Установка для сушіння сипучих матеріалів
Номер патенту: 58377
Опубліковано: 11.04.2011
Автори: Могильний Олександр Петрович, Кирильченко Петро Миколайович, Шмельков Дмитро Миколайович, Матвієнков Сергій Анатолійович, Костіна Лідія Петрівна, Гайдуков Олексій Васильович
Формула / Реферат
1. Установка для сушіння сипучих матеріалів, що містить завантажувальний бункер, сушильний барабан і нагрівний пристрій, яка відрізняється тим, що вона додатково містить підйомний блок, на рамі якого встановлені розташовані на одній подовжній осі сушильний барабан і нагрівний пристрій, об'єднані між собою за допомогою приймальної камери, в приймальну лійку якої з бункера через дозатор-живильник надходить сипучий матеріал, причому як нагрівний пристрій використаний електричний калорифер.
2. Установка для сушіння сипучих матеріалів за п. 1, яка відрізняється тим, що рама підйомного блока з одного боку закріплена за допомогою шарнірного пристрою, а з іншого боку закріплена за допомогою домкратного пристрою, що дає можливість її нахилу на кут α до 9°.
Текст

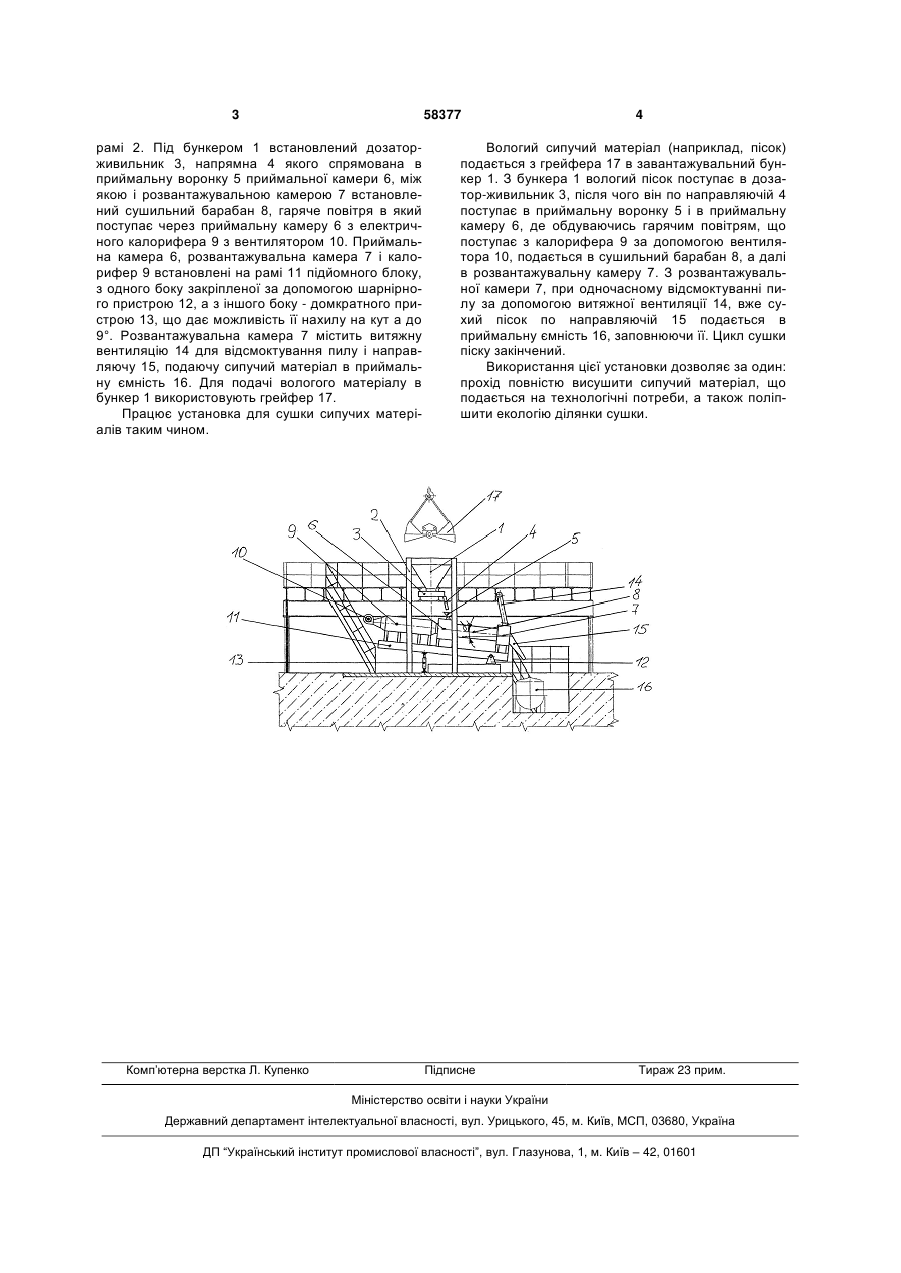

1. Установка для сушіння сипучих матеріалів, що містить завантажувальний бункер, сушильний барабан і нагрівний пристрій, яка відрізняється 3 58377 рамі 2. Під бункером 1 встановлений дозаторживильник 3, напрямна 4 якого спрямована в приймальну воронку 5 приймальної камери 6, між якою і розвантажувальною камерою 7 встановлений сушильний барабан 8, гаряче повітря в який поступає через приймальну камеру 6 з електричного калорифера 9 з вентилятором 10. Приймальна камера 6, розвантажувальна камера 7 і калорифер 9 встановлені на рамі 11 підйомного блоку, з одного боку закріпленої за допомогою шарнірного пристрою 12, а з іншого боку - домкратного пристрою 13, що дає можливість її нахилу на кут а до 9°. Розвантажувальна камера 7 містить витяжну вентиляцію 14 для відсмоктування пилу і направляючу 15, подаючу сипучий матеріал в приймальну ємність 16. Для подачі вологого матеріалу в бункер 1 використовують грейфер 17. Працює установка для сушки сипучих матеріалів таким чином. Комп’ютерна верстка Л. Купенко 4 Вологий сипучий матеріал (наприклад, пісок) подається з грейфера 17 в завантажувальний бункер 1. З бункера 1 вологий пісок поступає в дозатор-живильник 3, після чого він по направляючій 4 поступає в приймальну воронку 5 і в приймальну камеру 6, де обдуваючись гарячим повітрям, що поступає з калорифера 9 за допомогою вентилятора 10, подається в сушильний барабан 8, а далі в розвантажувальну камеру 7. З розвантажувальної камери 7, при одночасному відсмоктуванні пилу за допомогою витяжної вентиляції 14, вже сухий пісок по направляючій 15 подається в приймальну ємність 16, заповнюючи її. Цикл сушки піску закінчений. Використання цієї установки дозволяє за один: прохід повністю висушити сипучий матеріал, що подається на технологічні потреби, а також поліпшити екологію ділянки сушки. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrier of bulk materials
Автори англійськоюMatvienkov Serhii Anatoliiovych, Kyrylchenko Petro Mykolaiovych, Mohylnyi Oleksandr Petrovych, Shmelkov Dmytro Mykolaiovych, Haidukov Oleksii Vasyliovych, Kostina Lidia Petrivna
Назва патенту російськоюУстановка для сушки сыпучих материалов
Автори російськоюМатвиенков Сергей Анатольевич, Кирильченко Петр Николаевич, Могильный Александр Петрович, Шмельков Дмитрий Николаевич, Гайдуков Алексей Васильевич, Костина Лидия Петровна
МПК / Мітки
МПК: F26B 17/14
Мітки: матеріалів, сипучих, установка, сушіння
