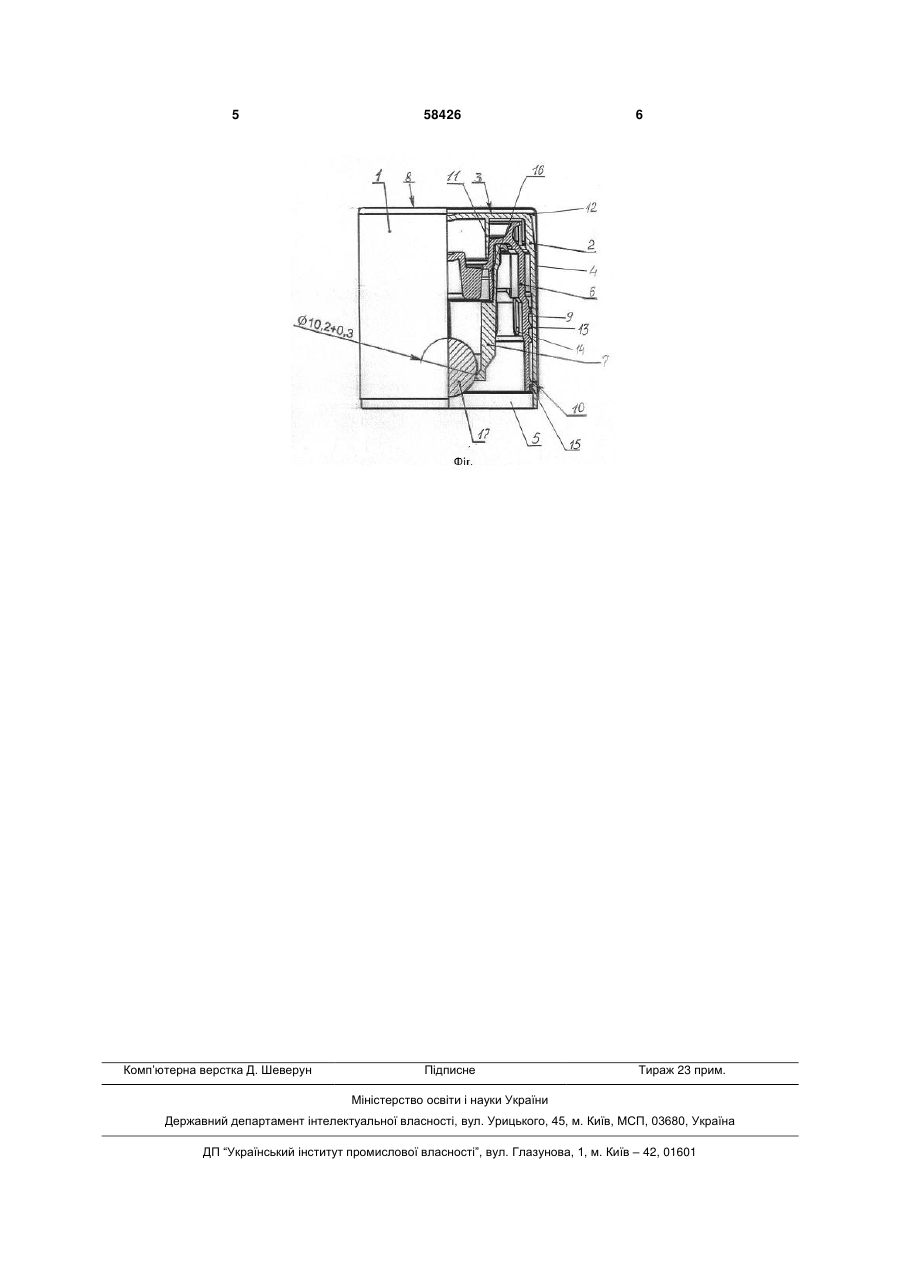

Захисна кришка для пляшки

1. Захисна кришка для пляшки, що містить закриваючий ковпачок, що має торцеву стінку, бічну стінку, виконану з внутрішньою різьбою, запобіжне ущільнення, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пля 3 ної кришки, яка є більш економічною, а також у підвищенні надійності з'єднання деталей. Зазначений технічний результат досягається тим, що захисна кришка для пляшки містить закриваючий ковпачок, що має торцеву стінку, бічну стінку, виконану з внутрішньою різьбою, запобіжне ущільнення, прикріплене до бічної стінки, зливну втулку із засобом кріплення до шийки пляшки і з внутрішньою різьбою, з'єднану з закриваючим ковпачком, зовнішню оболонку, що покриває закриваючий ковпачок, при цьому закриваючий ковпачок розташований в зовнішній оболонці по периметру її внутрішньої поверхні і адгезивно закріплений всередині неї після збірки з зливною втулкою. Переважно зовнішня оболонка може бути відформована з відповідного пластику або виконана з металу. Переважно захисна кришка має клапанні засоби, встановлені в зливний втулці. Можливість здійснення корисної моделі, охарактеризованою наведеної вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції захисної кришки, виконаної відповідно до цієї корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг. показаний загальний вид закупорювального пристрої з частковим розрізом. Захисна кришка для пляшки містить зовнішню оболонку 1, закриває ковпачок 2 з торцевого стінкою 3 та бічною стінкою 4, запобіжне ущільнення 5, зливну втулку 6, клапанні засоби 7. Зовнішня оболонка 1 виконана у вигляді порожнього циліндра з торцевого стінкою 8 і призначена для покривання колпачка 2 з торцевої стінкою 3 та бічною стінкою 4. Закриваючий ковпачок 2 виконаний з внутрішньою різьбою 9, а запобіжне ущільнення 5 прикріплено до вільного кінця бічної стінки 4 за допомогою легкоруйнованих перемичок 10. На внутрішній поверхні торцевої стінки З розташований кільцевий ущільнювальний виступ 11, на зовнішній поверхні бічної стінки 4 у верхній частині виконана скошена кромка 12 для полегшення складання деталей. Захисна кришка містить також клапанні засоби 7 звичайного типу, розміщені усередині закриваючого ковпачка 2, з можливістю видалення, і призначені для запобігання повторного наповнення пляшки несанкціонованої рідиною. Зливна втулка 6 має зовнішню різьбу 13 для угвинчування в різьбу 9 закриваючого ковпачка 2, а також засоби кріплення на пляшці 14. У нижній частині зливної втулки 6 на зовнішній поверхні виконаний упор 15 для запобігання осьовому переміщенню запобіжного ущільнення 5 при першому розкупорюванні пляшки, перед руйнуванням перемичок 10. Зливна втулка у верхній частині має кільцевий буртик 16 для утримання клапанних за 58426 4 собів 7. Клапанні засоби 7 звичайного типу містять кульку 17, діаметр якої становить приблизно 10,2 мм + 0,3. Закриваючий ковпачок 2 розташований в зовнішній оболонці 1 по всьому периметру її внутрішньої поверхні, причому діаметр закриваючого ковпачка 2 приблизно дорівнює діаметру зовнішньої оболонки 1, що забезпечує щільне їх з'єднання з натягом, а також спрощує конструкцію кришки в порівнянні з найближчим аналогом. Крім того, закриваючий ковпачок 2 разом зі зливний втулкою 6 і клапанними засобами 7 закріплений у зовнішній оболонці 1 за допомогою адгезиву, в результаті чого ці деталі міцно утримуються разом, що дуже важливо при багаторазовому відкриванні та закриванні. Захисна кришка збирається зі всіма частинами як один блок. Зливну втулку 6 вставляють в закриваючий ковпачок 2, утворюючи різьбове з'єднання, потім вставляють клапанні засоби 7 в зливну втулку 6, які закріплюються в ній за допомогою кільцевого буртика 16. На внутрішню торцеву стінку 8 зовнішньої оболонки 1 наносять клейовий шар, потім зібрані частини вставляють в зовнішню оболонку 1 і сполучають їх за допомогою клею. Захисну кришку встановлюють на горловину пляшки так, що відбувається з'єднання за допомогою замикання між вказаною кришкою і горловиною пляшки. Захисна кришка фіксується на горловині пляшки з можливістю видалення, тоді як різьбове з'єднання між зливною втулкою і закриваючим ковпачком забезпечує відгвинчування і знову нагвинчування закриваючего ковпачка на горловину пляшки. Захисна кришка для пляшки працює таким чином. При першому розкупорюванні кришки шляхом повороту зовнішньої оболонки 1 у напрямі відгвинчування, упор 15 зливної втулки 6 упирається в легкоруйновані перемички 10, відбувається їх розрив, запобіжне ущільнення 5 відривається і залишається на пляшці, сигналізуючи про розкриття. У пляшці залишаються клапанні засоби 7 із зливною втулкою 6, які перешкоджають повторному доливу. Зовнішня оболонка 1 може бути відформована з відповідного пластика або виконана з металу, переважно фольга. Зовнішню оболонку можна декорувати за бажанням за допомогою кольору, малюнків і написів. Останні деталі укупорочного пристрою виготовляються з екологічно чистих полімерних матеріалів: поліетилену і полістиролу на високопродуктивних термопластавтоматах литвом під тиском на прес-формах з гаряче канальною системою і штампах. Закупорювання пляшки виконується натисненням зверху вниз за допомогою укупорочної машини. Пропоноване технічне рішення спрощує конструкцію захисної кришки, яка є економічною, а також підвищує надійність з'єднання деталей. 5 Комп’ютерна верстка Д. Шеверун 58426 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
