Кришка для пляшки

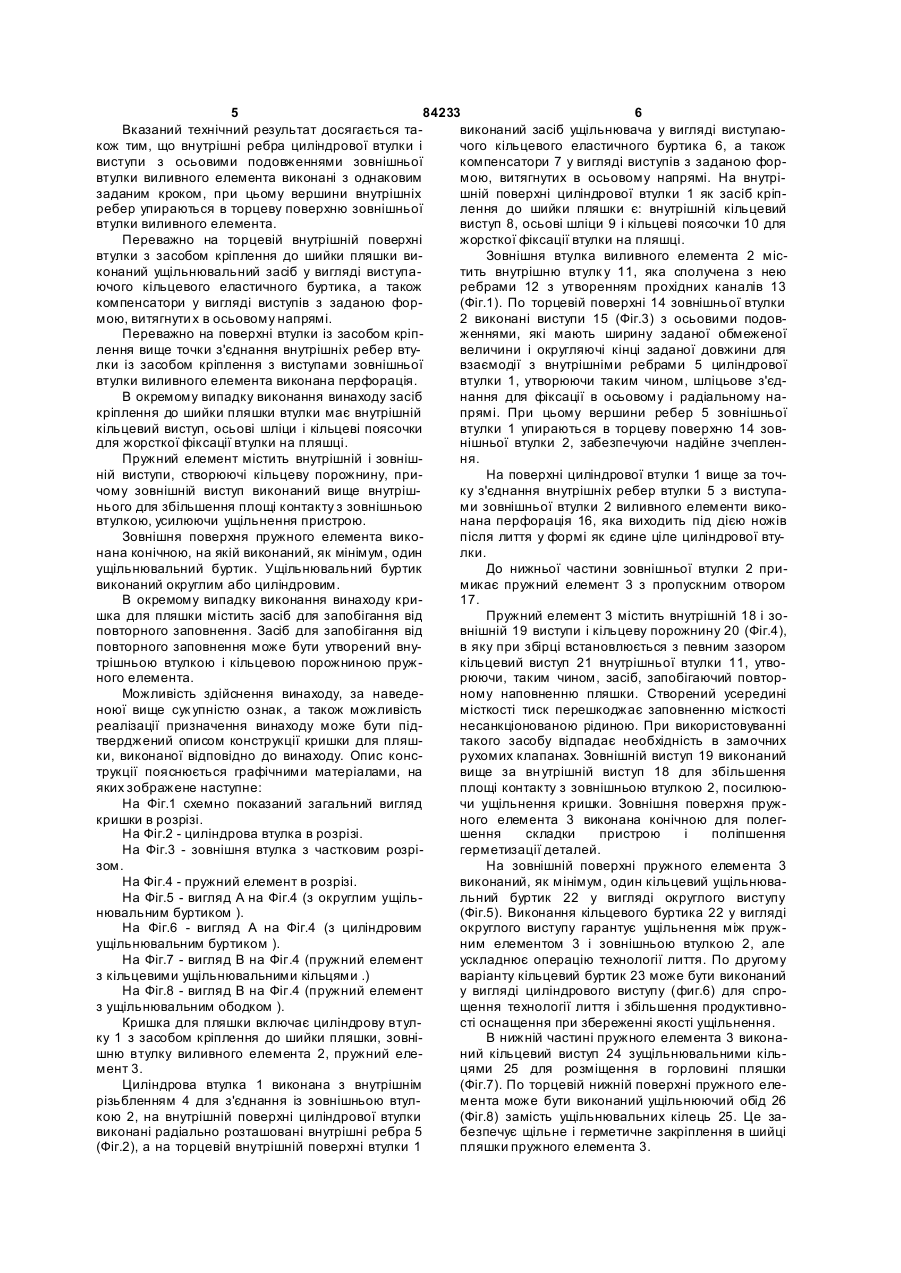

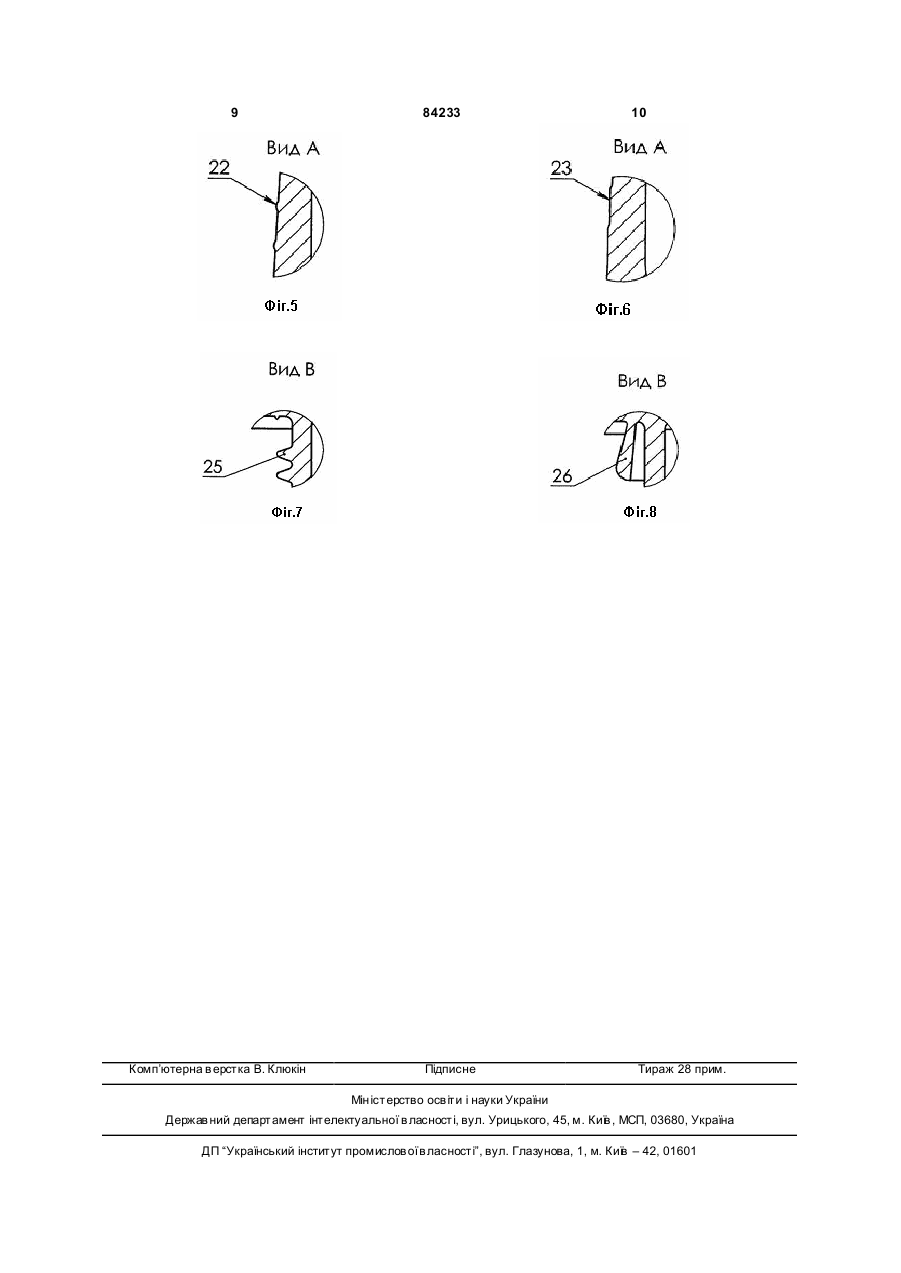

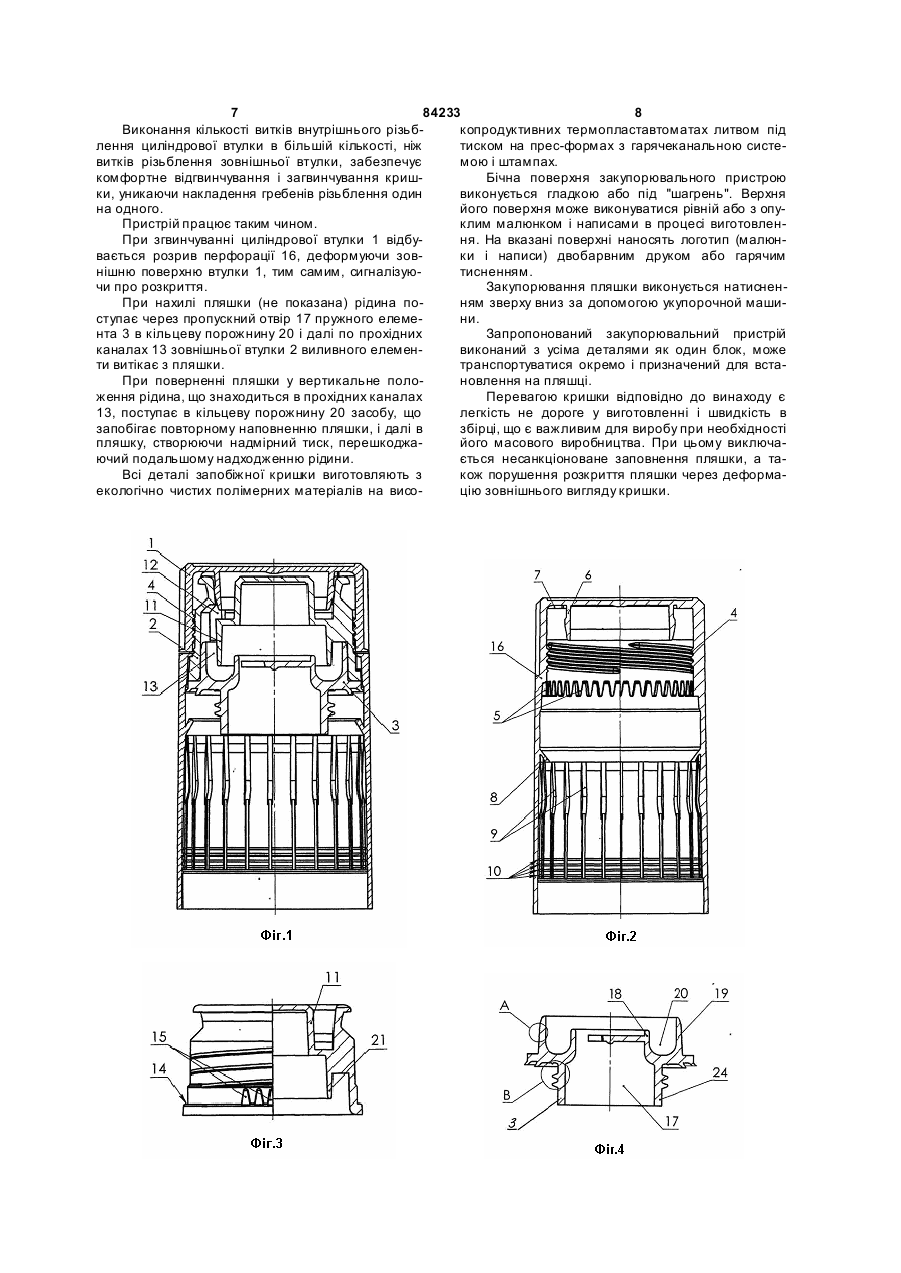

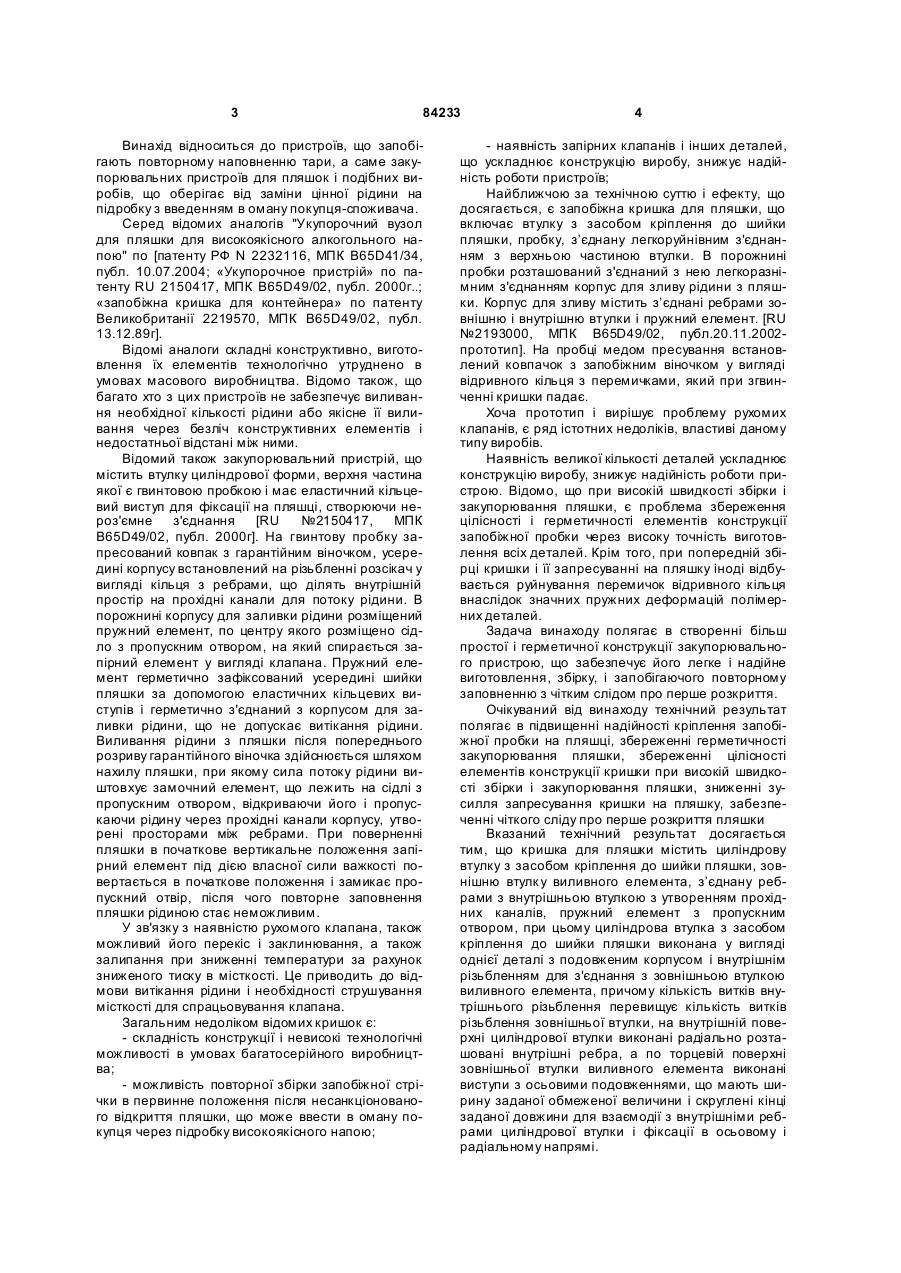

1. Кришка для пляшки, що містить циліндрову втулку із засобом кріплення до шийки пляшки, зовнішню втулку виливного елемента, з'єднану ребрами з внутрішньою втулкою з утворенням прохідних каналів, пружний елемент з пропускним отвором, яка відрізняється тим, що втулка з засобом кріплення до шийки пляшки виконана у вигляді однієї деталі з подовженим корпусом і внутрішньою різьбою для з'єднання із зовнішньою втулкою виливного елемента, причому кількість витків внутрішньої різьби перевищує кількість витків різьби зовнішньої втулки, на внутрішній поверхні втулки з засобом кріплення до шийки пляшки виконані радіально розташовані внутрішні ребра, а по торцевій поверхні зовнішньої втулки виливного елемента виконані виступи з осьовими подовженнями, що мають ширину заданої обмеженої величини і скруглені кінці заданої довжини для взаємодії з внутрішніми ребрами втулки і фіксації в осьовому і радіальному напрямі. 2. Кришка для пляшки за п. 1, яка відрізняється тим, що вн утрішні ребра циліндрової втулки і виступи з осьовими подовженнями зовнішньої втулки виливного елемента виконані з однаковим заданим кроком, причому вершини внутрішніх ребер упираються в торцеву поверхню зовнішньої втулки виливного елемента. 2 (19) 1 3 84233 Винахід відноситься до пристроїв, що запобігають повторному наповненню тари, а саме закупорювальних пристроїв для пляшок і подібних виробів, що оберігає від заміни цінної рідини на підробку з введенням в оману покупця-споживача. Серед відомих аналогів "Укупорочний вузол для пляшки для високоякісного алкогольного напою" по [патенту РФ N 2232116, МПК В65D41/34, публ. 10.07.2004; «Укупорочное пристрій» по патенту RU 2150417, МПК В65D49/02, публ. 2000г..; «запобіжна кришка для контейнера» по патенту Великобританії 2219570, МПК В65D49/02, публ. 13.12.89г]. Відомі аналоги складні конструктивно, виготовлення їх елементів технологічно утруднено в умовах масового виробництва. Відомо також, що багато хто з цих пристроїв не забезпечує виливання необхідної кількості рідини або якісне її виливання через безліч конструктивних елементів і недостатньої відстані між ними. Відомий також закупорювальний пристрій, що містить втулку циліндрової форми, верхня частина якої є гвинтовою пробкою і має еластичний кільцевий виступ для фіксації на пляшці, створюючи нероз'ємне з'єднання [RU №2150417, МПК В65D49/02, публ. 2000г]. На гвинтову пробку запресований ковпак з гарантійним віночком, усередині корпусу встановлений на різьбленні розсікач у вигляді кільця з ребрами, що ділять внутрішній простір на прохідні канали для потоку рідини. В порожнині корпусу для заливки рідини розміщений пружний елемент, по центру якого розміщено сідло з пропускним отвором, на який спирається запірний елемент у вигляді клапана. Пружний елемент герметично зафіксований усередині шийки пляшки за допомогою еластичних кільцевих виступів і герметично з'єднаний з корпусом для заливки рідини, що не допускає витікання рідини. Виливання рідини з пляшки після попереднього розриву гарантійного віночка здійснюється шляхом нахилу пляшки, при якому сила потоку рідини виштовхує замочний елемент, що лежить на сідлі з пропускним отвором, відкриваючи його і пропускаючи рідину через прохідні канали корпусу, утворені просторами між ребрами. При поверненні пляшки в початкове вертикальне положення запірний елемент під дією власної сили важкості повертається в початкове положення і замикає пропускний отвір, після чого повторне заповнення пляшки рідиною стає неможливим. У зв'язку з наявністю рухомого клапана, також можливий його перекіс і заклинювання, а також залипання при зниженні температури за рахунок зниженого тиску в місткості. Це приводить до відмови витікання рідини і необхідності струшування місткості для спрацьовування клапана. Загальним недоліком відомих кришок є: - складність конструкції і невисокі технологічні можливості в умовах багатосерійного виробництва; - можливість повторної збірки запобіжної стрічки в первинне положення після несанкціонованого відкриття пляшки, що може ввести в оману покупця через підробку високоякісного напою; 4 - наявність запірних клапанів і інших деталей, що ускладнює конструкцію виробу, знижує надійність роботи пристроїв; Найближчою за технічною суттю і ефекту, що досягається, є запобіжна кришка для пляшки, що включає втулку з засобом кріплення до шийки пляшки, пробку, з’єднану легкоруйнівним з'єднанням з верхньою частиною втулки. В порожнині пробки розташований з'єднаний з нею легкоразнімним з'єднанням корпус для зливу рідини з пляшки. Корпус для зливу містить з’єднані ребрами зовнішню і внутрішню втулки і пружний елемент. [RU №2193000, МПК В65D49/02, публ.20.11.2002прототип]. На пробці медом пресування встановлений ковпачок з запобіжним віночком у вигляді відривного кільця з перемичками, який при згвинченні кришки падає. Хоча прототип і вирішує проблему рухомих клапанів, є ряд істотних недоліків, властиві даному типу виробів. Наявність великої кількості деталей ускладнює конструкцію виробу, знижує надійність роботи пристрою. Відомо, що при високій швидкості збірки і закупорювання пляшки, є проблема збереження цілісності і герметичності елементів конструкції запобіжної пробки через високу точність виготовлення всіх деталей. Крім того, при попередній збірці кришки і її запресуванні на пляшку іноді відбувається руйнування перемичок відривного кільця внаслідок значних пружних деформацій полімерних деталей. Задача винаходу полягає в створенні більш простої і герметичної конструкції закупорювального пристрою, що забезпечує його легке і надійне виготовлення, збірку, і запобігаючого повторному заповненню з чітким слідом про перше розкриття. Очікуваний від винаходу технічний результат полягає в підвищенні надійності кріплення запобіжної пробки на пляшці, збереженні герметичності закупорювання пляшки, збереженні цілісності елементів конструкції кришки при високій швидкості збірки і закупорювання пляшки, зниженні зусилля запресування кришки на пляшку, забезпеченні чіткого сліду про перше розкриття пляшки Вказаний технічний результат досягається тим, що кришка для пляшки містить циліндрову втулку з засобом кріплення до шийки пляшки, зовнішню втулк у виливного елемента, з’єднану ребрами з внутрішньою втулкою з утворенням прохідних каналів, пружний елемент з пропускним отвором, при цьому циліндрова втулка з засобом кріплення до шийки пляшки виконана у вигляді однієї деталі з подовженим корпусом і внутрішнім різьбленням для з'єднання з зовнішньою втулкою виливного елемента, причому кількість витків внутрішнього різьблення перевищує кількість витків різьблення зовнішньої втулки, на внутрішній поверхні циліндрової втулки виконані радіально розташовані внутрішні ребра, а по торцевій поверхні зовнішньої втулки виливного елемента виконані виступи з осьовими подовженнями, що мають ширину заданої обмеженої величини і скруглені кінці заданої довжини для взаємодії з внутрішніми ребрами циліндрової втулки і фіксації в осьовому і радіальному напрямі. 5 84233 6 Вказаний технічний результат досягається тавиконаний засіб ущільнювача у вигляді виступаюкож тим, що внутрішні ребра циліндрової втулки і чого кільцевого еластичного буртика 6, а також виступи з осьовими подовженнями зовнішньої компенсатори 7 у вигляді виступів з заданою форвтулки виливного елемента виконані з однаковим мою, витягнутих в осьовому напрямі. На внутрізаданим кроком, при цьому вершини внутрішніх шній поверхні циліндрової втулки 1 як засіб кріпребер упираються в торцеву поверхню зовнішньої лення до шийки пляшки є: внутрішній кільцевий втулки виливного елемента. виступ 8, осьові шліци 9 і кільцеві поясочки 10 для Переважно на торцевій внутрішній поверхні жорсткої фіксації втулки на пляшці. втулки з засобом кріплення до шийки пляшки виЗовнішня втулка виливного елемента 2 місконаний ущільнювальний засіб у вигляді виступатить внутрішню втулк у 11, яка сполучена з нею ючого кільцевого еластичного буртика, а також ребрами 12 з утворенням прохідних каналів 13 компенсатори у вигляді виступів з заданою фор(Фіг.1). По торцевій поверхні 14 зовнішньої втулки мою, витягнути х в осьовому напрямі. 2 виконані виступи 15 (Фіг.3) з осьовими подовПереважно на поверхні втулки із засобом кріпженнями, які мають ширину заданої обмеженої лення вище точки з'єднання внутрішніх ребер втувеличини і округляючі кінці заданої довжини для лки із засобом кріплення з виступами зовнішньої взаємодії з внутрішніми ребрами 5 циліндрової втулки виливного елемента виконана перфорація. втулки 1, утворюючи таким чином, шліцьове з'єдВ окремому випадку виконання винаходу засіб нання для фіксації в осьовому і радіальному накріплення до шийки пляшки втулки має внутрішній прямі. При цьому вершини ребер 5 зовнішньої кільцевий виступ, осьові шліци і кільцеві поясочки втулки 1 упираються в торцеву поверхню 14 зовдля жорсткої фіксації втулки на пляшці. нішньої втулки 2, забезпечуючи надійне зчепленПружний елемент містить внутрішній і зовнішня. ній виступи, створюючі кільцеву порожнину, приНа поверхні циліндрової втулки 1 вище за точчому зовнішній виступ виконаний вище внутрішку з'єднання внутрішніх ребер втулки 5 з виступанього для збільшення площі контакту з зовнішньою ми зовнішньої втулки 2 виливного елементи виковтулкою, усилюючи ущільнення пристрою. нана перфорація 16, яка виходить під дією ножів Зовнішня поверхня пружного елемента викопісля лиття у формі як єдине ціле циліндрової втунана конічною, на якій виконаний, як мінімум, один лки. ущільнювальний буртик. Ущільнювальний буртик До нижньої частини зовнішньої втулки 2 привиконаний округлим або циліндровим. микає пружний елемент 3 з пропускним отвором В окремому випадку виконання винаходу кри17. шка для пляшки містить засіб для запобігання від Пружний елемент 3 містить внутрішній 18 і зоповторного заповнення. Засіб для запобігання від внішній 19 виступи і кільцеву порожнину 20 (Фіг.4), повторного заповнення може бути утворений внув яку при збірці встановлюється з певним зазором трішньою втулкою і кільцевою порожниною пружкільцевий виступ 21 внутрішньої втулки 11, утвоного елемента. рюючи, таким чином, засіб, запобігаючий повторМожливість здійснення винаходу, за наведеному наповненню пляшки. Створений усередині ноюї вище сук упністю ознак, а також можливість місткості тиск перешкоджає заповненню місткості реалізації призначення винаходу може бути піднесанкціонованою рідиною. При використовуванні тверджений описом конструкції кришки для пляштакого засобу відпадає необхідність в замочних ки, виконаної відповідно до винаходу. Опис консрухомих клапанах. Зовнішній виступ 19 виконаний трукції пояснюється графічними матеріалами, на вище за вн утрішній виступ 18 для збільшення яких зображене наступне: площі контакту з зовнішньою втулкою 2, посилююНа Фіг.1 схемно показаний загальний вигляд чи ущільнення кришки. Зовнішня поверхня пружкришки в розрізі. ного елемента 3 виконана конічною для полегНа Фіг.2 - циліндрова втулка в розрізі. шення складки пристрою і поліпшення На Фіг.3 - зовнішня втулка з частковим розрігерметизації деталей. зом. На зовнішній поверхні пружного елемента 3 На Фіг.4 - пружний елемент в розрізі. виконаний, як мінімум, один кільцевий ущільнюваНа Фіг.5 - вигляд А на Фіг.4 (з округлим ущільльний буртик 22 у вигляді округлого виступу нювальним буртиком ). (Фіг.5). Виконання кільцевого буртика 22 у вигляді На Фіг.6 - вигляд А на Фіг.4 (з циліндровим округлого виступу гарантує ущільнення між пружущільнювальним буртиком ). ним елементом 3 і зовнішньою втулкою 2, але На Фіг.7 - вигляд В на Фіг.4 (пружний елемент ускладнює операцію технології лиття. По другому з кільцевими ущільнювальними кільцями .) варіанту кільцевий буртик 23 може бути виконаний На Фіг.8 - вигляд В на Фіг.4 (пружний елемент у вигляді циліндрового виступу (фиг.6) для спроз ущільнювальним ободком ). щення технології лиття і збільшення продуктивноКришка для пляшки включає циліндрову втулсті оснащення при збереженні якості ущільнення. ку 1 з засобом кріплення до шийки пляшки, зовніВ нижній частині пружного елемента 3 виконашню втулку виливного елемента 2, пружний елений кільцевий виступ 24 зущільнювальними кільмент 3. цями 25 для розміщення в горловині пляшки Циліндрова втулка 1 виконана з внутрішнім (Фіг.7). По торцевій нижній поверхні пружного елерізьбленням 4 для з'єднання із зовнішньою втулмента може бути виконаний ущільнюючий обід 26 кою 2, на внутрішній поверхні циліндрової втулки (Фіг.8) замість ущільнювальних кілець 25. Це завиконані радіально розташовані внутрішні ребра 5 безпечує щільне і герметичне закріплення в шийці (Фіг.2), а на торцевій внутрішній поверхні втулки 1 пляшки пружного елемента 3. 7 84233 8 Виконання кількості витків внутрішнього різьбкопродуктивних термопластавтоматах литвом під лення циліндрової втулки в більшій кількості, ніж тиском на прес-формах з гарячеканальною систевитків різьблення зовнішньої втулки, забезпечує мою і штампах. комфортне відгвинчування і загвинчування кришБічна поверхня закупорювального пристрою ки, уникаючи накладення гребенів різьблення один виконується гладкою або під "шагрень". Верхня на одного. його поверхня може виконуватися рівній або з опуПристрій працює таким чином. клим малюнком і написами в процесі виготовленПри згвинчуванні циліндрової втулки 1 відбуня. На вказані поверхні наносять логотип (малюнвається розрив перфорації 16, деформуючи зовки і написи) двобарвним друком або гарячим нішню поверхню втулки 1, тим самим, сигналізуютисненням. чи про розкриття. Закупорювання пляшки виконується натисненПри нахилі пляшки (не показана) рідина поням зверху вниз за допомогою укупорочной машиступає через пропускний отвір 17 пружного елемени. нта 3 в кільцеву порожнину 20 і далі по прохідних Запропонований закупорювальний пристрій каналах 13 зовнішньої втулки 2 виливного елеменвиконаний з усіма деталями як один блок, може ти витікає з пляшки. транспортуватися окремо і призначений для встаПри поверненні пляшки у вертикальне полоновлення на пляшці. ження рідина, що знаходиться в прохідних каналах Перевагою кришки відповідно до винаходу є 13, поступає в кільцеву порожнину 20 засобу, що легкість не дороге у виготовленні і швидкість в запобігає повторному наповненню пляшки, і далі в збірці, що є важливим для виробу при необхідності пляшку, створюючи надмірний тиск, перешкоджайого масового виробництва. При цьому виключаючий подальшому надходженню рідини. ється несанкціоноване заповнення пляшки, а таВсі деталі запобіжної кришки виготовляють з кож порушення розкриття пляшки через деформаекологічно чистих полімерних матеріалів на висоцію зовнішнього вигляду кришки. 9 Комп’ютерна в ерстка В. Клюкін 84233 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
