Прямоточна плоскошиберна засувка з нерознімним шибером і привідною тяговою гайкою
Номер патенту: 58425
Опубліковано: 11.04.2011
Автори: Матвієнко Андрій Михайлович, Туржанський Павло Володимирович, Прохоров В'ячеслав Олексійович, Коробко Богдан Олегович
Формула / Реферат
Прямоточна плоскошиберна засувка з нерознімним шибером і привідною тяговою гайкою, яка складається з привідної частини, корпусу, шибера, підшипникового та ущільнювального вузлів, яка відрізняється тим, що шибер виконаний нерознімним, а його переміщення забезпечується тяговою гайкою, яка разом із шибером пересувається вздовж шпинделя при його обертанні.
Текст

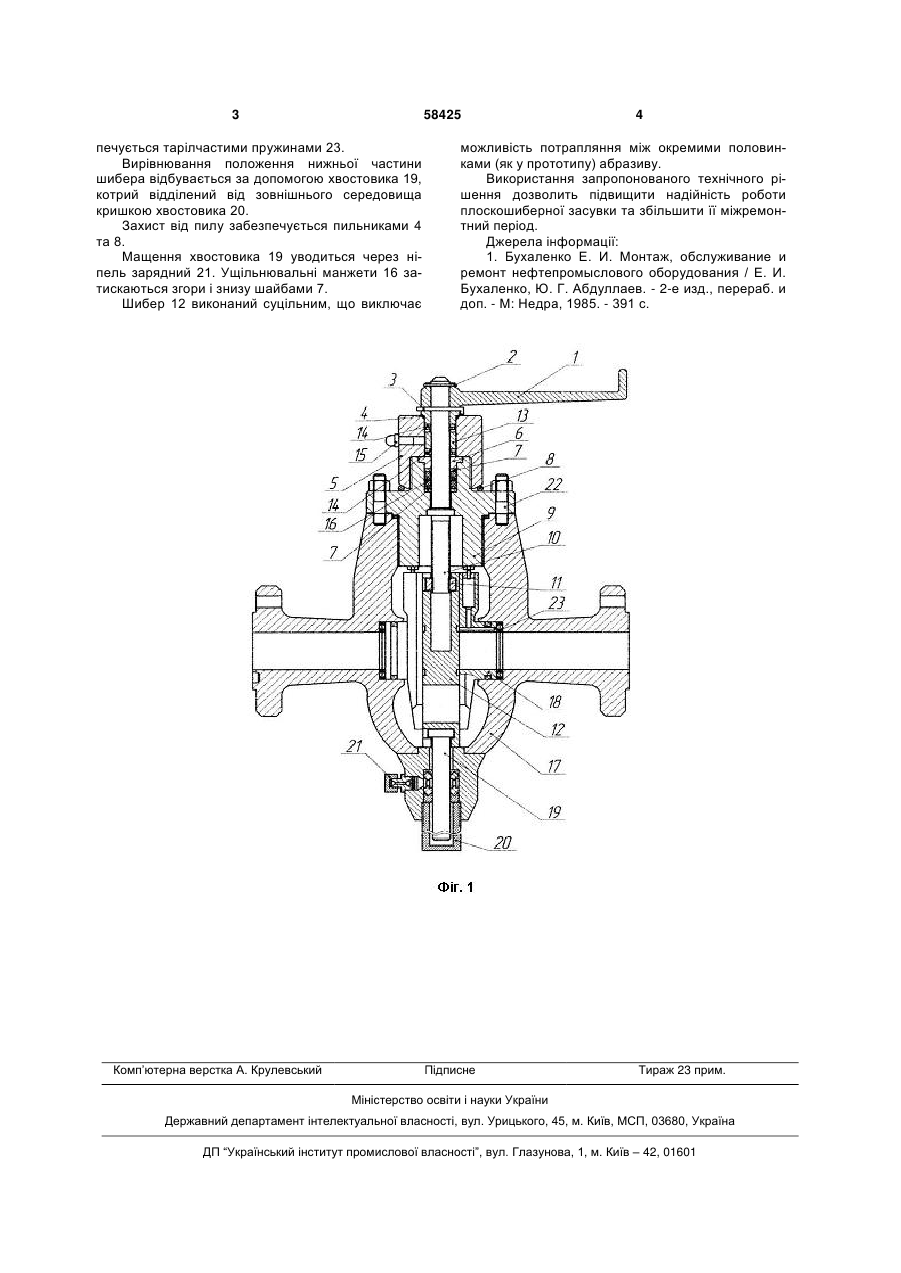

Прямоточна плоскошиберна засувка з нерознімним шибером і привідною тяговою гайкою, яка складається з привідної частини, корпусу, шибера, підшипникового та ущільнювального вузлів, яка відрізняється тим, що шибер виконаний нерознімним, а його переміщення забезпечується тяговою гайкою, яка разом із шибером пересувається вздовж шпинделя при його обертанні. (19) (21) u201011690 (22) 01.10.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КОРОБКО БОГДАН ОЛЕГОВИЧ, МАТВІЄНКО АНДРІЙ МИХАЙЛОВИЧ, ТУРЖАНСЬКИЙ ПАВЛО ВОЛОДИМИРОВИЧ, ПРОХОРОВ В'ЯЧЕСЛАВ ОЛЕКСІЙОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ 3 58425 печується тарілчастими пружинами 23. Вирівнювання положення нижньої частини шибера відбувається за допомогою хвостовика 19, котрий відділений від зовнішнього середовища кришкою хвостовика 20. Захист від пилу забезпечується пильниками 4 та 8. Мащення хвостовика 19 уводиться через ніпель зарядний 21. Ущільнювальні манжети 16 затискаються згори і знизу шайбами 7. Шибер 12 виконаний суцільним, що виключає Комп’ютерна верстка А. Крулевський 4 можливість потрапляння між окремими половинками (як у прототипу) абразиву. Використання запропонованого технічного рішення дозволить підвищити надійність роботи плоскошиберної засувки та збільшити її міжремонтний період. Джерела інформації: 1. Бухаленко Е. И. Монтаж, обслуживание и ремонт нефтепромыслового оборудования / Е. И. Бухаленко, Ю. Г. Абдуллаев. - 2-е изд., перераб. и доп. - М: Недра, 1985. - 391 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюContinuous flow flat gate slide with non-detachable gate and drive coupler nut
Автори англійськоюKorobko Bohdan Olehovych, Matvienko Andrii Mykhailovych, Turzhanskyi Pavlo Volodymyrovych, Prokhorov Viacheslav Oleksiiovych
Назва патенту російськоюПрямоточная плоскошиберная задвижка с неразъемным шибером и приводной тяговой гайкой
Автори російськоюКоробко Богдан Олегович, Матвиенко Андрей Михайлович, Туржанский Павел Владимирович, Прохоров Вячеслав Алексеевич
МПК / Мітки
МПК: F16K 3/312
Мітки: привідною, шибером, засувка, нерознімним, гайкою, тяговою, прямоточна, плоскошиберна
