Пристрій прийому та передачі мультимедіапотоку для бездротового інтернету

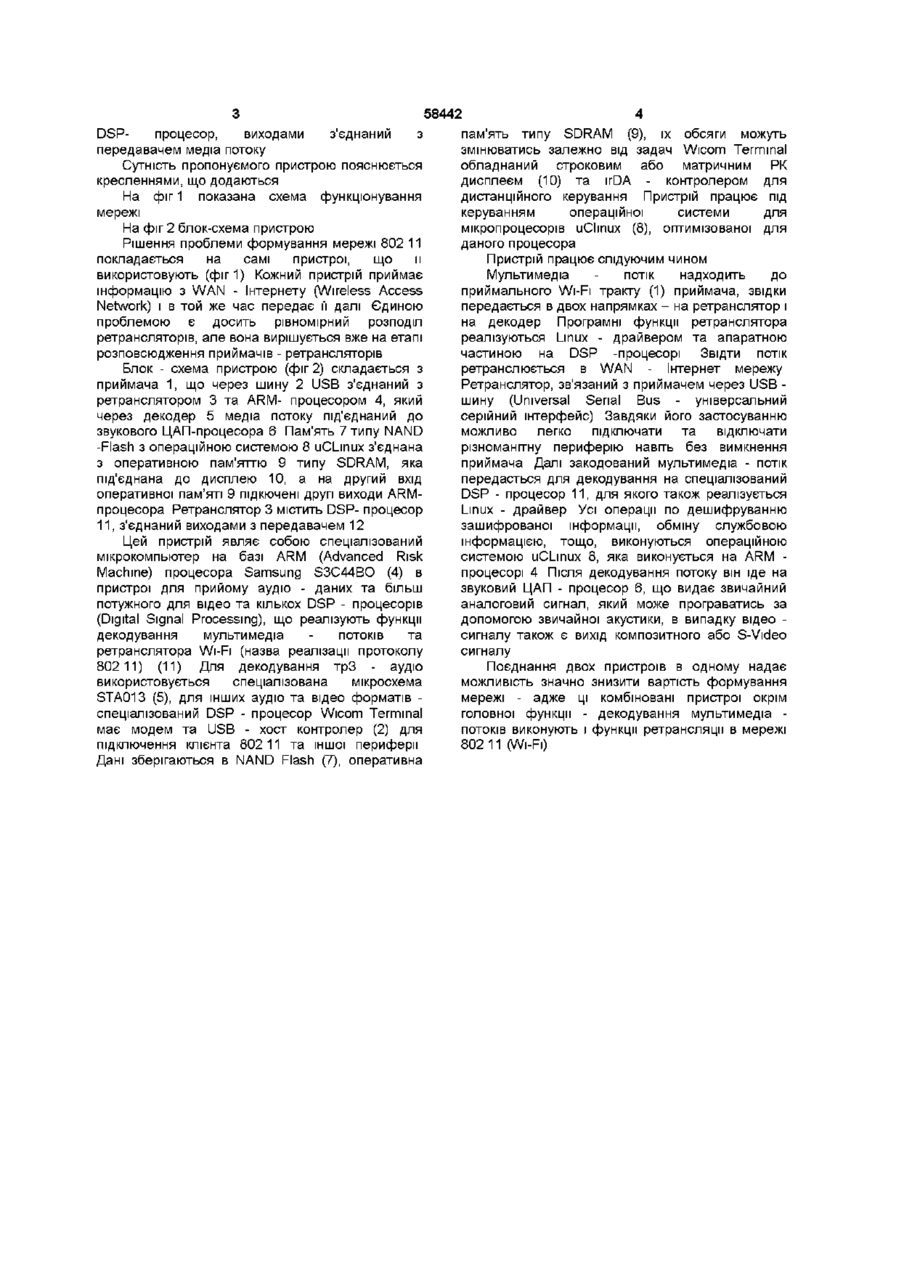

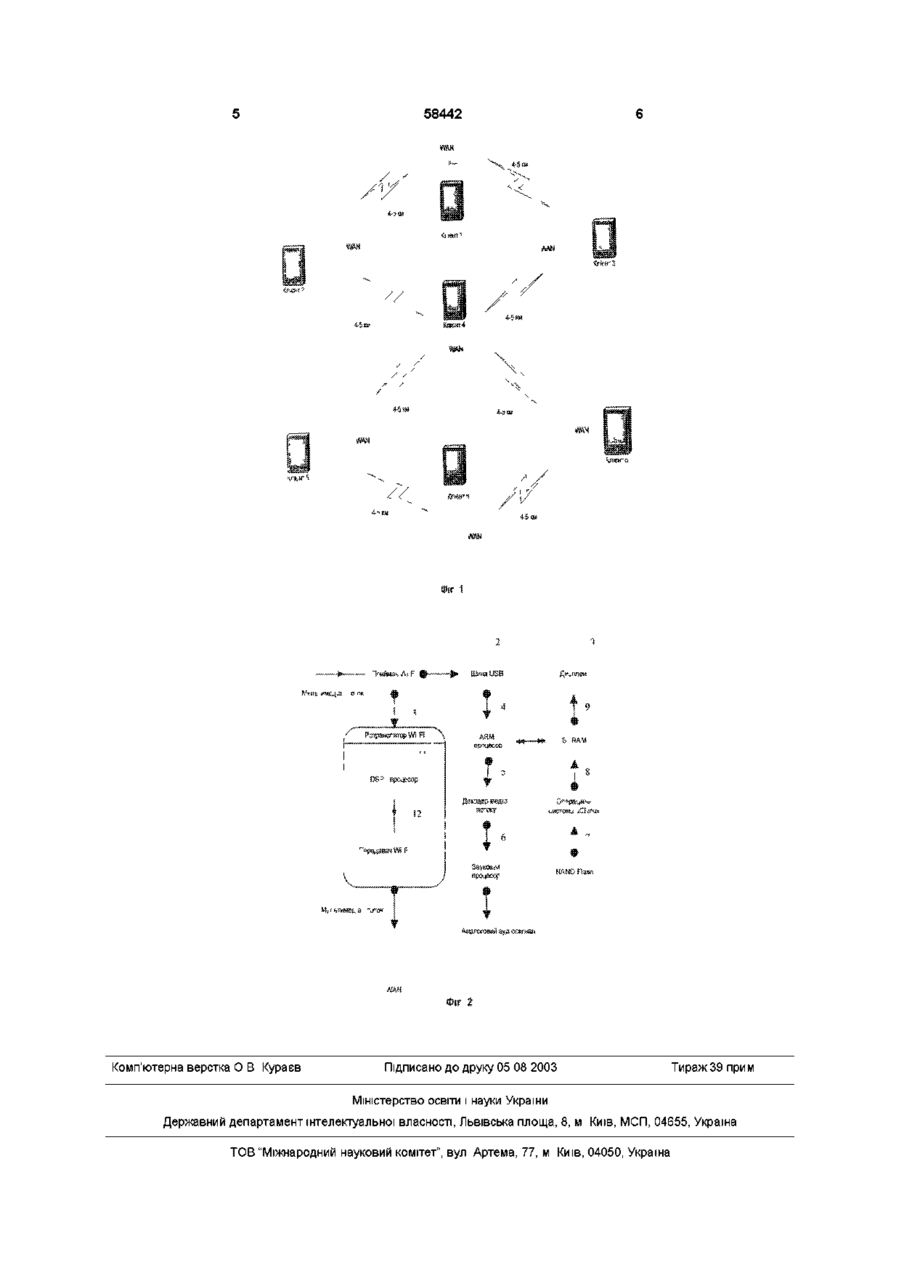

1 Пристрій прийому та передачі мультимедіапотоку для бездротового Інтернету, що містить ретранслятор, який відрізняється тим, Винахід відноситься до галузей зв'язку та обчислювальної техніки, до засобів обміну інформацією, зокрема, до технологій бездротового обміну інформацією Зараз у СВІТІ дуже поширені технології вбудованих мікрокомп'ютерів - спеціалізованих пристроїв для вирішення широкого кола задач На цей час в СВІТІ існує багато вбудованих пристроїв, які використовують операційну систему (JavaOS, Linux, PalmOS, Symbian ) та виконують спеціалізовані функції маршрутизатори, персональні органайзери, навіть годинники (http //wwwixbt com/news/hard/a re hive shtmP200 21112, ,http //www kraftvoll at/software/pda shtml Завдяки цьому досягається універсальність, гнучкість та багатофункцюнальність Бурхливий розвиток бездротового зв'язку виводить на новий рівень застосування вбудовані пристрої, що роблять їх справді мобільними Новий протокол бездротового зв'язку 80211 створив справжню революцію в мобільному Інтернеті, надавши реальну можливість мобільної передачі великих обсягів даних Але існуючі системи бездротового зв'язку мають обмеження на радіус дії (для засобів, що використовують 802 11 це 4-5км) Для збільшення відстані дії цим пристроям необхідні ретранслятори (access point) Для поширення що він має приймач, ARM-процесор, декодер медіапотоку, звуковий ЦАП-процесор, оперативну пам'ять типу SDRAM, пам'ять типу NAND Flach та дисплей, причому приймач з'єднаний з ретранслятором, а через USB-шину з'єднаний з ARM-процесором, який одними виходами через декодер медіапотоку з'єднаний зі звуковим ЦАПпроцесором, а другими виходами - з дисплеєм через оперативну пам'ять типу SDRAM, на входи якої підключені виходи пам'яті типу NAND Flach 2 Пристрій за п 1, який відрізняється тим, що ретранслятор містить DSP-процесор, виходами з'єднаний з передавачем медіапотоку мережі необхідно встановлювати ретранслятори, формуючи сітку Ми зустрічаємось з необхідністю розповсюдження двох типів пристроїв ретранслятора та власне приймача В основу винаходу покладена задача створення пристрою, в якому завдяки конструктивним змінам поєднувалися б функції прийому мультимедійної інформації та функції и ретрансляції, що дало можливість досягнути в єдиному універсальному апаратному рішенні і двох програмних частинах, одна з яких обробляє multimedia - інформацію, а друга виконує функції ретранслятора багатофункцюнальності, універсальності та оптимального використання обчислювальної потужності Поставлена задача вирішується пристроєм прийому та передачі мультимедіа потоку для бездротового Інтернету, який містить в собі ретранслятор, причому пристрій має приймач, ARM-процесор, декодер медіа потоку, звуковий ЦАП-процесор, оперативну пам'ять типу SDRAM, пам'ять типу NAND Flach та дисплей, причому приймач з'єднаний з ретранслятором, а через USB-шину з'єднаний з ARM-процесором, який одними виходами через декодер медіа потоку з'єднаний зі звуковим ЦАП-процесором, а другими виходами з дисплеєм через оперативну пам'ять типу SDRAM, на входи якої підключені виходи пам'яті типу NAND Flach, аретранслятор містить 00 ю 58442 DSPпроцесор, виходами з'єднаний з передавачем медіа потоку Сутність пропонуємого пристрою пояснюється кресленнями, що додаються На фіг 1 показана схема функціонування мережі На фіг 2 блок-схема пристрою Рішення проблеми формування мережі 802 11 покладається на самі пристрої, що и використовують (фиг 1) Кожний пристрій приймає інформацію з W A N - Інтернету (Wireless Access Network) і в той же час передає її далі Єдиною проблемою є досить рівномірний розподіл ретрансляторів, але вона вирішується вже на етапі розповсюдження приймачів - ретрансляторів Блок - схема пристрою (фіг 2) складається з приймача 1, що через шину 2 USB з'єднаний з ретранслятором 3 та ARM- процесором 4, який через декодер 5 медіа потоку під'єднаний до звукового ЦАП-процесора 6 Пам'ять 7 типу NAND -Flash з операційною системою 8 uCLinux з'єднана з оперативною пам'яттю 9 типу SDRAM, яка під'єднана до дисплею 10, а на другий вхід оперативної пам'яті 9 підкючені другі виходи ARMпроцесора Ретранслятор 3 містить DSP- процесор 11, з'єднаний виходами з передавачем 12 Цей пристрій являє собою спеціалізований мікрокомпьютер на базі ARM (Advanced Risk Machine) процесора Samsung S3C44BO (4) в пристрої для прийому аудю - даних та більш потужного для відео та кількох DSP - процесорів (Digital Signal Processing), що реалізують функції декодування мультимедіа потоків та ретранслятора W I - F I (назва реалізації протоколу 802 11) (11) Для декодування трЗ - аудю використовується спеціалізована мікросхема STA013 (5), для інших аудю та відео форматів спеціалізований DSP - процесор Wicom Terminal має модем та USB - хост контролер (2) для підключення клієнта 8 0 2 1 1 та іншої периферії Дані зберігаються в NAND Flash (7), оперативна пам'ять типу SDRAM (9), їх обсяги можуть змінюватись залежно від задач Wicom Terminal обладнаний строковим або матричним РК дисплеєм (10) та irDA - контролером для дистанційного керування Пристрій працює під керуванням операційної системи для мікропроцесорів uChnux (8), оптимізованої для даного процесора Пристрій працює слідуючим чином Мультимедіа потік надходить до приймального W I - F I тракту (1) приймача, звідки передається в двох напрямках - на ретранслятор і на декодер Програмні функції ретранслятора реалізуються Linux - драйвером та апаратною частиною на DSP -процесорі Звідти потік ретранслюється в WAN - Інтернет мережу Ретранслятор, зв'язаний з приймачем через USB шину (Universal Serial Bus - універсальний серійний інтерфейс) Завдяки його застосуванню можливо легко підключати та відключати різноманітну периферію навіть без вимкнення приймача Далі закодований мультимедіа - потік передасться для декодування на спеціалізований DSP - процесор 1 1 , для якого також реалізується Linux - драйвер Усі операції по дешифруванню зашифрованої інформації, обміну службовою інформацією, тощо, виконуються операційною системою uCLinux 8, яка виконується на ARM процесорі 4 Після декодування потоку він іде на звуковий ЦАП - процесор 6, що видає звичайний аналоговий сигнал, який може програватись за допомогою звичайної акустики, в випадку відео сигналу також є вихід композитного або S-Video сигналу Поєднання двох пристроїв в одному надає можливість значно знизити вартість формування мережі - адже ці комбіновані пристрої окрім головної функції - декодування мультимедіа потоків виконують і функції ретрансляції в мережі 802 11 ( W I - F I ) 58442 Г-у-теп Комп'ютерна верстка О В Кураєв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
