Пожежний ствол

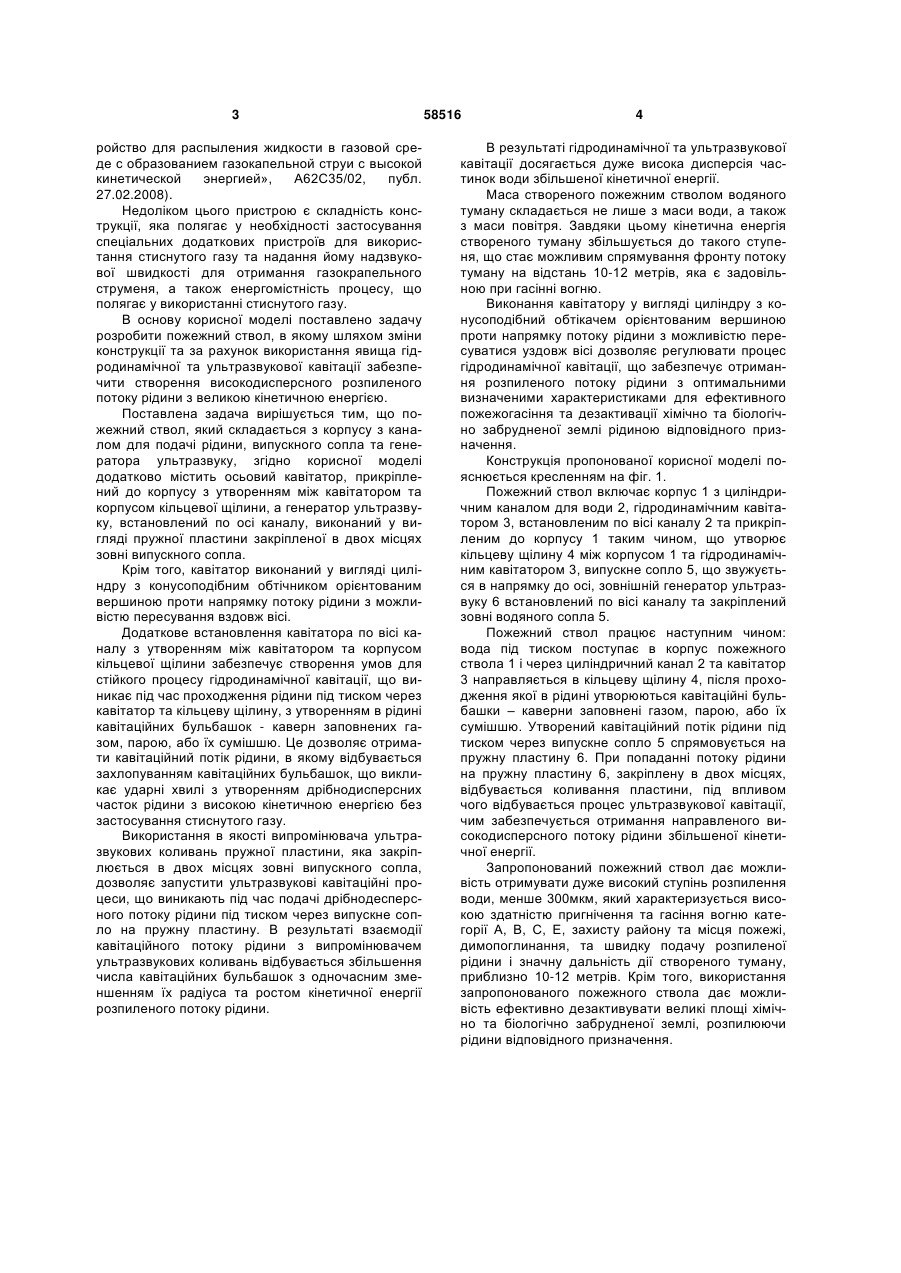

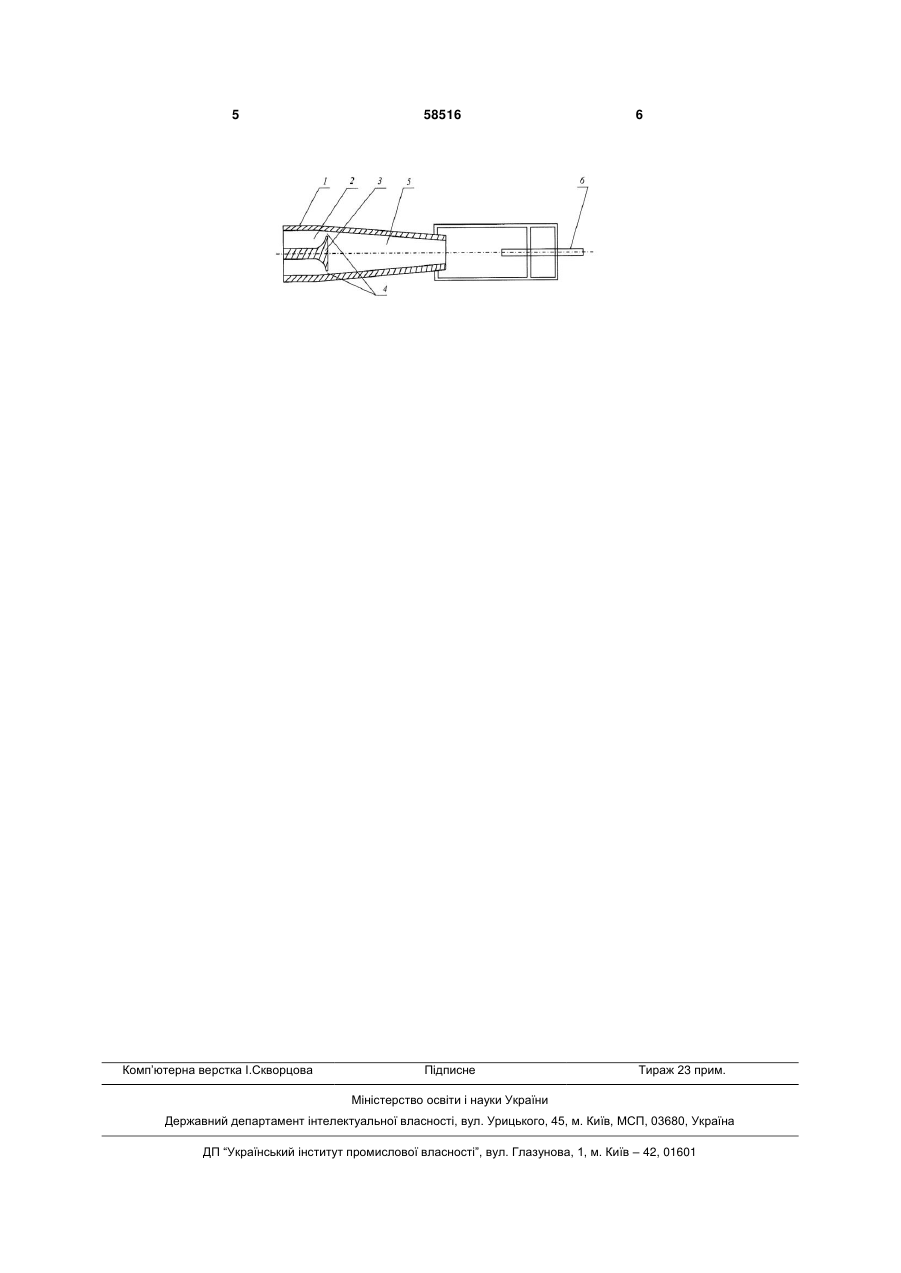

1. Пожежний ствол, який складається з корпусу з каналом для подачі рідини, випускного сопла 3 ройство для распыления жидкости в газовой среде с образованием газокапельной струи с высокой кинетической энергией», А62С35/02, публ. 27.02.2008). Недоліком цього пристрою є складність конструкції, яка полягає у необхідності застосування спеціальних додаткових пристроїв для використання стиснутого газу та надання йому надзвукової швидкості для отримання газокрапельного струменя, а також енергомістність процесу, що полягає у використанні стиснутого газу. В основу корисної моделі поставлено задачу розробити пожежний ствол, в якому шляхом зміни конструкції та за рахунок використання явища гідродинамічної та ультразвукової кавітації забезпечити створення високодисперсного розпиленого потоку рідини з великою кінетичною енергією. Поставлена задача вирішується тим, що пожежний ствол, який складається з корпусу з каналом для подачі рідини, випускного сопла та генератора ультразвуку, згідно корисної моделі додатково містить осьовий кавітатор, прикріплений до корпусу з утворенням між кавітатором та корпусом кільцевої щілини, а генератор ультразвуку, встановлений по осі каналу, виконаний у вигляді пружної пластини закріпленої в двох місцях зовні випускного сопла. Крім того, кавітатор виконаний у вигляді циліндру з конусоподібним обтічником орієнтованим вершиною проти напрямку потоку рідини з можливістю пересування вздовж вісі. Додаткове встановлення кавітатора по вісі каналу з утворенням між кавітатором та корпусом кільцевої щілини забезпечує створення умов для стійкого процесу гідродинамічної кавітації, що виникає під час проходження рідини під тиском через кавітатор та кільцеву щілину, з утворенням в рідині кавітаційних бульбашок - каверн заповнених газом, парою, або їх сумішшю. Це дозволяє отримати кавітаційний потік рідини, в якому відбувається захлопуванням кавітаційних бульбашок, що викликає ударні хвилі з утворенням дрібнодисперсних часток рідини з високою кінетичною енергією без застосування стиснутого газу. Використання в якості випромінювача ультразвукових коливань пружної пластини, яка закріплюється в двох місцях зовні випускного сопла, дозволяє запустити ультразвукові кавітаційні процеси, що виникають під час подачі дрібнодесперсного потоку рідини під тиском через випускне сопло на пружну пластину. В результаті взаємодії кавітаційного потоку рідини з випромінювачем ультразвукових коливань відбувається збільшення числа кавітаційних бульбашок з одночасним зменшенням їх радіуса та ростом кінетичної енергії розпиленого потоку рідини. 58516 4 В результаті гідродинамічної та ультразвукової кавітації досягається дуже висока дисперсія частинок води збільшеної кінетичної енергії. Маса створеного пожежним стволом водяного туману складається не лише з маси води, а також з маси повітря. Завдяки цьому кінетична енергія створеного туману збільшується до такого ступеня, що стає можливим спрямування фронту потоку туману на відстань 10-12 метрів, яка є задовільною при гасінні вогню. Виконання кавітатору у вигляді циліндру з конусоподібний обтікачем орієнтованим вершиною проти напрямку потоку рідини з можливістю пересуватися уздовж вісі дозволяє регулювати процес гідродинамічної кавітації, що забезпечує отримання розпиленого потоку рідини з оптимальними визначеними характеристиками для ефективного пожежогасіння та дезактивації хімічно та біологічно забрудненої землі рідиною відповідного призначення. Конструкція пропонованої корисної моделі пояснюється кресленням на фіг. 1. Пожежний ствол включає корпус 1 з циліндричним каналом для води 2, гідродинамічним кавітатором 3, встановленим по вісі каналу 2 та прикріпленим до корпусу 1 таким чином, що утворює кільцеву щілину 4 між корпусом 1 та гідродинамічним кавітатором 3, випускне сопло 5, що звужується в напрямку до осі, зовнішній генератор ультразвуку 6 встановлений по вісі каналу та закріплений зовні водяного сопла 5. Пожежний ствол працює наступним чином: вода під тиском поступає в корпус пожежного ствола 1 і через циліндричний канал 2 та кавітатор 3 направляється в кільцеву щілину 4, після проходження якої в рідині утворюються кавітаційні бульбашки – каверни заповнені газом, парою, або їх сумішшю. Утворений кавітаційний потік рідини під тиском через випускне сопло 5 спрямовується на пружну пластину 6. При попаданні потоку рідини на пружну пластину 6, закріплену в двох місцях, відбувається коливання пластини, під впливом чого відбувається процес ультразвукової кавітації, чим забезпечується отримання направленого високодисперсного потоку рідини збільшеної кінетичної енергії. Запропонований пожежний ствол дає можливість отримувати дуже високий ступінь розпилення води, менше 300мкм, який характеризується високою здатністю пригнічення та гасіння вогню категорії А, В, С, Е, захисту району та місця пожежі, димопоглинання, та швидку подачу розпиленої рідини і значну дальність дії створеного туману, приблизно 10-12 метрів. Крім того, використання запропонованого пожежного ствола дає можливість ефективно дезактивувати великі площі хімічно та біологічно забрудненої землі, розпилюючи рідини відповідного призначення. 5 Комп’ютерна верстка І.Скворцова 58516 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
