Пожежний ствол

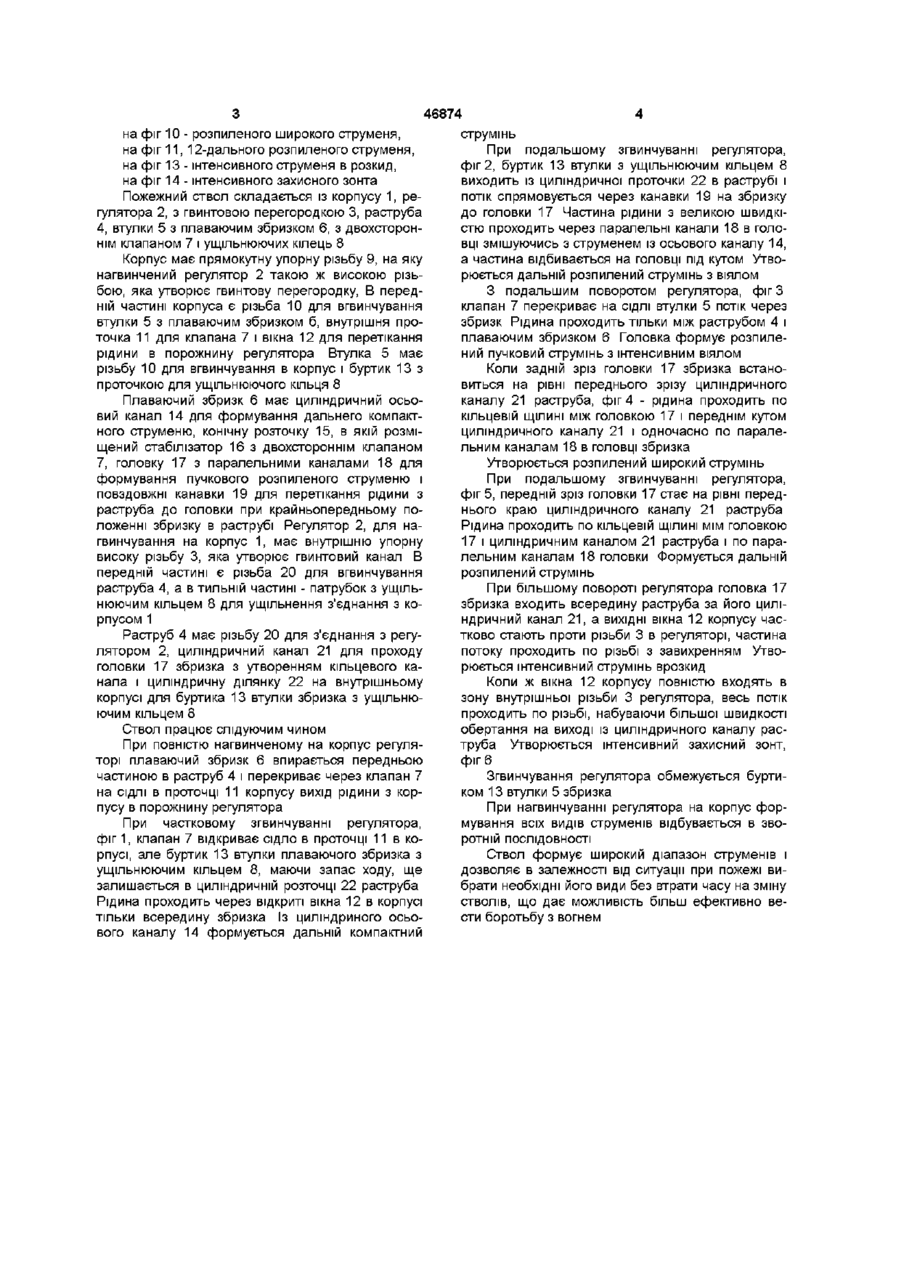

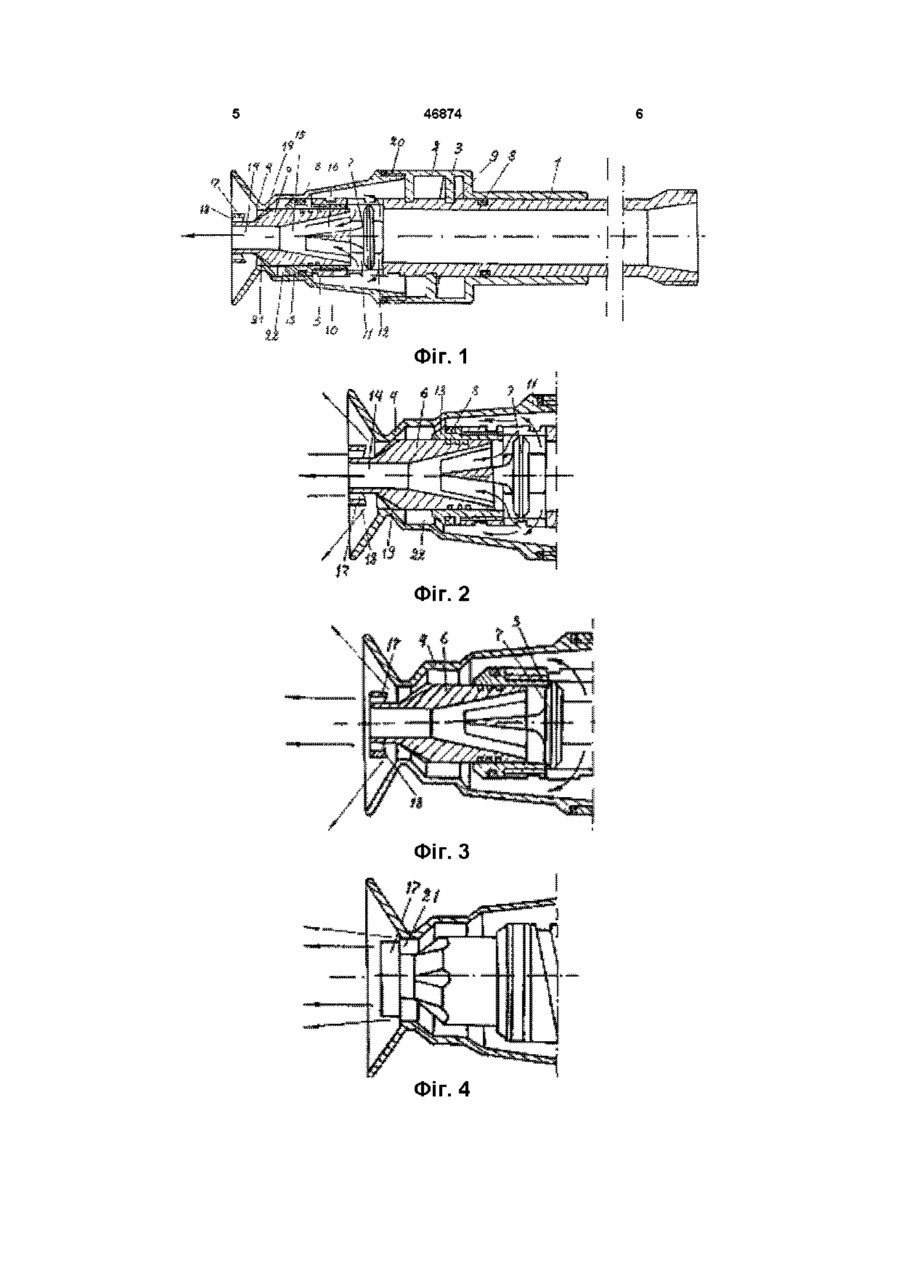

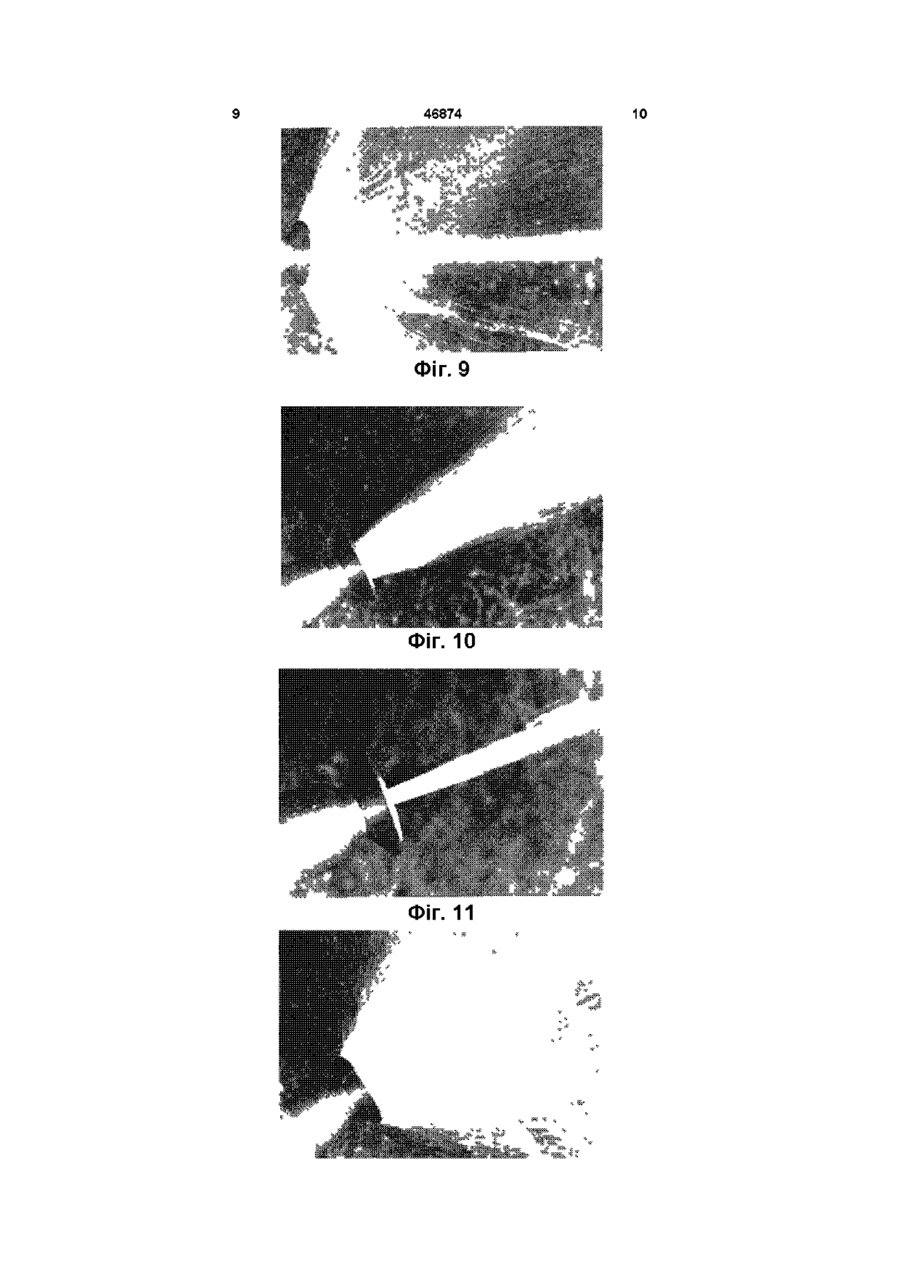

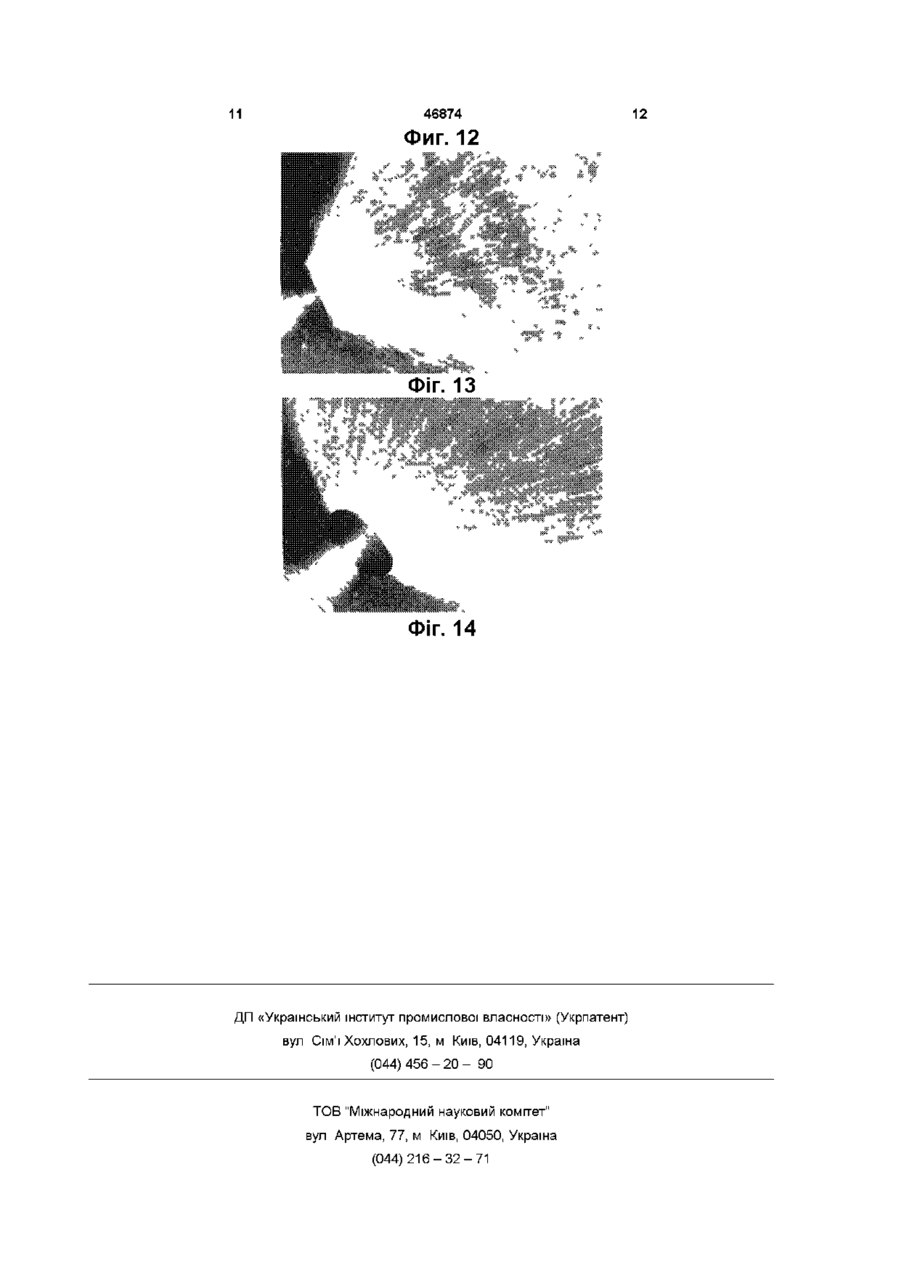

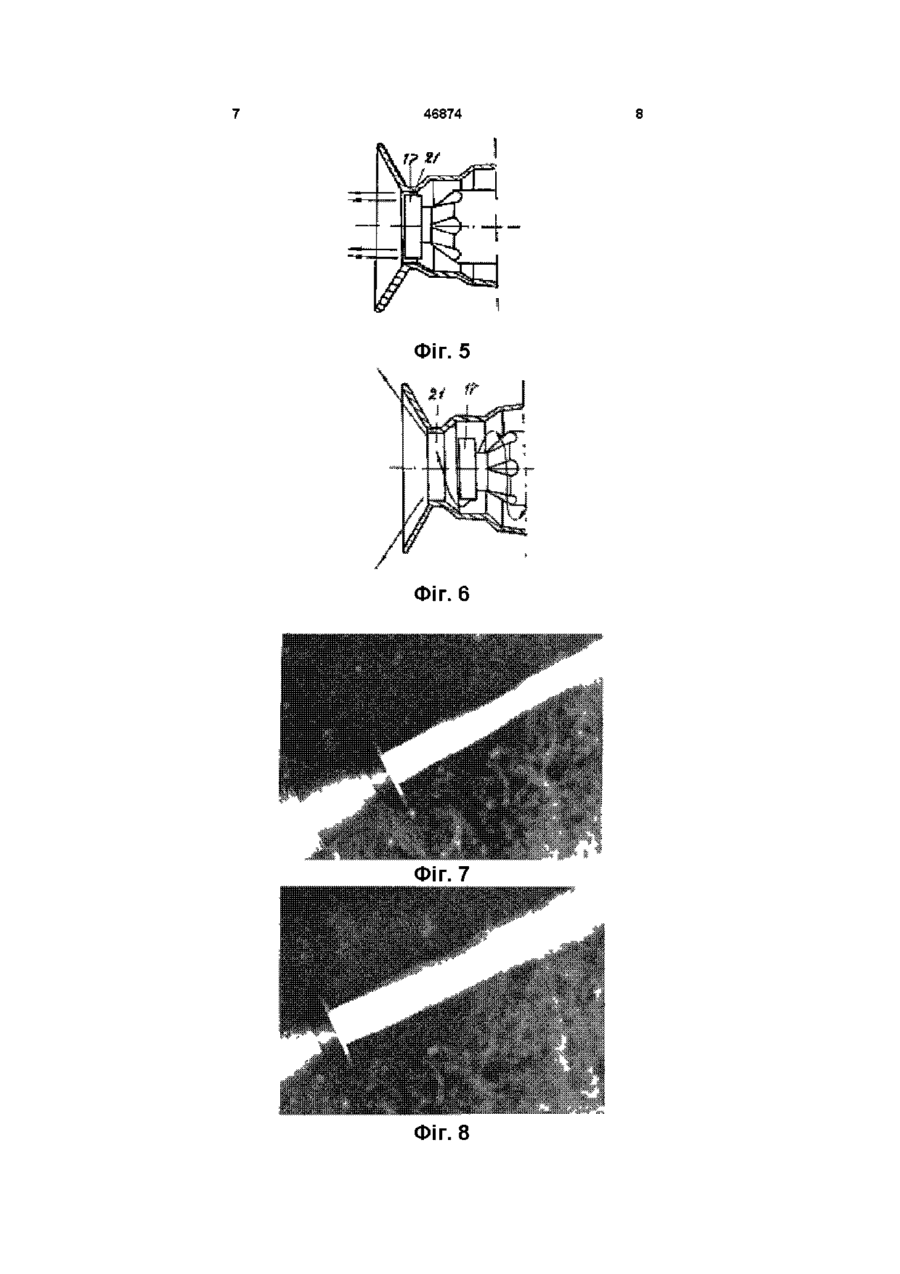

Пожежний ствол, що складається з корпусу, до якого приєднана втулка з плаваючим сприском, Винахід відноситься до техніки протипожежного захисту Відомий пожежний розпилюючий ствол РС-Б складається з корпусу регулятора з раструбом і клапана-розпилювача(Підручник сержанта пожежної охорони Радянської Армії і Військове Морського Флоту Москва 1961 р С 70 - 72) Цей ствол формує кільцевий струмінь, розпилений струмінь і віяло Відомий комбінований пожежний ствол РСК-50 складається із корпусу, крана, насадки і відцентрового розпилювача (Пожежно-технічне озброєння Москва Будвидав 1981 р С 337, 338) Цей ствол формує компактний і розпилений струмені Відомий пожежний ствол-розпилювач а с СРСР 921583 28 04 1982 р А62С31/02 (прототип) складається із корпуса, плаваючого збризку, регулятора і раструба Цей ствол формує дальній компактний струмінь, кільцевий розпилений струмінь, захисний зонт, струмінь врозкид Недоліком цих стволів є відсутність можливості формування дальнього розпиленого струменю, дальнього розпиленого струменю з віялом, розпиленого пучкового струменю з інтенсивним віялом і розпиленого широкого струменю Мета винаходу - підвищення ефективності гасіння пожеж шляхом можливості формування багатьох видів струменів, які застосовуються в залежності від ситуації при пожежі Ця мета досягається тим, що ствол в головці плаваючого збризку має паралельні канали для і регулятора з розтрубом і гвинтовою перегородкою, який охоплює корпус, який відрізняється тим, що на передній частині плаваючого сприску виконані повздовжні канавки, які утворюють прохідні канали для перетікання рідини з розтруба до головки сприску, на якій виконані паралельні отвори для утворення струминних каналів, а на втулці плаваючого сприску виконаний буртик з ущільнювальним засобом, який входить в циліндричну розточку в розтрубі з можливістю перекриття потоку до головки сприску формування пучка струменів і на передній КОНІЧНІЙ частині збризку - повздовжні канавки для перетікання рідини до головки між збризком і раструбом при крайньопередньому положенні збризку в раструбі та тим, що раструб на внутрішній КОНІЧНІЙ частині має циліндричну ділянку по діаметру буртика втулки плаваючого збризну, на якій при задньому положенні регулятора буртик втулки плаваючого збризку з ущільнюючим кільцем в проточці перекриває потік між плаваючим збризком і раструбом до розпилюючої головки На фіг 1 - зображений пожежний ствол (загальний вигляд) в режимі формування дальнего компактного струменя, на фіг 2 - те ж в режимі формування дальнего розпиленого струменя З ВІЯЛОМ, на фіг 3 - те ж в режимі формування розпиленого пучкового струменя з інтенсивним віялом, на фіг 4 - те ж в режимі формування розпиленого широкого струменя, на фіг 5 - те ж в режимі формування дальнего розпиленого струменя, на фіг 6 - те ж в режимі формування інтенсивного захисного зонта На фіг 7 зафіксовано формування стволом дальнего компактного струменя, на фіг 8 - дальнего розпиленого струменя з віялом, на фіг 9 - розпиленого пучкового струменя з інтенсивним віялом, о 00 (О 46874 на фіг 10 - розпиленого широкого струменя, на фіг 11,12-дального розпиленого струменя, на фіг 13 - інтенсивного струменя в розкид, на фіг 14 - інтенсивного захисного зонта Пожежний ствол складається із корпусу 1, регулятора 2, з гвинтовою перегородкою 3, раструба 4, втулки 5 з плаваючим збризком 6, з двохстороннім клапаном 7 і ущільнюючих кілець 8 Корпус має прямокутну упорну різьбу 9, на яку нагвинчений регулятор 2 такою ж високою різьбою, яка утворює гвинтову перегородку, В передній частині корпуса є різьба 10 для вгвинчування втулки 5 з плаваючим збризком б, внутрішня проточка 11 для клапана 7 і вікна 12 для перетікання рідини в порожнину регулятора Втулка 5 має різьбу 10 для вгвинчування в корпус і буртик 13 з проточкою для ущільнюючого кільця 8 Плаваючий збризк 6 має циліндричний осьовий канал 14 для формування дальнего компактного струменю, конічну розточку 15, в якій розміщений стабілізатор 16 з двохстороннім клапаном 7, головку 17 з паралельними каналами 18 для формування пучкового розпиленого струменю і повздовжні канавки 19 для перетікання рідини з раструба до головки при крайньопередньому положенні збризку в раструбі Регулятор 2, для нагвинчування на корпус 1, має внутрішню упорну високу різьбу 3, яка утворює гвинтовий канал В передній частині є різьба 20 для вгвинчування раструба 4, а в тильній частині - патрубок з ущільнюючим кільцем 8 для ущільнення з'єднання з корпусом 1 Раструб 4 має різьбу 20 для з'єднання з регулятором 2, циліндричний канал 21 для проходу головки 17 збризка з утворенням кільцевого канала і циліндричну ділянку 22 на внутрішньому корпусі для буртика 13 втулки збризка з ущільнюючим кільцем 8 Ствол працює слідуючим чином При повністю нагвинченому на корпус регуляторі плаваючий збризк 6 впирається передньою частиною в раструб 4 і перекриває через клапан 7 на СІДЛІ в проточці 11 корпусу вихід рідини з корпусу в порожнину регулятора При частковому згвинчуванні регулятора, фіг 1, клапан 7 відкриває сідло в проточці 11 в корпусі, але буртик 13 втулки плаваючого збризка з ущільнюючим кільцем 8, маючи запас ходу, ще залишається в циліндричній розточці 22 раструба Рідина проходить через відкриті вікна 12 в корпусі тільки всередину збризка Із циліндриного осьового каналу 14 формується дальній компактний струмінь При подальшому згвинчуванні регулятора, фіг 2, буртик 13 втулки з ущільнюючим кільцем 8 виходить із циліндричної проточки 22 в раструбі і потік спрямовується через канавки 19 на збризку до головки 17 Частина рідини з великою швидкістю проходить через паралельні канали 18 в головці змішуючись з струменем із осьового каналу 14, а частина відбивається на головці під кутом Утворюється дальній розпилений струмінь з віялом З подальшим поворотом регулятора, фіг З клапан 7 перекриває на СІДЛІ втулки 5 потік через збризк Рідина проходить тільки між раструбом 4 і плаваючим збризком 6 Головка формує розпилений пучковий струмінь з інтенсивним віялом Коли задній зріз головки 17 збризка встановиться на рівні переднього зрізу циліндричного каналу 21 раструба, фіг 4 - рідина проходить по кільцевій ЩІЛИНІ між головкою 17 і переднім кутом циліндричного каналу 21 і одночасно по паралельним каналам 18 в головці збризка Утворюється розпилений широкий струмінь При подальшому згвинчуванні регулятора, фіг 5, передній зріз головки 17 стає на рівні переднього краю циліндричного каналу 21 раструба Рідина проходить по кільцевій ЩІЛИНІ МІМ ГОЛОВКОЮ 17 і циліндричним каналом 21 раструба і по паралельним каналам 18 головки Формується дальній розпилений струмінь При більшому повороті регулятора головка 17 збризка входить всередину раструба за його циліндричний канал 21, а ВИХІДНІ вікна 12 корпусу частково стають проти різьби 3 в регуляторі, частина потоку проходить по різьбі з завихренням Утворюється інтенсивний струмінь врозкид Коли ж вікна 12 корпусу повністю входять в зону внутрішньої різьби 3 регулятора, весь потік проходить по різьбі, набуваючи більшої швидкості обертання на виході із циліндричного каналу раструба Утворюється інтенсивний захисний зонт, фіг 6 Згвинчування регулятора обмежується буртиком 13 втулки 5 збризка При нагвинчуванні регулятора на корпус формування всіх видів струменів відбувається в зворотній ПОСЛІДОВНОСТІ Ствол формує широкий діапазон струменів і дозволяє в залежності від ситуації при пожежі вибрати необхідні його види без втрати часу на зміну стволів, що дає можливість більш ефективно вести боротьбу з вогнем 46874 ФІГ. 1 Фіг. 2 Фіг. З Фіг. 4 46874 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 46874 Фіг. 9 Фіг. 10 Фіг. 11 10 11 46874 Фиг. 12 Фіг. 13 Фіг. 14 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
