Пристрій для передачі інформації через щільну плазму

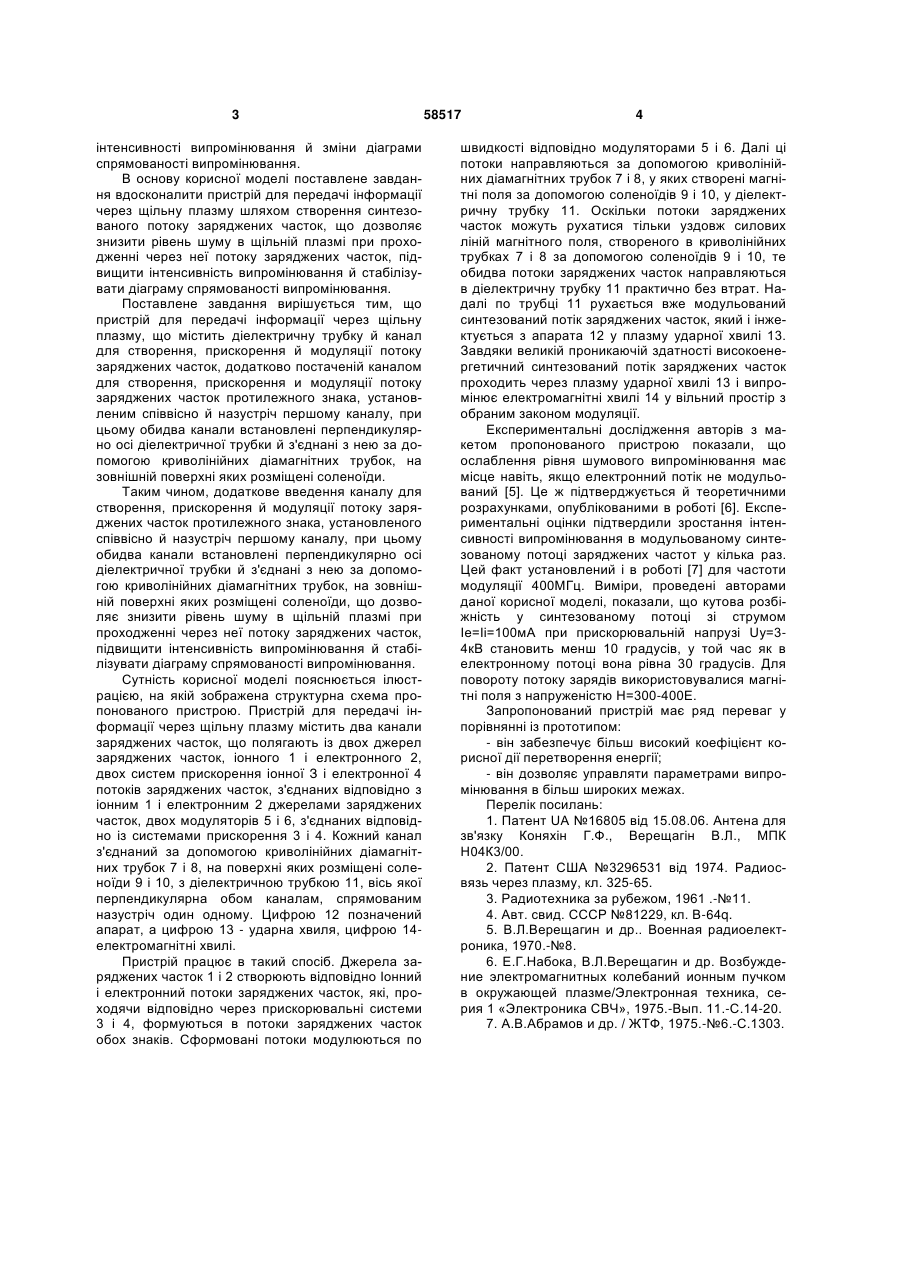

Пристрій для передачі інформації через щільну плазму, що містить діелектричну трубку й канал 3 інтенсивності випромінювання й зміни діаграми спрямованості випромінювання. В основу корисної моделі поставлене завдання вдосконалити пристрій для передачі інформації через щільну плазму шляхом створення синтезованого потоку заряджених часток, що дозволяє знизити рівень шуму в щільній плазмі при проходженні через неї потоку заряджених часток, підвищити інтенсивність випромінювання й стабілізувати діаграму спрямованості випромінювання. Поставлене завдання вирішується тим, що пристрій для передачі інформації через щільну плазму, що містить діелектричну трубку й канал для створення, прискорення й модуляції потоку заряджених часток, додатково постаченій каналом для створення, прискорення и модуляції потоку заряджених часток протилежного знака, установленим співвісно й назустріч першому каналу, при цьому обидва канали встановлені перпендикулярно осі діелектричної трубки й з'єднані з нею за допомогою криволінійних діамагнітних трубок, на зовнішній поверхні яких розміщені соленоїди. Таким чином, додаткове введення каналу для створення, прискорення й модуляції потоку заряджених часток протилежного знака, установленого співвісно й назустріч першому каналу, при цьому обидва канали встановлені перпендикулярно осі діелектричної трубки й з'єднані з нею за допомогою криволінійних діамагнітних трубок, на зовнішній поверхні яких розміщені соленоїди, що дозволяє знизити рівень шуму в щільній плазмі при проходженні через неї потоку заряджених часток, підвищити інтенсивність випромінювання й стабілізувати діаграму спрямованості випромінювання. Сутність корисної моделі пояснюється ілюстрацією, на якій зображена структурна схема пропонованого пристрою. Пристрій для передачі інформації через щільну плазму містить два канали заряджених часток, що полягають із двох джерел заряджених часток, іонного 1 і електронного 2, двох систем прискорення іонної З і електронної 4 потоків заряджених часток, з'єднаних відповідно з іонним 1 і електронним 2 джерелами заряджених часток, двох модуляторів 5 і 6, з'єднаних відповідно із системами прискорення 3 і 4. Кожний канал з'єднаний за допомогою криволінійних діамагнітних трубок 7 і 8, на поверхні яких розміщені соленоїди 9 і 10, з діелектричною трубкою 11, вісь якої перпендикулярна обом каналам, спрямованим назустріч один одному. Цифрою 12 позначений апарат, а цифрою 13 - ударна хвиля, цифрою 14електромагнітні хвилі. Пристрій працює в такий спосіб. Джерела заряджених часток 1 і 2 створюють відповідно Іонний і електронний потоки заряджених часток, які, проходячи відповідно через прискорювальні системи 3 і 4, формуються в потоки заряджених часток обох знаків. Сформовані потоки модулюються по 58517 4 швидкості відповідно модуляторами 5 і 6. Далі ці потоки направляються за допомогою криволінійних діамагнітних трубок 7 і 8, у яких створені магнітні поля за допомогою соленоїдів 9 і 10, у діелектричну трубку 11. Оскільки потоки заряджених часток можуть рухатися тільки уздовж силових ліній магнітного поля, створеного в криволінійних трубках 7 і 8 за допомогою соленоїдів 9 і 10, те обидва потоки заряджених часток направляються в діелектричну трубку 11 практично без втрат. Надалі по трубці 11 рухається вже модульований синтезований потік заряджених часток, який і інжектується з апарата 12 у плазму ударної хвилі 13. Завдяки великій проникаючій здатності високоенергетичний синтезований потік заряджених часток проходить через плазму ударної хвилі 13 і випромінює електромагнітні хвилі 14 у вільний простір з обраним законом модуляції. Експериментальні дослідження авторів з макетом пропонованого пристрою показали, що ослаблення рівня шумового випромінювання має місце навіть, якщо електронний потік не модульований [5]. Це ж підтверджується й теоретичними розрахунками, опублікованими в роботі [6]. Експериментальні оцінки підтвердили зростання інтенсивності випромінювання в модульованому синтезованому потоці заряджених частот у кілька раз. Цей факт установлений і в роботі [7] для частоти модуляції 400МГц. Виміри, проведені авторами даної корисної моделі, показали, що кутова розбіжність у синтезованому потоці зі струмом Іе=Іі=100мА при прискорювальній напрузі Uy=34кВ становить менш 10 градусів, у той час як в електронному потоці вона рівна 30 градусів. Для повороту потоку зарядів використовувалися магнітні поля з напруженістю Н=300-400Е. Запропонований пристрій має ряд переваг у порівнянні із прототипом: - він забезпечує більш високий коефіцієнт корисної дії перетворення енергії; - він дозволяє управляти параметрами випромінювання в більш широких межах. Перелік посилань: 1. Патент UA №16805 від 15.08.06. Антена для зв'язку Коняхін Г.Ф., Верещагін В.Л., МПК Н04К3/00. 2. Патент США №3296531 від 1974. Радиосвязь через плазму, кл. 325-65. 3. Радиотехника за рубежом, 1961 .-№11. 4. Авт. свид. СССР №81229, кл. B-64q. 5. В.Л.Верещагин и др.. Военная радиоелектроника, 1970.-№8. 6. Е.Г.Набока, В.Л.Верещагин и др. Возбуждение электромагнитных колебаний ионным пучком в окружающей плазме/Электронная техника, серия 1 «Электроника СВЧ», 1975.-Вып. 11.-С.14-20. 7. А.В.Абрамов и др. / ЖТФ, 1975.-№6.-С.1303. 5 Комп’ютерна верстка Н. Лиcенко 58517 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
