Груповий ізолювальний дихальний апарат з хімічно зв’язаним киснем

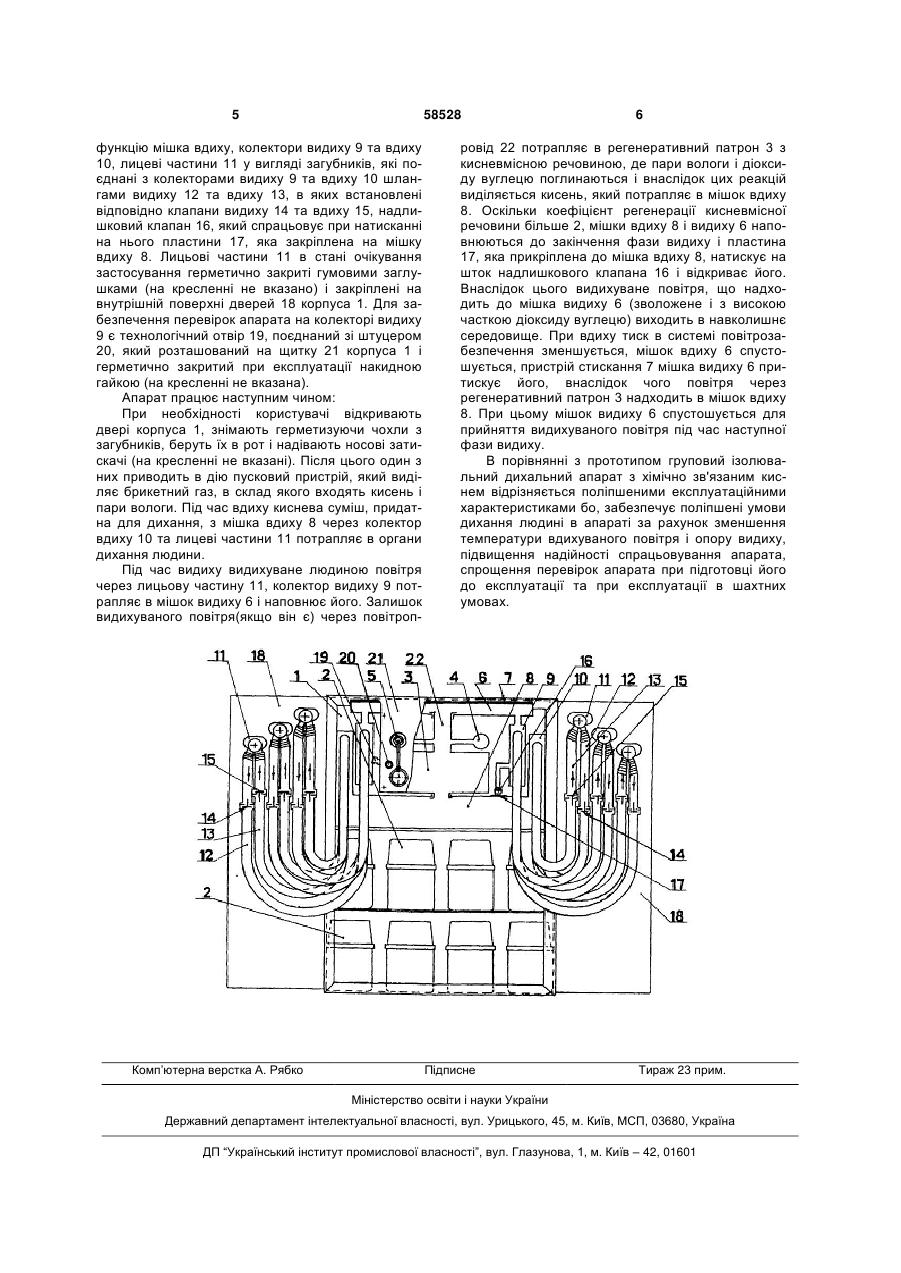

Груповий ізолювальний дихальний апарат з хімічно зв'язаним киснем, що складається з корпусу, в якому розташовані лицеві частини, які поєднані через шланги видиху та вдиху, що мають кла 3 - розташування обох пускових пристроїв в камері, через яку постійно проходить видихуване повітря, зволожене та з високою об'ємною часткою діоксиду вуглецю, не зважаючи на дросельні отвори призводить до тих саме негативних наслідків; - виконання дросельних отворів невеликого діаметру (1,2-1,5 мм) може призвести при спрацьовуванні пускового брикету до підвищення тиску в камері пускових пристроїв і його розгерметизації, що зробить неможливим використання апарата за призначенням, особливо це вірогідно при використанні більш реакційно активних брикетів ПБ-5, які виготовляються у теперішній час; - складність перевірок апарата в процесі експлуатації в шахтних умовах та в процесі підготовки апарата до експлуатації на герметичність та спрацьовування надлишкового клапана, яка зумовлена необхідністю витягти з обойми один із загубників, приєднати до нього вимірювальне устаткування, зняти щиток, який закриває камеру, підняти за один кінець кришку камери і, утримуючи в такому положенні, провести перевірки, після цього скласти апарат в зворотному порядку. При кожній перевірці травмується кільцева мембрана і після складання апарата відсутня гарантія герметичності ущільнення загубника в еластичній обоймі, що в умовах шахтної вологої атмосфери призведе до часткового відпрацювання регенеративної речовини і отже зменшення часу захисної дії апарата. На підставі викладеного випливає, що завданням, на рішення якого спрямована корисна модель, є усунення зазначених недоліків, тобто поліпшення експлуатаційних характеристик групового ізолювального апарата з хімічно зв'язаним киснем шляхом зменшення опору диханню, збільшення часу захисної дії апарата, збільшення надійності спрацювання пускових пристроїв, спрощення перевірок апарата в процесі експлуатації в шахтних умовах та в процесі підготовки апарата до експлуатації. Рішення цього завдання досягається тим, що груповий ізолювальний дихальний апарат з хімічно зв'язаним киснем, що складається з корпусу, в якому розташовані лицеві частини, які поєднані через шланги видиху та вдиху, що мають клапани видиху та вдиху, камеру для пускових пристроїв, надлишковий клапан, регенеративний патрон та дихальний мішок відповідно до корисної моделі має додатково мішок видиху, поєднаний з одного боку з колектором видиху та з другого - з регенеративним патроном, при цьому колектор видиху виконаний з технологічним отвором, поєднаним зі штуцером, що розташований на щитку корпуса та герметично закритий при експлуатації, а камера для пускових пристроїв розподілена на дві окремі частини. Таке виконання поліпшує експлуатаційні характеристики апарата, що пояснюється наступним чином. Наявність додаткового мішка видиху зменшує опір видиху за рахунок того, що видихуване повітря через шланг і колектор видиху потрапляє в мішок видиху, переборюючи тільки силу тиску пристрою стискання мішка видиху, яка значно менша ніж тиск, який утворює маса рухомої кришки в кла 58528 4 пані безпеки прототипу. До того ж об'єм мішка видиху становить від 3 до 4 дм3, що забезпечує його наповнення без перетікання на фазі видиху через регенеративний патрон в мішок вдиху, що також зменшує опір видиху. Поєднання мішка видиху через колектор видиху з надлишковим клапаном, що відкривається при натисканні пластини, що встановлена на мішку вдиху при його наповненні, по-перше призводить до того, що через надлишковий клапан виходить видихуване повітря, максимально збагачене діоксидом вуглецю (4-5%) та вологою (до 100%), внаслідок чого в регенеративний патрон потрапляє менша частка цих продуктів метаболізму, що зумовлює зменшення опору регенеративного патрона і отже опору видиху апарата, збільшенню часу захисної дії апарата та зниженню температури вдихуваного повітря, стабільність експлуатаційних параметрів в часі, по друге - унеможливлює ненаповнення мішка вдиху, зменшення його корисного об'єму ні в якому випадку і отже зменшує опір вдиху і збільшує час захисної дії апарата. Наявність технологічного отвору на колекторі видиху, поєднаному зі штуцером, який розташований на щитку корпуса, дозволяє робити перевірки апарата без його розбирання: спочатку відкрутивши гайку, яка закриває штуцер, накрутивши на її місце перехідник (входить в комплект апарата) приєднують до нього вимірювальне устаткування. При позитивному результаті устаткування від'єднують від перехідника, знімають його і загвинчують гайку. Це спрощує перевірку апарата завдяки відсутності необхідності його розбирання і складання та забезпечує надійну герметизацію апарата після перевірок, що обумовлює додержання апаратом нормованих експлуатаційних параметрів (часу захисної дії, опору диханню) і можливості безпечного застосування апарата за призначенням. Розподілення камери для пускових пристроїв на дві окремі частини унеможливлює нештатне спрацювання другого пускового пристрою при включенні першого, що знижує опір видиху, позитивно впливає на самопочуття гірників, а також забезпечує, при необхідності, стабільне спрацьовування другого пускового пристрою. Все це до того ж поліпшує такий експлуатаційний параметр як надійність бо камери для пускових пристроїв, сполучені з повітропровідною системою довгими патрубками з великим прохідним перетином, що унеможливлює розгерметизацію камер пускових пристроїв при підвищенні тиску при їх спрацьовуванні. Сутність корисної моделі пояснюється кресленням, де зображена принципова схема дихального апарата. Груповий ізолювальний дихальний апарат з хімічно зв'язаним киснем складається з корпусу 1, в якому розташовані резервні ізолювальні саморятівники 2 та автономна система товарозабезпечення, яка має поєднані між собою регенеративний патрон 3 з кисневмісною речовиною, дві камери 4 з пусковими пристроями (на малюнку показаний привід механізму спрацьовування 5 другої камери), мішок видиху 6 з пристроєм його стискання 7 та дихальний мішок 8, що виконує 5 58528 функцію мішка вдиху, колектори видиху 9 та вдиху 10, лицеві частини 11 у вигляді загубників, які поєднані з колекторами видиху 9 та вдиху 10 шлангами видиху 12 та вдиху 13, в яких встановлені відповідно клапани видиху 14 та вдиху 15, надлишковий клапан 16, який спрацьовує при натисканні на нього пластини 17, яка закріплена на мішку вдиху 8. Лицьові частини 11 в стані очікування застосування герметично закриті гумовими заглушками (на кресленні не вказано) і закріплені на внутрішній поверхні дверей 18 корпуса 1. Для забезпечення перевірок апарата на колекторі видиху 9 є технологічний отвір 19, поєднаний зі штуцером 20, який розташований на щитку 21 корпуса 1 і герметично закритий при експлуатації накидною гайкою (на кресленні не вказана). Апарат працює наступним чином: При необхідності користувачі відкривають двері корпуса 1, знімають герметизуючи чохли з загубників, беруть їх в рот і надівають носові затискачі (на кресленні не вказані). Після цього один з них приводить в дію пусковий пристрій, який виділяє брикетний газ, в склад якого входять кисень і пари вологи. Під час вдиху киснева суміш, придатна для дихання, з мішка вдиху 8 через колектор вдиху 10 та лицеві частини 11 потрапляє в органи дихання людини. Під час видиху видихуване людиною повітря через лицьову частину 11, колектор видиху 9 потрапляє в мішок видиху 6 і наповнює його. Залишок видихуваного повітря(якщо він є) через повітроп Комп’ютерна верстка А. Рябко 6 ровід 22 потрапляє в регенеративний патрон 3 з кисневмісною речовиною, де пари вологи і діоксиду вуглецю поглинаються і внаслідок цих реакцій виділяється кисень, який потрапляє в мішок вдиху 8. Оскільки коефіцієнт регенерації кисневмісної речовини більше 2, мішки вдиху 8 і видиху 6 наповнюються до закінчення фази видиху і пластина 17, яка прикріплена до мішка вдиху 8, натискує на шток надлишкового клапана 16 і відкриває його. Внаслідок цього видихуване повітря, що надходить до мішка видиху 6 (зволожене і з високою часткою діоксиду вуглецю) виходить в навколишнє середовище. При вдиху тиск в системі повітрозабезпечення зменшується, мішок вдиху 6 спустошується, пристрій стискання 7 мішка видиху 6 притискує його, внаслідок чого повітря через регенеративний патрон 3 надходить в мішок вдиху 8. При цьому мішок видиху 6 спустошується для прийняття видихуваного повітря під час наступної фази видиху. В порівнянні з прототипом груповий ізолювальний дихальний апарат з хімічно зв'язаним киснем відрізняється поліпшеними експлуатаційними характеристиками бо, забезпечує поліпшені умови дихання людині в апараті за рахунок зменшення температури вдихуваного повітря і опору видиху, підвищення надійності спрацьовування апарата, спрощення перевірок апарата при підготовці його до експлуатації та при експлуатації в шахтних умовах. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
