Спосіб підготовки корінцевої частини книжкового блока до незшивного клейового скріплення та пристрій для його реалізації

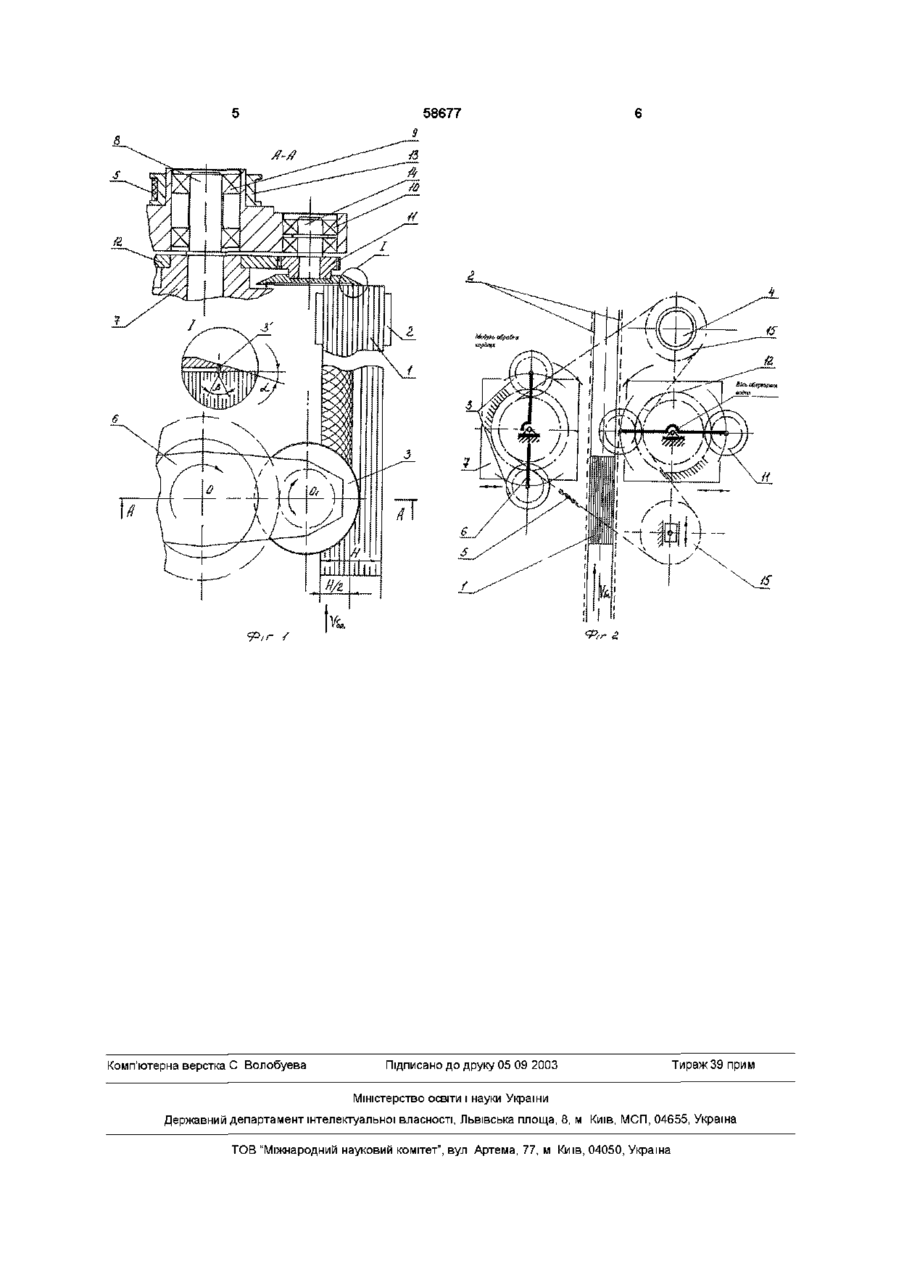

1 Спосіб підготовки корінцевої частини книжкового блока до незшивного клейового скріплення, при якому книжковий блок встановлюють в транспортуючий пристрій, переміщують до різального інструмента, зрізають фальці блока і надають корінцю певної мікроструктури, який відрізняється тим, що зрізування і надання корінцю мікроструктури здійснюють одночасно і з двох сторін корінця 2 Пристрій для підготовки корінцевої частини книжкового блока до незшивного клейового скріплення, який складається з тракового транспортера та інструментального дискового вузла з приводом обертання інструмента, який відрізняється тим, що інструментальний вузол складається з двох модулів обробки корінця, який має на водилі два дискових ножа, в нижній основі яких вмонтовано по два конічних вертикальних різця, ножі почергово встановлені на валах, що обертаються за допомогою косозубої передачі і ПІДШИПНИКІВ навколо своєї осі та осі-центру і розташовані з двох сторін блока, а привід складається з зубчастопасової передачі з двома натяжними вузлами Винахід стосується поліграфічної галузі, а конкретно - брошурувально-палітурних процесів і може бути використаний для підготовки корінця скомплектованого книжкового блока до нанесення клею шляхом безвистійного зрізування корінцевих фальців і нанесення мікрорельєфу на його поверхні Відомий спосіб підготовки корінця книжкового блока до нанесення клею [1], завдяки якому в блоці зрізаються корінцеві фальці скомплектованих зошитів і здійснюється додаткова обробка його поверхні використовуючи фрезерну і торшонувальну секції для забезпечення міцного клейового з'єднання Такий спосіб має наступні недоліки ділянка корінця зрізана різцем фрези ослаблює зв'язки між волокнами паперу, що призводить до недостатньої МІЦНОСТІ скріплення блока клеєм, інтенсивне виділення ВІДХОДІВ у вигляді здрібненої і пилоподібної фракції, яка проникаючи в клей значно зменшує МІЦНІСТЬ скріплення, необхідність багаторазової обробки корінця (фрезерування, торшонування, вирівнювання мікронерівностей, нанесення додаткових канавок), необхідність застосування обтискних дисків для якісного дорізання аркушів Пристрій [2] для підготовки корінцевої частини скомплектованого блока є складовою частиною фрезерно-торшонувальної секції машини незшивного скріплення Фреза складається з планшайби і сорока вставних ножів з двобічною заточкою Планшайба з різцями приводиться в рух від електродвигуна через муфту Блоки в зоні зрізування фальців додатково обтискаються двома ступінчастими дисками, що встановлені на ексцентричних осях і обертаються назустріч один одному Одна поверхня ступінчастого диска діє на губки затискачів, а інша - безпосередньо на корінцеву частину блока в МІСЦІ, де працюють різці фрези Торшонувальний пристрій здійснює прорізання канавок шістьма вертикальними різцями встановленими на планшайбі Привод даної секції здійснюється від окремого електродвигуна Такий пристрій має наступні недоліки інтенсивне зношування крайки різального інструмента, внаслідок безпосереднього контакту з напівфабрикатом, зростання часу на переналагодження і заміну різців фрези, велика загальна потужність приводів фрезерної і торшонувальної секцій (до 10кВт), прискорене затуплення зубів фрези, що негативно впливає на якість обробки корінця, (О 00 ю 58677 здійсненні процесу обрізки, виникнення значного шуму та утворення папеСпосіб підготовки корінця книжкового блока до рового пилу, що негативно впливає на умови праці незшивного клейового скріплення полягає в тому, обслуговуючого персоналу, що блок 1 (фиг 1) встановлюється в транспортуювеликі габарити секцій чий пристрій 2 і затискується в ньому Потім він В основу винаходу поставлено завдання ствопереміщується з постійною ЛІНІЙНОЮ швидкістю на рення нового, простого, малоенергоємного спосодисковий ніж 3 з одностороннім загостренням лебу підготовки корінцевої частини блоків до незшиза Кожна точка крайки леза здійснює обертовий вного клейового скріплення і пристрою для рух навколо своєї осі d та осі-центру О Під час реалізації цього способу, в якому завдяки почерготранспортування блока в зоні обробки одночасно вому розміщенню дискових різальних інструментів із зрізуванням фальців здійснюється нанесення і вмонтованих у них вертикальних конічних різців мікрорельєфу вертикальними конічними різцями Зі одночасно із зрізуванням корінцевих фальців блона корінець блока Обробка корінця здійснюється з ка здійснюється нанесення на корінець попередвох сторін чних прорізів рівномірної глибини, і за рахунок цього збільшити МІЦНІСТЬ скріплення блоків Пристрій підготовки корінця книжкового блока Поставлене завдання в способі підготовки коскладається з тракового транспортера 2 (фіг 2) із рінцевої частини книжкового блока до нанесення зафіксованим у ньому блоком 1, натяжного мехаклею при незшивному скріпленні вирішується тим, нізму 15 та двох модулів обробки корінця з привощо блок встановлюють в засоби транспортування, дом 4 Привод пристрою включає в себе двигун 4 фіксують і переміщують до різального інструмента зубчастопасову передачу 5 Модуль обробки та, яким зрізають фальці блока надаючи точці корінця складається з водила 6 (фіг 1, 2), монтажкрайки кожного ножа складний обертовий рух наної плити 7, осі обертання водил 8, ПІДШИПНИКІВ 9, вколо своєї осі та осі центру Одночасно із зрізу10, косозубих шестерень 11 та колеса 12, шківа ванням фальців здійснюється нанесення на корі13, вала 14 на кожному з яких закріплений ніж 3 з нець поперечних прорізів Обробка корінця двома вертикальними конічними різцями 3' Натяздійснюється з двох сторін корінця жний механізм складається з двох окремих вузлів 15 Поставлене завдання у пристрої для реалізації способу підготовки корінцевої частини книжкоПристрій працює наступним чином Скомплеквого блока до незшивного клейового скріплення, тований блок 1, який рухається в напрямку до рівирішується тим, що він містить два модуля, роззальних інструментів подається в зону зрізування міщеного на кожному інструментального вузла з корінцевих фальців за допомогою транспортера 2 приводом переміщення інструмента по коловій Двигун 4 за допомогою зубчастопасової передачі 5 траєкторії, натяжного механізму і тракового трансзабезпечує обертання водил 6 одне на зустріч портера для подачі блоків, згідно з винаходом інодному Косозуба передача модуля, що розміщеструментальний вузол виконаний у вигляді двох ний під водилом 6 складається з двох шестерень водил розміщених по обидві сторони блока, різа11 та колеса 12, вона дозволяє кожному дисковольні інструменти в яких закріплені на валах, що му ножу 3 та двом вертикальним конічним різцям вмонтовані в шестерні, які в свою чергу за допомоЗ' що вмонтовані в нижній частині його основи гою косозубої передачі та ПІДШИПНИКІВ обертаютьобертатися навколо своєї осі d та осі - центру О ся з дисковими ножами і вмонтованими в їхню ниНатяжний механізм 15 за допомогою зубчастопажню основу вертикальними конічними різцями сової передачі 5 дозволяє проводити двом модулям обробки корінця зустрічне зрізування і нанеВІДМІННІ ВІД прототипу ознаки винаходу сення прорізів його поверхні з двох сторін, та дає відділення корінцевих фальців скомплектоваможливість змінювати товщину блока що буде ного книжкового блока і підготовка його корінця до оброблятися Підготовка поверхні блока 1 з однонанесення клею здійснюється за один захід, часною обрізкою його фальців та нанесенням прозагальна робоча довжина запропонованих дирізів в його корінці проходить на протязі ряду цикскових ножів, що приймають участь в різанні набалів руху ножів 3 та вертикальних конічних різців З' гато більша від різців що встановлені на фрезі, за рахунок чого збільшується термін їх служби, Література зменшення нагрівання різальних інструментів, 1 Хведчин Ю Й Брошурувально-палітурне устаткування Львів, «ТеРус», 1999-с 262-266 отриманий мікрорельєф на корінці блока дозволяє значно підвищити якість його клейового 2 Хведчин Ю Й Брошурувально-палітурне скріплення, устаткування Львів, «ТеРус», 1999- с 266 - 268 (прототип) зменшення зусилля різання, яке виникає при 58677
