Теплогенератор вугільний універсальний

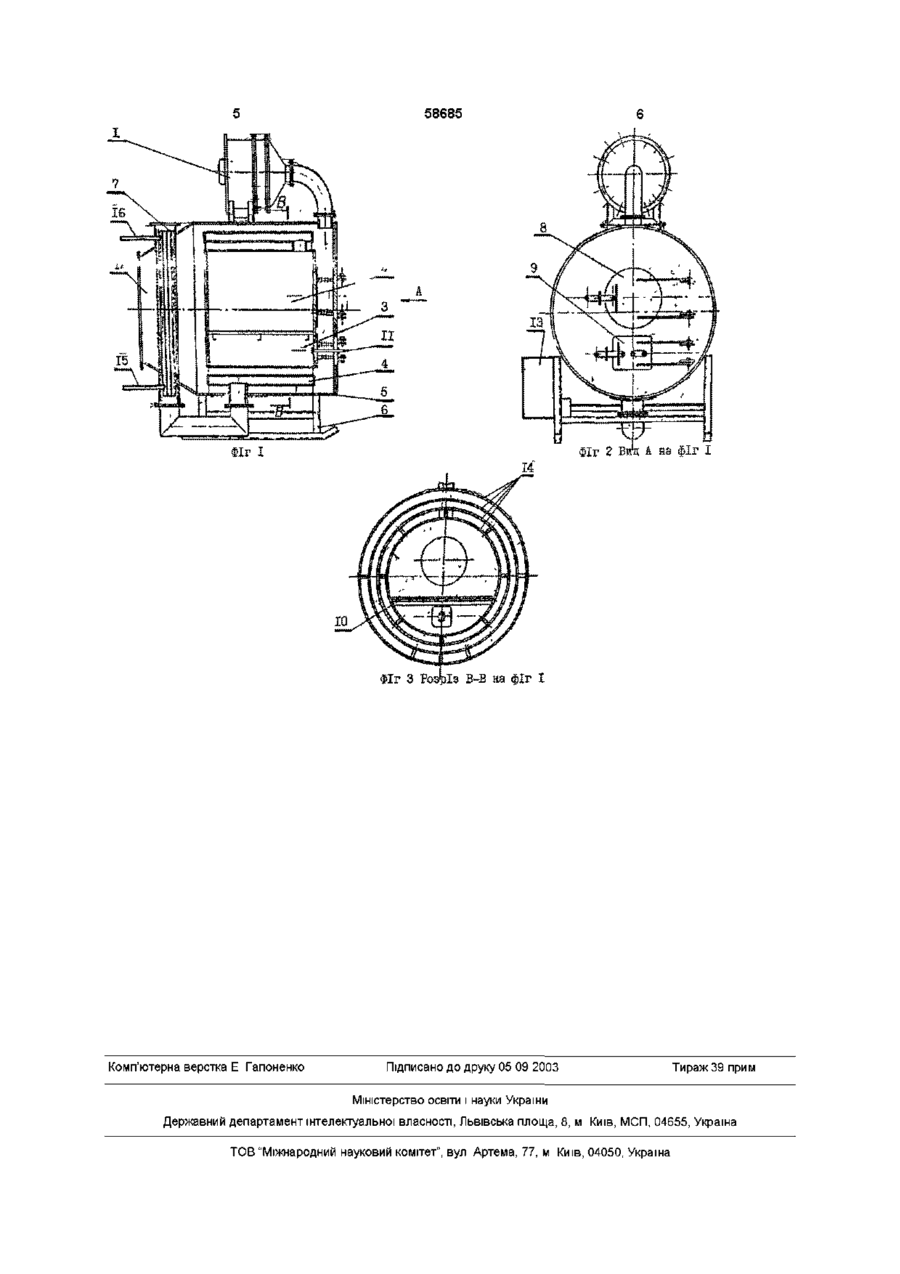

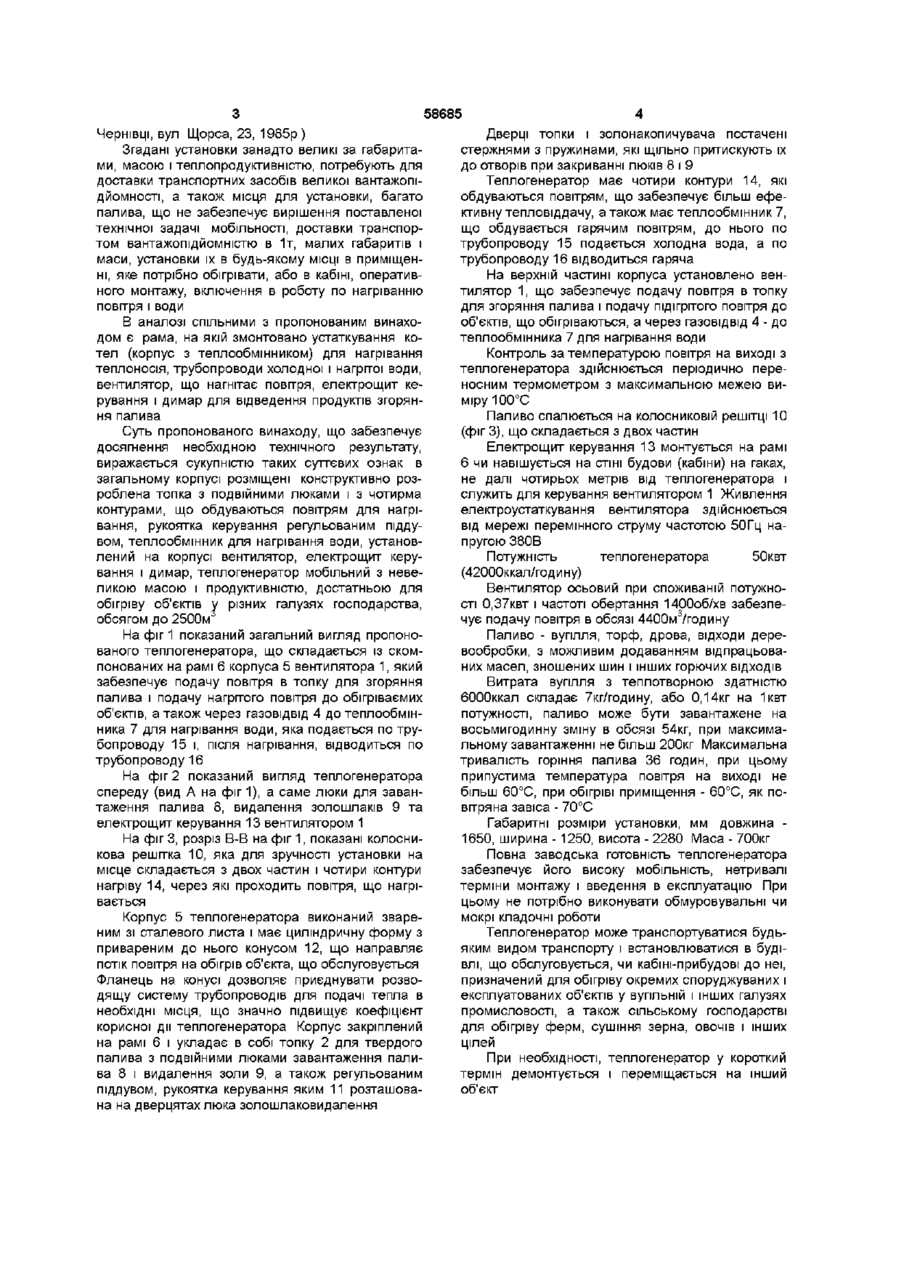

Теплогенератор вугільний універсальний, що включає котел (корпус з теплообмінником) для нагрівання теплоносія, трубопроводи холодної і нагрітої води, вентилятор, електрощит керування і Даний винахід належить до установок, призначених для обігріву споруджуваних і експлуатованих виробничих і невиробничих об'єктів, складських і інших приміщень у різних галузях господарства В даний час мається велика КІЛЬКІСТЬ виробляючих тепло установок і обігрівачів, що працюють на різних видах палива газоподібному, рідкому і твердому При спорудженні шахт, що, як правило, починається з проходження стволів, у загальному комплексі оснащення їх проходки застосовуються пересувні котельні установки, що позитивно впливає на скорочення термінів будівництва шахт Донецьким інститутом "Дондінрооргшахтобуд" у складі комплексу прохідницького устаткування для оснащення проходки шахтних стволів розроблена пересувна котельна установка ПКУ 1/9-2т, що поставляється на будівельний майданчик окремими котлоагрегатами ДО1/9-2т в повній заводській готовності автомобільним чи залізничним транспортом Продуктивність агрегату 1т пари в годину, маса - 23200кг Установка ПКУ 1/9-2т може використовуватися в інших галузях, заміть тимчасового спорудження котелень (Будівництво підприємств вугільної промисловості, науково-технічний реферативний збірник №4(267), с 9, Москва, 1981 р ) димар, змонтовані на рамі, який відрізняється тим, що в загальному корпусі розміщені конструктивно розроблена топка і золошлаконакопичувач з подвійними люками, оснащеними стержнями з пружинами, які щільно притискають їх до отворів при закриванні, і з чотирма контурами, що обдуваються повітрям для нагрівання, рукоятка керування регульованим піддувом, теплообмінник для нагрівання води, яка подається по трубопроводу холодної води і відводиться по трубопроводу для нагрітої води, вентилятор, установлений зверху на корпусі, і електрощит керування вентилятором, змонтований на рамі Сизранським заводом "Нафтомашремонт" виготовлені пересувні котельні установки типу ПКН, паропродуктивністю 1т/г, призначені для вироблення насиченої пари тиском 0,9МПа (9кгс/см2) для теплопостачання базових, а також промислових, житлових і культурно-побутових знову споруджуваних об'єктів у важкодоступних районах, маса установки 9500кг Паливо - мазут Пересувна котельна установка типу ПКН являє собою єдиний котельний блок, змонтований у спеціальній утепленій будці, що складається з котла живлення, тягового пристрою, системи керування, блоку водопідготовки (Галузевий каталог "Котли малої продуктивності", с 88, Москва, 1985р) Відома працююча на твердому паливі котельна установка "Виток 300/900", яка поставляється в повній заводській готовності і включає блок-бокс, у якому на рамі змонтовані котел, трубопроводи холодної і гарячої води, арматура, насоси, вентилятор, електрощит керування і електропускачі, а також димар Теплопродуктивність установки, що працює на трьох видах палива, складає на бурому вугіллі 350кВт, на антрацитах - 900кВт, на дровах 400кВт, габарити установки, мм довжина - 6100, ширина - 3100, висота - 3200 Маса - 10т Витрата вугілля на 1 кВт потужності складає 0,178кг (Рекламний листок, облполіграфвидав, ю 00 (О 00 ю 58685 Чернівці, вул Щорса, 23, 1985р) Згадані установки занадто великі за габаритами, масою і теплопродуктивністю, потребують для доставки транспортних засобів великої вантажопідйомності, а також місця для установки, багато палива, що не забезпечує вирішення поставленої технічної задачі мобільності, доставки транспортом вантажопідйомністю в 1т, малих габаритів і маси, установки їх в будь-якому МІСЦІ В приміщенні, яке потрібно обігрівати, або в кабіні, оперативного монтажу, включення в роботу по нагріванню повітря і води В аналозі спільними з пропонованим винаходом є рама, на якій змонтовано устаткування котел (корпус з теплообмінником) для нагрівання теплоносія, трубопроводи холодної і нагрітої води, вентилятор, що нагнітає повітря, електрощит керування і димар для відведення продуктів згоряння палива Суть пропонованого винаходу, що забезпечує досягнення необхідною технічного результату, виражається сукупністю таких суттєвих ознак в загальному корпусі розміщені конструктивно розроблена топка з подвійними люками і з чотирма контурами, що обдуваються повітрям для нагрівання, рукоятка керування регульованим піддувом, теплообмінник для нагрівання води, установлений на корпусі вентилятор, електрощит керування і димар, теплогенератор мобільний з невеликою масою і продуктивністю, достатньою для обігріву об'єктів у різних галузях господарства, обсягом до 2500м На фіг 1 показаний загальний вигляд пропонованого теплогенератора, що складається із скомпонованих на рамі 6 корпуса 5 вентилятора 1, який забезпечує подачу повітря в топку для згоряння палива і подачу нагрітого повітря до обігріваємих об'єктів, а також через газовідвід 4 до теплообмінника 7 для нагрівання води, яка подається по трубопроводу 15 і, після нагрівання, відводиться по трубопроводу 16 На фіг 2 показаний вигляд теплогенератора спереду (вид А на фіг 1), а саме люки для завантаження палива 8, видалення золошлаків 9 та електрощит керування 13 вентилятором 1 На фіг 3, розріз В-В на фіг 1, показані колосникова решітка 10, яка для зручності установки на місце складається з двох частин і чотири контури нагріву 14, через які проходить повітря, що нагрівається Корпус 5 теплогенератора виконаний звареним зі сталевого листа і має циліндричну форму з привареним до нього конусом 12, що направляє потік повітря на обігрів об'єкта, що обслуговується Фланець на конусі дозволяє приєднувати розводящу систему трубопроводів для подачі тепла в необхідні місця, що значно підвищує коефіцієнт корисної дм теплогенератора Корпус закріплений на рамі 6 і укладає в собі топку 2 для твердого палива з подвійними люками завантаження палива 8 і видалення золи 9, а також регульованим піддувом, рукоятка керування яким 11 розташована на дверцятах люка золошлаковидалення Дверці топки і золонакопичувача постачені стержнями з пружинами, які щільно притискують їх до отворів при закриванні люків 8 і 9 Теплогенератор має чотири контури 14, які обдуваються повітрям, що забезпечує більш ефективну тепловіддачу, а також має теплообмінник 7, що обдувається гарячим повітрям, до нього по трубопроводу 15 подається холодна вода, а по трубопроводу 16 відводиться гаряча На верхній частині корпуса установлено вентилятор 1, що забезпечує подачу повітря в топку для згоряння палива і подачу підігрітого повітря до об'єктів, що обігріваються, а через газовідвід 4 - до теплообмінника 7 для нагрівання води Контроль за температурою повітря на виході з теплогенератора здійснюється періодично переносним термометром з максимальною межею виміру 100°С Паливо спалюється на колосниковій решітці 10 (фіг 3), що складається з двох частин Електрощит керування 13 монтується на рамі 6 чи навішується на СТІНІ будови (кабіни) на гаках, не далі чотирьох метрів від теплогенератора і служить для керування вентилятором 1 Живлення електроустаткування вентилятора здійснюється від мережі перемінного струму частотою 50Гц напругою 380В Потужність теплогенератора 50квт (42000ккал/годину) Вентилятор осьовий при споживаній потужності 0,37квт і частоті обертання 1400об/хв забезпечує подачу повітря в обсязі 4400м3/годину Паливо - вугілля, торф, дрова, відходи деревообробки, з можливим додаванням відпрацьованих масел, зношених шин і інших горючих ВІДХОДІВ Витрата вугілля з теплотворною здатністю бОООккал складає 7кг/годину, або 0,14кг на 1квт потужності, паливо може бути завантажене на восьмигодинну зміну в обсязі 54кг, при максимальному завантаженні не більш 200кг Максимальна тривалість горіння палива 36 годин, при цьому припустима температура повітря на виході не більш 60°С, при обігріві приміщення - 60°С, як повітряна завіса - 70°С Габаритні розміри установки, мм довжина 1650, ширина -1250, висота - 2280 Маса - 700кг Повна заводська готовність теплогенератора забезпечує його високу мобільність, нетривалі терміни монтажу і введення в експлуатацію При цьому не потрібно виконувати обмуровувальні чи мокрі кладочні роботи Теплогенератор може транспортуватися будьяким видом транспорту і встановлюватися в будівлі, що обслуговується, чи кабші-прибудові до неї, призначений для обігріву окремих споруджуваних і експлуатованих об'єктів у вугільній і інших галузях промисловості, а також сільському господарстві для обігріву ферм, сушіння зерна, овочів і інших цілей При необхідності, теплогенератор у короткий термін демонтується і переміщається на інший об'єкт 58685 Фіг 3 Розвіз В-В на фіг І Комп'ютерна верстка Е Гапоненко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
