Теплогенератор

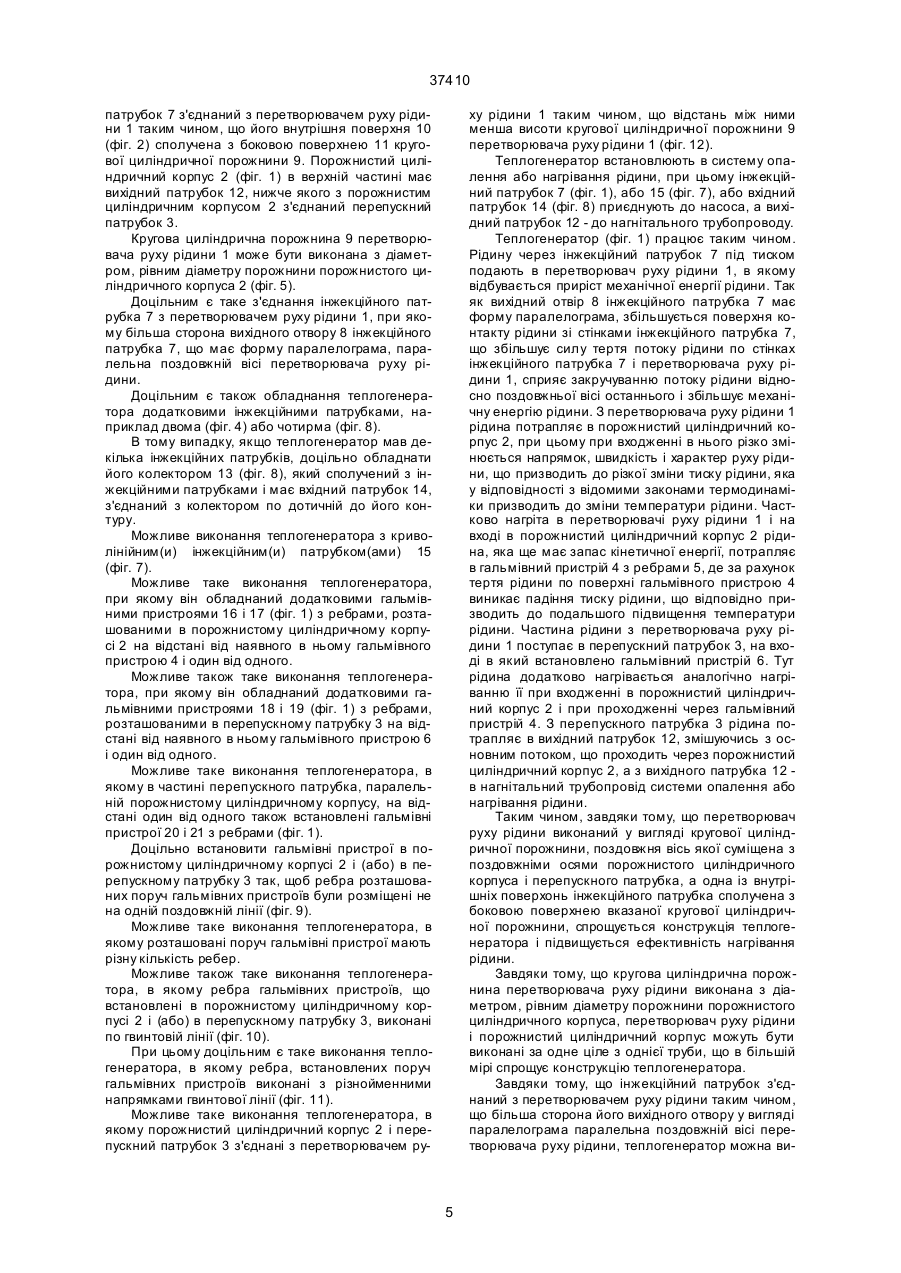

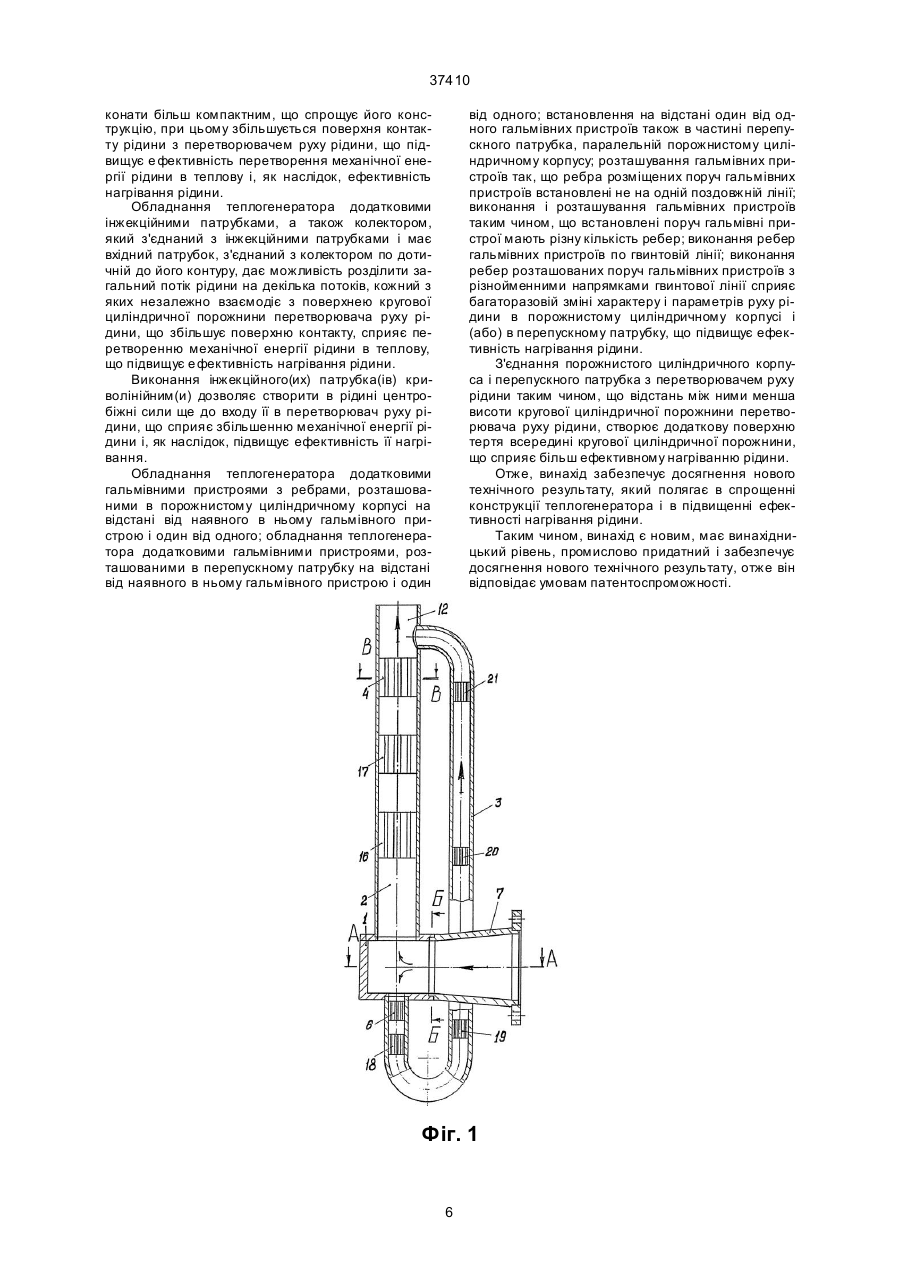

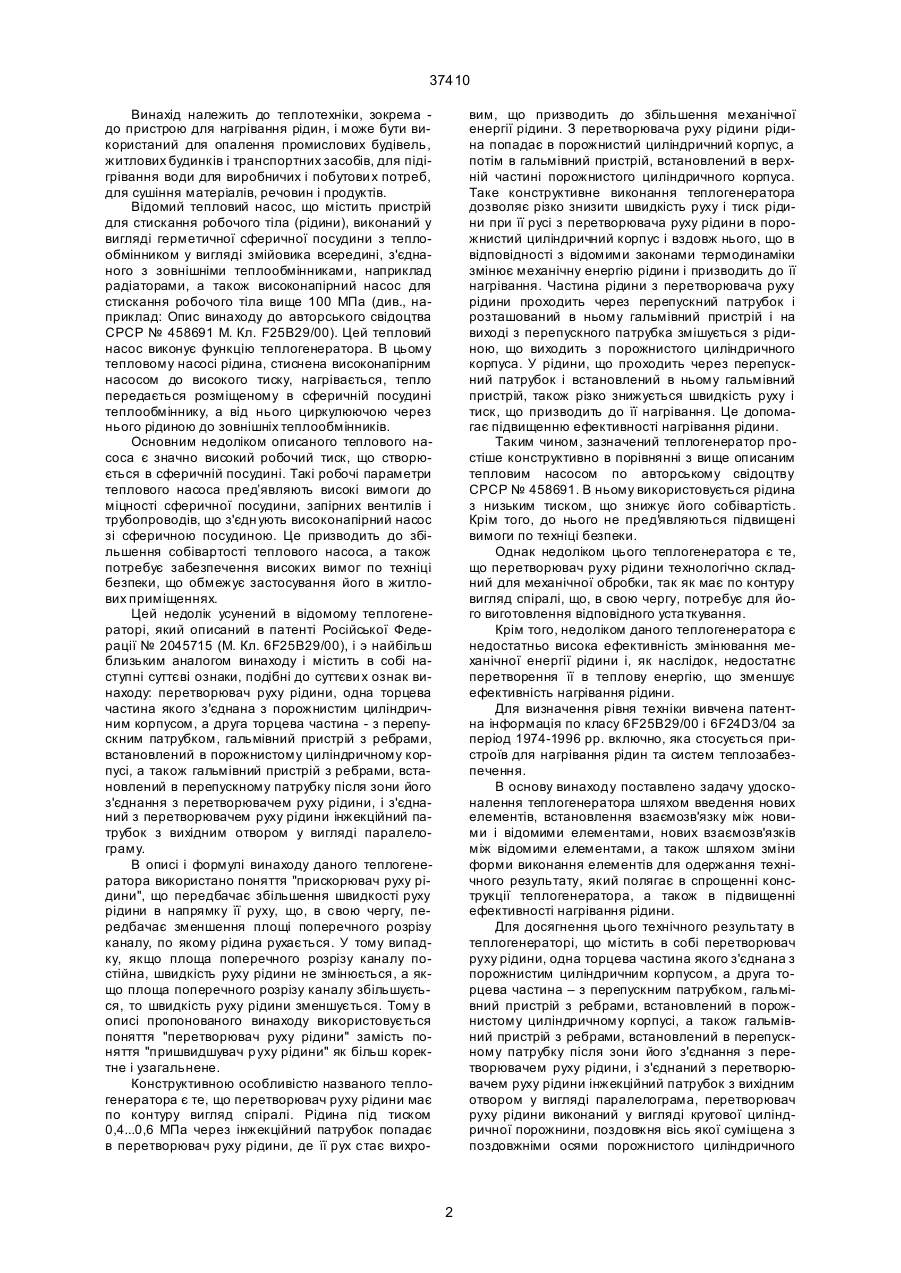

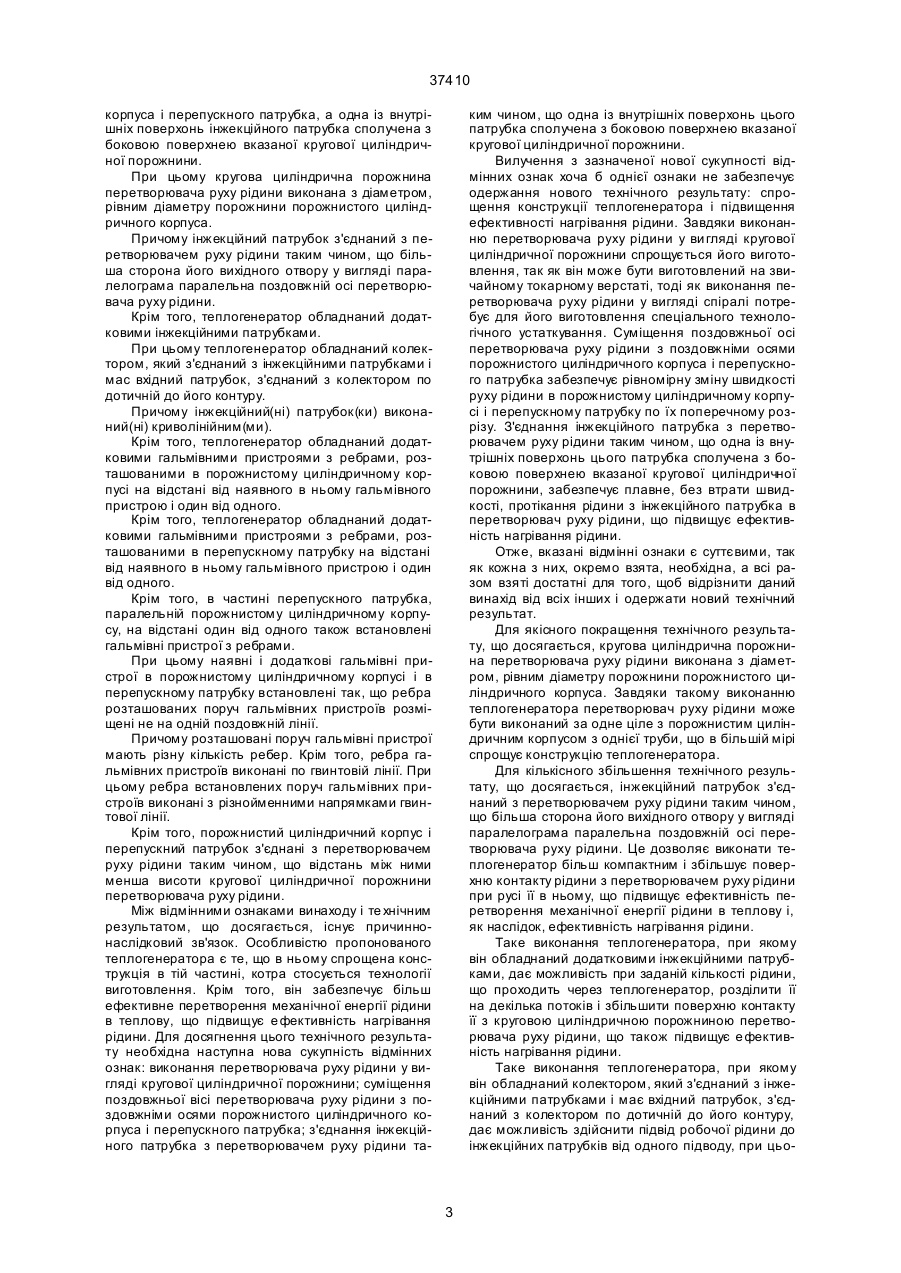

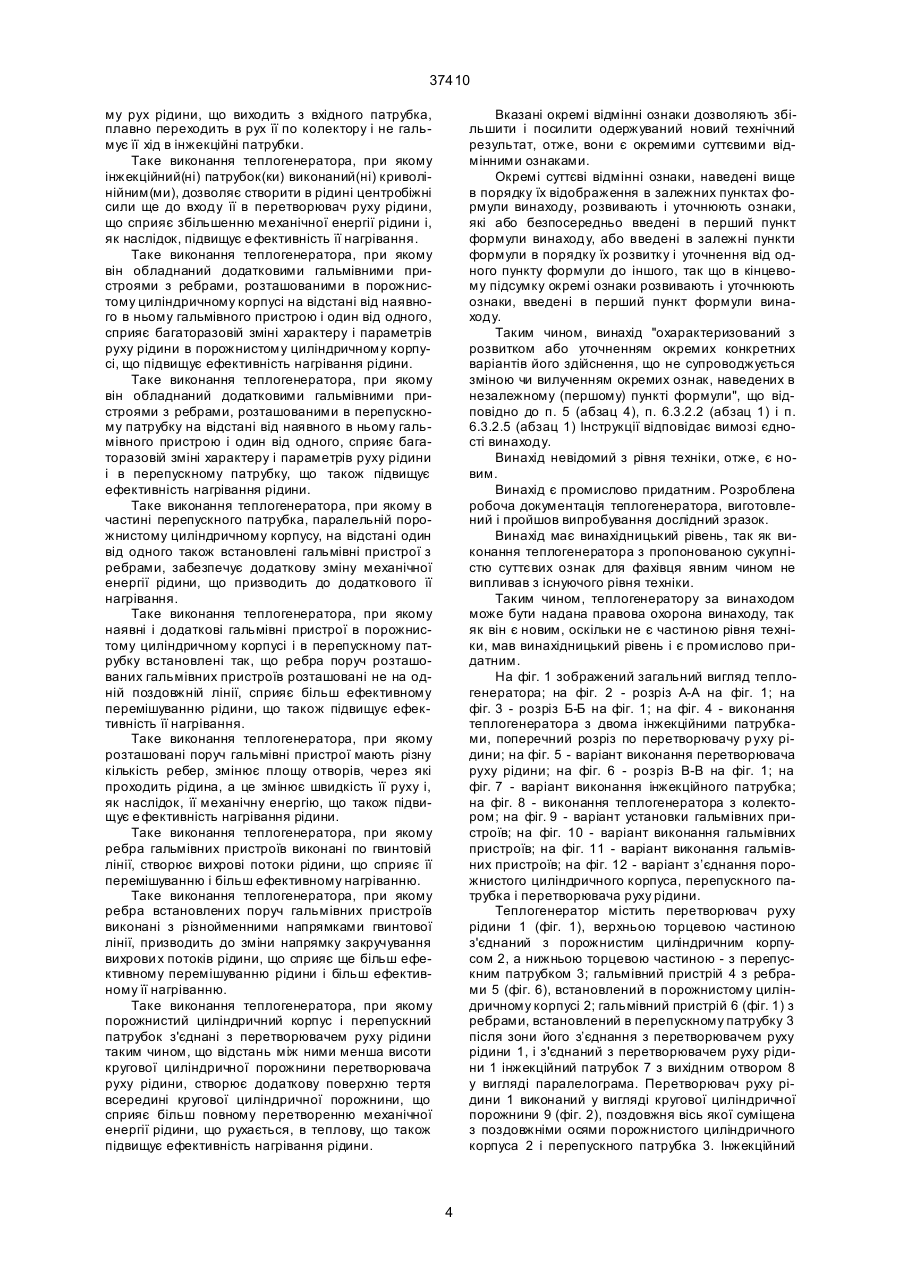

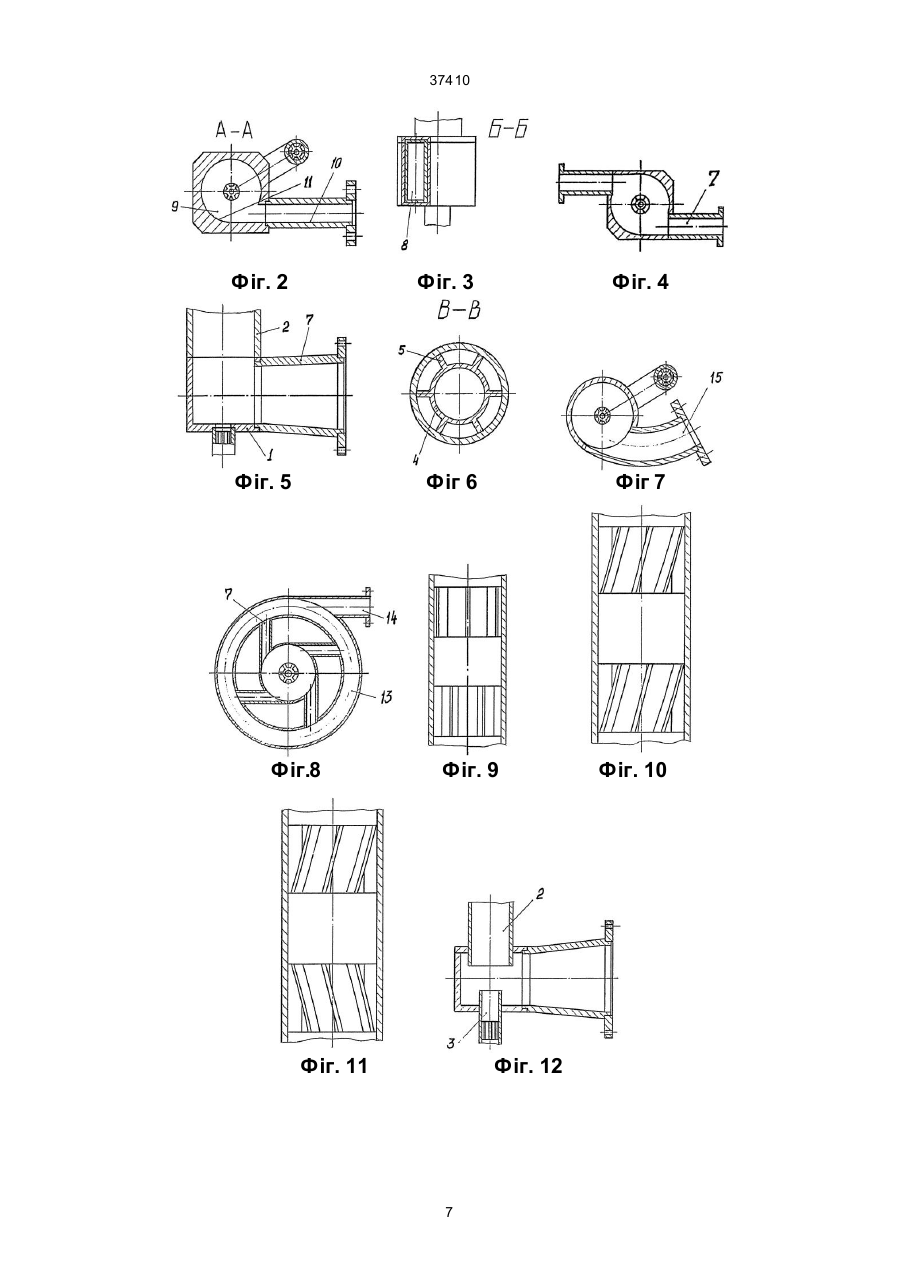

1. Теплогенератор, що містить в собі перетворювач руху рідини, одна торцева частина якого з'єднана з порожнистим циліндричним корпусом, а друга торцева частина - з перепускним патрубком, гальмівний пристрій з ребрами, встановлений в перепускному патрубку після зони його з'єднання з перетворювачем руху рідини, і з'єднаний з перетворювачем руху рідини інжекційний патрубок з вихідним отвором у вигляді паралелограма, який відрізняє ться тим, що перетворювач руху рідини виконаний у вигляді кругової циліндричної порожнини, поздовжня вісь якої суміщена з поздовжніми осями порожнистого циліндричного корпуса і перепускного патрубка, а одна із внутрішніх поверхонь інжекційного патрубка сполучена з боковою поверхнею вказаної кругової циліндричної порожнини. 2. Теплогенератор по п. 1, який відрізняється тим, що кругова циліндрична порожнина перетворювача руху рідини виконана з діаметром, рівним діаметру порожнини порожнистого циліндричного корпуса. 3. Теплогенератор по п. 1 або 2, який відрізняється тим, що інжекційний патрубок з'єднаний з перетворювачем руху рідини таким чином, що більша сторона його вихідного отвору у вигляді паралелограма паралельна поздовжній вісі перетворювача руху рідини. 4. Теплогенератор по п. 1, або 2, або 3, який відрізняється тим, що він обладнаний додатковими інжекційними патрубками. 5. Теплогенератор по п. 4, який відрізняється тим, що він обладнаний колектором, який з'єднаний з інжекційними патрубками і має вхідний патрубок, з'єднаний з колектором по дотичній до його контуру. 6. Теплогенератор по п. 1, або 2, або 3, який відрізняється тим, що інжекційний патрубок виконаний криволінійним. A (54) ТЕПЛОГЕНЕРАТОР 37410 Винахід належить до теплотехніки, зокрема до пристрою для нагрівання рідин, і може бути використаний для опалення промислових будівель, житлових будинків і транспортних засобів, для підігрівання води для виробничих і побутови х потреб, для сушіння матеріалів, речовин і продуктів. Відомий тепловий насос, що містить пристрій для стискання робочого тіла (рідини), виконаний у вигляді герметичної сферичної посудини з теплообмінником у вигляді змійовика всередині, з'єднаного з зовнішніми теплообмінниками, наприклад радіаторами, а також високонапірний насос для стискання робочого тіла вище 100 МПа (див., наприклад: Опис винаходу до авторського свідоцтва СРСР № 458691 М. Кл. F25В29/00). Цей тепловий насос виконує функцію теплогенератора. В цьому тепловому насосі рідина, стиснена високонапірним насосом до високого тиску, нагрівається, тепло передається розміщеному в сферичній посудині теплообміннику, а від нього циркулюючою через нього рідиною до зовнішніх теплообмінників. Основним недоліком описаного теплового насоса є значно високий робочий тиск, що створюється в сферичній посудині. Такі робочі параметри теплового насоса пред’являють високі вимоги до міцності сферичної посудини, запірних вентилів і трубопроводів, що з'єдн ують високонапірний насос зі сферичною посудиною. Це призводить до збільшення собівартості теплового насоса, а також потребує забезпечення високих вимог по техніці безпеки, що обмежує застосування його в житлових приміщеннях. Цей недолік усунений в відомому теплогенераторі, який описаний в патенті Російської Федерації № 2045715 (М. Кл. 6F25В29/00), і э найбільш близьким аналогом винаходу і містить в собі наступні суттєві ознаки, подібні до суттєви х ознак винаходу: перетворювач руху рідини, одна торцева частина якого з'єднана з порожнистим циліндричним корпусом, а друга торцева частина - з перепускним патрубком, гальмівний пристрій з ребрами, встановлений в порожнистому циліндричному корпусі, а також гальмівний пристрій з ребрами, встановлений в перепускному патрубку після зони його з'єднання з перетворювачем руху рідини, і з'єднаний з перетворювачем руху рідини інжекційний патрубок з вихідним отвором у вигляді паралелограму. В описі і формулі винаходу даного теплогенератора використано поняття "прискорювач руху рідини", що передбачає збільшення швидкості руху рідини в напрямку її руху, що, в свою чергу, передбачає зменшення площі поперечного розрізу каналу, по якому рідина рухається. У тому випадку, якщо площа поперечного розрізу каналу постійна, швидкість руху рідини не змінюється, а якщо площа поперечного розрізу каналу збільшується, то швидкість руху рідини зменшується. Тому в описі пропонованого винаходу використовується поняття "перетворювач руху рідини" замість поняття "пришвидшувач р уху рідини" як більш коректне і узагальнене. Конструктивною особливістю названого теплогенератора є те, що перетворювач руху рідини має по контуру вигляд спіралі. Рідина під тиском 0,4...0,6 МПа через інжекційний патрубок попадає в перетворювач руху рідини, де її рух стає вихро вим, що призводить до збільшення механічної енергії рідини. З перетворювача руху рідини рідина попадає в порожнистий циліндричний корпус, а потім в гальмівний пристрій, встановлений в верхній частині порожнистого циліндричного корпуса. Таке конструктивне виконання теплогенератора дозволяє різко знизити швидкість руху і тиск рідини при її русі з перетворювача руху рідини в порожнистий циліндричний корпус і вздовж нього, що в відповідності з відомими законами термодинаміки змінює механічну енергію рідини і призводить до її нагрівання. Частина рідини з перетворювача руху рідини проходить через перепускний патрубок і розташований в ньому гальмівний пристрій і на виході з перепускного патрубка змішується з рідиною, що виходить з порожнистого циліндричного корпуса. У рідини, що проходить через перепускний патрубок і встановлений в ньому гальмівний пристрій, також різко знижується швидкість руху і тиск, що призводить до її нагрівання. Це допомагає підвищенню ефективності нагрівання рідини. Таким чином, зазначений теплогенератор простіше конструктивно в порівнянні з вище описаним тепловим насосом по авторському свідоцтву СРСР № 458691. В ньому використовується рідина з низьким тиском, що знижує його собівартість. Крім того, до нього не пред'являються підвищені вимоги по техніці безпеки. Однак недоліком цього теплогенератора є те, що перетворювач руху рідини технологічно складний для механічної обробки, так як має по контуру вигляд спіралі, що, в свою чергу, потребує для його виготовлення відповідного уста ткування. Крім того, недоліком даного теплогенератора є недостатньо висока ефективність змінювання механічної енергії рідини і, як наслідок, недостатнє перетворення її в теплову енергію, що зменшує ефективність нагрівання рідини. Для визначення рівня техніки вивчена патентна інформація по класу 6F25В29/00 і 6F24D3/04 за період 1974-1996 pp. включно, яка стосується пристроїв для нагрівання рідин та систем теплозабезпечення. В основу винаходу поставлено задачу удосконалення теплогенератора шляхом введення нових елементів, встановлення взаємозв'язку між новими і відомими елементами, нових взаємозв'язків між відомими елементами, а також шляхом зміни форми виконання елементів для одержання технічного результату, який полягає в спрощенні конструкції теплогенератора, а також в підвищенні ефективності нагрівання рідини. Для досягнення цього технічного результату в теплогенераторі, що містить в собі перетворювач руху рідини, одна торцева частина якого з'єднана з порожнистим циліндричним корпусом, а друга торцева частина – з перепускним патрубком, гальмівний пристрій з ребрами, встановлений в порожнистому циліндричному корпусі, а також гальмівний пристрій з ребрами, встановлений в перепускному патрубку після зони його з'єднання з перетворювачем руху рідини, і з'єднаний з перетворювачем руху рідини інжекційний патрубок з вихідним отвором у вигляді паралелограма, перетворювач руху рідини виконаний у вигляді кругової циліндричної порожнини, поздовжня вісь якої суміщена з поздовжніми осями порожнистого циліндричного 2 37410 корпуса і перепускного патрубка, а одна із внутрішніх поверхонь інжекційного патрубка сполучена з боковою поверхнею вказаної кругової циліндричної порожнини. При цьому кругова циліндрична порожнина перетворювача руху рідини виконана з діаметром, рівним діаметру порожнини порожнистого циліндричного корпуса. Причому інжекційний патрубок з'єднаний з перетворювачем руху рідини таким чином, що більша сторона його вихідного отвору у вигляді паралелограма паралельна поздовжній осі перетворювача руху рідини. Крім того, теплогенератор обладнаний додатковими інжекційними патрубками. При цьому теплогенератор обладнаний колектором, який з'єднаний з інжекційними патрубками і мас вхідний патрубок, з'єднаний з колектором по дотичній до його контуру. Причому інжекційний(ні) патрубок(ки) виконаний(ні) криволінійним(ми). Крім того, теплогенератор обладнаний додатковими гальмівними пристроями з ребрами, розташованими в порожнистому циліндричному корпусі на відстані від наявного в ньому гальмівного пристрою і один від одного. Крім того, теплогенератор обладнаний додатковими гальмівними пристроями з ребрами, розташованими в перепускному патрубку на відстані від наявного в ньому гальмівного пристрою і один від одного. Крім того, в частині перепускного патрубка, паралельній порожнистому циліндричному корпусу, на відстані один від одного також встановлені гальмівні пристрої з ребрами. При цьому наявні і додаткові гальмівні пристрої в порожнистому циліндричному корпусі і в перепускному патрубку встановлені так, що ребра розташованих поруч гальмівних пристроїв розміщені не на одній поздовжній лінії. Причому розташовані поруч гальмівні пристрої мають різну кількість ребер. Крім того, ребра гальмівних пристроїв виконані по гвинтовій лінії. При цьому ребра встановлених поруч гальмівних пристроїв виконані з різнойменними напрямками гвинтової лінії. Крім того, порожнистий циліндричний корпус і перепускний патрубок з'єднані з перетворювачем руху рідини таким чином, що відстань між ними менша висоти кругової циліндричної порожнини перетворювача руху рідини. Між відмінними ознаками винаходу і те хнічним результатом, що досягається, існує причиннонаслідковий зв'язок. Особливістю пропонованого теплогенератора є те, що в ньому спрощена конструкція в тій частині, котра стосується технології виготовлення. Крім того, він забезпечує більш ефективне перетворення механічної енергії рідини в теплову, що підвищує е фективність нагрівання рідини. Для досягнення цього технічного результату необхідна наступна нова сукупність відмінних ознак: виконання перетворювача руху рідини у вигляді кругової циліндричної порожнини; суміщення поздовжньої вісі перетворювача руху рідини з поздовжніми осями порожнистого циліндричного корпуса і перепускного патрубка; з'єднання інжекційного патрубка з перетворювачем руху рідини та ким чином, що одна із внутрішніх поверхонь цього патрубка сполучена з боковою поверхнею вказаної кругової циліндричної порожнини. Вилучення з зазначеної нової сукупності відмінних ознак хоча б однієї ознаки не забезпечує одержання нового технічного результату: спрощення конструкції теплогенератора і підвищення ефективності нагрівання рідини. Завдяки виконанню перетворювача руху рідини у ви гляді кругової циліндричної порожнини спрощується його виготовлення, так як він може бути виготовлений на звичайному токарному верстаті, тоді як виконання перетворювача руху рідини у вигляді спіралі потребує для його виготовлення спеціального технологічного устаткування. Суміщення поздовжньої осі перетворювача руху рідини з поздовжніми осями порожнистого циліндричного корпуса і перепускного патрубка забезпечує рівномірну зміну швидкості руху рідини в порожнистому циліндричному корпусі і перепускному патрубку по їх поперечному розрізу. З'єднання інжекційного патрубка з перетворювачем руху рідини таким чином, що одна із внутрішніх поверхонь цього патрубка сполучена з боковою поверхнею вказаної кругової циліндричної порожнини, забезпечує плавне, без втрати швидкості, протікання рідини з інжекційного патрубка в перетворювач руху рідини, що підвищує ефективність нагрівання рідини. Отже, вказані відмінні ознаки є суттєвими, так як кожна з них, окремо взята, необхідна, а всі разом взяті достатні для того, щоб відрізнити даний винахід від всіх інших і одержати новий технічний результат. Для якісного покращення технічного результату, що досягається, кругова циліндрична порожнина перетворювача руху рідини виконана з діаметром, рівним діаметру порожнини порожнистого циліндричного корпуса. Завдяки такому виконанню теплогенератора перетворювач руху рідини може бути виконаний за одне ціле з порожнистим циліндричним корпусом з однієї труби, що в більшій мірі спрощує конструкцію теплогенератора. Для кількісного збільшення технічного результату, що досягається, інжекційний патрубок з'єднаний з перетворювачем руху рідини таким чином, що більша сторона його вихідного отвору у вигляді паралелограма паралельна поздовжній осі перетворювача руху рідини. Це дозволяє виконати теплогенератор більш компактним і збільшує поверхню контакту рідини з перетворювачем руху рідини при русі її в ньому, що підвищує ефективність перетворення механічної енергії рідини в теплову і, як наслідок, ефективність нагрівання рідини. Таке виконання теплогенератора, при якому він обладнаний додатковими інжекційними патрубками, дає можливість при заданій кількості рідини, що проходить через теплогенератор, розділити її на декілька потоків і збільшити поверхню контакту її з круговою циліндричною порожниною перетворювача руху рідини, що також підвищує е фективність нагрівання рідини. Таке виконання теплогенератора, при якому він обладнаний колектором, який з'єднаний з інжекційними патрубками і має вхідний патрубок, з'єднаний з колектором по дотичній до його контуру, дає можливість здійснити підвід робочої рідини до інжекційних патрубків від одного підводу, при цьо 3 37410 му рух рідини, що виходить з вхідного патрубка, плавно переходить в рух її по колектору і не гальмує її хід в інжекційні патрубки. Таке виконання теплогенератора, при якому інжекційний(ні) патрубок(ки) виконаний(ні) криволінійним(ми), дозволяє створити в рідині центробіжні сили ще до входу її в перетворювач руху рідини, що сприяє збільшенню механічної енергії рідини і, як наслідок, підвищує е фективність її нагрівання. Таке виконання теплогенератора, при якому він обладнаний додатковими гальмівними пристроями з ребрами, розташованими в порожнистому циліндричному корпусі на відстані від наявного в ньому гальмівного пристрою і один від одного, сприяє багаторазовій зміні характеру і параметрів руху рідини в порожнистому циліндричному корпусі, що підвищує ефективність нагрівання рідини. Таке виконання теплогенератора, при якому він обладнаний додатковими гальмівними пристроями з ребрами, розташованими в перепускному патрубку на відстані від наявного в ньому гальмівного пристрою і один від одного, сприяє багаторазовій зміні характеру і параметрів руху рідини і в перепускному патрубку, що також підвищує ефективність нагрівання рідини. Таке виконання теплогенератора, при якому в частині перепускного патрубка, паралельній порожнистому циліндричному корпусу, на відстані один від одного також встановлені гальмівні пристрої з ребрами, забезпечує додаткову зміну механічної енергії рідини, що призводить до додаткового її нагрівання. Таке виконання теплогенератора, при якому наявні і додаткові гальмівні пристрої в порожнистому циліндричному корпусі і в перепускному патрубку встановлені так, що ребра поруч розташованих гальмівних пристроїв розташовані не на одній поздовжній лінії, сприяє більш ефективному перемішуванню рідини, що також підвищує ефективність її нагрівання. Таке виконання теплогенератора, при якому розташовані поруч гальмівні пристрої мають різну кількість ребер, змінює площу отворів, через які проходить рідина, а це змінює швидкість її руху і, як наслідок, її механічну енергію, що також підвищує е фективність нагрівання рідини. Таке виконання теплогенератора, при якому ребра гальмівних пристроїв виконані по гвинтовій лінії, створює вихрові потоки рідини, що сприяє її перемішуванню і більш ефективному нагріванню. Таке виконання теплогенератора, при якому ребра встановлених поруч гальмівних пристроїв виконані з різнойменними напрямками гвинтової лінії, призводить до зміни напрямку закручування вихрови х потоків рідини, що сприяє ще більш ефективному перемішуванню рідини і більш ефективному її нагріванню. Таке виконання теплогенератора, при якому порожнистий циліндричний корпус і перепускний патрубок з'єднані з перетворювачем руху рідини таким чином, що відстань між ними менша висоти кругової циліндричної порожнини перетворювача руху рідини, створює додаткову поверхню тертя всередині кругової циліндричної порожнини, що сприяє більш повному перетворенню механічної енергії рідини, що рухається, в теплову, що також підвищує ефективність нагрівання рідини. Вказані окремі відмінні ознаки дозволяють збільшити і посилити одержуваний новий технічний результат, отже, вони є окремими суттєвими відмінними ознаками. Окремі суттєві відмінні ознаки, наведені вище в порядку їх відображення в залежних пунктах формули винаходу, розвивають і уточнюють ознаки, які або безпосередньо введені в перший пункт формули винаходу, або введені в залежні пункти формули в порядку їх розвитку і уточнення від одного пункту формули до іншого, так що в кінцевому підсумку окремі ознаки розвивають і уточнюють ознаки, введені в перший пункт формули винаходу. Таким чином, винахід "охарактеризований з розвитком або уточненням окремих конкретних варіантів його здійснення, що не супроводжується зміною чи вилученням окремих ознак, наведених в незалежному (першому) пункті формули", що відповідно до п. 5 (абзац 4), п. 6.3.2.2 (абзац 1) і п. 6.3.2.5 (абзац 1) Інструкції відповідає вимозі єдності винаходу. Винахід невідомий з рівня техніки, отже, є новим. Винахід є промислово придатним. Розроблена робоча документація теплогенератора, виготовлений і пройшов випробування дослідний зразок. Винахід має винахідницький рівень, так як виконання теплогенератора з пропонованою сукупністю суттєвих ознак для фахівця явним чином не випливав з існуючого рівня техніки. Таким чином, теплогенератору за винаходом може бути надана правова охорона винаходу, так як він є новим, оскільки не є частиною рівня техніки, мав винахідницький рівень і є промислово придатним. На фіг. 1 зображений загальний вигляд теплогенератора; на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз Б-Б на фіг. 1; на фіг. 4 - виконання теплогенератора з двома інжекційними патрубками, поперечний розріз по перетворювачу р уху рідини; на фіг. 5 - варіант виконання перетворювача руху рідини; на фіг. 6 - розріз В-В на фіг. 1; на фіг. 7 - варіант виконання інжекційного патрубка; на фіг. 8 - виконання теплогенератора з колектором; на фіг. 9 - варіант установки гальмівних пристроїв; на фіг. 10 - варіант виконання гальмівних пристроїв; на фіг. 11 - варіант виконання гальмівних пристроїв; на фіг. 12 - варіант з’єднання порожнистого циліндричного корпуса, перепускного патрубка і перетворювача руху рідини. Теплогенератор містить перетворювач руху рідини 1 (фіг. 1), верхньою торцевою частиною з'єднаний з порожнистим циліндричним корпусом 2, а нижньою торцевою частиною - з перепускним патрубком 3; гальмівний пристрій 4 з ребрами 5 (фіг. 6), встановлений в порожнистому циліндричному корпусі 2; гальмівний пристрій 6 (фіг. 1) з ребрами, встановлений в перепускному патрубку 3 після зони його з’єднання з перетворювачем руху рідини 1, і з'єднаний з перетворювачем руху рідини 1 інжекційний патрубок 7 з вихідним отвором 8 у вигляді паралелограма. Перетворювач руху рідини 1 виконаний у вигляді кругової циліндричної порожнини 9 (фіг. 2), поздовжня вісь якої суміщена з поздовжніми осями порожнистого циліндричного корпуса 2 і перепускного патрубка 3. Інжекційний 4 37410 патрубок 7 з'єднаний з перетворювачем руху рідини 1 таким чином, що його внутрішня поверхня 10 (фіг. 2) сполучена з боковою поверхнею 11 кругової циліндричної порожнини 9. Порожнистий циліндричний корпус 2 (фіг. 1) в верхній частині має вихідний патрубок 12, нижче якого з порожнистим циліндричним корпусом 2 з'єднаний перепускний патрубок 3. Кругова циліндрична порожнина 9 перетворювача руху рідини 1 може бути виконана з діаметром, рівним діаметру порожнини порожнистого циліндричного корпуса 2 (фіг. 5). Доцільним є таке з'єднання інжекційного патрубка 7 з перетворювачем руху рідини 1, при якому більша сторона вихідного отвору 8 інжекційного патрубка 7, що має форму паралелограма, паралельна поздовжній вісі перетворювача руху рідини. Доцільним є також обладнання теплогенератора додатковими інжекційними патрубками, наприклад двома (фіг. 4) або чотирма (фіг. 8). В тому випадку, якщо теплогенератор мав декілька інжекційних патрубків, доцільно обладнати його колектором 13 (фіг. 8), який сполучений з інжекційними патрубками і має вхідний патрубок 14, з'єднаний з колектором по дотичній до його контуру. Можливе виконання теплогенератора з криволінійним(и) інжекційним(и) патрубком(ами) 15 (фіг. 7). Можливе таке виконання теплогенератора, при якому він обладнаний додатковими гальмівними пристроями 16 і 17 (фіг. 1) з ребрами, розташованими в порожнистому циліндричному корпусі 2 на відстані від наявного в ньому гальмівного пристрою 4 і один від одного. Можливе також таке виконання теплогенератора, при якому він обладнаний додатковими гальмівними пристроями 18 і 19 (фіг. 1) з ребрами, розташованими в перепускному патрубку 3 на відстані від наявного в ньому гальмівного пристрою 6 і один від одного. Можливе таке виконання теплогенератора, в якому в частині перепускного патрубка, паралельній порожнистому циліндричному корпусу, на відстані один від одного також встановлені гальмівні пристрої 20 і 21 з ребрами (фіг. 1). Доцільно встановити гальмівні пристрої в порожнистому циліндричному корпусі 2 і (або) в перепускному патрубку 3 так, щоб ребра розташованих поруч гальмівних пристроїв були розміщені не на одній поздовжній лінії (фіг. 9). Можливе таке виконання теплогенератора, в якому розташовані поруч гальмівні пристрої мають різну кількість ребер. Можливе також таке виконання теплогенератора, в якому ребра гальмівних пристроїв, що встановлені в порожнистому циліндричному корпусі 2 і (або) в перепускному патрубку 3, виконані по гвинтовій лінії (фіг. 10). При цьому доцільним є таке виконання теплогенератора, в якому ребра, встановлених поруч гальмівних пристроїв виконані з різнойменними напрямками гвинтової лінії (фіг. 11). Можливе таке виконання теплогенератора, в якому порожнистий циліндричний корпус 2 і перепускний патрубок 3 з'єднані з перетворювачем ру ху рідини 1 таким чином, що відстань між ними менша висоти кругової циліндричної порожнини 9 перетворювача руху рідини 1 (фіг. 12). Теплогенератор встановлюють в систему опалення або нагрівання рідини, при цьому інжекційний патрубок 7 (фіг. 1), або 15 (фіг. 7), або вхідний патрубок 14 (фіг. 8) приєднують до насоса, а вихідний патрубок 12 - до нагнітального трубопроводу. Теплогенератор (фіг. 1) працює таким чином. Рідину через інжекційний патрубок 7 під тиском подають в перетворювач руху рідини 1, в якому відбувається приріст механічної енергії рідини. Так як вихідний отвір 8 інжекційного патрубка 7 має форму паралелограма, збільшується поверхня контакту рідини зі стінками інжекційного патрубка 7, що збільшує силу тертя потоку рідини по стінках інжекційного патрубка 7 і перетворювача руху рідини 1, сприяє закручуванню потоку рідини відносно поздовжньої вісі останнього і збільшує механічну енергію рідини. З перетворювача руху рідини 1 рідина потрапляє в порожнистий циліндричний корпус 2, при цьому при входженні в нього різко змінюється напрямок, швидкість і характер руху рідини, що призводить до різкої зміни тиску рідини, яка у відповідності з відомими законами термодинаміки призводить до зміни температури рідини. Частково нагріта в перетворювачі руху рідини 1 і на вході в порожнистий циліндричний корпус 2 рідина, яка ще має запас кінетичної енергії, потрапляє в гальмівний пристрій 4 з ребрами 5, де за рахунок тертя рідини по поверхні гальмівного пристрою 4 виникає падіння тиску рідини, що відповідно призводить до подальшого підвищення температури рідини. Частина рідини з перетворювача руху рідини 1 поступає в перепускний патрубок 3, на вході в який встановлено гальмівний пристрій 6. Тут рідина додатково нагрівається аналогічно нагріванню її при входженні в порожнистий циліндричний корпус 2 і при проходженні через гальмівний пристрій 4. З перепускного патрубка 3 рідина потрапляє в вихідний патрубок 12, змішуючись з основним потоком, що проходить через порожнистий циліндричний корпус 2, а з вихідного патрубка 12 в нагнітальний трубопровід системи опалення або нагрівання рідини. Таким чином, завдяки тому, що перетворювач руху рідини виконаний у вигляді кругової циліндричної порожнини, поздовжня вісь якої суміщена з поздовжніми осями порожнистого циліндричного корпуса і перепускного патрубка, а одна із внутрішніх поверхонь інжекційного патрубка сполучена з боковою поверхнею вказаної кругової циліндричної порожнини, спрощується конструкція теплогенератора і підвищується ефективність нагрівання рідини. Завдяки тому, що кругова циліндрична порожнина перетворювача руху рідини виконана з діаметром, рівним діаметру порожнини порожнистого циліндричного корпуса, перетворювач руху рідини і порожнистий циліндричний корпус можуть бути виконані за одне ціле з однієї труби, що в більшій мірі спрощує конструкцію теплогенератора. Завдяки тому, що інжекційний патрубок з'єднаний з перетворювачем руху рідини таким чином, що більша сторона його вихідного отвору у вигляді паралелограма паралельна поздовжній вісі перетворювача руху рідини, теплогенератор можна ви 5 37410 конати більш компактним, що спрощує його конструкцію, при цьому збільшується поверхня контакту рідини з перетворювачем руху рідини, що підвищує е фективність перетворення механічної енергії рідини в теплову і, як наслідок, ефективність нагрівання рідини. Обладнання теплогенератора додатковими інжекційними патрубками, а також колектором, який з'єднаний з інжекційними патрубками і має вхідний патрубок, з'єднаний з колектором по дотичній до його контуру, дає можливість розділити загальний потік рідини на декілька потоків, кожний з яких незалежно взаємодіє з поверхнею кругової циліндричної порожнини перетворювача руху рідини, що збільшує поверхню контакту, сприяє перетворенню механічної енергії рідини в теплову, що підвищує е фективність нагрівання рідини. Виконання інжекційного(их) патрубка(ів) криволінійним(и) дозволяє створити в рідині центробіжні сили ще до входу її в перетворювач руху рідини, що сприяє збільшенню механічної енергії рідини і, як наслідок, підвищує ефективність її нагрівання. Обладнання теплогенератора додатковими гальмівними пристроями з ребрами, розташованими в порожнистому циліндричному корпусі на відстані від наявного в ньому гальмівного пристрою і один від одного; обладнання теплогенератора додатковими гальмівними пристроями, розташованими в перепускному патрубку на відстані від наявного в ньому гальмівного пристрою і один від одного; встановлення на відстані один від одного гальмівних пристроїв також в частині перепускного патрубка, паралельній порожнистому циліндричному корпусу; розташування гальмівних пристроїв так, що ребра розміщених поруч гальмівних пристроїв встановлені не на одній поздовжній лінії; виконання і розташування гальмівних пристроїв таким чином, що встановлені поруч гальмівні пристрої мають різну кількість ребер; виконання ребер гальмівних пристроїв по гвинтовій лінії; виконання ребер розташованих поруч гальмівних пристроїв з різнойменними напрямками гвинтової лінії сприяє багаторазовій зміні характеру і параметрів руху рідини в порожнистому циліндричному корпусі і (або) в перепускному патрубку, що підвищує ефективність нагрівання рідини. З'єднання порожнистого циліндричного корпуса і перепускного патрубка з перетворювачем руху рідини таким чином, що відстань між ними менша висоти кругової циліндричної порожнини перетворювача руху рідини, створює додаткову поверхню тертя всередині кругової циліндричної порожнини, що сприяє більш ефективному нагріванню рідини. Отже, винахід забезпечує досягнення нового технічного результату, який полягає в спрощенні конструкції теплогенератора і в підвищенні ефективності нагрівання рідини. Таким чином, винахід є новим, має винахідницький рівень, промислово придатний і забезпечує досягнення нового технічного результату, отже він відповідає умовам патентоспроможності. Фіг. 1 6 37410 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг 6 Фіг 7 Фіг.8 Фіг. 9 Фіг. 11 Фіг. 12 7 Фіг. 10 37410 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
