Пристрій захисту від пофазної несиметрії струмів конденсаторної батареї

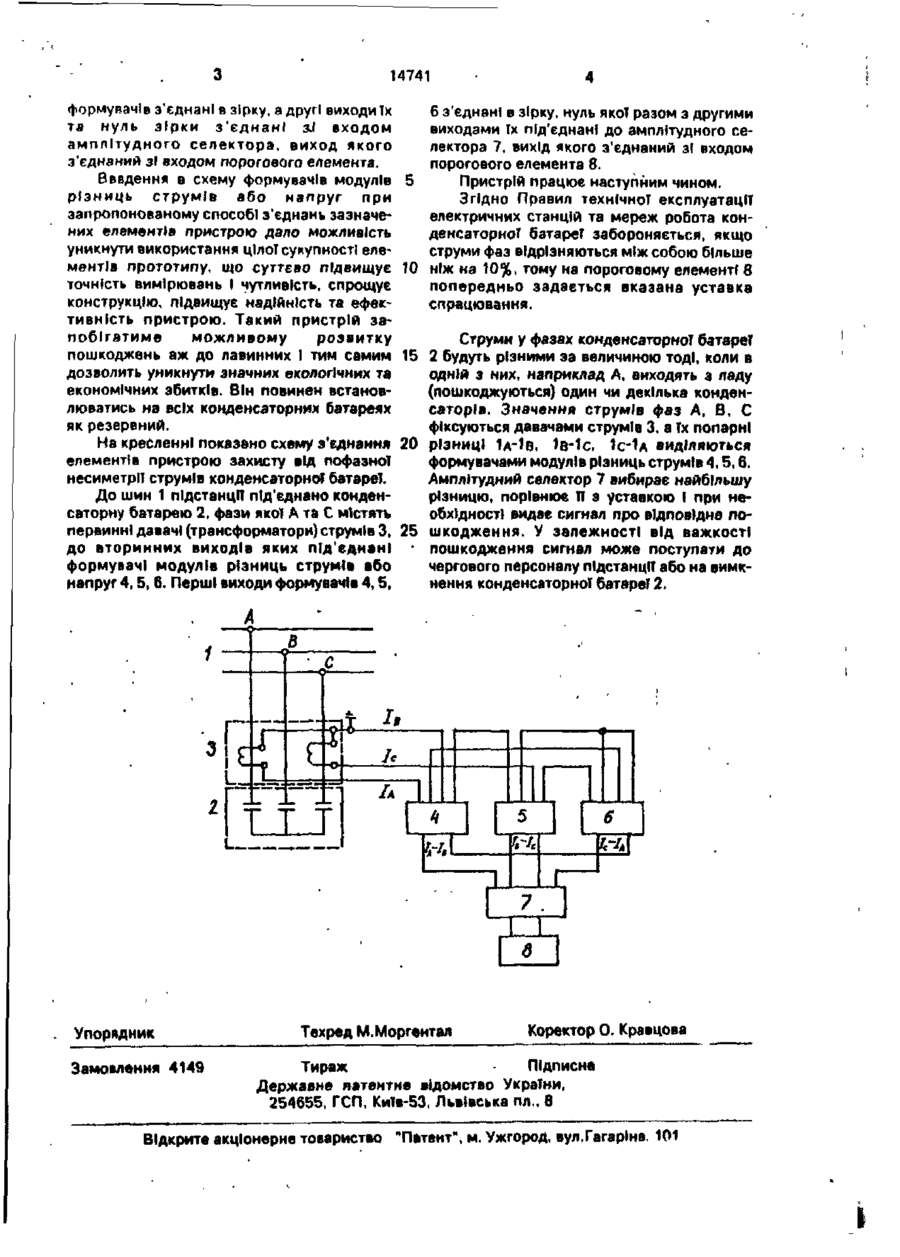

Пристрій захисту від пофазної несиметрІТ струмів конденсаторної батареї, що містить первинні давачі струмів конденсаторної батареї, амплітудний селектор І пороговий елемент, який в і д р і з н я є т ь с я тим, що він додатково містить формувачі модулів різниць струмів або напруг, до входів яких під'єднані виходи по меншій мірі двох давачів (трансформаторів) струмів, перші виходи формувачів з'єднані в зірку, а другі виходи їх та нуль зірки з'єднані зі входом амплітудного селектора, вихід якого з'єднаний зі входом порогового елемента. Винахід відноситься до електроенергетики І конкретно стосується пристроїв релейного захисту конденсаторних батарей, що встановлені на підстанціях енергосистем. Відомий пристрій захисту конденсаторних батарей, що містить трансформатори струму та напруги (авт.св. СРСР № 1198642, кл. Н 02 Н 7/16, 06.06.85, БИ Мг 46). Він містить додатковий трансформатор напруги та фізичну модель конденсаторної батареї, що призводить до внесення в схему вимірів додаткових похибок І знижує чутливість та надійність пристрою. Найбільш близьким за технічною суттю є пристрій для захисту конденсаторноТ батареї, який крім шинного та роздільного трансформаторів напруги, фізичної моделі конденсаторноТ батареї, містить первинні давачі (трансформатори), струмів, амплітудний селектор та пороговий елемент (авт.св. СРСР І* 1742935, кл. Н 02 Н 7/16, 3/08;23.06.92, БИ №23). Однак даний пристрій також має невисокі чутливість та надійність, складний та незручний у технічній реалізації. В основу винаходу поставлено задачу вдосконалення пристрою ззхисту від пофазної несиметрії струмів фаз конденсаторної батареї І шляхом зміни схемного рішення забезпечити підвищення точности чутливості та надійності його роботи. Поставлена задача розв'язується тим, що пристрій захисту від пофазної несиметрії струмів фазз конденсаторної батареї, який містить первинні давачі струмів конденсаторної батареї, амплітудний селектор 1 пороговий елемент, згідно винаходу, додатково містить фомувачі модулів різниць струмів або напруг, до входів яких під'єднані по меншій мірі виходи двох давачів (трансформаторів) струмів, перші виходи 14741 формувачів з'єднані в зірку, а другі виходи Тх тя нуль зірки з'єднані зі входом амплітудного селектора, виход якого з'єднаний зі входом порогового елемента. Введення в схему формувачів модулів різниць струмів або напруг при запропонованому способі з'єднань зазначених елементів пристрою дало можливість уникнути використання цілої сукупності елементів прототипу, що суттєво підвищує точність вимірювань І чутливість, спрощує конструкцію, підвищує надійність та ефективність пристрою. Такий пристрій запобігатиме можливому розвитку пошкоджень аж до лавинних І тим самим дозволить уникнути значних екологічних та економічних збитків. Він повинен встановлюватись на всіх конденсаторних батареях як резервний. На кресленні показано схему з'єднання елементів пристрою захисту від пофазноТ несиметріт струмів конденсаторної батареї. До шин 1 підстанції під'єднано конденсаторну батарею 2, фази якої А та С містять первинні давачі (трансформатори) струмів 3, до вторинних виходів яких під'єднані формувачі модулів різниць струмів або напруг 4,5,6. Перші виходи формувачів 4,5, Упорядник Замовлення 4149 6 з'єднані в зірку, нуль якої разом з другими виходами U під'єднані до амплітудного селектора 7, вихід якого з'єднаний зі входом порогового елемента 8. 5 Пристрій працює наступним чином. Згідно Правил технічної експлуатації електричних станцій та мереж робота конденсаторної батареї забороняється, якщо струми фаз відрізняються між собою більше 10 ніж на 10%, тому на пороговому елементі 8 попередньо задається вказана уставка спрацювання. Струми у фазах конденсаторної батареї 15 2 будуть різними за величиною тоді, коли в одній з них, наприклад А, виходять з ладу (пошкоджуються) один чи декілька конденсаторів. Значення струмів фаз А, В, С фіксуються давачами струмів 3, а їх попарні 20 РІЗНИЦІ ІД-І8. ІВ-ІС. ІС-ІА ВИДІЛЯЮТЬСЯ формувачами модулів різниць струмів 4,5,6. Амплітудний селектор 7 вибирає найбільшу різницю, порівнює її з уставкою І при необхідності видає сигнал про відповідне по25 шкодження. У залежності від важкості - пошкодження сигнал може поступати до чергового персоналу підстанції або на вимкнення конденсаторної батареї 2. Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІнв. 101
