Пристрій для промивки фільтрів на вибої свердловин псг

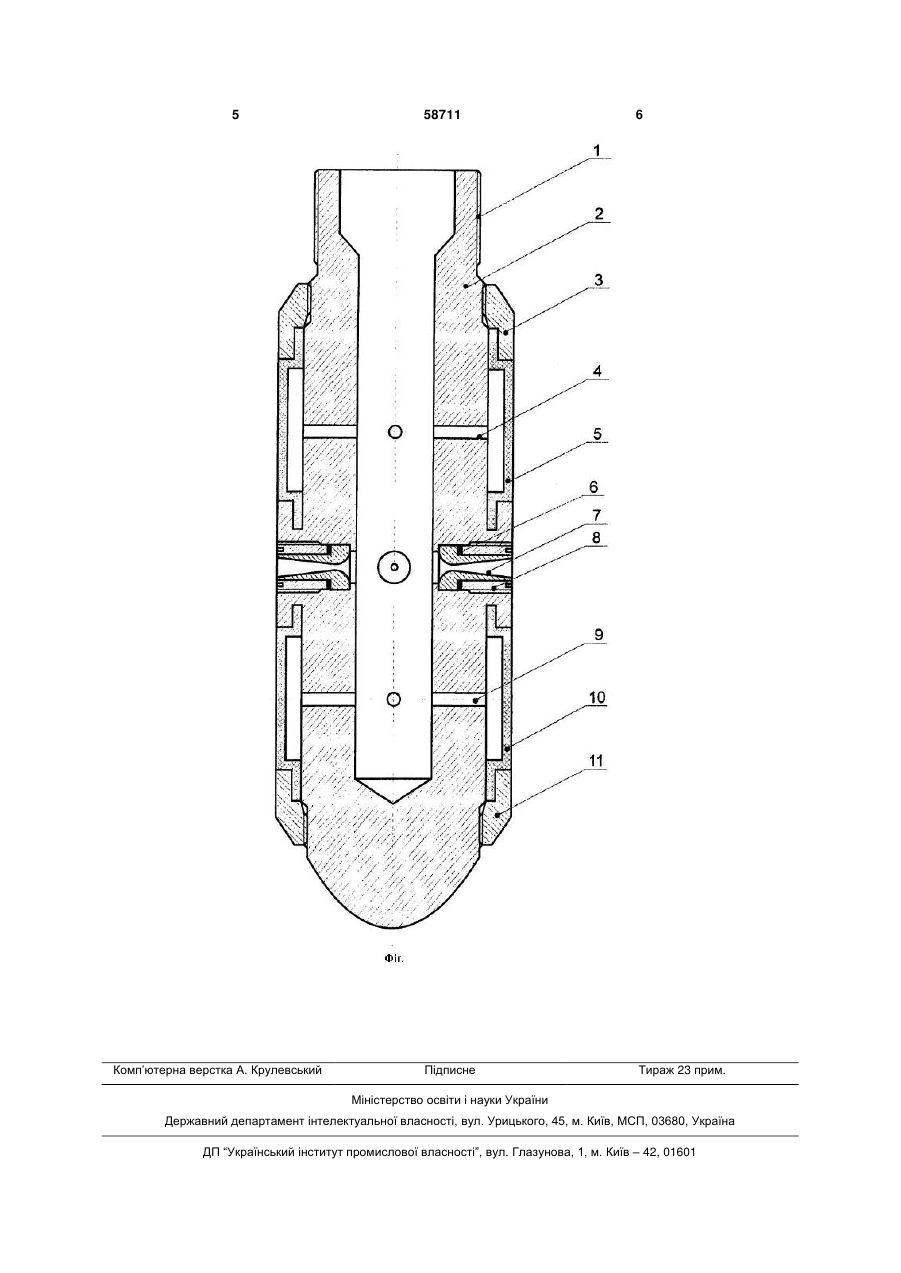

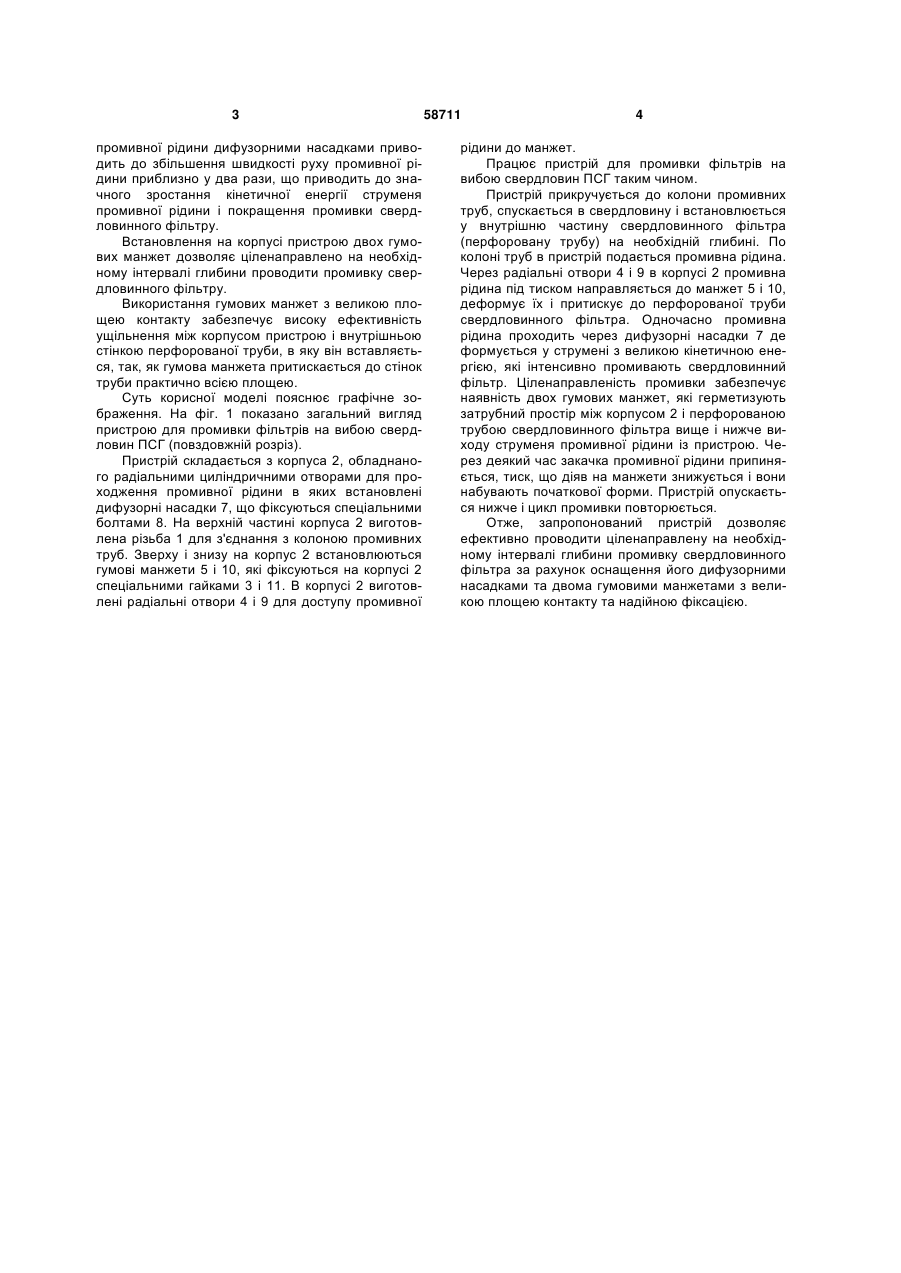

Пристрій для промивки фільтрів на вибої свердловин ПСГ, що містить корпус з радіальними отворами для виходу промивної рідини, гумову манжету, яка фіксується на корпусі за допомогою гайки, який відрізняється тим, що радіальні отвори для виходу промивної рідини оснащені дифузорними насадками, а на корпусі пристрою, вище і нижче виходу промивної рідини, встановлені дві гумові манжети з великою площею контакту, які фіксуються двома спеціальними гайками. (19) (21) u201010788 (22) 06.09.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) КЛЮК БОГДАН ОЛЕКСІЙОВИЧ, ВЕЧЕРІК РОМАН ЛЕОНІДОВИЧ, РУДКО ВОЛОДИМИР ВАСИЛЬОВИЧ, ГОРДІЄНКО ОЛЕКСАНДР МИХАЙЛОВИЧ, ГУМЕНЮК АНДРІЙ ІГОРОВИЧ, ГОРДІЄНКО ВІКТОРІЯ ОЛЕКСАНДРІВНА, ПЕТРИШАК ГАЛИНА ВАСИЛІВНА, ХИМКО ОЛЬГА МИРОСЛАВІВНА 3 промивної рідини дифузорними насадками приводить до збільшення швидкості руху промивної рідини приблизно у два рази, що приводить до значного зростання кінетичної енергії струменя промивної рідини і покращення промивки свердловинного фільтру. Встановлення на корпусі пристрою двох гумових манжет дозволяє ціленаправлено на необхідному інтервалі глибини проводити промивку свердловинного фільтру. Використання гумових манжет з великою площею контакту забезпечує високу ефективність ущільнення між корпусом пристрою і внутрішньою стінкою перфорованої труби, в яку він вставляється, так, як гумова манжета притискається до стінок труби практично всією площею. Суть корисної моделі пояснює графічне зображення. На фіг. 1 показано загальний вигляд пристрою для промивки фільтрів на вибою свердловин ПСГ (повздовжній розріз). Пристрій складається з корпуса 2, обладнаного радіальними циліндричними отворами для проходження промивної рідини в яких встановлені дифузорні насадки 7, що фіксуються спеціальними болтами 8. На верхній частині корпуса 2 виготовлена різьба 1 для з'єднання з колоною промивних труб. Зверху і знизу на корпус 2 встановлюються гумові манжети 5 і 10, які фіксуються на корпусі 2 спеціальними гайками 3 і 11. В корпусі 2 виготовлені радіальні отвори 4 і 9 для доступу промивної 58711 4 рідини до манжет. Працює пристрій для промивки фільтрів на вибою свердловин ПСГ таким чином. Пристрій прикручується до колони промивних труб, спускається в свердловину і встановлюється у внутрішню частину свердловинного фільтра (перфоровану трубу) на необхідній глибині. По колоні труб в пристрій подається промивна рідина. Через радіальні отвори 4 і 9 в корпусі 2 промивна рідина під тиском направляється до манжет 5 і 10, деформує їх і притискує до перфорованої труби свердловинного фільтра. Одночасно промивна рідина проходить через дифузорні насадки 7 де формується у струмені з великою кінетичною енергією, які інтенсивно промивають свердловинний фільтр. Ціленаправленість промивки забезпечує наявність двох гумових манжет, які герметизують затрубний простір між корпусом 2 і перфорованою трубою свердловинного фільтра вище і нижче виходу струменя промивної рідини із пристрою. Через деякий час закачка промивної рідини припиняється, тиск, що діяв на манжети знижується і вони набувають початкової форми. Пристрій опускається нижче і цикл промивки повторюється. Отже, запропонований пристрій дозволяє ефективно проводити ціленаправлену на необхідному інтервалі глибини промивку свердловинного фільтра за рахунок оснащення його дифузорними насадками та двома гумовими манжетами з великою площею контакту та надійною фіксацією. 5 Комп’ютерна верстка А. Крулевський 58711 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
