Пристрій для промивки фільтрів

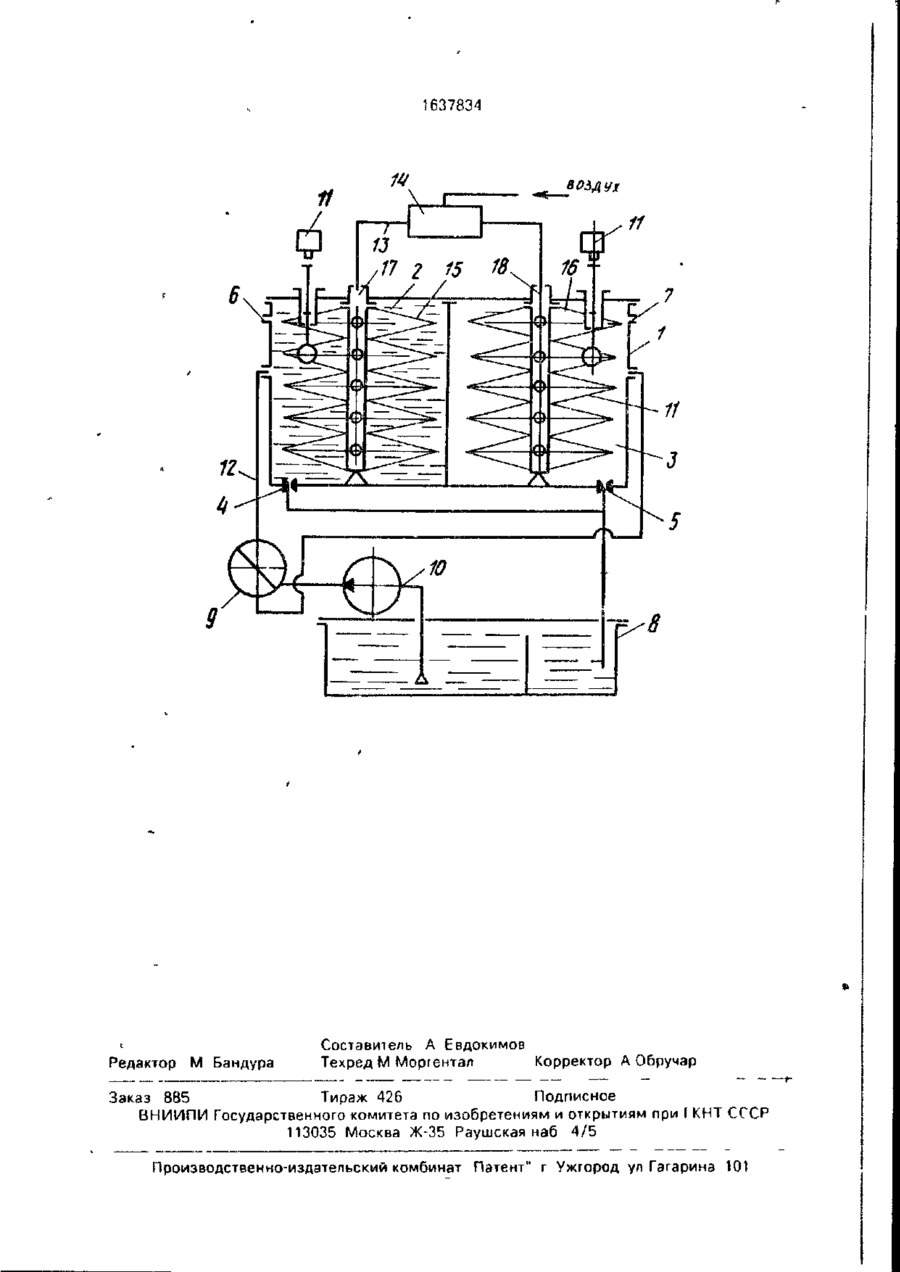

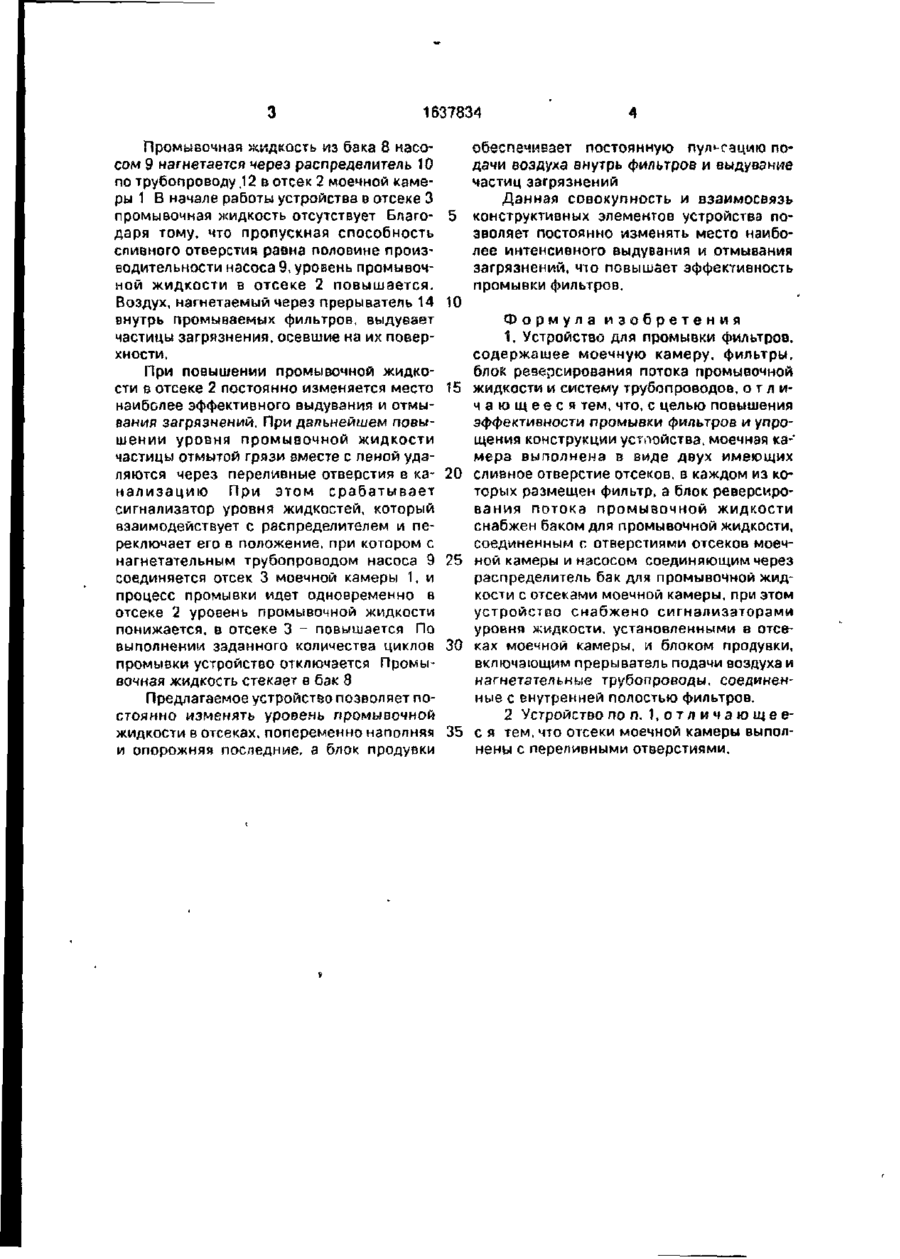

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК SU п., 1637834 (505 Al В 01 D 41/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4602140/26 ' * • (22)05.11.88 (46)30 03.91. Бюл ЬМ 12 (71) Харьковское производственное машиностроительное обьединение ФЭД (72) В . Г . П р о к о п е н к о . В.С К у ц е н к о и В.К.Бейль (53)66.067.14(088.8) (56) Авторское свидетельство СССР N; 1047497, кл В 01 D 41/00. 1982 (54) У С Т Р О Й С Т В О Д Л Я П Р О М Ы В К И ФИЛЬТРОВ (57) Изобретение относится к фильтрованию, в частности к устройствам для очистки фильтров, и может быть использовано в различных областях народного хозяйства Цель - повышение эффективности промыв ки фильтров и упрощение конструкции устройства Устройство содержит моечную камеру, выполненную в виде двух имеющих сливное отверстие отсеков, в каждом из которых размещен фильтр, блок реверсирования потока промывочной жидкости с баком промывочной жидкости, соединенным с отверстиями отсеков моечной камеры, насос, соединенный через распределитель, бак для промывочной жидкости с отсеками мо ечной камеры, устройство имеет сигнализаторы уровня жидкости установленные в отсеках моечной камеры, и блок продувки, включающий прерыватель подачи воздуха и нагнетательные трубопроводы, соединенные с внутренней полостью фильтров, отсе ки моечной камеры выполнены с переливными отверстиями 1 з п ф-лы 1 ил с Изобретение относится к фильтрованию, а именно к устройствам для очистки фильтров, и может быть использовано в различных областях народного хозяйства. Цель изобретения - повышение эффективности промывки фильтров и упрощение конструкции устройства На чертеже представлено устройство, разрез. Устройство для промывки фильтров состоит из моечной камеры 1, выполненной в виде двух не сообщающихся между собой отсеков 2 и 3. имеющих соответственно сливные отверстия 4 и 5 и переливные отверстия 6 и 7, блока реверсирования промывочной жидкости, состоящего из бака 8, насоса 9, распределителя 10. сигнализаторов 11 уровня жидкости, соответственно расположенных в верхней части отсеков 2 и 3 моечной камеры 1 и взаимодействующих с распределителем 10, и системы трубопроводов 12 Сливные отверстия 4 и 5 соединены с баком 8, а переливные отверстия 6 и 7 - с канализацией Устройство имеет блок 13 продувки, включающий прерыватель 14 подачи воздуха,соединенный нагнетательным трубопроводом с в н у т р е н н и м и полостями промываемых фильтров 15 и 16, закрепленных на насадках 17 и 18 Сливные отверстия 4 и 5 выполнены с пропускной способностью, равной половине производительности насоса 9 Устройство работает следующим образом. Во внутренние полости фильтров 15 и 16 через прерыватель 14 из магистрали подвода воздуха пульсирующе подается воздух а со 1637834 Промывочная жидкость из бака 8 насосом 9 нагнетается через распределитель 10 по трубопроводу ,12 в отсек 2 моечной камеры 1 В начале работы устройства в отсеке 3 промывочная жидкость отсутствует Благодаря тому, что пропускная способность сливного отверстия равна половине производительности насоса 9, уровень промывочной жидкости в отсеке 2 повышается. Воздух, нагнетаемый через прерыватель 14 внутрь промываемых фильтров, выдувает частицы загрязнения, осевшие на их поверхности. При повышении промывочной жидкости в отсеке 2 постоянно изменяется место наиболее эффективного выдувания и отмывания загрязнений. При дальнейшем повышении уровня промывочной жидкости частицы отмытой грязи вместе с пеной удаляются через переливные отверстия в канализацию При этом срабатывает сигнализатор уровня жидкостей, который взаимодействует с распределителем и переключает его в положение, при котором с нагнетательным трубопроводом насоса 9 соединяется отсек 3 моечной камеры 1, и процесс промывки идет одновременно в отсеке 2 уровень промывочной жидкости понижается, в отсеке 3 - повышается По выполнении заданного количества циклое промывки устройство отключается Промывочная жидкость стекает в бак 8 Предлагаемое устройство позволяет постоянно изменять уровень промывочной жидкости в отсеках, попеременно наполняя и опорожняя последние, а блок продувки обеспечивает постоянную пульсацию подачи воздуха внутрь фильтров и выдувание частиц загрязнений Данная совокупность и взаимосвязь 5 конструктивных элементов устройства позволяет постоянно изменять место наиболее интенсивного выдувания и отмывания загрязнений, что повышает эффективность промывки фильтров. 10 Формула изобретения 1. Устройство для промывки фильтров, содержащее моечную камеру, фильтры, блок реверсирования потока промывочной 15 жидкости и систему трубопроводов, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности промывки фильтров и упрощения конструкции устройства, моечная камера выполнена в виде двух имеющих 20 сливное отверстие отсеков, в каждом из которых размещен фильтр, а блок реверсирования потока промывочной жидкости снабжен баком для промывочной жидкости, соединенным с отверстиями отсеков моеч25 ной камеры и насосом соединяющим через распределитель бак для промывочной жидкости с отсеками моечной камеры, при этом устройство снабжено сигнализаторами уровня жидкости, установленными в отсе30 ках моечной камеры, и блоком продувки, включающим прерыватель подачи воздуха и нагнетательные трубопроводы, соединенные с внутренней полостью фильтров. 2 Устройство по п. 1 , о т л и ч а ю щ е е 35 с я тем, что отсеки моечной камеры выполнены с переливными отверстиями. 1637834 6 Редактор М Бандура Составитель А Евдокимов Техред М Моргентал Корректор А Обручар Заказ 885 Тираж 426 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при I КНТ СССР 113035 Москва Ж-35 Раушская наб 4/5 Производственно-издательский комбинат Патент" г Ужгород ул Гагарина 101
