Висіваючий апарат точного висіву

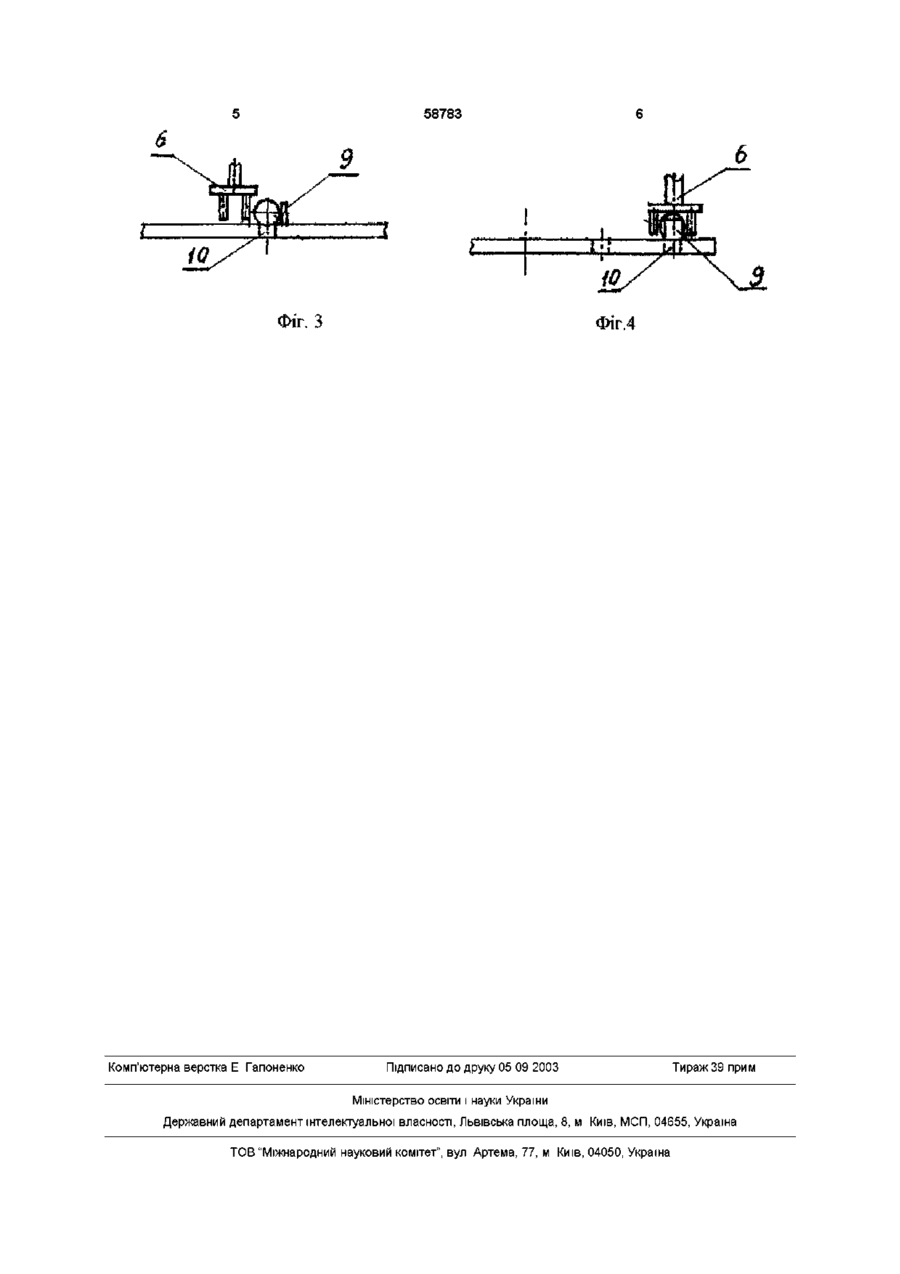

Висіваючий апарат точного висіву, який має корпус, кришку, камеру для насіння, камеру розрядження, висіваючий диск, перегрібач, П-подібний відбивач зайвого насіння, який відрізняється тим, що у висіваючому диску, проти ходу його обертання, зі сторони камери для насіння, на відстані половини діаметра насіння від осі присмоктувального отвору закріплена упорна планка Винахід відноситься до області сільськогосподарської техніки, а саме до пневматичних висіваючих апаратів точного висіву насіння овочевих культур Відомий висіваючий апарат, який має корпус до якого кріпиться кришка, між корпусом та кришкою розташовано висіваючий диск з крізними отворами Між висіваючим диском та корпусом розташована камера для насіння, а в кришці - розріджувальна камера У верхній частині камери для насіння розташовано зубчастий відбивач зайвого насіння, на ВІСІ висіваючого диска розташовано перегрібач насіння (Пат Франція №1585415 А017/04, 1970) В камері насіння розташовано хаотично і не співпадає з віссю присмоктуючого отвору, тому щоб насіння присмокталось до отвору потрібно збільшити розрідження, що призводить до захвату зайвого насіння, а звідси до збільшення норми висіву, низьких якісних показників висіву та великої енергоємності висіваючого апарату За прототип обрано пневматичний висіваючий апарат точного висіву насіння овочевих культур що має корпус до якого кріпиться кришка, між корпусом і кришкою розташовано висіваючий диск з крізними отворами Між висіваючим диском та корпусом розташована камера для насіння, а в кришці - розріджувальна камера У верхній частині камери для насіння розташовано видельчатий Пподібний відбивач зайвого насіння На ВІСІ висіваючого диску розташовано перегрібач насіння (Сеялка универсальная пневматическая навесная СУПН-8 Техническое описание инструкции по экс плуатации, Кировоград Облполиграфиздат, 1979) Недоліком цього апарату є велика витрата насіння, так як П-подібний відбивач не в змозі відбивати все зайве насіння, інколи зовсім не відбиває, а лише прокручує навколо центрального насіння то в одну то в іншу сторону при цьому для захвата насіння необхідно підвищене розрідження, так як середина насіння не співпадає з траєкторією переміщення ВІСІ присмоктуючого отвору, що призводить до захвату зайвого насіння, а звідси до збільшення норми висіву, низьких якісних показників висіву та великої енергоємності висіваючого апарату В основу виноходу покладено задачу удосконалення висіваючого апарата точного висіву в якому у висіваючому диску, по ходу його обертання зі сторони камери для насіння, на відстані половини діаметра насіння, від ВІСІ присмоктуючого отвору, закріплена упорна планка, що дозволяє зменшити норму висіву, покращити ЯКІСНІ показники висіву та зменшити енергоємність висіваючого апарату Покладена задача вирішується за рахунок того, що в висіваючому апараті точного висіву, який має корпус, камеру для насіння, камеру розрідження, висіваючий диск, перегрібач, П-подібний відбивач зайвого насіння, згідно виноходу у висіваючому диску, проти ходу його обертання, зі сторони камери для насіння на відстані половини діаметра насіння, від ВІСІ присмоктуючого отвору, закріплена упорна планка Виконання конструкції висіваючого диска з упорною планкою, яка закріплена на відстані по СО 00 1^ 00 ю 58783 ловини діаметра насіння, від ВІСІ присмоктуючого отвору проти ходу обертання висіваючого диска, дозволить зменшити норму висіву, покращити ЯКІСНІ показники висіву та зменшити енергоємність висіваючого апарату Технічна сутність і принцип запропонованого висіваючого апарату пояснюється кресленням на якому Фіг 1 - Схема пневматичного висіваючого апарату Фіг 2- Розріз А-А фіг 1 Фіг 3 - Вид Б фіг 2 Фіг 4 - Вид В фіг 2 Запропонований висіваючий апарат точного висіву дрібного насіння овочевих культур складається з корпусу 1, кришки 2, камери для насіння З, розріджувальної камери 4, висіваючого диску 5, Пподібного відбивача зайвого насіння 6, прокладки 7 і перегрібача 8 У висіваючому диску 5, проти ходу його обертання, зі сторони камери для насіння 3, на відстані половини діаметра насіння від ВІСІ ФІГ. присмоктуючого отвору 10, закріплена упорна планка 9 Висіваючий апарат точного висіву працює наступним чином Насіння з бункера потрапляє до камери для насіння 3, де перегрібач 8 приводить їх до руху При обертанні висіваючого диску 5, насіння присмоктується до отвору 10 і притискається до упорної планки 9, тому воно не збивається насінням яке знаходиться попереду, це дає можливість зменшити розрідження Далі при обертанні, висіваючий диск 5 виносить насіння з камери для насіння 3, так як насіння, яке присмокталось до отвору 10 притискається до упорної планки 9, то для утримання його потрібно значно менша розріджувальна сила, тому зайве насіння осипається під дією сил тяжіння, а те яке не осипалось легко відбивається П-подібним відбивачем 6 При подальшому обертанні висіваючого диска 5 насіння під дією сили тяжіння випадає в сошник ФІ1 58783 Фіг. З Комп'ютерна верстка Е Гапоненко Фіг.4 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
