Пневматичний висіваючий апарат

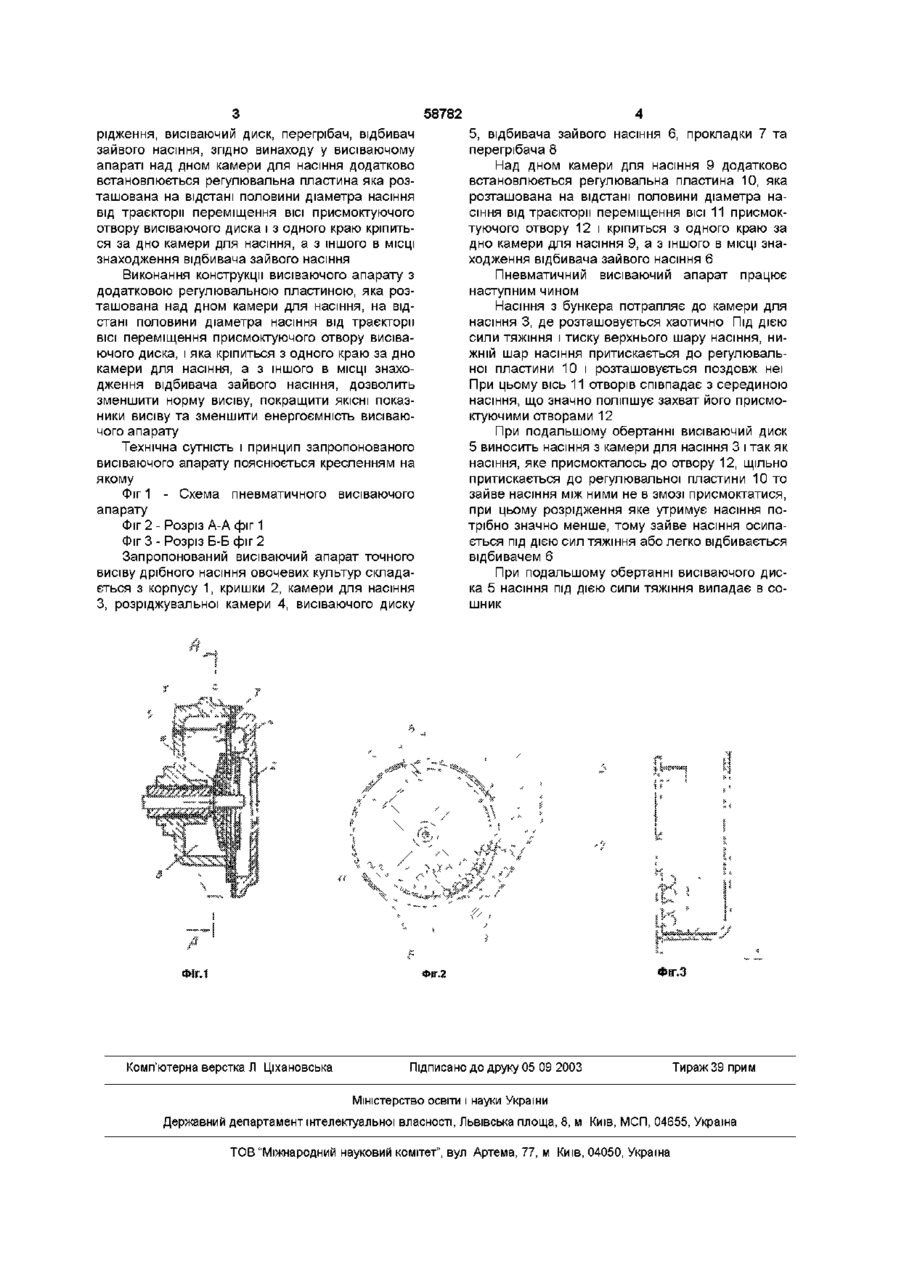

Пневматичний висіваючий апарат, який має корпус, кришку, камеру для насіння, камеру розрі Винахід відноситься до області сільськогосподарської техніки, а саме до пневматичних висіваючих апаратів точного висіву насіння овочевих культур Відомий висіваючий апарат, що має корпус до якого кріпиться кришка, між корпусом та кришкою розташовано висіваючий диск з крізними отворами Між висіваючим диском та корпусом розташована камера для насіння, а в кришці - розріджувальна камера У верхній частині камери для насіння розташовано зубчастий відбивач зайвого насіння, на ВІСІ висіваючого диска розташовано перегрібач насіння (Пат Франція №1585445 А017/04, 1970) Недоліком цього висіваючого апарату є велика витрата насіння так як зубчастий відбивач збиває тільки те зайве насіння, яке знаходиться над насінням яке присмокталось до отвору, при цьому для захвата насіння потрібне велике розрідження так як в камері для насіння, насіння розташовано хаотично і не співпадає з віссю присмоктуючого отвору, що призводить до збільшення норми висіву насіння, низьких якісних показників висіву та великої енергоємності висіваючого апарату За прототип обрано пневматичний висіваючий апарат точного висіву насіння овочевих культур, який має корпус до якого кріпиться кришка, між корпусом та кришкою розташовано висіваючий диск з крізними отворами Між висіваючим диском та корпусом розташована камера для насіння, а в кришці - розріджувальна камера У верхній частині камери для насіння розташовано видельчатий П-подібний відбивач зайвого насін дження, висіваючий диск, перегрібач, відбивач зайвого насіння, який відрізняється тим, що у висіваючому апараті над дном камери для насіння додатково встановлено регулювальну пластину, яка розташована на відстані половини діаметра насіння від траєкторії переміщення осі присмоктувального отвору висіваючого диска і з одного краю кріпиться за дно камери для насіння, а з іншого - в МІСЦІ знаходження відбивача зайвого насіння ня На ВІСІ висіваючого диска розташовано перегрібач насіння (Сеялка универсальная пневматическая навесная СУПН-8 Техническое описание инструкции по эксплуатации - Кировоград Облполиграфиздат, 1979) Висіваючий диск захоплює те насіння, яке розташоване на траєкторії переміщення ВІСІ присмоктуючого отвору Так як насіння на траєкторії переміщення присмоктуючого отвору розташоване хаотично, то для того щоб його захопити необхідно збільшити розрідження, що веде до утворення агломератів Недоліком цього апарату є велика витрата насіння, так як П-подібний відбивач не в змозі відбивати все зайве насіння, інколи зовсім не в змозі відбити, а тільки прокручує навколо центрального насіння то в одну то в іншу сторону, що призводить до збільшення норми висіву насіння, низьких якісних показників посіву та великої енергоємності висіваючого апарату В основу виноходу покладена задача удосконалення пневматичного висіваючого апарату в якому над дном камери для насіння додаткова встановлюється регулювальна пластина, яка розташована на відстані половини діаметра насіння від траєкторії переміщення ВІСІ присмоктуючого отвору висіваючого диска і з одного краю кріпиться за дно камери для насіння, а з іншого в МІСЦІ знаходження відбивача зайвого насіння, що дозволяє зменшити норму висіву насіння, покращити ЯКІСНІ показники висіву та зменшити енергоємність висіваючого апарату Покладена задача вирішується за рахунок того, що в пневматичному висіваючому апараті, який має корпус, камеру для насіння, камеру роз 00 00 ю 58782 рідження, висіваючий диск, перегрібач, відбивач зайвого насіння, згідно винаходу у висіваючому апараті над дном камери для насіння додатково встановлюється регулювальна пластина яка розташована на відстані половини діаметра насіння від траєкторії переміщення ВІСІ присмоктуючого отвору висіваючого диска і з одного краю кріпиться за дно камери для насіння, а з іншого в МІСЦІ знаходження відбивача зайвого насіння Виконання конструкції висіваючого апарату з додатковою регулювальною пластиною, яка розташована над дном камери для насіння, на відстані половини діаметра насіння від траєкторії ВІСІ переміщення присмоктуючого отвору висіваючого диска, і яка кріпиться з одного краю за дно камери для насіння, а з іншого в МІСЦІ знаходження відбивача зайвого насіння, дозволить зменшити норму висіву, покращити ЯКІСНІ показники висіву та зменшити енергоємність висіваючого апарату Технічна сутність і принцип запропонованого висіваючого апарату пояснюєтьсякресленням на якому Фіг 1 - Схема пневматичного висіваючого апарату Фіг 2- Розріз А-А фіг 1 Фіг 3 - Розріз Б-Б фіг 2 Запропонований висіваючий апарат точного висіву дрібного насіння овочевих культур складається з корпусу 1, кришки 2, камери для насіння З, розріджувальної камери 4, висіваючого диску ФЇГ.1 5, відбивача зайвого насіння 6, прокладки 7 та перегрібача 8 Над дном камери для насіння 9 додатково встановлюється регулювальна пластина 10, яка розташована на відстані половини діаметра насіння від траєкторії переміщення ВІСІ 11 присмоктуючого отвору 12 і кріпиться з одного краю за дно камери для насіння 9, а з іншого в МІСЦІ знаходження відбивача зайвого насіння 6 Пневматичний висіваючий апарат працює наступним чином Насіння з бункера потрапляє до камери для насіння 3, де розташовується хаотично Під дією сили тяжіння і тиску верхнього шару насіння, нижній шар насіння притискається до регулювальної пластини 10 і розташовується поздовж неї При цьому вісь 11 отворів співпадає з серединою насіння, що значно поліпшує захват його присмоктуючими отворами 12 При подальшому обертанні висіваючий диск 5 виносить насіння з камери для насіння 3 і так як насіння, яке присмокталось до отвору 12, щільно притискається до регулювальної пластини 10 то зайве насіння між ними не в змозі присмоктатися, при цьому розрідження яке утримує насіння потрібно значно менше, тому зайве насіння осипається під дією сил тяжіння або легко відбивається відбивачем 6 При подальшому обертанні висіваючого диска 5 насіння під дією сили тяжіння випадає в сошник Фіг.2 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
