Спосіб розробки крутопадаючих покладів

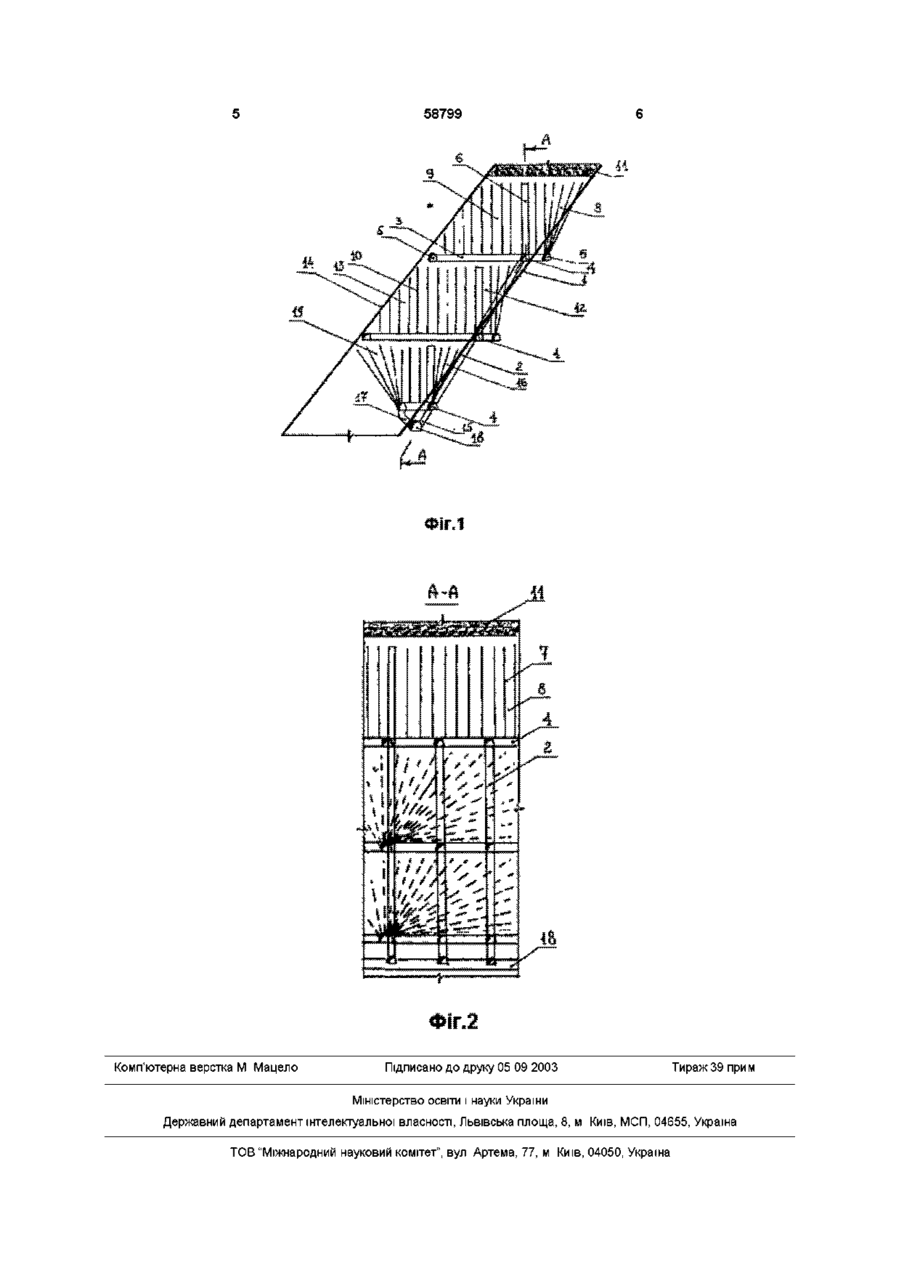

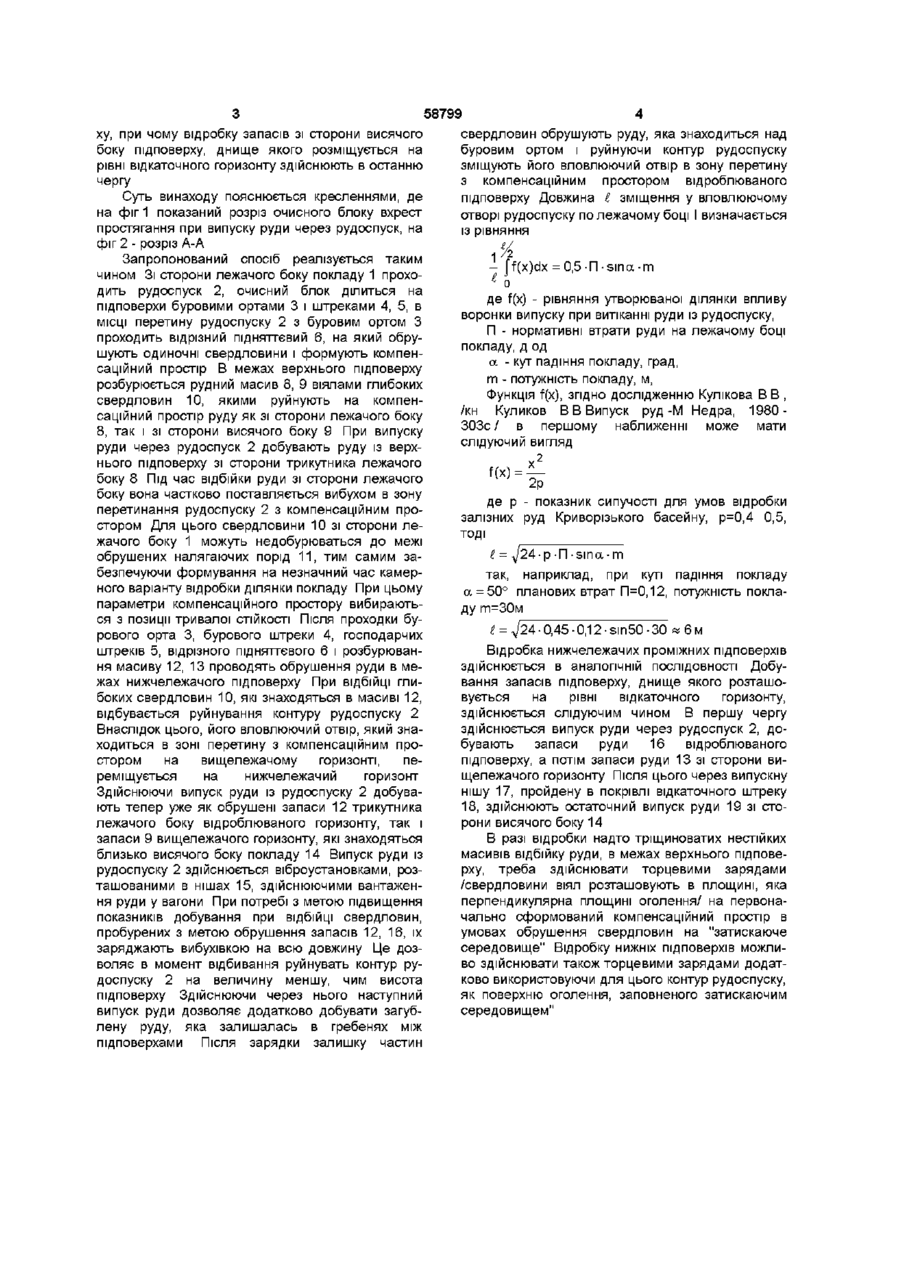

Спосіб розробки крутопадаючих покладів, що включає відробку покладу під поверхами, підривання свердловинних зарядів в контурах відроблюваних підповерхів, обрушення наляжних пустих порід і випуск руди через рудоспуски на відкаточний горизонт, який відрізняється тим, що зі сторони лежачого боку покладу проходить рудоспуск, на верхньому підповерсі формують компенсаційний простір, вісь якого перетинають з віссю рудоспуску, здійснюють відбійку руди в межах верхнього підповерху і випускають обрушену руду, розміщену зі сторони лежачого боку відроблюваного підповерху, а відробку нижчележачих підповерхів ведуть послідовно по падінню, при цьому для відроблюваного підповерху створюють компенсаційний простір, вісь якого перетинає рудоспуск, обрушують запаси руди підповерху і здійснюють випуск руди, добуваючи обрушену руду як зі сторони лежачого боку відроблюваного підповерху, так і зі сторони висячого боку вищележачого підповерху, при чому відробку запасів зі сторони висячого боку підповерху, днище якого розташоване на рівні відкаточного горизонту, здійснюють в останню чергу Винахід відноситься до гірничорудної промисловості і може бути використаний при підземній відробці крутопадаючих покладів Відомий спосіб розробки крутопадаючих покладів з підповерховим обрушенням руди, торцевим и випуском і використанням при доставці руди самохідного вантажнорозвантажувального устаткування /кн В Р Чернокур, Г С Шкребко, В И Шелегда Добыча руд с подэтажным обрушением -М Недра,1992 -С 230231/ Проте у відомому способі порівняно високі затрати, зв'язані з доставкою руди та забезпеченням необхідних санітарно-гігієнічних умов праці Найбільш близьким способом розробки, вибраним як прототип, являється спосіб відробки крутопадаючих покладів, який включав формування підповерхових горизонтів скреперування, проходку бурових виробок і проходку рудоспусків в кожній виробці скреперування /кн В Р Чернокур, ГС Шкребко, В И Шелегда Добыча руд с подэтажным обрушением - М Недра, 1992 - 186с У відомому способі пропонується проходка комплексу виробок, зв'язаних з випуском та скреперною доставкою руди, які значно збільшують витрати підготовчо-нарізних виробок та зменшують продуктивність праці при випуску В основу винаходу поставлена задача вдоско налення способу розробки крутопадаючих покладів при підповерховому обваленні за рахунок перепуску руди по випускним виробкам лежачого боку, що дозволяє зменшити витрати підготовчонарізних виробок та збільшити інтенсивність випуску руди із відроблюваних підповерхів Поставлена задача вирішується за рахунок того, що в способі розробки крутопадаючих покладів включаючому відробку покладу під поверхами, розбурення і підривання свердловинних зарядів в контурах відроблюваних підповерхів, зрушення налягаючих пустих порід і випуск руди через рудоспуски на відкаточний горизонт Згідно винаходу, зі сторони лежачого боку покладу проходять рудоспуск, на верхньому підповерсі формують компенсаційний простір, вісь якого пересікають з віссю рудоспуска, здійснюють відбійку руди в межах верхнього підповерху і випускають обрушену руду, розміщену зі сторони лежачого боку відробляюємого підповерху, а відробку нижчележачих підповерхів ведуть послідовно по падінню, при цьому для відроблюваного підповерху створюють компенсаційний простір, вісь якого перетинає рудоспуск, обрушують запаси руди підповерху і здійснюють випуск руди добуваючи обрушену руду як зі сторони лежачого боку відроблюваного підповерху, так і зі сторони висячого боку вищележачого підповер 00 Ю 58799 ху, при чому відробку запасів зі сторони висячого боку під поверху, днище якого розміщується на рівні відкаточного горизонту здійснюють в останню чергу Суть винаходу пояснюється кресленнями, де на фіг 1 показаний розріз очисного блоку вхрест простягання при випуску руди через рудоспуск, на фіг 2 - розріз А-А Запропонований спосіб реалізується таким чином Зі сторони лежачого боку покладу 1 проходить рудоспуск 2, очисний блок ділиться на підповерхи буровими ортами 3 і штреками 4, 5, в МІСЦІ перетину рудоспуску 2 з буровим ортом З проходить відрізний підняттєвий 6, на який обрушують одиночні свердловини і формують компенсаційний простір В межах верхнього підповерху розбурюється рудний масив 8, 9 віялами глибоких свердловин 10, якими руйнують на компенсаційний простір руду як зі сторони лежачого боку 8, так і зі сторони висячого боку 9 При випуску руди через рудоспуск 2 добувають руду із верхнього підповерху зі сторони трикутника лежачого боку 8 Під час відбійки руди зі сторони лежачого боку вона частково поставляється вибухом в зону перетинання рудоспуску 2 з компенсаційним простором Для цього свердловини 10 зі сторони лежачого боку 1 можуть недобурюваться до межі обрушених налягаючих порід 11, тим самим забезпечуючи формування на незначний час камерного варіанту відробки ділянки покладу При цьому параметри компенсаційного простору вибираються з позиції тривалої СТІЙКОСТІ ПІСЛЯ проходки бурового орта 3, бурового штреки 4, господарчих штреків 5, відрізного підняттєвого 6 і розбурювання масиву 12, 13 проводять обрушення руди в межах нижчележачого підповерху При відбійці глибоких свердловин 10, які знаходяться в масиві 12, відбувається руйнування контуру рудоспуску 2 Внаслідок цього, його вловлюючий отвір, який знаходиться в зоні перетину з компенсаційним простором на вищележачому горизонті, переміщується на нижчележачий горизонт Здійснюючи випуск руди із рудоспуску 2 добувають тепер уже як обрушені запаси 12 трикутника лежачого боку відроблюваного горизонту, так і запаси 9 вищележачого горизонту, які знаходяться близько висячого боку покладу 14 Випуск руди із рудоспуску 2 здійснюється віброустановками, розташованими в нішах 15, здійснюючими вантаження руди у вагони При потребі з метою підвищення показників добування при відбійці свердловин, пробурених з метою обрушення запасів 12, 16, їх заряджають вибухівкою на всю довжину Це дозволяє в момент відбивання руйнувать контур рудоспуску 2 на величину меншу, чим висота підповерху Здійснюючи через нього наступний випуск руди дозволяє додатково добувати загублену руду, яка залишалась в гребенях між підповерхами Після зарядки залишку частин свердловин обрушують руду, яка знаходиться над буровим ортом і руйнуючи контур рудоспуску зміщують його вловлюючий отвір в зону перетину з компенсаційним простором відроблюваного підповерху Довжина £ зміщення у вловлюючому отворі рудоспуску по лежачому боці І визначається із рівняння /2 1 Jf(x)dx = 0,5 -П -sma -m о де f(x) - рівняння утворюваної ділянки впливу воронки випуску при витіканні руди із рудоспуску, П - нормативні втрати руди на лежачому боці покладу, д од a - кут падіння покладу, град, m - потужність покладу, м, Функція f(x), згідно дослідженню Кулікова В В , /кн Куликов В В Випуск руд-М Недра, 1980303с / в першому наближенні може мати слідуючий вигляд „2 f(x) = 2р де р - показник сипучості для умов відробки залізних руд Криворізького басейну, р=0,4 0,5, тоді £ = ^24-p-n-sma-m так, наприклад, при куті падіння покладу a = 50° планових втрат П=0,12, потужність покладу т=30м £ = ^24 • 0,45 • 0,12 • sm50 • ЗО « 6 м Відробка нижчележачих проміжних тдповерхів ЗДІЙСНЮЄТЬСЯ в аналогічній ПОСЛІДОВНОСТІ Добу вання запасів підповерху, днище якого розташовується на рівні відкаточного горизонту, здійснюється слідуючим чином В першу чергу здійснюється випуск руди через рудоспуск 2, добувають запаси руди 16 відроблюваного підповерху, а потім запаси руди 13 зі сторони вищележачого горизонту Після ЦЬОГО через випускну нішу 17, пройдену в покрівлі відкаточного штреку 18, здійснюють остаточний випуск руди 19 зі сторони висячого боку 14 В разі відробки надто тріщиноватих нестійких масивів відбійку руди, в межах верхнього підповерху, треба здійснювати торцевими зарядами /свердловини віял розташовують в площині, яка перпендикулярна площині оголення/ на первоначально сформований компенсаційний простір в умовах обрушення свердловин на "затискаюче середовище" Відробку нижніх тдповерхів можливо здійснювати також торцевими зарядами додатково використовуючи для цього контур рудоспуску, як поверхню оголення, заповненого затискаючим середовищем" 58799 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
