Пристрій для автоматичного настроювання коксів
Формула / Реферат
1. Пристрій для автоматичного настроювання коксів постелі для збирання секцій корпуса судна з криволінійними поверхнями, що містить самохідний портал, розміщений над рядом постелей, привід підняття чи опускання гвинтових коксів та лінійні датчики, підключені до комп’ютера для автоматичного настроювання одного ряду коксів, який відрізняється тим, що пристрій має механізм автоматичної орієнтації шпинделів над з‘єднувальними валами постелі, механізм компенсації неспіввісності шпинделів зі з‘єднувальними валами постелі, механізм автоматичного перемикання приводу опускання гвинтових коксів на їх підняття та механізм з‘єднання порталу з датчиком необхідної постелі.
2. Пристрій по п. 1, який відрізняється тим, що механізм автоматичної орієнтації шпинделів над з‘єднувальними валами постелі виконаний у вигляді лінійного датчика, закріпленого до рейок чи основи постелі, а його канат - через механізм з‘єднання, що взаємодіє з приводом порталу через комп’ютер по закладеній програмі в залежності від сигналів лінійного датчика, при цьому нульове положення датчика збігається з нульовим (початковим) положенням (розміщенням) ряду гвинтових коксів.
3. Пристрій по п. 1, який відрізняється тим, що механізм з‘єднування виконаний у вигляді зубчатої муфти між шпинделем і зачепом з можливістю зміщення (відхилення) зачепа від осьової на величину, удвічі більшу за відхилення від нормативного положення значення одиниці молодшого розряду лінійного датчика.
4. Пристрій по п. 1, який відрізняється тим, що механізм автоматичного перемикання приводу опускання гвинтових коксів на їх підняття виконаний у вигляді зубчатої півмуфти, змонтованої зі шпинделем на шліцах з можливістю опускання і взаємодії з підпружиненим роликом при зниженні коксу до упору в постелі і проковзуванні по гіпотенузах, насадженим на важіль зі сторони півмуфти і взаємодіючим з мікровимикачем з протилежної сторони нерухомого шарніра.
5. Пристрій по п.1, який відрізняється тим, що, з метою з‘єднання порталу з лінійним датчиком тієї чи іншої постелі в ряду або роз‘єднання при закінченні її настроювання, механізм з‘єднання чи роз‘єднання порталу виконаний у вигляді підпружиненого захвата з кінцевим отвором з можливістю підняття електричним магнітом.
Текст

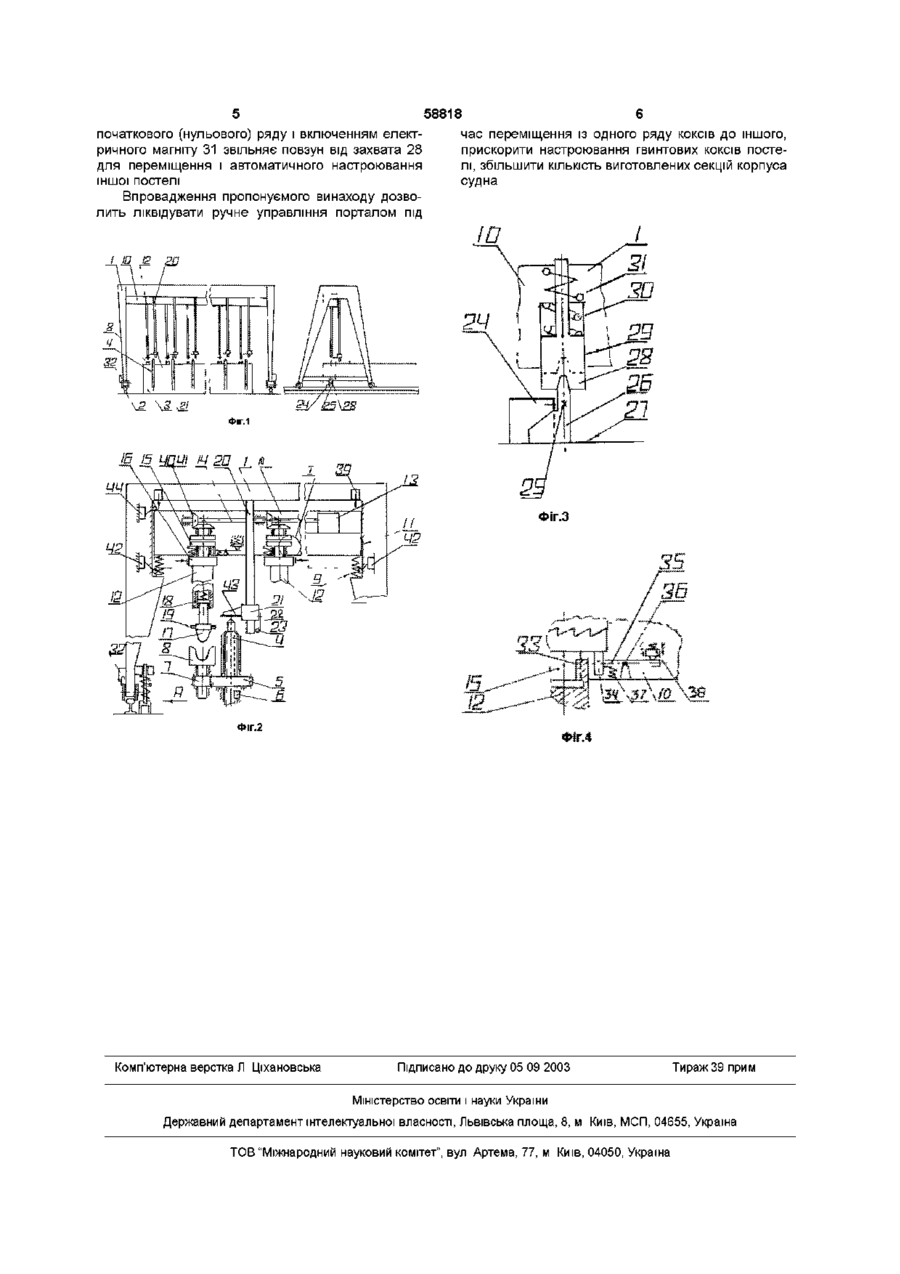

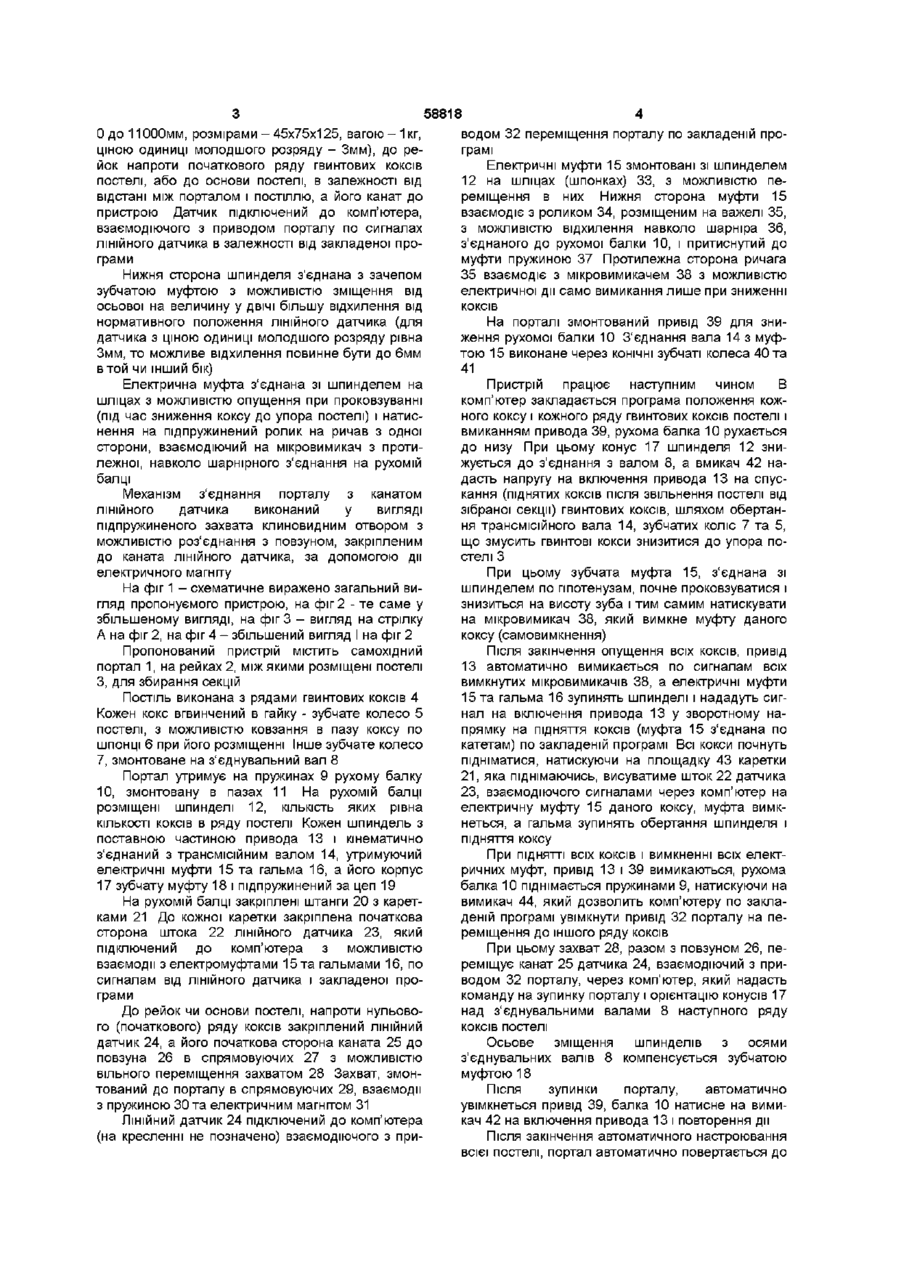

1 Пристрій для автоматичного настроювання коксів постелі для збирання секцій корпуса судна з криволінійними поверхнями, що містить самохідний портал, розміщений над рядом постелей, привід підняття чи опускання гвинтових коксів та ЛІНІЙНІ датчики, підключені до комп'ютера для автоматичного настроювання одного ряду коксів, який відрізняється тим, що пристрій має механізм автоматичної орієнтації шпинделів над з'єднувальними валами постелі, механізм компенсації неспіввісності шпинделів зі з'єднувальними валами постелі, механізм автоматичного перемикання приводу опускання гвинтових коксів на їх підняття та механізм з'єднання порталу з датчиком необхідної постелі 2 Пристрій по п 1, який відрізняється тим, що механізм автоматичної орієнтації шпинделів над з'єднувальними валами постелі виконаний у вигляді ЛІНІЙНОГО датчика, закріпленого до рейок чи основи постелі, а його канат - через механізм з'єднання, що взаємодіє з приводом порталу через комп'ютер по закладеній програмі в залежності від сигналів ЛІНІЙНОГО датчика, при цьому нульове положення датчика збігається з нульовим (початковим) положенням (розміщенням) ряду гвинтових КОКСІВ 3 Пристрій по п 1, який відрізняється тим, що механізм з'єднування виконаний у вигляді зубчатої муфти між шпинделем і зачепом з можливістю зміщення (відхилення) зачепа від осьової на величину, удвічі більшу за відхилення від нормативного положення значення одиниці молодшого розряду ЛІНІЙНОГО датчика 4 Пристрій по п 1, який відрізняється тим, що механізм автоматичного перемикання приводу опускання гвинтових коксів на їх підняття виконаний у вигляді зубчатої півмуфти, змонтованої зі шпинделем на шліцах з можливістю опускання і взаємодії з підпружиненим роликом при зниженні коксу до упору в постелі і проковзуванні по гіпотенузах, насадженим на важіль зі сторони півмуфти і взаємодіючим з мікровимикачем з протилежної сторони нерухомого шарніра 5 Пристрій по п 1, який відрізняється тим, що, з метою з'єднання порталу з ЛІНІЙНИМ датчиком тієї чи іншої постелі в ряду або роз'єднання при закінченні її настроювання, механізм з'єднання чи роз'єднання порталу виконаний у вигляді підпружиненого захвата з кінцевим отвором з можливістю підняття електричним магнітом 00 00 00 ю Винахід відноситься до суднобудівної галузі, а саме до механічної оснастки для збирання секцій корпуса судна Відомий пристрій напівавтоматичного настроювання коксів, заявка №2002076019, утримуючий механізм опущення та підняття гвинтових коксів постелі з автоматичним вимкненням після настроювання Недоліком згаданого пристрою - ручне управління порталом під час переміщення від одного ряду коксів до іншого, після їх настроювання, опущення всіх коксі ряду в нижнє положення та на підняття їх на потрібну висоту, що призводить до значних втрат часу на орієнтацію порталу над з'єднувальними валами клиновидними кінцями шпинделів і значних простоїв постелі В основу винаходу поставлено задачу удосконалити "Пристрій напівавтоматичного настроювання коксів", ліквідувати ручне управлянні порталом під час переміщення від одного ряду коксів до іншого і тим самим прискорити настроювання коксів постелі, збільшити КІЛЬКІСТЬ виготовлених секцій корпуса судна Поставлена задача вирішується шляхом закріплення ЛІНІЙНОГО датчика (наприклад ПЛИ 055, вигляд зв'язку-канат, діапазон перетворення - від 58818 О до 11000мм, розмірами - 45x75x125, вагою - 1 кг, ціною одиниці молодшого розряду - Змм), до рейок напроти початкового ряду гвинтових коксів постелі, або до основи постелі, в залежності від відстані між порталом і постіллю, а його канат до пристрою Датчик підключений до комп'ютера, взаємодіючого з приводом порталу по сигналах ЛІНІЙНОГО датчика в залежності від закладеної програми Нижня сторона шпинделя з'єднана з зачепом зубчатою муфтою з можливістю зміщення від осьової на величину у ДВІЧІ більшу відхилення від нормативного положення ЛІНІЙНОГО датчика (для датчика з ціною одиниці молодшого розряду рівна Змм, то можливе відхилення повинне бути до 6мм в той чи інший бік) Електрична муфта з'єднана зі шпинделем на шліцах з можливістю опущення при проковзуванні (під час зниження коксу до упора постелі) і натиснення на підпружинений ролик на ричав з одної сторони, взаємодіючий на мікровимикач з протилежної, навколо шарнірного з'єднання на рухомій балці Механізм з'єднання порталу з канатом ЛІНІЙНОГО датчика виконаний у вигляді підпружиненого захвата клиновидним отвором з можливістю роз'єднання з повзуном, закріпленим до каната ЛІНІЙНОГО датчика, за допомогою дії електричного магніту На фіг 1 - схематичне виражено загальний вигляд пропонуємого пристрою, на фіг 2 - те саме у збільшеному вигляді, на фіг 3 - вигляд на стрілку А на фіг 2, на фіг 4 - збільшений вигляд І на фіг 2 Пропонований пристрій містить самохідний портал 1, на рейках 2, між якими розміщені постелі З, для збирання секцій Постіль виконана з рядами гвинтових коксів 4 Кожен кокс вгвинчений в гайку - зубчате колесо 5 постелі, з можливістю ковзання в пазу коксу по шпонці 6 при його розміщенні Інше зубчате колесо 7, змонтоване на з'єднувальний вал 8 Портал утримує на пружинах 9 рухому балку 10, змонтовану в пазах 11 На рухомій балці розміщені шпинделі 12, КІЛЬКІСТЬ яких рівна КІЛЬКОСТІ коксів в ряду постелі Кожен шпиндель з поставною частиною привода 13 і кінематично з'єднаний з трансмісійним валом 14, утримуючий електричні муфти 15 та гальма 16, а його корпус 17 зубчату муфту 18 і підпружинений за цеп 19 На рухомій балці закріплені штанги 20 з каретками 21 До кожної каретки закріплена початкова сторона штока 22 ЛІНІЙНОГО датчика 23, який підключений до комп'ютера з можливістю взаємодії з електромуфтами 15 та гальмами 16, по сигналам від ЛІНІЙНОГО датчика і закладеної програми До рейок чи основи постелі, напроти нульового (початкового) ряду коксів закріплений ЛІНІЙНИЙ датчик 24, а його початкова сторона каната 25 до повзуна 26 в спрямовуючих 27 з можливістю вільного переміщення захватом 28 Захват, змонтований до порталу в спрямовуючих 29, взаємодії з пружиною ЗО та електричним магнітом 31 ЛІНІЙНИЙ датчик 24 підключений до комп'ютера (на кресленні не позначено) взаємодіючого з при водом 32 переміщення порталу по закладеній програмі Електричні муфти 15 змонтовані зі шпинделем 12 на шліцах (шпонках) 33, з можливістю переміщення в них Нижня сторона муфти 15 взаємодіє з роликом 34, розміщеним на важелі 35, з можливістю відхилення навколо шарніра 36, з'єднаного до рухомої балки 10, і притиснутий до муфти пружиною 37 Протилежна сторона ричага 35 взаємодіє з мікровимикачем 38 з можливістю електричної дії само вимикання лише при зниженні коксів На порталі змонтований привід 39 для зниження рухомої балки 10 З'єднання вала 14 з муфтою 15 виконане через КОНІЧНІ зубчаті колеса 40 та 41 Пристрій працює наступним чином В комп'ютер закладається програма положення кожного коксу і кожного ряду гвинтових коксів постелі і вмиканням привода 39, рухома балка 10 рухається до низу При цьому конус 17 шпинделя 12 знижується до з'єднання з валом 8, а вмикач 42 надасть напругу на включення привода 13 на спускання (піднятих КОКСІВ ПІСЛЯ звільнення постелі від зібраної секції) гвинтових коксів, шляхом обертання трансмісійного вала 14, зубчатих коліс 7 та 5, що змусить гвинтові кокси знизитися до упора постелі З При цьому зубчата муфта 15, з'єднана зі шпинделем по гіпотенузам, почне проковзуватися і знизиться на висоту зуба і тим самим натискувати на мікровимикач 38, який вимкне муфту даного коксу (самовимкнення) Після закінчення опущення всіх коксів, привід 13 автоматично вимикається по сигналам всіх вимкнутих мікровимикачів 38, а електричні муфти 15 та гальма 16 зупинять шпинделі і нададуть сигнал на включення привода 13 у зворотному напрямку на підняття коксів (муфта 15 з'єднана по катетам) по закладеній програмі Всі кокси почнуть підніматися, натискуючи на площадку 43 каретки 21, яка піднімаючись, висуватиме шток 22 датчика 23, взаємодіючого сигналами через комп'ютер на електричну муфту 15 даного коксу, муфта вимкнеться, а гальма зупинять обертання шпинделя і підняття коксу При ПІДНЯТТІ всіх коксів і вимкненні всіх електричних муфт, привід 13 і 39 вимикаються, рухома балка 10 піднімається пружинами 9, натискуючи на вимикач 44, який дозволить комп'ютеру по закладеній програмі увімкнути привід 32 порталу на переміщення до іншого ряду коксів При цьому захват 28, разом з повзуном 26, переміщує канат 25 датчика 24, взаємодіючий з приводом 32 порталу, через комп'ютер, який надасть команду на зупинку порталу і орієнтацію конусів 17 над з'єднувальними валами 8 наступного ряду коксів постелі Осьове зміщення шпинделів з осями з'єднувальних валів 8 компенсується зубчатою муфтою 18 Після зупинки порталу, автоматично увімкнеться привід 39, балка 10 натисне на вимикач 42 на включення привода 13 і повторення дії Після закінчення автоматичного настроювання всієї постелі, портал автоматично повертається до 5 58818 початкового (нульового) ряду і включенням електчас переміщення із одного ряду коксів до іншого, ричного магніту 31 звільняє повзун від захвата 28 прискорити настроювання гвинтових коксів постедля переміщення і автоматичного настроювання лі, збільшити КІЛЬКІСТЬ виготовлених секцій корпуса іншої постелі судна Впровадження пропонуємого винаходу дозволить ліквідувати ручне управління порталом під Фіг.1 ІБ 15 шиї \ \ 14 2Q ! я , \ « ІЗ Фіг.З Фіг.2 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatic adjustment of coxes
Назва патенту російськоюУстройство для автоматической настройки коксов
МПК / Мітки
МПК: B63B 9/06
Мітки: пристрій, настроювання, коксів, автоматичного
