Пристрій автоматичного захисту конвейєрної стрічки від загорання
Номер патенту: 38019
Опубліковано: 15.05.2001
Автори: Ільченко Людмила Володимирівна, Ільїн Євген Андрійович
Текст

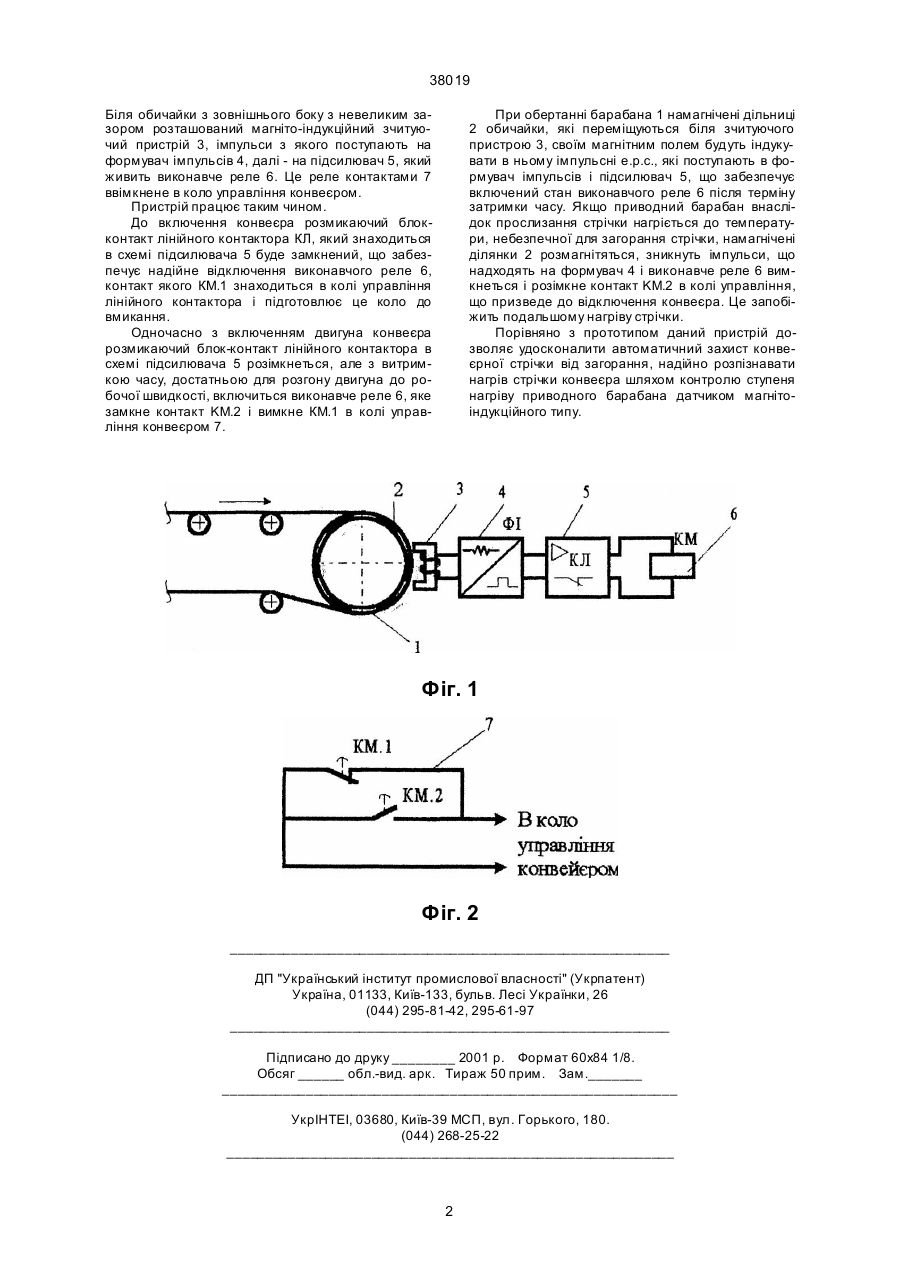

Пристрій автоматичного захисту конвеєрної стрічки від загорання, який має датчик температури барабана, перетворювально-підсилювальний 38019 Біля обичайки з зовнішнього боку з невеликим зазором розташований магніто-індукційний зчитуючий пристрій 3, імпульси з якого поступають на формувач імпульсів 4, далі - на підсилювач 5, який живить виконавче реле 6. Це реле контактами 7 ввімкнене в коло управління конвеєром. Пристрій працює таким чином. До включення конвеєра розмикаючий блокконтакт лінійного контактора КЛ, який знаходиться в схемі підсилювача 5 буде замкнений, що забезпечує надійне відключення виконавчого реле 6, контакт якого КМ.1 знаходиться в колі управління лінійного контактора і підготовлює це коло до вмикання. Одночасно з включенням двигуна конвеєра розмикаючий блок-контакт лінійного контактора в схемі підсилювача 5 розімкнеться, але з витримкою часу, достатньою для розгону двигуна до робочої швидкості, включиться виконавче реле 6, яке замкне контакт KM.2 і вимкне КМ.1 в колі управління конвеєром 7. При обертанні барабана 1 намагнічені дільниці 2 обичайки, які переміщуються біля зчитуючого пристрою 3, своїм магнітним полем будуть індукувати в ньому імпульсні е.р.с., які поступають в формувач імпульсів і підсилювач 5, що забезпечує включений стан виконавчого реле 6 після терміну затримки часу. Якщо приводний барабан внаслідок прослизання стрічки нагріється до температури, небезпечної для загорання стрічки, намагнічені ділянки 2 розмагнітяться, зникнуть імпульси, що надходять на формувач 4 і виконавче реле 6 вимкнеться і розімкне контакт KM.2 в колі управління, що призведе до відключення конвеєра. Це запобіжить подальшому нагріву стрічки. Порівняно з прототипом даний пристрій дозволяє удосконалити автоматичний захист конвеєрної стрічки від загорання, надійно розпізнавати нагрів стрічки конвеєра шляхом контролю ступеня нагріву приводного барабана датчиком магнітоіндукційного типу. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice of automatic protection of travelling belt against ignition
Автори англійськоюIlchenko Liudmyla Volodymyrivna, Il'in Yevhen Andriiovych
Назва патенту російськоюУстройство автоматической защиты конвейерной ленты от загорания
Автори російськоюИльченко Людмила Владимировна, Ильин Евгений Андреевич
МПК / Мітки
МПК: B65G 43/04
Мітки: стрічки, конвейєрної, пристрій, загорання, захисту, автоматичного
