Пристрій для санації внутрішньої поверхні вулика, рамок та бджолосім’ї

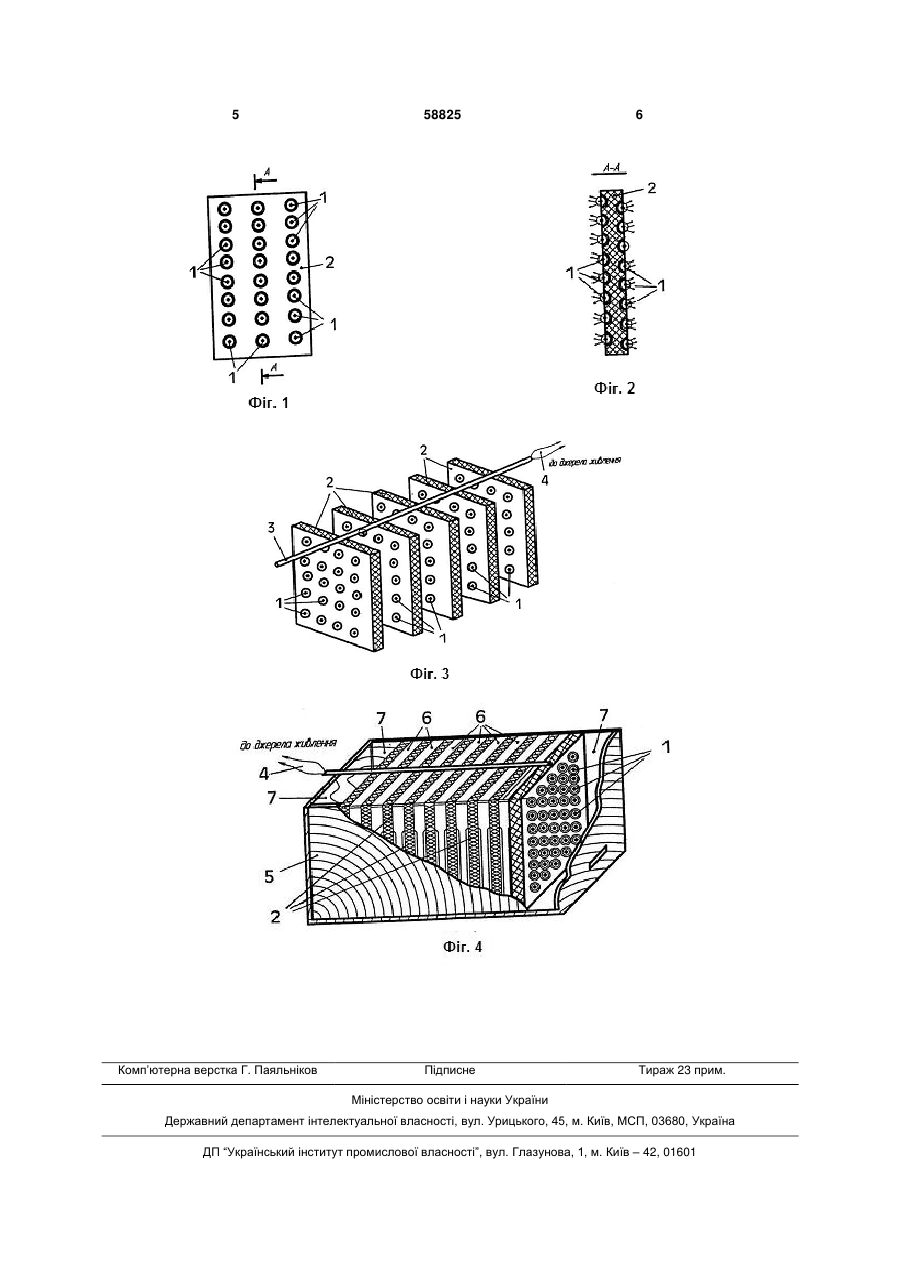

Пристрій для санації внутрішньої поверхні вулика, рамок та бджолосім'ї, що включає джерела 3 чного опромінювання електромагнітного спектра (УФО), що підключені до джерела живлення та апаратуру керування з датчиками, у відповідності до корисної моделі джерела УФО встановлені на пластинах з обох боків і скомпоновані у блоки, а кожна пластина блока з джерелами УФО встановлена між суміжними рамками вулика, при цьому активна поверхня кожної пластини блока УФО ідентична за формою та площею до форми та площі поверхні суміжної рамки, а кількість пластин nпл з джерелами УФО блока визначають за залежністю: nпл = nр + 1 , де nр - кількість рамок, суміжних з пластинами блока. Суть корисної моделі пояснюється графічними матеріалами де наведено: на фіг. 1 - схема встановлення джерел УФО на пластинах; на фіг. 2 переріз А-А фіг.1; на фіг. 3 - пластини з джерелами УФО, скомпоновані у блоки; на фіг. 4 - схема встановлення пластин з джерелами УФО між суміжними рамками внутрі вулика. Пристрій для санації внутрішньої поверхні вулика, рамок та бджолосім'ї складається з джерел 1 (фіг.1) опромінювання ультрафіолетовими променями короткого та середньохвильового діапазону оптичного опромінювання електромагнітного спектра (УФО), які встановлені на пластинах 2 з обох боків (фіг. 2). Пластини 2 з джерелами 1 УФО скомпоновані у блоки (фіг. 3) і з'єднані між собою елементом 3. Джерела 1 УФО підключені до джерела живлення 4 (фіг.3) через апаратуру керування та датчики контролю параметрів процесу санації внутрішньої поверхні вулика, рамок та бджолосім'ї. Внутрі вулика 5 (фіг. 4) встановлені рамки 6, а кожна пластина 2 блока (фіг. 3) з джерелами 1 УФО встановлені між суміжними рамками 6 вулика 5. Таким чином рамки 6 вулика чередуються з пластинами 2 блока з джерелами 1 УФО. Активні поверхні кожної пластини 2 блока з джерелами 1 УФО за формою та площею виконані ідентичними до форми та площі поверхні суміжних рамок 6 вулика. При цьому кількість пластин 2 nпл 3 джерелами 1 УФО блока визначають за залежністю nпл = nр + 1, де nр - кількість рамок 6, суміжних з пластинами 2 блока, тобто кількість пластин 2 з джерелами 1 УФО блока на одну більша за кількість рамок 6 суміжних з пластинами 2 блока. Пристрій для санації внутрішньої поверхні вулика, рамок та бджолосім'ї працює таким чином. Для проведення санації внутрішньої поверхні вулика, рамок та бджолосім'ї з використанням запропонованого пристрою забезпечують доступ в середину вулика 5 до рамок 6 та бджолосім'ї та очистки (підготовки) внутрішньої поверхні 7 вулика та рамок 6. Після підготовки вулика встановлюють пристрій для санації внутрішньої поверхні вулика, рамок та бджолосім'ї у вигляді джерел 1 УФО з пластинами 2, які скомпоновані у блоки. Встановлення зазначених пластин 2 з джерелами 1 УФО для опромінювання виконують в присутності бджіл бджолосім'ї та рамок 6 з медопродуктами, але при відсутності розплоду, причому без пересадки бджіл. Кожну пластину 2 з джерелами 1 УФО вста 58825 4 новлюють між суміжними рамками 6 вулика 5 таким чином, що поверхні рамок 6 опромінюються з обох боків, а виконання активної поверхні кожної пластини 2 блока, ідентичною за формою та площею до форми та площі поверхні суміжних рамок 6 вулика забезпечує повну обробку поверхонь всіх рамок 6 вулика променями УФО. Блок пластин 2 з джерелами 1 УФО виконано з можливістю збільшувати або зменшувати їх кількість відповідно до кількості рамок 6, що обробляються блоком пластин 2 пристрою. Формування блока пластин 2 з джерелами 1 УФО за кількістю на одну більше за кількість рамок 6 ( вираз 2 ) забезпечує опромінювання не тільки поверхонь крайніх рамок 6 вулика, а також його внутрішньої поверхні 7. Бджоли бджолосім'ї, які переміщуються (працюють) на поверхнях рамок 6, також опромінюються променями УФО, тобто проходять санацію. Після встановлення джерела опромінювання внутрі вулика вулик закривають і виконують санацію одночасно внутрішньої поверхні вулика, рамок та бджолосім'ї, тобто опромінюють їх ультрафіолетовими променями короткого та середньо хвильового діапазону оптичного опромінювання електромагнітного спектру, з'єднуючи джерела опромінювання з джерелом живлення через апаратуру керування. Режими опромінювання визначаються у часі, які залежать від потужності джерела опромінювання, внутрішніх розмірів вулика, наявної кількості рамок, стану бджолосім'ї, а також в залежності від виду та типу патогенної мікрофлори та фауни, тобто від того або іншого патогенного агента, для знищення якого і виконується санація внутрішньої поверхні вулика, рамок та бджолосім'ї. При цьому апаратурою керування встановлюють і контролюють необхідні параметри режиму санації, який може бути безперервним протягом сезону медозбору або в осінньо-зимовий період (перша половина зими). Визначення та керування оптимальним режимом опромінювання виконують завдяки використанню сучасної комп'ютерної техніки. Таким чином, пристроєм для санації внутрішньої поверхні вулика, рамок та бджолосім'ї в залежності від виду та типу того або іншого патогенного агента, стає можливим досягнення поставленої мети корисної моделі - підвищення ефективності боротьби з патогенною мікрофлорою та фауною шляхом одночасної безперервної санації внутрішньої поверхні вулика, рамок та бджолосім'ї фізичними методами. Запропонований пристрій для санації внутрішньої поверхні вулика, рамок та бджолосім'ї може бути реалізований на пасіках з використанням сучасної комп'ютерної техніки. Джерела інформації: 1. О.Ф.Гробов, А.К.Лихотин. Болезни и вредители пчел. - М: Агропромиздат, 1989. - 239 с. 2. В.П.Поліщук, В.А.Гайдар / Пасіка - Київ.: Ділова Україна, 1993. - 272 с. 3. Ю.М.Жилинский, И.И.Светницкий. Электрическое освещение и облучение в сельскохозяйственном производстве. М., "Колос", 1968, 303 с. 5 Комп’ютерна верстка Г. Паяльніков 58825 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
