Пристрій для очищення внутрішньої поверхні труб
Номер патенту: 58793
Опубліковано: 26.04.2011
Автори: Калюжний Анатолій Павлович, Яковлєв Віктор Сергійович
Формула / Реферат
Пристрій для очищення внутрішньої поверхні труб, що має трубчастий корпус-гільзу, з одного боку якого є ріжуча кільцева, який відрізняється тим, що гільза виконана з відрізка труби й має діаметр d, котрий на порядок менший від діаметра трубопроводу D, що прочищається, на краях якої, як з одного, так і з іншого боку є ріжучі кромки з кутом заточки всередину гільзи і з'єднана з тягнучим тросом через жорсткі кріплення від гільзи з обох боків, що дає можливість рухати пристрій як в один, так і в інший бік.
Текст

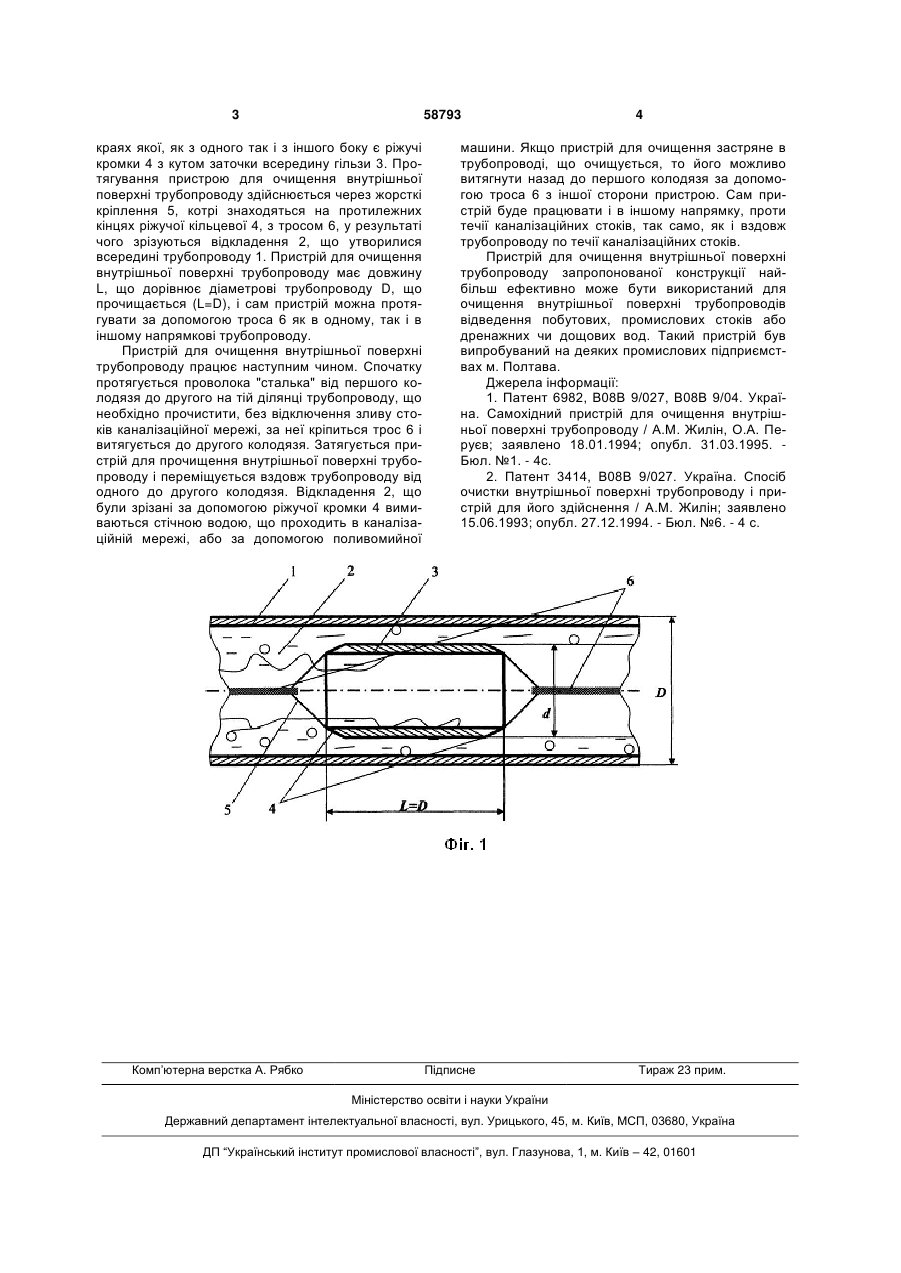

Пристрій для очищення внутрішньої поверхні труб, що має трубчастий корпус-гільзу, з одного 3 58793 краях якої, як з одного так і з іншого боку є ріжучі кромки 4 з кутом заточки всередину гільзи 3. Протягування пристрою для очищення внутрішньої поверхні трубопроводу здійснюється через жорсткі кріплення 5, котрі знаходяться на протилежних кінцях ріжучої кільцевої 4, з тросом 6, у результаті чого зрізуються відкладення 2, що утворилися всередині трубопроводу 1. Пристрій для очищення внутрішньої поверхні трубопроводу має довжину L, що дорівнює діаметрові трубопроводу D, що прочищається (L=D), і сам пристрій можна протягувати за допомогою троса 6 як в одному, так і в іншому напрямкові трубопроводу. Пристрій для очищення внутрішньої поверхні трубопроводу працює наступним чином. Спочатку протягується проволока "сталька" від першого колодязя до другого на тій ділянці трубопроводу, що необхідно прочистити, без відключення зливу стоків каналізаційної мережі, за неї кріпиться трос 6 і витягується до другого колодязя. Затягується пристрій для прочищення внутрішньої поверхні трубопроводу і переміщується вздовж трубопроводу від одного до другого колодязя. Відкладення 2, що були зрізані за допомогою ріжучої кромки 4 вимиваються стічною водою, що проходить в каналізаційній мережі, або за допомогою поливомийної Комп’ютерна верстка А. Рябко 4 машини. Якщо пристрій для очищення застряне в трубопроводі, що очищується, то його можливо витягнути назад до першого колодязя за допомогою троса 6 з іншої сторони пристрою. Сам пристрій буде працювати і в іншому напрямку, проти течії каналізаційних стоків, так само, як і вздовж трубопроводу по течії каналізаційних стоків. Пристрій для очищення внутрішньої поверхні трубопроводу запропонованої конструкції найбільш ефективно може бути використаний для очищення внутрішньої поверхні трубопроводів відведення побутових, промислових стоків або дренажних чи дощових вод. Такий пристрій був випробуваний на деяких промислових підприємствах м. Полтава. Джерела інформації: 1. Патент 6982, В08В 9/027, В08В 9/04. Україна. Самохідний пристрій для очищення внутрішньої поверхні трубопроводу / A.M. Жилін, О.А. Перуєв; заявлено 18.01.1994; опубл. 31.03.1995. Бюл. №1. - 4с. 2. Патент 3414, В08В 9/027. Україна. Спосіб очистки внутрішньої поверхні трубопроводу і пристрій для його здійснення / A.M. Жилін; заявлено 15.06.1993; опубл. 27.12.1994. - Бюл. №6. - 4 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning internal surface of tubes
Автори англійськоюKaliuzhnyi Anatolii Pavlovych, Yakovlev Viktor Serhiiovych
Назва патенту російськоюУстройство для очистки внутренней поверхности труб
Автори російськоюКалюжный Анатолий Павлович, Яковлев Виктор Сергеевич
МПК / Мітки
МПК: B08B 9/027
Мітки: труб, внутрішньої, поверхні, очищення, пристрій
