Спосіб підняття нафтопродуктів з поверхні моря та пристрій для його реалізації

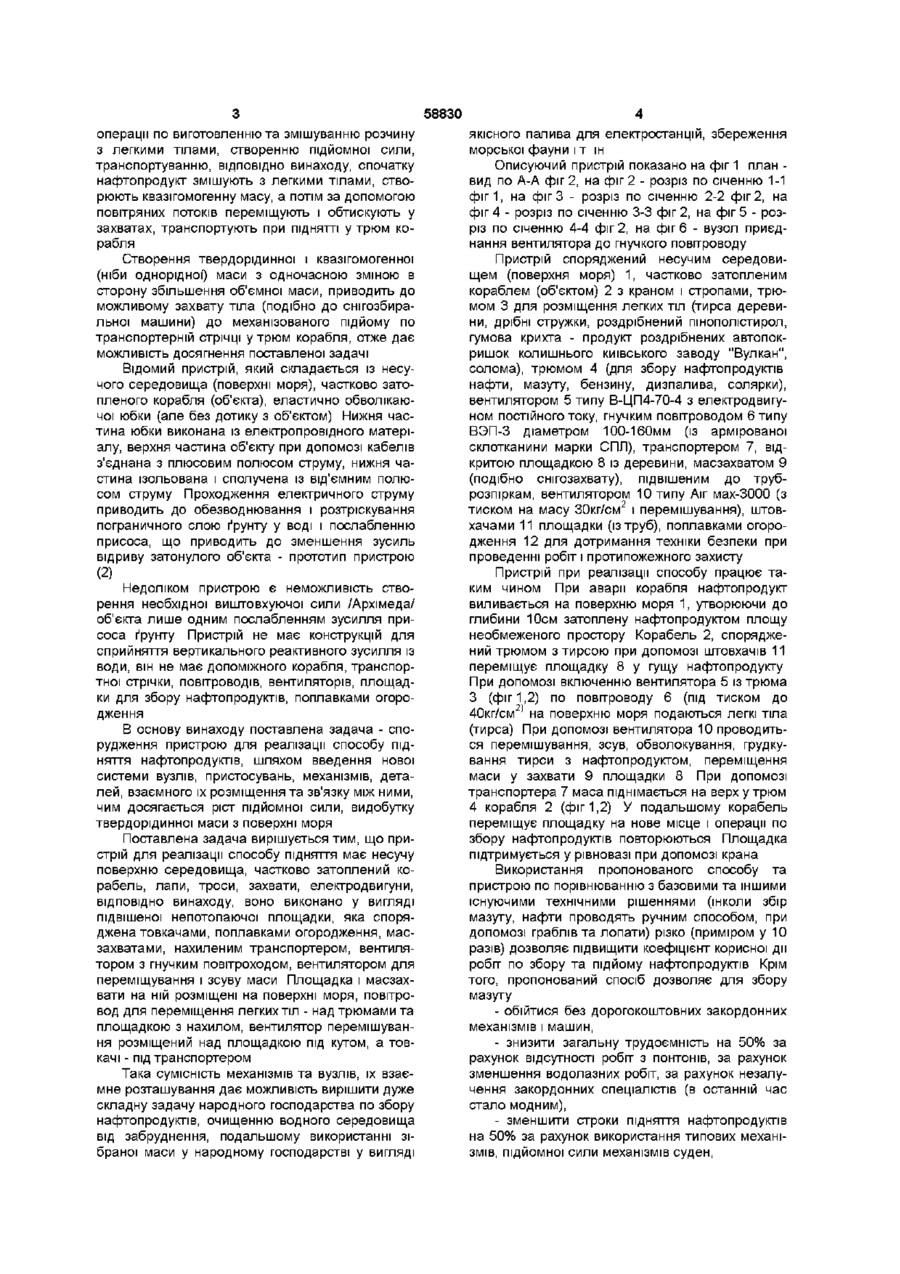

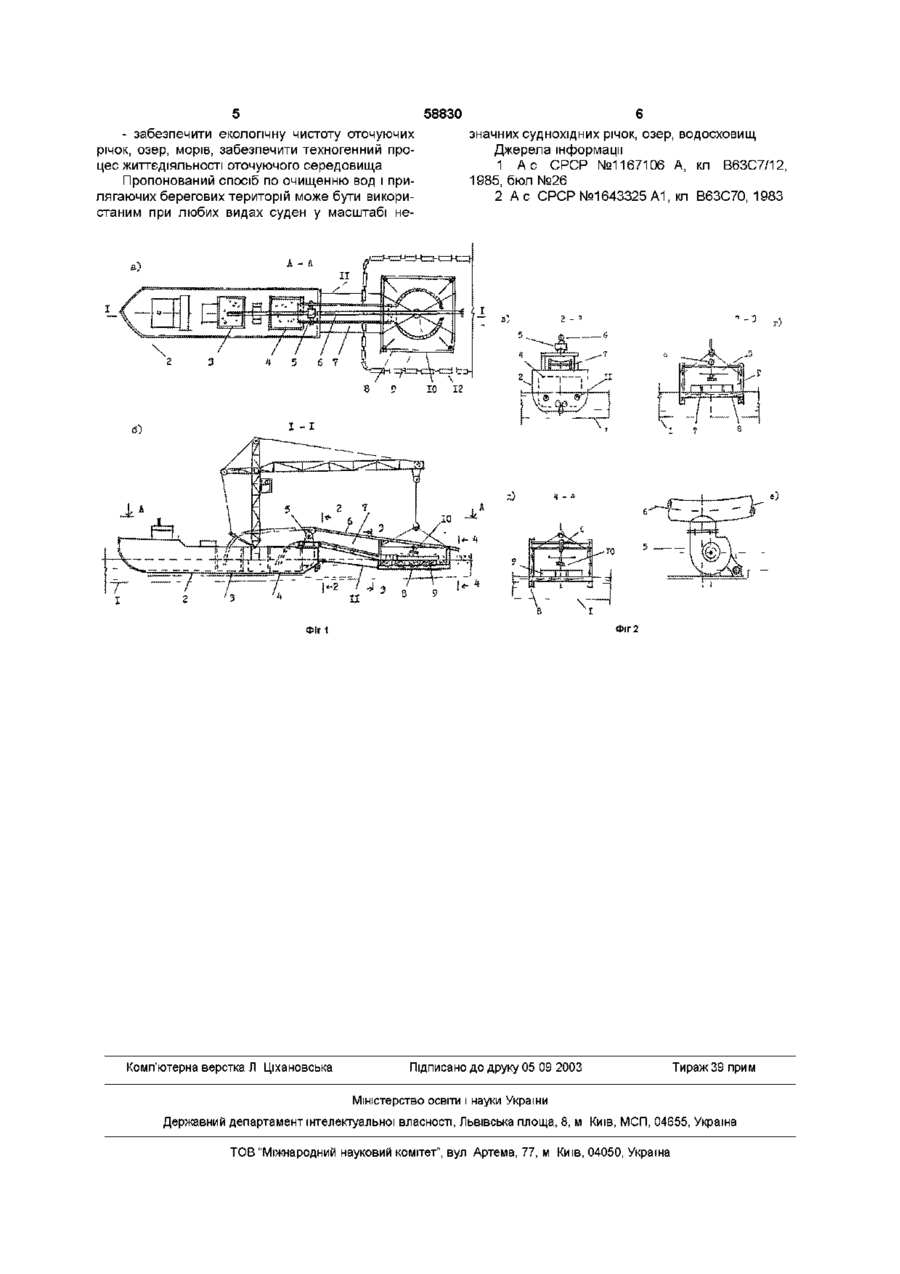

1 Спосіб підняття нафтопродуктів з поверхні моря, що включає операції по виготовленню та змішуванню розчину з легкими тілами, створенню підйомної сили, транспортуванню, який відрізняється тим, що спочатку нафтопродукти змішують з легкими тілами, створюють квазігомогенну масу, а потім за допомогою повітряних потоків перемішують і обтискують у захватах, транспорту 2 Пристрій для реалізації способу підняття нафтопродуктів з поверхні моря, що включає несучу поверхню середовища, частково затоплений корабель, лапи, троси, захвати, електродвигуни, який відрізняється тим, що він виконаний у вигляді підвісної непотоплюваної площадки, оснащеної штовхачами, поплавками огородження, масзахватом, нахиленим транспортером, вентилятором з гнучким повітроводом, вентилятором для перемішування та зрушення мас 3 Пристрій для підняття нафтопродуктів за п 2, який відрізняється тим, що площадка і масзахвати на ній розміщені на поверхні моря, повітровід для переміщення тіл - над трюмами і площадкою з нахилом, вентилятор для перемішування розміщено над площадкою під кутом, а штовхачі під транспортером ють при ПІДЙОМІ у трюм корабля Винахід відноситься до техніки суднопідйому та очищення забруднених вод річок, озер, водоймищ, морів та їх берегів Відомий спосіб підняття тіла при допомозі автоматичних захватів складених із лап, поворотних кронштейнів, тяг, механізмів фіксацій, траверс Захват тіла ваги проводиться при допомозі прикладених зусиль на підйомний трос, при цьому проводиться обтискування предмета лапами з двох сторін Натяг тросу здійснюється при допомозі поліспастів, лебідок, електродвигунів, кранів Недоліком відомого способу є використання у великій КІЛЬКОСТІ вантажних пристроїв з великими захватами (нездійсненних на практиці), що приводить до збільшення трудоємкості та вартості робіт Крім того, спосіб не може бути здійсненним без додаткового пристрою на поверхні води спеціальних платформ Відомий спосіб підняття затонулого плавзасобу (об'єкта), який реалізується виконанням операцій окремо підготовляють водяний розчин пшоутворювача, спінюють розчин стисненим по вітрям, піну зміщують з легкими тілами, отриману суміш транспортують у корпус корабля (затонулого плавзасобу) - прототип способу (1) Недоліком способу підняття є заповнення корпуса насиченою піною з малим коефіцієнтом корисної дм, при цьому для підняття необхідно використати декілька тисяч кубів піни Піноутворювач запроваджують у ємкість (корпус корабля) більша частина якого заповнена водою, що знижує ефект виштовхуючої сили об'єкта Спосіб не дозволяє регулювати при ПІДНЯТТІ центр маси плавзасобу, не дозволяє збирати різні продукти з поверхні води та з прибережної території берегів В основу винаходу способу підняття нафтопродуктів з поверхні моря поставлена задача шляхом розширення функціональних можливостей захватуючих пристроїв, нафтопродукт змішують з легкими тілами, що забезпечує грудкуватість та захват нафтопродукту з поверхні води із значним зменшенням розвиваючого зусилля відриву Поставлена задача вирішується тим, що у способі підняття нафтопродуктів, включаючий О со 00 00 ю 58830 операції по виготовленню та змішуванню розчину з легкими тілами, створенню підйомної сили, транспортуванню, ВІДПОВІДНО винаходу, спочатку нафтопродукт змішують з легкими тілами, створюють квазігомогенну масу, а потім за допомогою повітряних потоків переміщують і обтискують у захватах, транспортують при ПІДНЯТТІ у трюм корабля Створення твердорідинної і квазігомогенної (ніби однорідної) маси з одночасною зміною в сторону збільшення об'ємної маси, приводить до можливому захвату тіла (подібно до снігозбиральної машини) до механізованого підйому по транспортерній стрічці у трюм корабля, отже дає можливість досягнення поставленої задачі Відомий пристрій, який складається із несучого середовища (поверхні моря), частково затопленого корабля (об'єкта), еластично обволікаючої юбки (але без дотику з об'єктом) Нижня частина юбки виконана із електропровідного матеріалу, верхня частина об'єкту при допомозі кабелів з'єднана з плюсовим полюсом струму, нижня частина ізольована і сполучена із від'ємним полюсом струму Проходження електричного струму приводить до обезводнювання і розтріскування пограничного слою ґрунту у воді і послабленню присоса, що приводить до зменшення зусиль відриву затонулого об'єкта - прототип пристрою (2) Недоліком пристрою є неможливість створення необхідної виштовхуючої сили /Архімеда/ об'єкта лише одним послабленням зусилля присоса ґрунту Пристрій не має конструкцій для сприйняття вертикального реактивного зусилля із води, він не має допоміжного корабля, транспортної стрічки, повітроводів, вентиляторів, площадки для збору нафтопродуктів, поплавками огородження В основу винаходу поставлена задача - спорудження пристрою для реалізації способу підняття нафтопродуктів, шляхом введення нової системи вузлів, пристосувань, механізмів, деталей, взаємного їх розміщення та зв'язку між ними, чим досягається ріст підйомної сили, видобутку твердорідинної маси з поверхні моря Поставлена задача вирішується тим, що пристрій для реалізації способу підняття має несучу поверхню середовища, частково затоплений корабель, лапи, троси, захвати, електродвигуни, ВІДПОВІДНО винаходу, воно виконано у вигляді підвішеної непотопаючої площадки, яка споряджена товкачами, поплавками огородження, масзахватами, нахиленим транспортером, вентилятором з гнучким повітроходом, вентилятором для переміщування і зсуву маси Площадка і масзахвати на ній розміщені на поверхні моря, повітровод для переміщення легких тіл - над трюмами та площадкою з нахилом, вентилятор перемішування розміщений над площадкою під кутом, а товкачі - під транспортером Така сумісність механізмів та вузлів, їх взаємне розташування дає можливість вирішити дуже складну задачу народного господарства по збору нафтопродуктів, очищенню водного середовища від забруднення, подальшому використанні зібраної маси у народному господарстві у вигляді якісного палива для електростанцій, збереження морської фауни і т ш Описуючий пристрій показано на фіг 1 план вид по А-А фіг 2, на фіг 2 - розріз по січенню 1-1 фіг1, на фіг 3 - розріз по січенню 2-2 фіг 2, на фіг 4 - розріз по січенню 3-3 фіг 2, на фіг 5 - розріз по січенню 4-4 фіг 2, на фіг 6 - вузол приєднання вентилятора до гнучкого повітроводу Пристрій споряджений несучим середовищем (поверхня моря) 1, частково затопленим кораблем (об'єктом) 2 з краном і стропами, трюмом 3 для розміщення легких тіл (тирса деревини, дрібні стружки, роздрібнений пінополістирол, гумова крихта - продукт роздрібнених автопокришок колишнього київського заводу "Вулкан", солома), трюмом 4 (для збору нафтопродуктів нафти, мазуту, бензину, дизпалива, солярки), вентилятором 5 типу В-ЦП4-70-4 з електродвигуном постійного току, гнучким повітроводом 6 типу ВЭП-3 діаметром 100-160мм (із армірованої склотканини марки СПЛ), транспортером 7, відкритою площадкою 8 із деревини, масзахватом 9 (подібно снігозахвату), підвішеним до труброзпіркам, вентилятором 10 типу Аіг мах-3000 (з тиском на масу 30кг/см2 і перемішування), штовхачами 11 площадки (із труб), поплавками огородження 12 для дотримання техніки безпеки при проведенні робіт і протипожежного захисту Пристрій при реалізації способу працює таким чином При аварії корабля нафтопродукт виливається на поверхню моря 1, утворюючи до глибини 10см затоплену нафтопродуктом площу необмеженого простору Корабель 2, споряджений трюмом з тирсою при допомозі штовхачів 11 переміщує площадку 8 у гущу нафтопродукту При допомозі включенню вентилятора 5 із трюма 3 (фіг 1,2) по повітроводу 6 (під тиском до 40кг/см2' на поверхню моря подаються легкі тіла (тирса) При допомозі вентилятора 10 проводиться перемішування, зсув, обволокування, грудкування тирси з нафтопродуктом, переміщення маси у захвати 9 площадки 8 При допомозі транспортера 7 маса піднімається на верх у трюм 4 корабля 2 (фіг 1,2) У подальшому корабель переміщує площадку на нове місце і операції по збору нафтопродуктів повторюються Площадка підтримується у рівновазі при допомозі крана Використання пропонованого способу та пристрою по порівнюванню з базовими та іншими існуючими технічними рішеннями (інколи збір мазуту, нафти проводять ручним способом, при допомозі граблів та лопати) різко (приміром у 10 разів) дозволяє підвищити коефіцієнт корисної дії робіт по збору та підйому нафтопродуктів Крім того, пропонований спосіб дозволяє для збору мазуту - обійтися без дорогокоштовних закордонних механізмів і машин, - знизити загальну трудоємність на 50% за рахунок відсутності робіт з понтонів, за рахунок зменшення водолазних робіт, за рахунок незалучення закордонних спеціалістів (в останній час стало модним), - зменшити строки підняття нафтопродуктів на 50% за рахунок використання типових механізмів, підйомної сили механізмів суден, 5 58830 - забезпечити екологічну чистоту оточуючих річок, озер, морів, забезпечити техногенний процес ЖИТТЄДІЯЛЬНОСТІ оточуючого середовища Пропонований спосіб по очищенню вод і прилягаючих берегових територій може бути використаним при любих видах суден у масштабі не значних суднохідних річок, озер, водосховищ Джерела інформації 1 А с СРСР №1167106 А, кл В63С7/12, 1985, бюл №26 2 А с СРСР №1643325 А1, кл В63С70, 1983 І .. І -І Фіг 2 ФІГ 1 Комп'ютерна верстка Л Ціхановська Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
