Сталезалізобетонна балка з армуванням трубою квадратного профілю

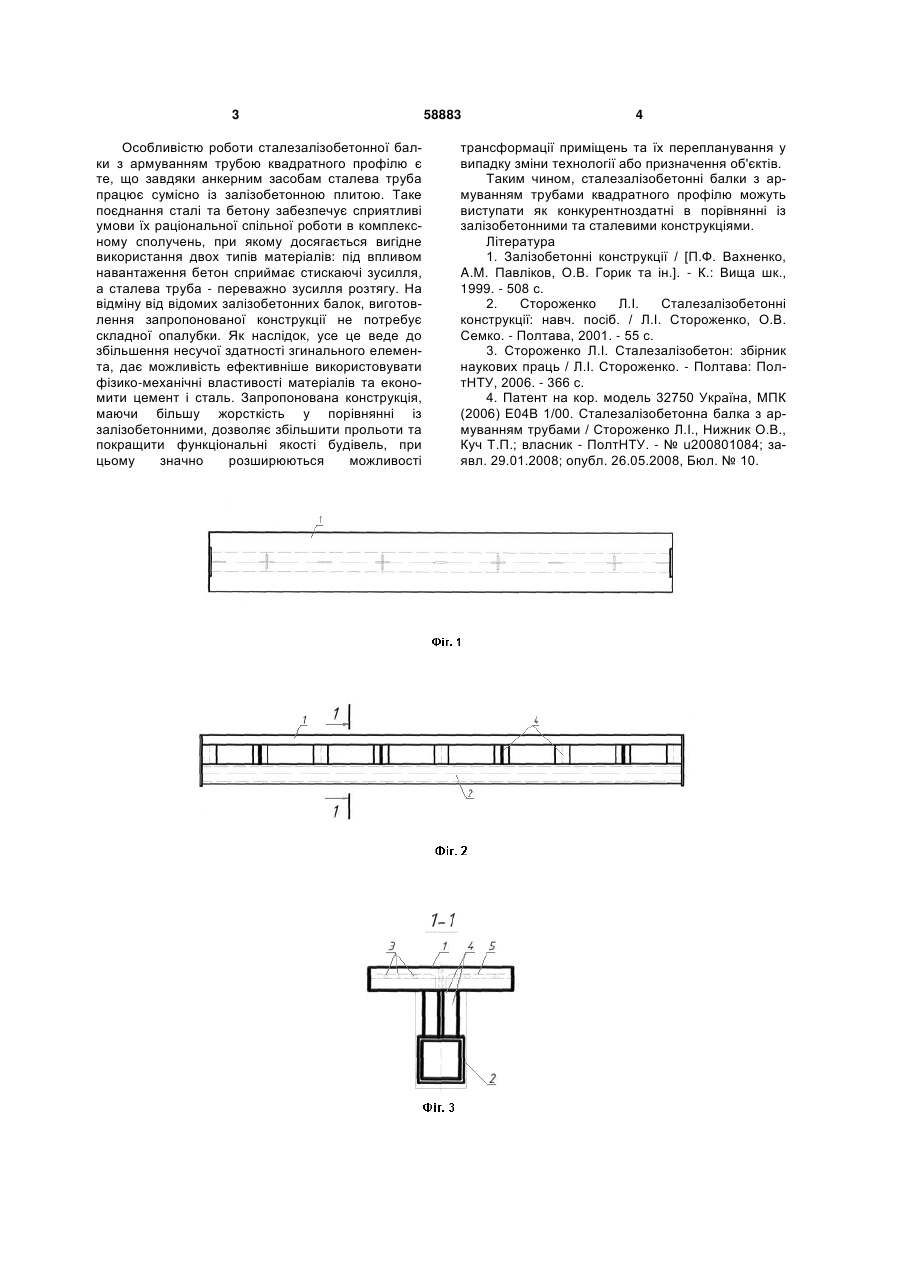

Сталезалізобетонна балка з армуванням трубою квадратного профілю, що складається із залізобетонної полиці та з'єднаної з нею сталевої труби, яка відрізняється тим, що як жорстка несуча арматура використовується труба прямокутного профілю, яка працює сумісно із залізобетонною полицею за рахунок сталевих пластин та анкерів. (19) (21) u201012270 (22) 18.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) СТОРОЖЕНКО ЛЕОНІД ІВАНОВИЧ, НИЖНИК ОЛЕКСАНДР ВАСИЛЬОВИЧ, КУЧ ТЕТЯНА ПЕТРІВНА, ІВАНЮК АНДРІЙ ВОЛОДИМИРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 Особливістю роботи сталезалізобетонної балки з армуванням трубою квадратного профілю є те, що завдяки анкерним засобам сталева труба працює сумісно із залізобетонною плитою. Таке поєднання сталі та бетону забезпечує сприятливі умови їх раціональної спільної роботи в комплексному сполучень, при якому досягається вигідне використання двох типів матеріалів: під впливом навантаження бетон сприймає стискаючі зусилля, а сталева труба - переважно зусилля розтягу. На відміну від відомих залізобетонних балок, виготовлення запропонованої конструкції не потребує складної опалубки. Як наслідок, усе це веде до збільшення несучої здатності згинального елемента, дає можливість ефективніше використовувати фізико-механічні властивості матеріалів та економити цемент і сталь. Запропонована конструкція, маючи більшу жорсткість у порівнянні із залізобетонними, дозволяє збільшити прольоти та покращити функціональні якості будівель, при цьому значно розширюються можливості 58883 4 трансформації приміщень та їх перепланування у випадку зміни технології або призначення об'єктів. Таким чином, сталезалізобетонні балки з армуванням трубами квадратного профілю можуть виступати як конкурентноздатні в порівнянні із залізобетонними та сталевими конструкціями. Література 1. Залізобетонні конструкції / [П.Ф. Вахненко, A.M. Павліков, О.В. Горик та ін.]. - К.: Вища шк., 1999. - 508 с. 2. Стороженко Л.І. Сталезалізобетонні конструкції: навч. посіб. / Л.І. Стороженко, О.В. Семко. - Полтава, 2001. - 55 с. 3. Стороженко Л.І. Сталезалізобетон: збірник наукових праць / Л.І. Стороженко. - Полтава: ПолтНТУ, 2006. - 366 с. 4. Патент на кор. модель 32750 Україна, МПК (2006) Е04В 1/00. Сталезалізобетонна балка з армуванням трубами / Стороженко Л.І., Нижник О.В., Куч Т.П.; власник - ПолтНТУ. - № u200801084; заявл. 29.01.2008; опубл. 26.05.2008, Бюл. № 10. 5 Комп’ютерна верстка Г. Паяльніков 58883 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
