Пристрій для запобігання ковзанню взуття

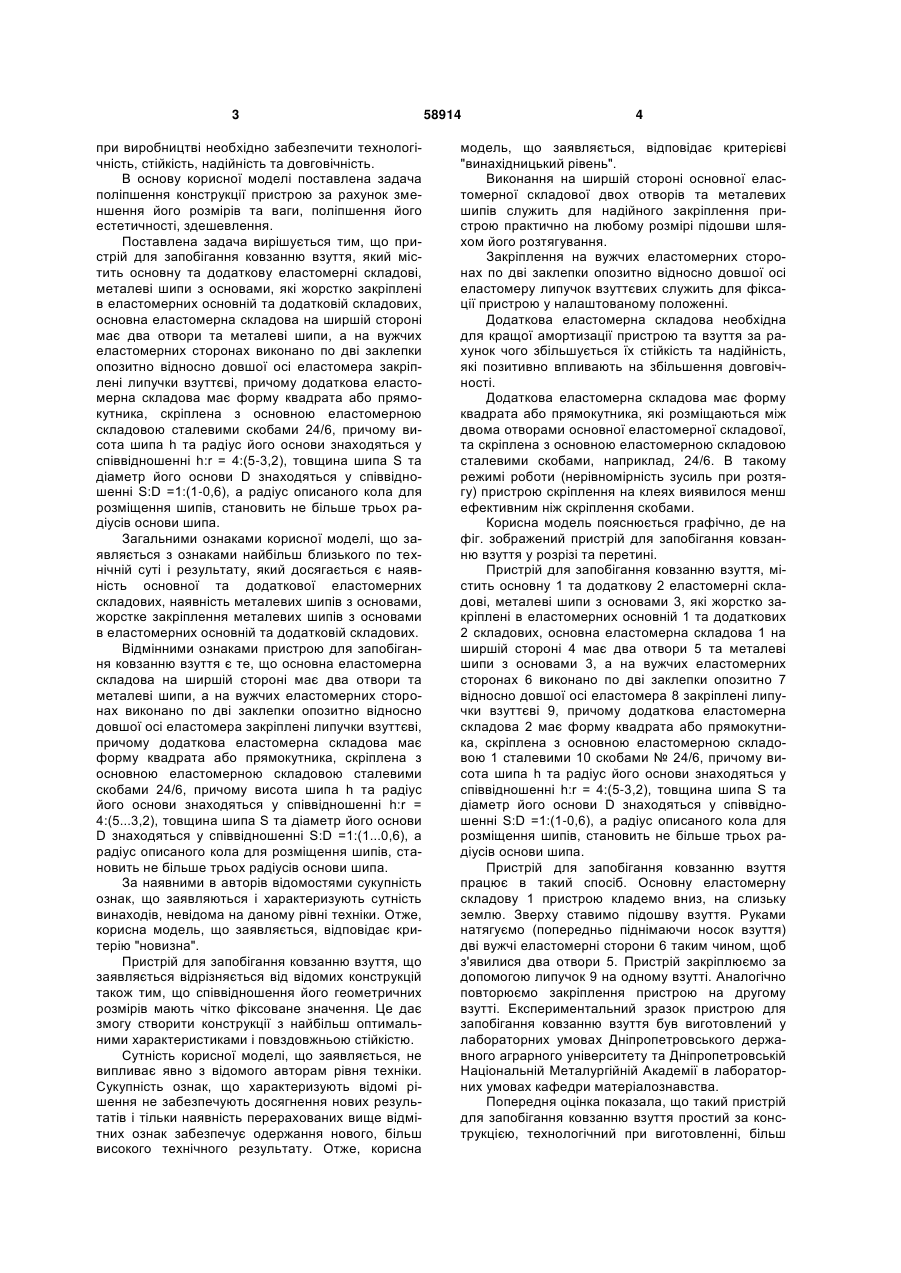

Пристрій для запобігання ковзанню взуття, який містить основну та додатково еластомерні 3 при виробництві необхідно забезпечити технологічність, стійкість, надійність та довговічність. В основу корисної моделі поставлена задача поліпшення конструкції пристрою за рахунок зменшення його розмірів та ваги, поліпшення його естетичності, здешевлення. Поставлена задача вирішується тим, що пристрій для запобігання ковзанню взуття, який містить основну та додаткову еластомерні складові, металеві шипи з основами, які жорстко закріплені в еластомерних основній та додатковій складових, основна еластомерна складова на ширшій стороні має два отвори та металеві шипи, а на вужчих еластомерних сторонах виконано по дві заклепки опозитно відносно довшої осі еластомера закріплені липучки взуттєві, причому додаткова еластомерна складова має форму квадрата або прямокутника, скріплена з основною еластомерною складовою сталевими скобами 24/6, причому висота шипа h та радіус його основи знаходяться у співвідношенні h:r = 4:(5-3,2), товщина шипа S та діаметр його основи D знаходяться у співвідношенні S:D =1:(1-0,6), а радіус описаного кола для розміщення шипів, становить не більше трьох радіусів основи шипа. Загальними ознаками корисної моделі, що заявляється з ознаками найбільш близького по технічній суті і результату, який досягається є наявність основної та додаткової еластомерних складових, наявність металевих шипів з основами, жорстке закріплення металевих шипів з основами в еластомерних основній та додатковій складових. Відмінними ознаками пристрою для запобігання ковзанню взуття є те, що основна еластомерна складова на ширшій стороні має два отвори та металеві шипи, а на вужчих еластомерних сторонах виконано по дві заклепки опозитно відносно довшої осі еластомера закріплені липучки взуттєві, причому додаткова еластомерна складова має форму квадрата або прямокутника, скріплена з основною еластомерною складовою сталевими скобами 24/6, причому висота шипа h та радіус його основи знаходяться у співвідношенні h:r = 4:(5...3,2), товщина шипа S та діаметр його основи D знаходяться у співвідношенні S:D =1:(1...0,6), а радіус описаного кола для розміщення шипів, становить не більше трьох радіусів основи шипа. За наявними в авторів відомостями сукупність ознак, що заявляються і характеризують сутність винаходів, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Пристрій для запобігання ковзанню взуття, що заявляється відрізняється від відомих конструкцій також тим, що співвідношення його геометричних розмірів мають чітко фіксоване значення. Це дає змогу створити конструкції з найбільш оптимальними характеристиками і повздовжньою стійкістю. Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмітних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна 58914 4 модель, що заявляється, відповідає критерієві "винахідницький рівень". Виконання на ширшій стороні основної еластомерної складової двох отворів та металевих шипів служить для надійного закріплення пристрою практично на любому розмірі підошви шляхом його розтягування. Закріплення на вужчих еластомерних сторонах по дві заклепки опозитно відносно довшої осі еластомеру липучок взуттєвих служить для фіксації пристрою у налаштованому положенні. Додаткова еластомерна складова необхідна для кращої амортизації пристрою та взуття за рахунок чого збільшується їх стійкість та надійність, які позитивно впливають на збільшення довговічності. Додаткова еластомерна складова має форму квадрата або прямокутника, які розміщаються між двома отворами основної еластомерної складової, та скріплена з основною еластомерною складовою сталевими скобами, наприклад, 24/6. В такому режимі роботи (нерівномірність зусиль при розтягу) пристрою скріплення на клеях виявилося менш ефективним ніж скріплення скобами. Корисна модель пояснюється графічно, де на фіг. зображений пристрій для запобігання ковзанню взуття у розрізі та перетині. Пристрій для запобігання ковзанню взуття, містить основну 1 та додаткову 2 еластомерні складові, металеві шипи з основами 3, які жорстко закріплені в еластомерних основній 1 та додаткових 2 складових, основна еластомерна складова 1 на ширшій стороні 4 має два отвори 5 та металеві шипи з основами 3, а на вужчих еластомерних сторонах 6 виконано по дві заклепки опозитно 7 відносно довшої осі еластомера 8 закріплені липучки взуттєві 9, причому додаткова еластомерна складова 2 має форму квадрата або прямокутника, скріплена з основною еластомерною складовою 1 сталевими 10 скобами № 24/6, причому висота шипа h та радіус його основи знаходяться у співвідношенні h:r = 4:(5-3,2), товщина шипа S та діаметр його основи D знаходяться у співвідношенні S:D =1:(1-0,6), а радіус описаного кола для розміщення шипів, становить не більше трьох радіусів основи шипа. Пристрій для запобігання ковзанню взуття працює в такий спосіб. Основну еластомерну складову 1 пристрою кладемо вниз, на слизьку землю. Зверху ставимо підошву взуття. Руками натягуємо (попередньо піднімаючи носок взуття) дві вужчі еластомерні сторони 6 таким чином, щоб з'явилися два отвори 5. Пристрій закріплюємо за допомогою липучок 9 на одному взутті. Аналогічно повторюємо закріплення пристрою на другому взутті. Експериментальний зразок пристрою для запобігання ковзанню взуття був виготовлений у лабораторних умовах Дніпропетровського державного аграрного університету та Дніпропетровській Національній Металургійній Академії в лабораторних умовах кафедри матеріалознавства. Попередня оцінка показала, що такий пристрій для запобігання ковзанню взуття простий за конструкцією, технологічний при виготовленні, більш 5 58914 стійкий, надійний в експлуатації та довговічний, дешевий, естетичний. Запропонована корисна модель може бути багаторазово відтворена і використана в якості при Комп’ютерна верстка Л. Ціхановська 6 строю для запобігання ковзанню взуття. Отже корисна модель відповідає критерію "промислова придатність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
