Протиковзний пристрій для взуття
Формула / Реферат
1. Протиковзний пристрій для взуття, що включає основу і засіб проти ковзання, який відрізняється тим, що основу виконано у вигляді плоскої фігурної пластини з еластичного матеріалу, в якій є отвори для надягання пристрою на носкову і п'яткову частини взуття, між отворами для надягання пристрою розташований засіб проти ковзання, виконаний у вигляді пластини із закріпленими на ньому щонайменше чотирма шипами, направленими протилежно ходовій частині підошви взуття.
2. Пристрій за п. 1, який відрізняється тим, що на зовнішній поверхні засобу проти ковзання, між шипами, виконано рифлення.
Текст

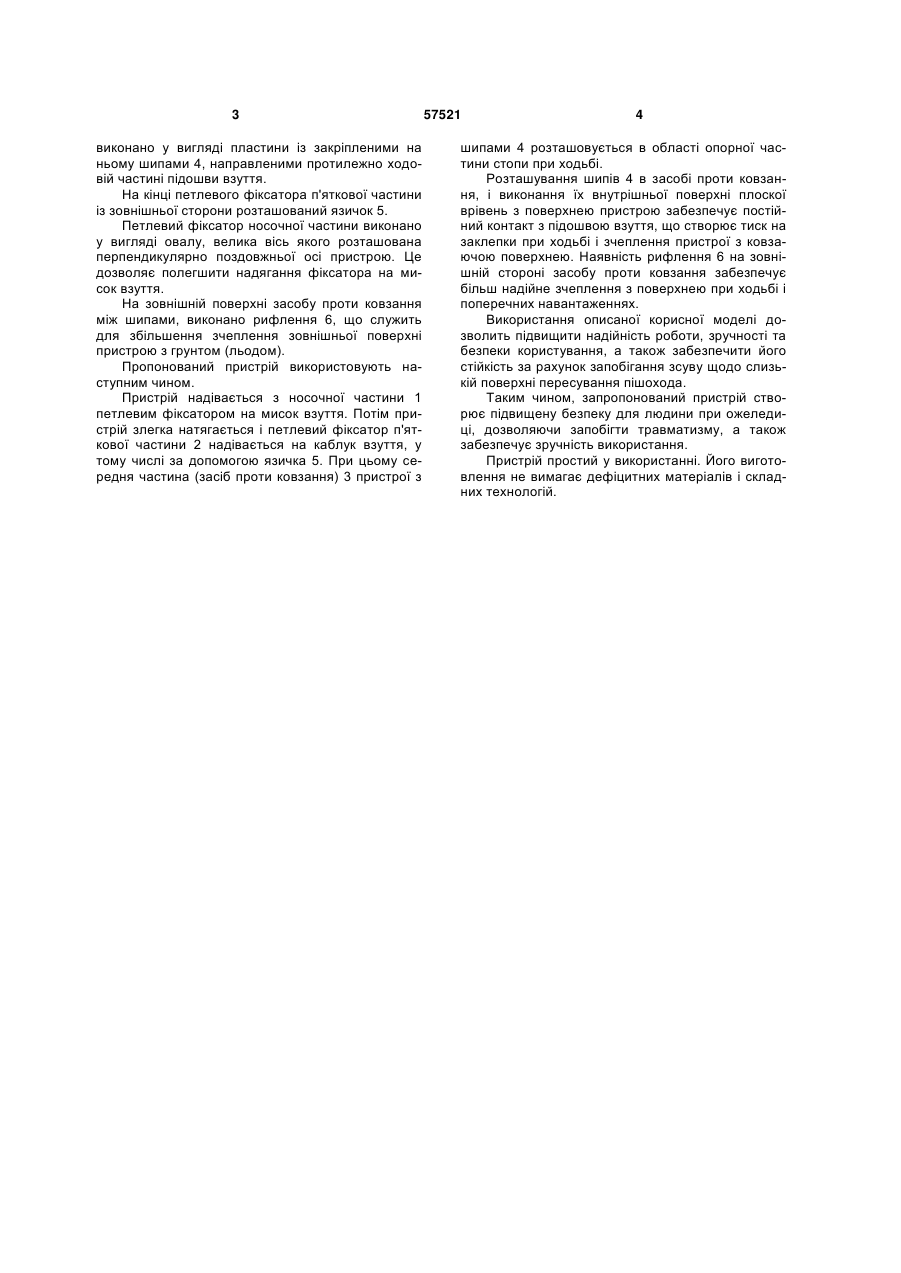

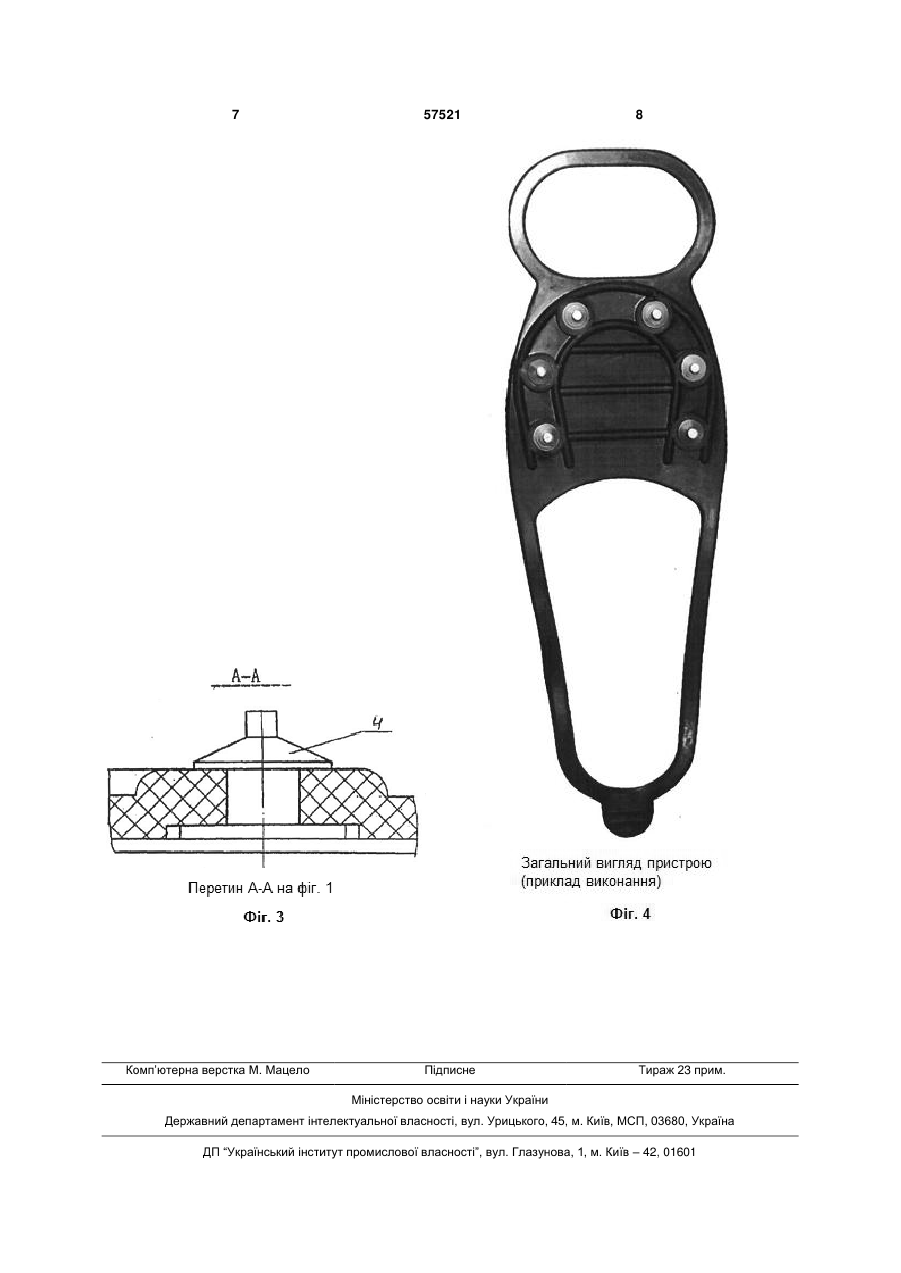

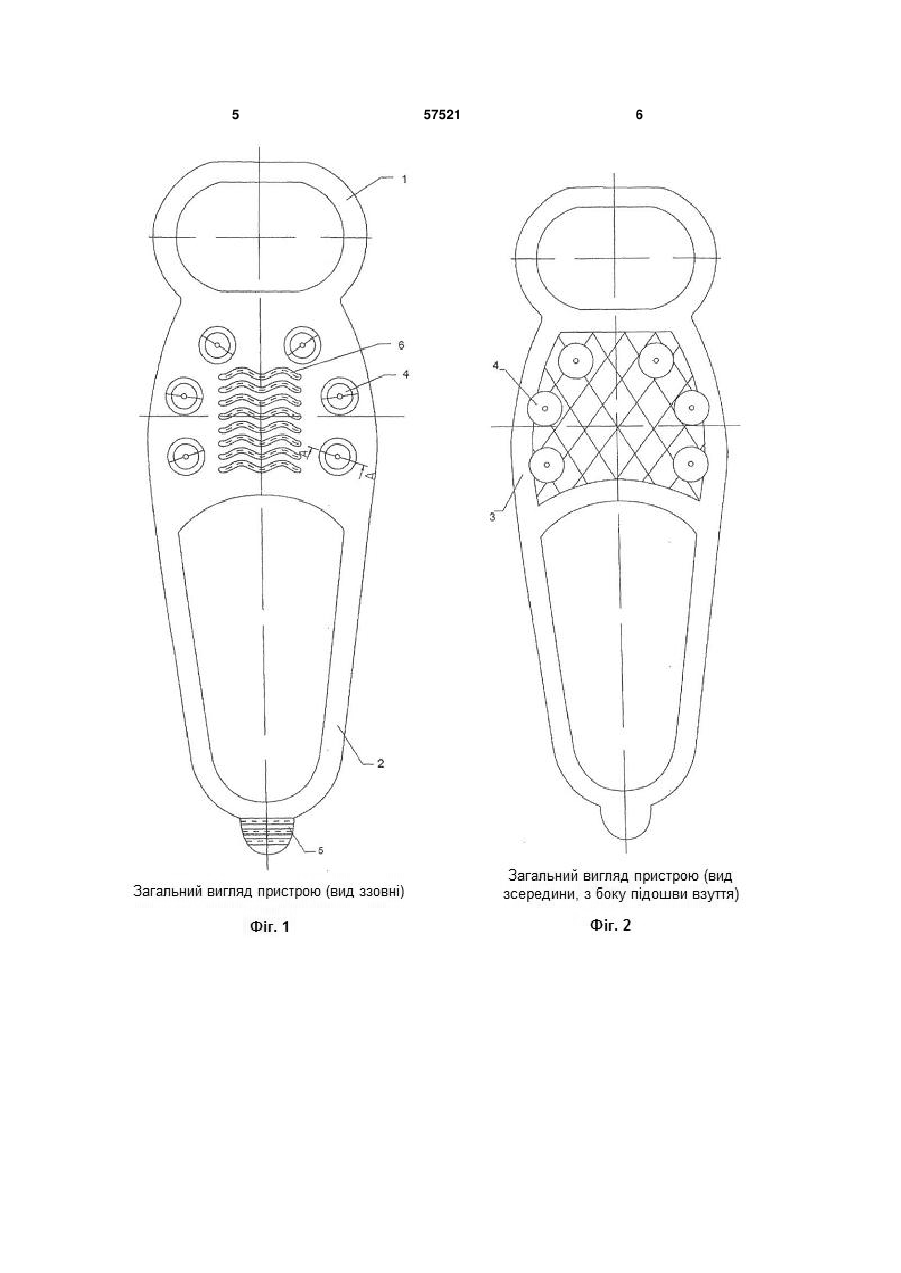

1. Протиковзний пристрій для взуття, що включає основу і засіб проти ковзання, який відрізняється тим, що основу виконано у вигляді плоскої фігурної пластини з еластичного матеріалу, в 3 виконано у вигляді пластини із закріпленими на ньому шипами 4, направленими протилежно ходовій частині підошви взуття. На кінці петлевого фіксатора п'яткової частини із зовнішньої сторони розташований язичок 5. Петлевий фіксатор носочної частини виконано у вигляді овалу, велика вісь якого розташована перпендикулярно поздовжньої осі пристрою. Це дозволяє полегшити надягання фіксатора на мисок взуття. На зовнішній поверхні засобу проти ковзання між шипами, виконано рифлення 6, що служить для збільшення зчеплення зовнішньої поверхні пристрою з грунтом (льодом). Пропонований пристрій використовують наступним чином. Пристрій надівається з носочної частини 1 петлевим фіксатором на мисок взуття. Потім пристрій злегка натягається і петлевий фіксатор п'яткової частини 2 надівається на каблук взуття, у тому числі за допомогою язичка 5. При цьому середня частина (засіб проти ковзання) 3 пристрої з 57521 4 шипами 4 розташовується в області опорної частини стопи при ходьбі. Розташування шипів 4 в засобі проти ковзання, і виконання їх внутрішньої поверхні плоскої врівень з поверхнею пристрою забезпечує постійний контакт з підошвою взуття, що створює тиск на заклепки при ходьбі і зчеплення пристрої з ковзаючою поверхнею. Наявність рифлення 6 на зовнішній стороні засобу проти ковзання забезпечує більш надійне зчеплення з поверхнею при ходьбі і поперечних навантаженнях. Використання описаної корисної моделі дозволить підвищити надійність роботи, зручності та безпеки користування, а також забезпечити його стійкість за рахунок запобігання зсуву щодо слизькій поверхні пересування пішохода. Таким чином, запропонований пристрій створює підвищену безпеку для людини при ожеледиці, дозволяючи запобігти травматизму, а також забезпечує зручність використання. Пристрій простий у використанні. Його виготовлення не вимагає дефіцитних матеріалів і складних технологій. 5 57521 6 7 Комп’ютерна верстка М. Мацело 57521 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAntiskid footwear device
Автори англійськоюBROSLAVETS VOLODYMYR SERHIIOVYCH
Назва патенту російськоюПротивоскользящее устройство для обуви
Автори російськоюБРОСЛАВЕЦ ВЛАДИМИР СЕРГЕЕВИЧ
МПК / Мітки
МПК: A43C 15/00
Мітки: взуття, протиковзний, пристрій
