Зубний імплантат

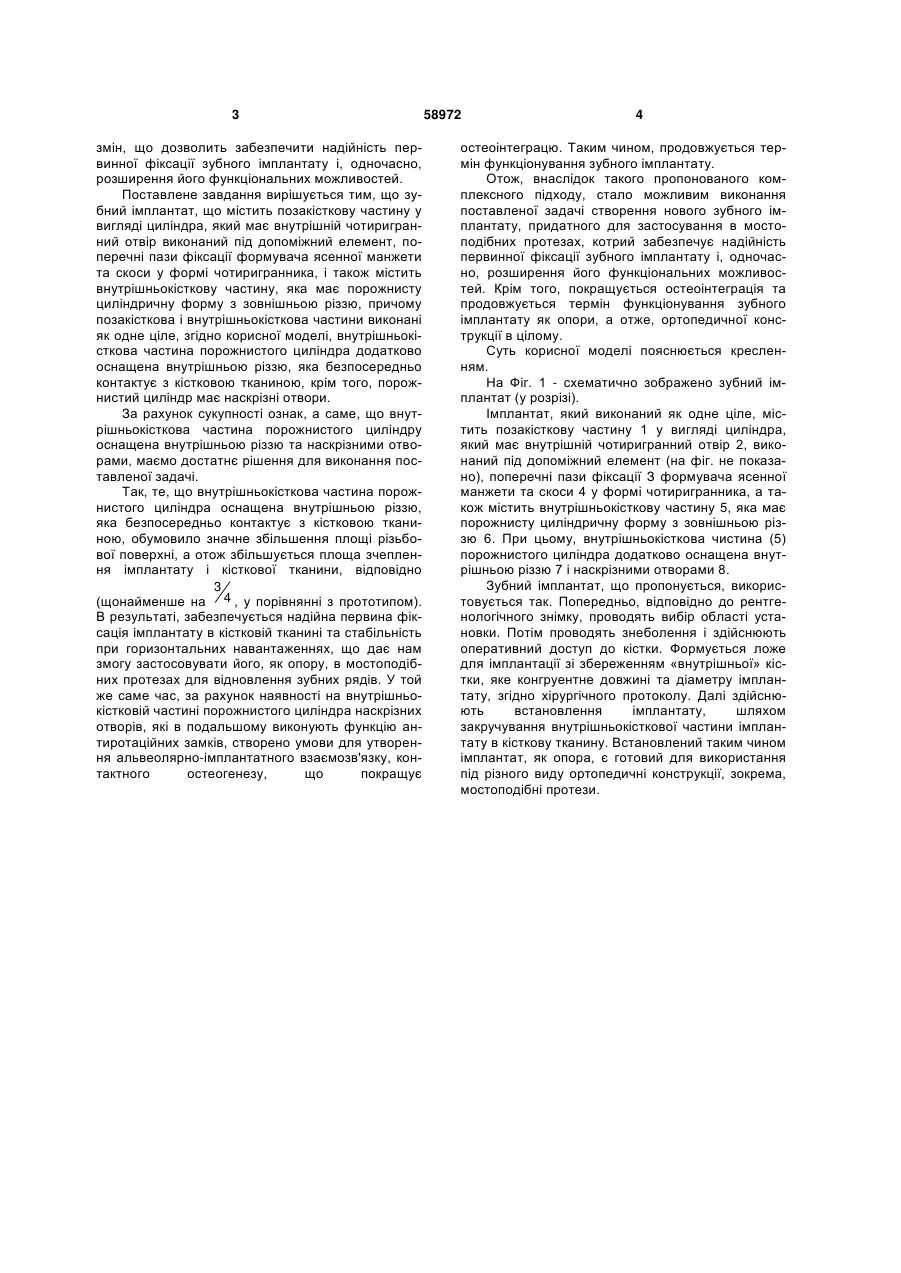

Зубний імплантат, що містить позакісткову частину у вигляді циліндра, який має внутрішній 3 змін, що дозволить забезпечити надійність первинної фіксації зубного імплантату і, одночасно, розширення його функціональних можливостей. Поставлене завдання вирішується тим, що зубний імплантат, що містить позакісткову частину у вигляді циліндра, який має внутрішній чотиригранний отвір виконаний під допоміжний елемент, поперечні пази фіксації формувача ясенної манжети та скоси у формі чотиригранника, і також містить внутрішньокісткову частину, яка має порожнисту циліндричну форму з зовнішньою різзю, причому позакісткова і внутрішньокісткова частини виконані як одне ціле, згідно корисної моделі, внутрішньокісткова частина порожнистого циліндра додатково оснащена внутрішньою різзю, яка безпосередньо контактує з кістковою тканиною, крім того, порожнистий циліндр має наскрізні отвори. За рахунок сукупності ознак, а саме, що внутрішньокісткова частина порожнистого циліндру оснащена внутрішньою різзю та наскрізними отворами, маємо достатнє рішення для виконання поставленої задачі. Так, те, що внутрішньокісткова частина порожнистого циліндра оснащена внутрішньою різзю, яка безпосередньо контактує з кістковою тканиною, обумовило значне збільшення площі різьбової поверхні, а отож збільшується площа зчеплення імплантату і кісткової тканини, відповідно 3 (щонайменше на 4 , у порівнянні з прототипом). В результаті, забезпечується надійна первина фіксація імплантату в кістковій тканині та стабільність при горизонтальних навантаженнях, що дає нам змогу застосовувати його, як опору, в мостоподібних протезах для відновлення зубних рядів. У той же саме час, за рахунок наявності на внутрішньокістковій частині порожнистого циліндра наскрізних отворів, які в подальшому виконують функцію антиротаційних замків, створено умови для утворення альвеолярно-імплантатного взаємозв'язку, контактного остеогенезу, що покращує 58972 4 остеоінтеграцю. Таким чином, продовжується термін функціонування зубного імплантату. Отож, внаслідок такого пропонованого комплексного підходу, стало можливим виконання поставленої задачі створення нового зубного імплантату, придатного для застосування в мостоподібних протезах, котрий забезпечує надійність первинної фіксації зубного імплантату і, одночасно, розширення його функціональних можливостей. Крім того, покращується остеоінтеграція та продовжується термін функціонування зубного імплантату як опори, а отже, ортопедичної конструкції в цілому. Суть корисної моделі пояснюється кресленням. На Фіг. 1 - схематично зображено зубний імплантат (у розрізі). Імплантат, який виконаний як одне ціле, містить позакісткову частину 1 у вигляді циліндра, який має внутрішній чотиригранний отвір 2, виконаний під допоміжний елемент (на фіг. не показано), поперечні пази фіксації З формувача ясенної манжети та скоси 4 у формі чотиригранника, а також містить внутрішньокісткову частину 5, яка має порожнисту циліндричну форму з зовнішньою різзю 6. При цьому, внутрішньокісткова чистина (5) порожнистого циліндра додатково оснащена внутрішньою різзю 7 і наскрізними отворами 8. Зубний імплантат, що пропонується, використовується так. Попередньо, відповідно до рентгенологічного знімку, проводять вибір області установки. Потім проводять знеболення і здійснюють оперативний доступ до кістки. Формується ложе для імплантації зі збереженням «внутрішньої» кістки, яке конгруентне довжині та діаметру імплантату, згідно хірургічного протоколу. Далі здійснюють встановлення імплантату, шляхом закручування внутрішньокісткової частини імплантату в кісткову тканину. Встановлений таким чином імплантат, як опора, є готовий для використання під різного виду ортопедичні конструкції, зокрема, мостоподібні протези. 5 Комп’ютерна верстка Д. Шеверун 58972 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
