Спосіб вимірювання опору розтіканню окремих взаємозв’язаних заземлювачів

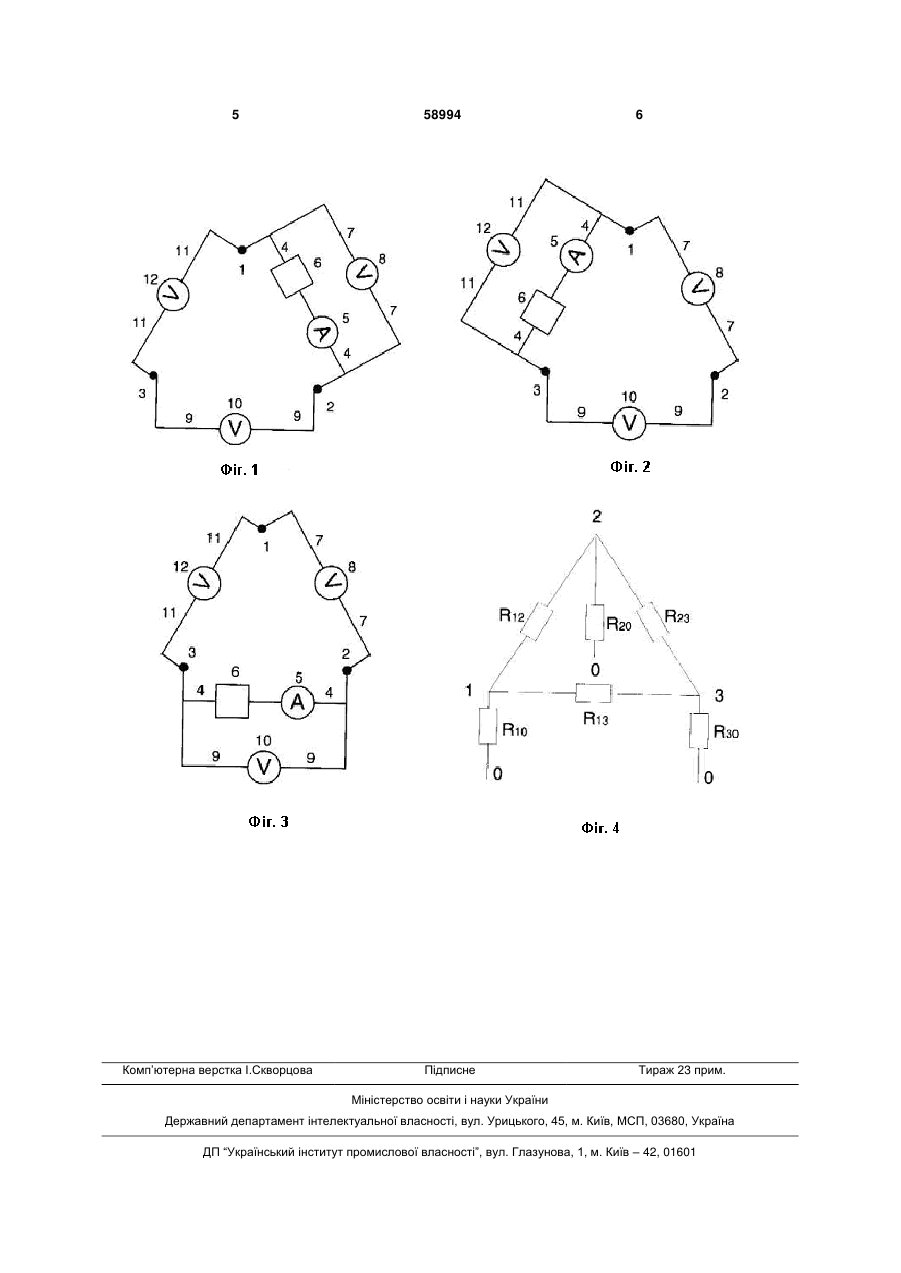

Спосіб вимірювання опору розтіканню окремих взаємозв'язаних заземлювачів, що включає підключення джерела контрольованого струму по 3 За прототип [7] прийнятий спосіб вимірювання опору розтіканню окремих взаємозв'язаних заземлювачів, що полягає в пропусканні струму заданої величини між заземлювачем і струмовим електродом і вимірюванні напруги між ними, джерело контрольованого струму по черзі підключають до різних пар заземлювачів, вимірюють напругу між ними і струм, що протікає в колі, за виміряними показаннями напруг і струмів визначають величини опору розтіканню відокремлених заземлювачів і їх взаємні опори. Недолік способу полягає в використанні перемички в схемі вимірювань, великої кількості перемикань і складності. Задачею корисної моделі є спрощення і підвищення точності вимірювання опору розтіканню шляхом виключення зі схеми перемички і скорочення числа операцій перемикання. Поставлена задача розв'язується таким чином. В пропонованому способі вимірювання опору розтіканню, який полягає в підключенні джерела контрольованого струму по черзі до різних пар заземлювачів, пропусканні струму заданої величини між заземлювачем і струмовим електродом, вимірюванні напруги між ними, згідно винаходу вимір струму в колі і напруг між заземлювачами кожної пари виконують одночасно, за зміряними показаннями напруг і струмів визначають величини опору розтіканню відокремлених заземлювачів і їх взаємні опори. На фіг. 1-3 приведена в плані схема для здійснення способу вимірювання опору розтіканню окремих взаємозв'язаних заземлювачів в послідовності операцій. На фіг. 1-3 позначено: підключений до заземлювачів 1 і 2 дротами 7 вольтметр 8, підключений до заземлювачів 2 і 3 дротами 9 вольтметр 10, підключений до заземлювачів 1 і 3 дротами 11 вольтметр 12 і підключене дротами 4 через амперметр 5 джерело 6. Спосіб вимірювання опору розтіканню окремих взаємозв'язаних заземлювачів, що заявляється, здійснюється таким чином. У початковому стані використовують систему трьох незалежних (перевіряється відсутність гальванічного зв'язку) заземлювачів 1, 2, 3, кожний з яких має своє значення Rxi. Один із заземлювачів може бути заданим для вимірювання його опору, інші або вже існують, або створюються додатково. Заземлювачі 1, 2, 3 розташовані в землі (ґрунті). Проводять наступну серію вимірювань. Збирають схему кола для вимірювань: вольтметр 8 з допомогою дротів 7 підключають до пари заземлювачів (1-2), вольтметр 10 з допомогою дротів 9 підключають до пари заземлювачів (2-3), вольтметр 12 з допомогою дротів 11 підключають до пари заземлювачів (1-3). Джерело 6 контрольованого амперметром 5 струму з допомогою дротів 4 підключають до пари заземлювачів (1-2) і забезпечують протікання струму в колі (Фіг. 1). Проводять виміри показань амперметра 5 (І1-2), вольт 58994 4 метра 8 (U1-2), вольтметра 10 (U2-3), вольтметра 12 (U1-3). Від заземлювача 2 відключають дріт 4, переміщають його до заземлювача 3 і підключають до нього. Забезпечують протікання струму в колі (Фіг. 2). Проводять виміри показань амперметра 5 (I1-3), вольтметра 8 (U1-2), вольтметра 10 (U2-3), вольтметра 12 (U1-3). Від заземлювача 1 відключають дріт 4, переміщають його до заземлювача 2 і підключають до нього. Забезпечують протікання струму в колі (Фіг. 3). Проводять виміри показань амперметра 5 (I2-3), вольтметра 8 (U1-2), вольтметра 10 (U2-3), вольтметра 12 (U1-3). За даними вимірювань величин струмів (І1-2, I13, I2-3) і напруг (U1-2, U1-3, U2-3), що є отримані при кожному вимірі струму, складають систему з шести рівнянь Із шістьма невідомими, що складають схему заміщення (Фiг. 4). Рішення системи одержаних рівнянь дає в результаті шукані величини опору розтіканню R1, R2, R3 відокремлених заземлювачів 1, 2, 3 i їх взаємні опори R1-2, R1-3, R2-3. Істотна відмінність полягає в тому, що порівняно з прототипом при вимірюванні опору розтіканню зі схеми вимірювання виключається перемичка, скорочується число операцій перемикання і зростає точність вимірювань. У відомих джерелах інформації відсутній опис вищезгаданих операцій, що дозволяє зробити висновок про новизну способу. Запропоноване рішення дозволяє одержати високу точність вимірювань опору розтіканню в умовах міських і промислових забудов за рахунок обліку всіх впливаючих чинників і спростити операції, у тому числі зменшити трудомісткість вимірювань. Джерела інформації 1. Базанов В.П., Путова Т.Е., Титов О.В. Измерение сопротивления заземляющих устройств в условиях городских и промышленных застроек./Первая Российская конференция по заземляющим устройствам. Сб. докл.: Новосибирск, 12-15 ноября 2002г.-С. 179-183. 2. РД 153-34.0-20.525-00 Методические указания по контролю состояния заземляющих устройств электроустановок. РАО энергетики и электрификации «ЕЭС России». 3. РД 34.45-51.300-97.- Объем и нормы испытаний электрооборудования. -6-е изд. с изм. и доп.- М, 2001. 4. Правила устройства электроустановок. Раздел 1. Общие правила. Главы 1.1, 1.2, 1.7, 1.9. Раздел 7. Электрооборудование специальных установок. Главы 7.5, 7.6, 7.10.- 7-е изд. - М: Издательство НЦ ЭНАС, 2001.-140с. 5. Коструба С. И. Измерение электрических параметров земли и заземляющих устройств.- М.: Энергоатомиздат, 1983.- 137 с. 6. Авторское свидетельство СССР № 1769153, М. кл. G 01 R 27/20,1992. 7. Патент України №19760, М. кл. G 01 R 27/20, 2006. 5 Комп’ютерна верстка І.Скворцова 58994 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
