Спосіб вимірювання активного опору

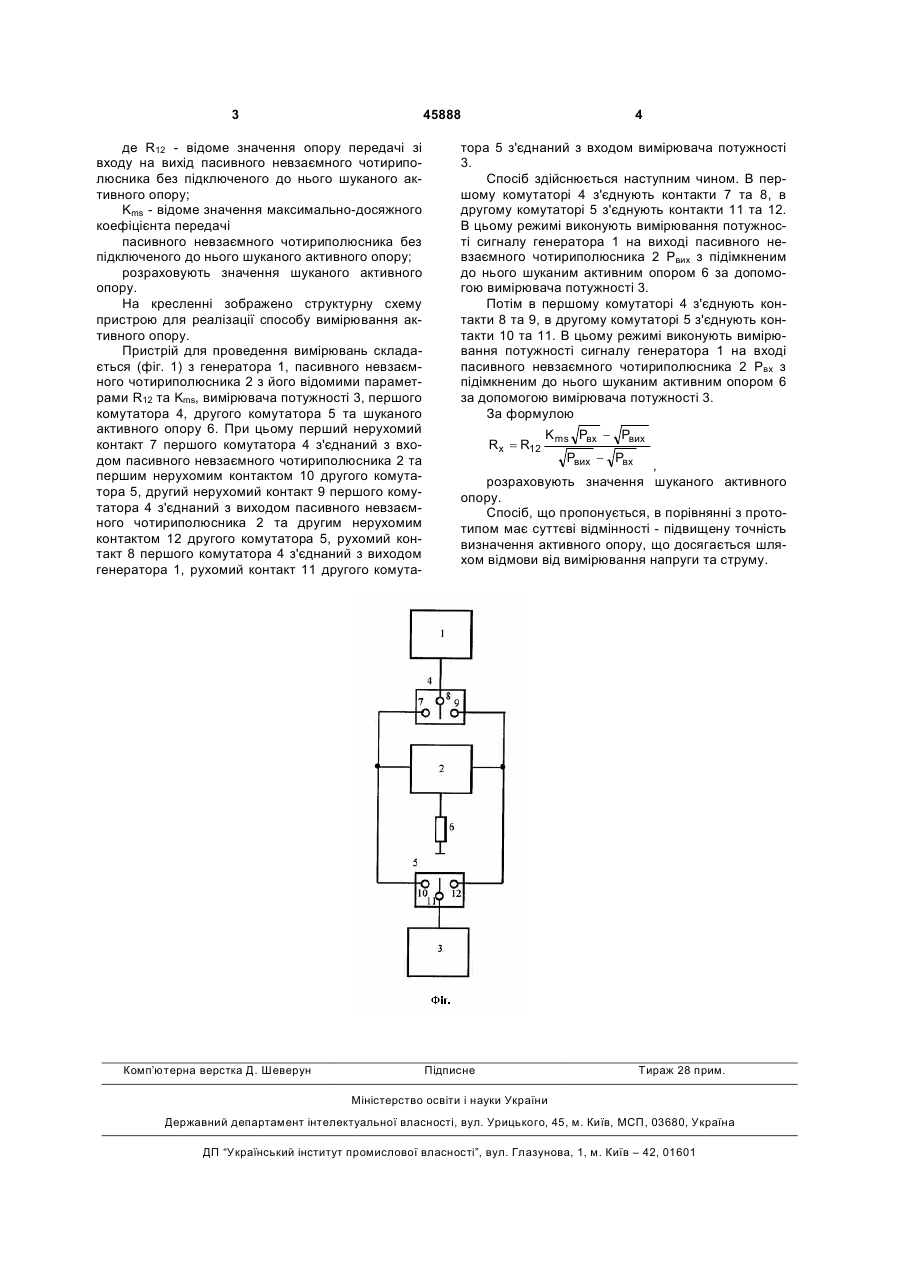

Спосіб вимірювання активного опору, що включає вимірювання параметрів схеми без шуканого опору, вимірювання параметрів схеми з підімкненим шуканим опором та подальший розрахунок шуканого активного опору, який відрізняється тим, що спочатку вимірюють значення потужності сигналу генератора на виході пасивного невзаємного чотириполюсника Рвих з підімкненим до нього шуканим активним опором, вимірюють значення потужності сигналу генератора на вході пасивного невзаємного чотириполюсника Рвх з підімкненим до нього шуканим активним опором, за формулою Корисна модель належить до області електроніки, зокрема до вимірювальної техніки визначення резистивних параметрів об'єктів. Відомий спосіб вимірювання активного опору за допомогою вимірювання параметрів компонентів мосту змінного струму та подальшого розрахунку активного опору (Філинюк М.А., Гаврілов Д.В. Метрологічні основи негатроніки. - Вінниця: Універсум-Вінниця, 2006, с.35-37). Недоліком даного способу є значна похибка вимірювань, обумовлена похибкою визначення параметрів окремих елементів мосту, впливом опору з'єднувальних дротів та нестабільністю параметрів джерела живлення. З ростом частоти похибка вимірювань зростає. Найбільш близьким до запропонованого є спосіб вимірювання активного опору, що включає вимірювання параметрів схеми без шуканого опору, вимірювання параметрів схеми з підімкненим шуканим опором та подальший розрахунок шуканого активного опору (Кукуш В.Д. Электрорадиоизмерения. - М.: Радио и связь, 1985, с.300-301). Недоліком даного способу є його низька точність, обумовлена похибкою вимірювання напруги або струму, дрейфом нуля при використанні сухої батареї, похибкою з'єднувальних проводів та перехідних контактів, нестабільністю параметрів джерела живлення. В основу корисної моделі поставлено задачу створення способу вимірювання активного опору, в якому за рахунок відмови від вимірювання напруги та струму підвищується точність визначення активного опору. Поставлена задача вирішується тим, що в способі вимірювання активного опору, що включає вимірювання параметрів схеми без шуканого опору, вимірювання параметрів схеми з підімкненим шуканим опором та подальший розрахунок шуканого активного опору, спочатку вимірюють значення потужності сигналу генератора на виході пасивного невзаємного чотириполюсника Рвих з підімкненим до нього шуканим активним опором, вимірюють значення потужності сигналу генератора на вході пасивного невзаємного чотириполюсника Рвх з підімкненим до нього шуканим активним опором, за формулою Rx = R12 Kms Pвх - Pвих Pвих - Pвх , Rx = R12 Kms Pвх - Pвих Pвих - Pвх , (19) UA (11) 45888 (13) U де R12 - відоме значення опору передачі із входу на вихід пасивного невзаємного чотириполюсника без підключеного до нього шуканого активного опору; Kms - відоме значення максимально досяжного коефіцієнта передачі пасивного невзаємного чотириполюсника без підключеного до нього шуканого активного опору; розраховують значення шуканого активного опору. 3 45888 де R12 - відоме значення опору передачі зі входу на вихід пасивного невзаємного чотириполюсника без підключеного до нього шуканого активного опору; Kms - відоме значення максимально-досяжного коефіцієнта передачі пасивного невзаємного чотириполюсника без підключеного до нього шуканого активного опору; розраховують значення шуканого активного опору. На кресленні зображено структурну схему пристрою для реалізації способу вимірювання активного опору. Пристрій для проведення вимірювань складається (фіг. 1) з генератора 1, пасивного невзаємного чотириполюсника 2 з його відомими параметрами R12 та Kms, вимірювача потужності 3, першого комутатора 4, другого комутатора 5 та шуканого активного опору 6. При цьому перший нерухомий контакт 7 першого комутатора 4 з'єднаний з входом пасивного невзаємного чотириполюсника 2 та першим нерухомим контактом 10 другого комутатора 5, другий нерухомий контакт 9 першого комутатора 4 з'єднаний з виходом пасивного невзаємного чотириполюсника 2 та другим нерухомим контактом 12 другого комутатора 5, рухомий контакт 8 першого комутатора 4 з'єднаний з виходом генератора 1, рухомий контакт 11 другого комута Комп’ютерна верстка Д. Шеверун 4 тора 5 з'єднаний з входом вимірювача потужності 3. Спосіб здійснюється наступним чином. В першому комутаторі 4 з'єднують контакти 7 та 8, в другому комутаторі 5 з'єднують контакти 11 та 12. В цьому режимі виконують вимірювання потужності сигналу генератора 1 на виході пасивного невзаємного чотириполюсника 2 Рвих з підімкненим до нього шуканим активним опором 6 за допомогою вимірювача потужності 3. Потім в першому комутаторі 4 з'єднують контакти 8 та 9, в другому комутаторі 5 з'єднують контакти 10 та 11. В цьому режимі виконують вимірювання потужності сигналу генератора 1 на вході пасивного невзаємного чотириполюсника 2 Рвх з підімкненим до нього шуканим активним опором 6 за допомогою вимірювача потужності 3. За формулою Rx = R12 Kms Pвх - Pвих Pвих - Pвх , розраховують значення шуканого активного опору. Спосіб, що пропонується, в порівнянні з прототипом має суттєві відмінності - підвищену точність визначення активного опору, що досягається шляхом відмови від вимірювання напруги та струму. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
