Теплоізоляційна футерівка вогньової зони печі

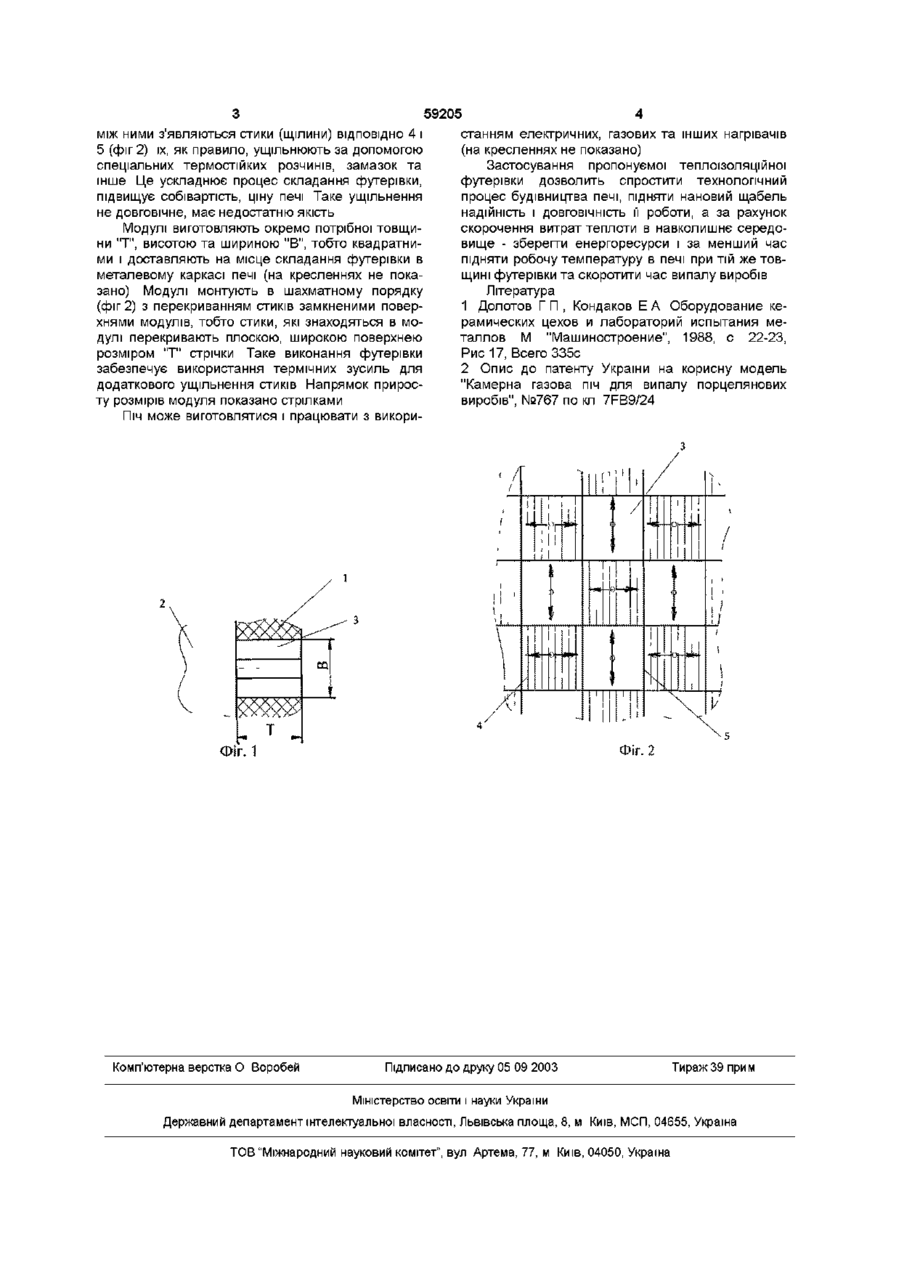

Теплоізоляційна футерівка вогньової зони печі, переважно для випалу виробів із керамічної маси, що містить автономні модулі із волокнистого вогнетривкого матеріалу у вигляді стрічки, складеної у декалька шарів до потрібної висоти, яка відрізняється тим, що модулі змонтовані в шахматному порядку з перекриванням стиків між модулями, замкненими поверхнями суміжних модулів Винахід належить до конструкції теплоізоляційної футерівки вогньової зони газових та електричних печей для нагріву матеріалів, заготовок і їх високотемпературної обробки з метою проведення фізичних, ХІМІЧНИХ та інших перетворень або формування потрібного комплексу властивостей і може бути використаний в керамічній, машинобудівній, металургійній та інших галузях промисловості Відома електропіч в якій теплоізоляційна футерівка виконана із вогнетривкого шамотного і легковагового вогнетривкого та діамітового теплоізоляційного матеріалу [1] Цим матеріалом є цегла різних розмірів і конфігурації Така футерівка має велику товщину і матеріалоємність, за рахунок чого багато теплоти витрачається на її нагрів, акумуляцію та навколишнє середовище Найбільше близькою до винаходу по технічній суті є футерівки камерної газової печі для випалу порцелянових виробів [2], в якій для теплоізоляції камери використано керамічний волокнистий матеріал з робочою температурою 1450°С Незважаючи на високу якість керамічного волокнистого матеріалу конструкція теплоізоляційної футерівки потребує удосконалення Так, стики між окремими блоками або модулями футерівки бажають кращого ущільнення з метою-скорочення витрат тепла в навколишнє середовище В основу винаходу поставлено задачу удосконалення теплоізоляційної футерівки вогньової зони печі для випалу виробів із керамічної маси шляхом використання термічних зусиль для ущільнення стиків в теплоізоляційній футерівці, для чого теплоізоляційні модулі, які виготовлені із во локнистого вогнетривкого матеріалу у вигляді стрічки складеної у декілька шарів, монтують в шахматному порядку з перекриванням стиків між модулями замкненими поверхнями суміжних модулів і таким чином, забезпечити скорочення витрат теплоти в навколишнє середовище, зберегти енергетичні ресурси, скоротити час випалу Кожна, окремо взята ознака пропонуємого технічного рішення, відома із технічної літератури і широко використовується в печебудівництві, однак монтаж теплоізоляційних модулів в шахматному порядку з перекриванням стиків між модулями замкненими поверхнями суміжних модулів виконується вперше, виводить печі на новий технічний рівень, дозволяє за менший час підняти робочу температуру при тій же товщині футерівки Винахід пояснюється кресленням на якому схематично показано на фіг 1 - частина футерівки вертикальної стінки печі з виділенням одного теплоізоляційного модуля висотою "В" и товщиною "Т", крім цього, штриховою ЛІНІЄЮ позначено стик, якій знаходиться з протилежної сторони модуля, а суцільною - стик, який знаходиться перед нами, на фіг 2 - схема монтажу модулів в шахматному порядку (в плані), а стрілками позначено напрямок максимального приросту розміру модуля від дії температурних зусиль Теплоізоляційна футеровка 1 (фиг 1) вогньової зони 2 печі для випалу виробів із керамічної маси виготовлена із волокнистого вогнетривкового керамічного матеріалу у вигляді стрічки , складеної у декілька шарів, що утворюють окремі автономні модулі 3 товщиною "Т" і висотою "В" При виконанні робіт по будівництву футерівки в модулях та (21)20021210035 ( 2 2 ) 1 2 12 2 0 0 2 (24)15 08 2003 ю о о> ю 59205 між ними з'являються стики (щілини) ВІДПОВІДНО 4 і 5 (фіг 2) їх, як правило, ущільнюють за допомогою спеціальних термостійких розчинів, замазок та інше Це ускладнює процес складання футерівки, підвищує собівартість, ціну печі Таке ущільнення не довговічне, має недостатню якість Модулі виготовляють окремо потрібної товщини "Т", висотою та шириною "В", тобто квадратними і доставляють на місце складання футерівки в металевому каркасі печі (на кресленнях не показано) Модулі монтують в шахматному порядку (фіг 2) з перекриванням стиків замкненими поверхнями модулів, тобто стики, які знаходяться в модулі перекривають плоскою, широкою поверхнею розміром "Т" стрічки Таке виконання футерівки забезпечує використання термічних зусиль для додаткового ущільнення стиків Напрямок приросту розмірів модуля показано стрілками Піч може виготовлятися і працювати з викори станням електричних, газових та інших нагрівачів (на кресленнях не показано) Застосування пропонуємої теплоізоляційної футерівки дозволить спростити технологічний процес будівництва печі, підняти нановий щабель надійність і ДОВГОВІЧНІСТЬ її роботи, а за рахунок скорочення витрат теплоти в навколишнє середовище - зберегти енергоресурси і за менший час підняти робочу температуру в печі при тій же товщині футерівки та скоротити час випалу виробів Література 1 Долотов Г П , Кондаков Е А Оборудование керамических цехов и лабораторий испытания металлов М "Машиностроение", 1988, с 22-23, Рис 17, Всего 335с 2 Опис до патенту України на корисну модель "Камерна газова піч для випалу порцелянових виробів", №767 по кп 7FB9/24 ІҐ 4-4' Фіг. 1 Комп'ютерна верстка О Воробей Фіг. 2 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
