Фільтр для очистки води

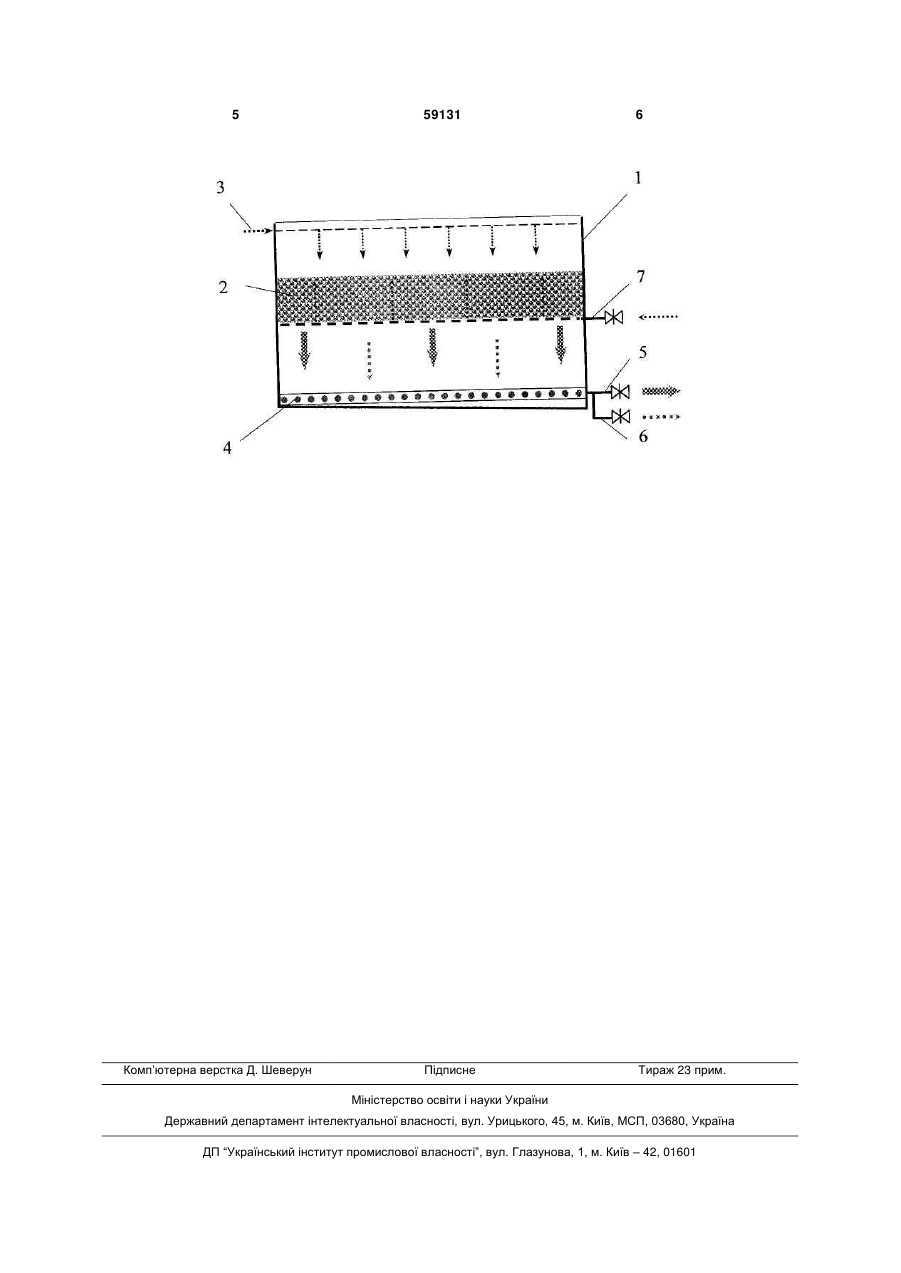

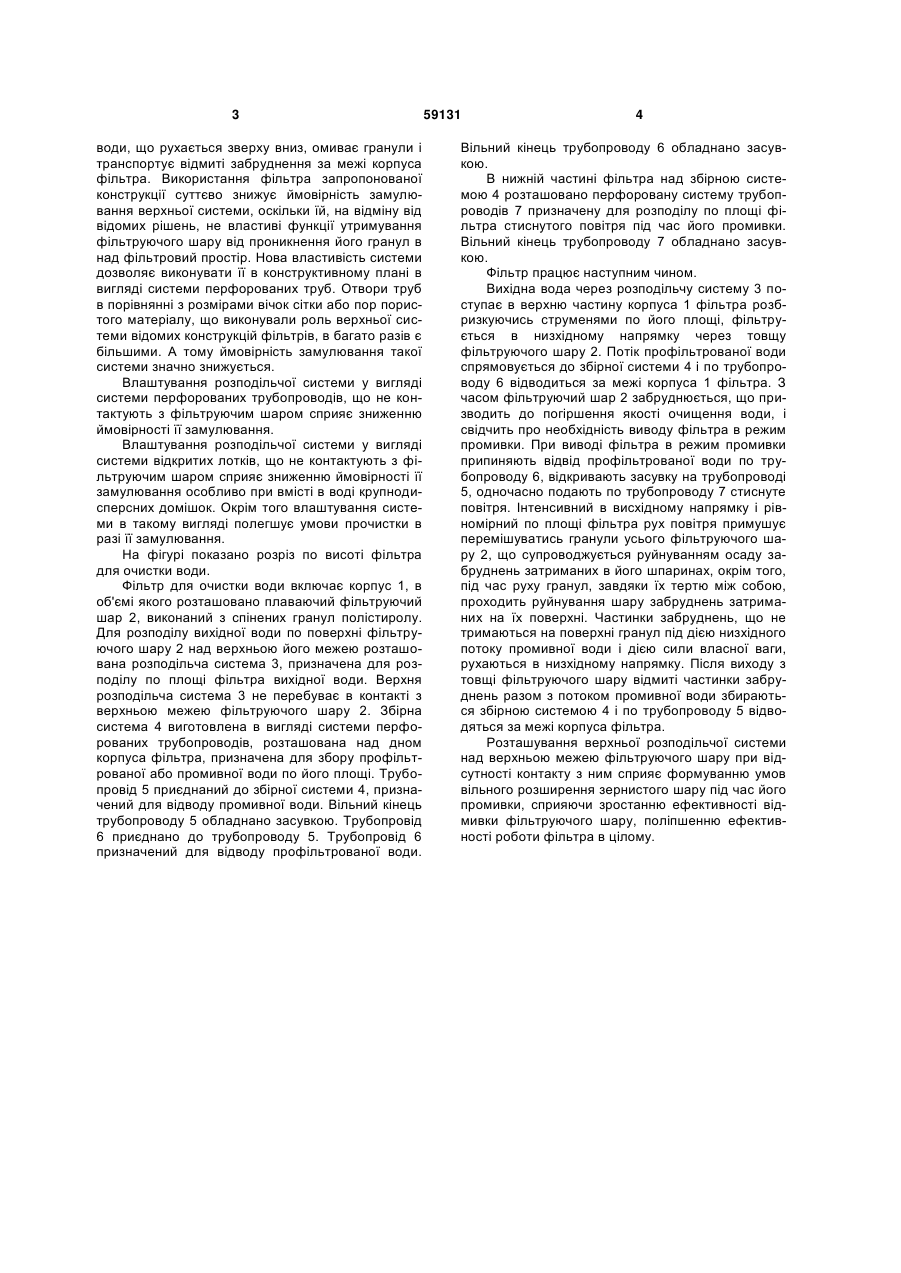

1. Фільтр для очистки води, що включає плаваючий фільтруючий шар, корпус, верхню розподільчу і нижню збірну системи, надфільтровий і підфільтровий простори, трубопровід подачі повіт 3 води, що рухається зверху вниз, омиває гранули і транспортує відмиті забруднення за межі корпуса фільтра. Використання фільтра запропонованої конструкції суттєво знижує ймовірність замулювання верхньої системи, оскільки їй, на відміну від відомих рішень, не властиві функції утримування фільтруючого шару від проникнення його гранул в над фільтровий простір. Нова властивість системи дозволяє виконувати її в конструктивному плані в вигляді системи перфорованих труб. Отвори труб в порівнянні з розмірами вічок сітки або пор пористого матеріалу, що виконували роль верхньої системи відомих конструкцій фільтрів, в багато разів є більшими. А тому ймовірність замулювання такої системи значно знижується. Влаштування розподільчої системи у вигляді системи перфорованих трубопроводів, що не контактують з фільтруючим шаром сприяє зниженню ймовірності її замулювання. Влаштування розподільчої системи у вигляді системи відкритих лотків, що не контактують з фільтруючим шаром сприяє зниженню ймовірності її замулювання особливо при вмісті в воді крупнодисперсних домішок. Окрім того влаштування системи в такому вигляді полегшує умови прочистки в разі її замулювання. На фігурі показано розріз по висоті фільтра для очистки води. Фільтр для очистки води включає корпус 1, в об'ємі якого розташовано плаваючий фільтруючий шар 2, виконаний з спінених гранул полістиролу. Для розподілу вихідної води по поверхні фільтруючого шару 2 над верхньою його межею розташована розподільча система 3, призначена для розподілу по площі фільтра вихідної води. Верхня розподільча система 3 не перебуває в контакті з верхньою межею фільтруючого шару 2. Збірна система 4 виготовлена в вигляді системи перфорованих трубопроводів, розташована над дном корпуса фільтра, призначена для збору профільтрованої або промивної води по його площі. Трубопровід 5 приєднаний до збірної системи 4, призначений для відводу промивної води. Вільний кінець трубопроводу 5 обладнано засувкою. Трубопровід 6 приєднано до трубопроводу 5. Трубопровід 6 призначений для відводу профільтрованої води. 59131 4 Вільний кінець трубопроводу 6 обладнано засувкою. В нижній частині фільтра над збірною системою 4 розташовано перфоровану систему трубопроводів 7 призначену для розподілу по площі фільтра стиснутого повітря під час його промивки. Вільний кінець трубопроводу 7 обладнано засувкою. Фільтр працює наступним чином. Вихідна вода через розподільчу систему 3 поступає в верхню частину корпуса 1 фільтра розбризкуючись струменями по його площі, фільтрується в низхідному напрямку через товщу фільтруючого шару 2. Потік профільтрованої води спрямовується до збірної системи 4 і по трубопроводу 6 відводиться за межі корпуса 1 фільтра. З часом фільтруючий шар 2 забруднюється, що призводить до погіршення якості очищення води, і свідчить про необхідність виводу фільтра в режим промивки. При виводі фільтра в режим промивки припиняють відвід профільтрованої води по трубопроводу 6, відкривають засувку на трубопроводі 5, одночасно подають по трубопроводу 7 стиснуте повітря. Інтенсивний в висхідному напрямку і рівномірний по площі фільтра рух повітря примушує перемішуватись гранули усього фільтруючого шару 2, що супроводжується руйнуванням осаду забруднень затриманих в його шпаринах, окрім того, під час руху гранул, завдяки їх тертю між собою, проходить руйнування шару забруднень затриманих на їх поверхні. Частинки забруднень, що не тримаються на поверхні гранул під дією низхідного потоку промивної води і дією сили власної ваги, рухаються в низхідному напрямку. Після виходу з товщі фільтруючого шару відмиті частинки забруднень разом з потоком промивної води збираються збірною системою 4 і по трубопроводу 5 відводяться за межі корпуса фільтра. Розташування верхньої розподільчої системи над верхньою межею фільтруючого шару при відсутності контакту з ним сприяє формуванню умов вільного розширення зернистого шару під час його промивки, сприяючи зростанню ефективності відмивки фільтруючого шару, поліпшенню ефективності роботи фільтра в цілому. 5 Комп’ютерна верстка Д. Шеверун 59131 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
