Коренеплодовикопувальний пристрій
Номер патенту: 59143
Опубліковано: 10.05.2011
Автори: Абаєв Анатолій Юрійович, Грубич Марія Володимирівна, Юрчук Володимир Петрович, Штефан Наталія Іллівна
Формула / Реферат
1. Коренеплодовикопувальний пристрій, що містить копач, який має U-подібну форму у вигляді двох частин, розташованих дзеркально, до складу яких входять леміш та боковий ніж, який відрізняється тим, що леміш має форму косої площини.
2. Коренеплодовикопувальний пристрій за п. 1, який відрізняється тим, що одна з напрямних косої площини розміщена на передньому лезі лемеша, а друга напрямна - на тильній стороні лемеша.
Текст

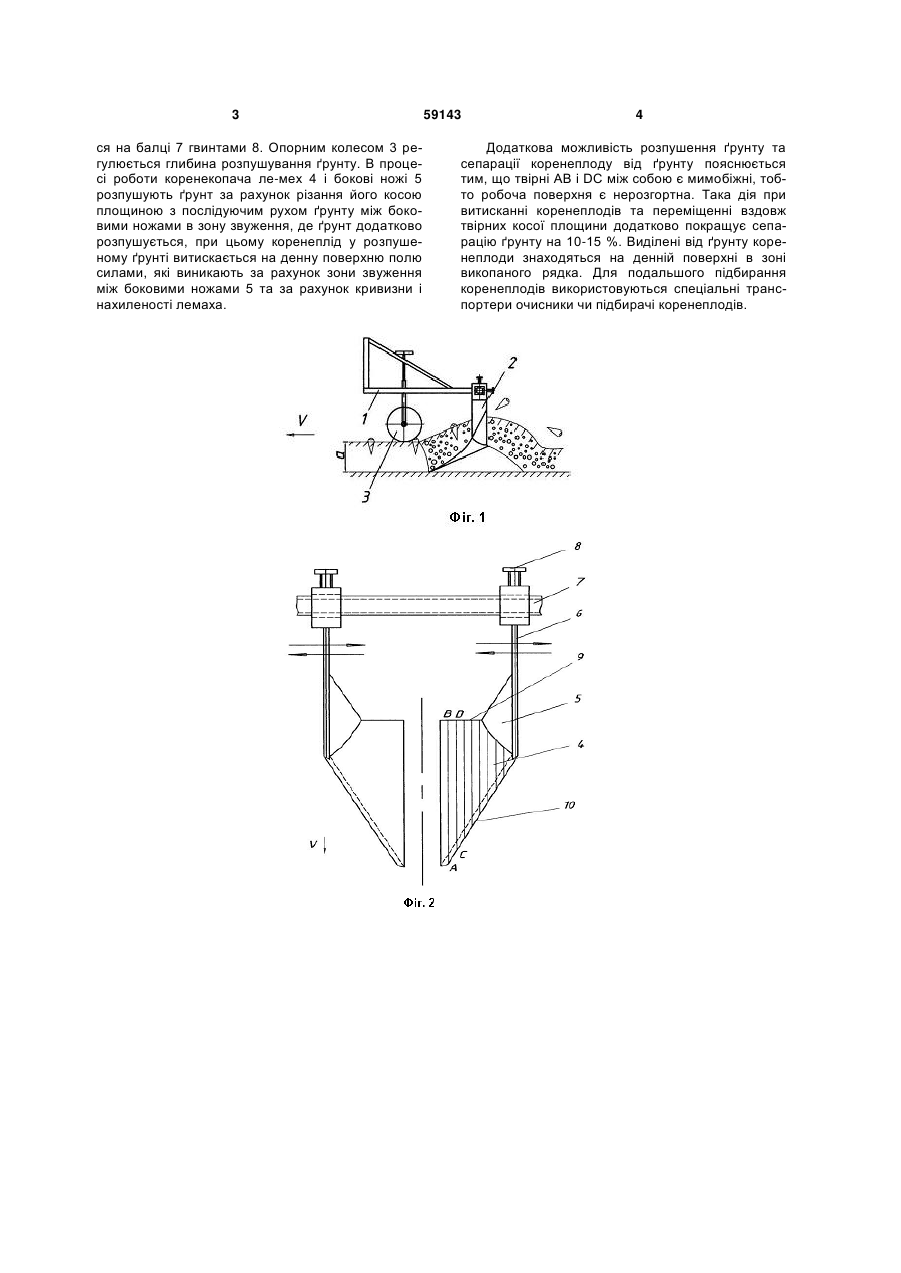

1. Коренеплодовикопувальний пристрій, що містить копач, який має U-подібну форму у вигляді двох частин, розташованих дзеркально, до складу яких входять леміш та боковий ніж, який відрізняється тим, що леміш має форму косої площини. 2. Коренеплодовикопувальний пристрій за п. 1, який відрізняється тим, що одна з напрямних косої площини розміщена на передньому лезі лемеша, а друга напрямна - на тильній стороні лемеша. (19) (21) u201010876 (22) 09.09.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ШТЕФАН НАТАЛІЯ ІЛЛІВНА, АБАЄВ АНАТОЛІЙ ЮРІЙОВИЧ, ГРУБИЧ МАРІЯ ВОЛОДИМИРІВНА (73) ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, ШТЕФАН НАТАЛІЯ ІЛЛІВНА, АБАЄВ АНАТОЛІЙ ЮРІЙОВИЧ, ГРУБИЧ МАРІЯ ВОЛОДИМИРІВНА 3 ся на балці 7 гвинтами 8. Опорним колесом 3 регулюється глибина розпушування ґрунту. В процесі роботи коренекопача ле-мех 4 і бокові ножі 5 розпушують ґрунт за рахунок різання його косою площиною з послідуючим рухом ґрунту між боковими ножами в зону звуження, де ґрунт додатково розпушується, при цьому коренеплід у розпушеному ґрунті витискається на денну поверхню полю силами, які виникають за рахунок зони звуження між боковими ножами 5 та за рахунок кривизни і нахиленості лемаха. 59143 4 Додаткова можливість розпушення ґрунту та сепарації коренеплоду від ґрунту пояснюється тим, що твірні АВ і DC між собою є мимобіжні, тобто робоча поверхня є нерозгортна. Така дія при витисканні коренеплодів та переміщенні вздовж твірних косої площини додатково покращує сепарацію ґрунту на 10-15 %. Виділені від ґрунту коренеплоди знаходяться на денній поверхні в зоні викопаного рядка. Для подальшого підбирання коренеплодів використовуються спеціальні транспортери очисники чи підбирачі коренеплодів. 5 Комп’ютерна верстка І.Скворцова 59143 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoot-and-fruit digging unit
Автори англійськоюYurchuk Volodymyr Petrovych, Shtefan Natalia Illivna, Abaiev Anatolii Yuriiovych, Hrubych Maria Volodymyrivna
Назва патенту російськоюКорнеплодовыкопочное устройство
Автори російськоюЮрчук Владимир Петрович, Штефан Наталья Ильинична, Абаев Анатолий Юрьевич, Грубич Мария Владимировна
МПК / Мітки
МПК: A01D 25/04
Мітки: коренеплодовикопувальний, пристрій
