Ствол міномета калібрів 50-120 міліметрів

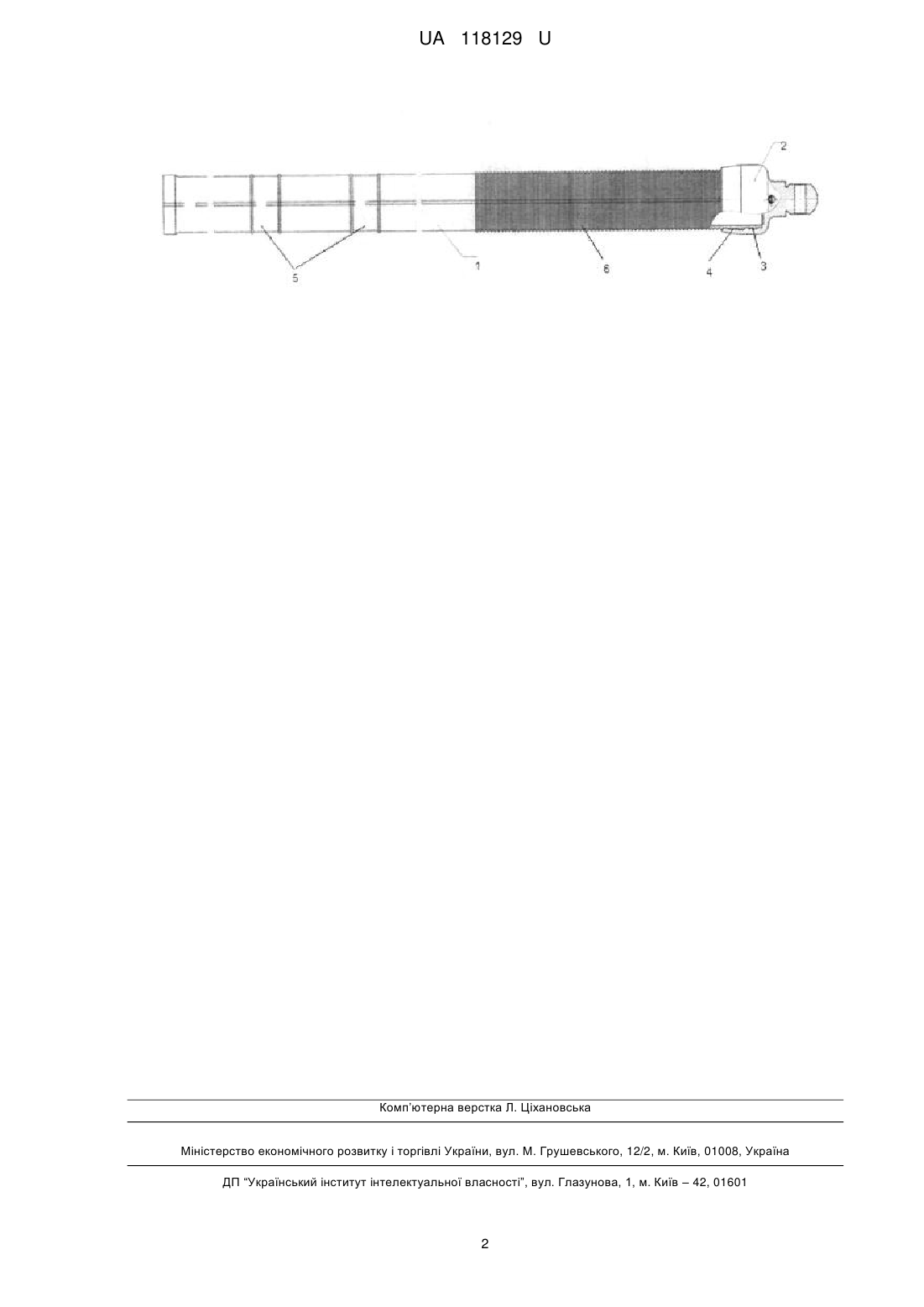

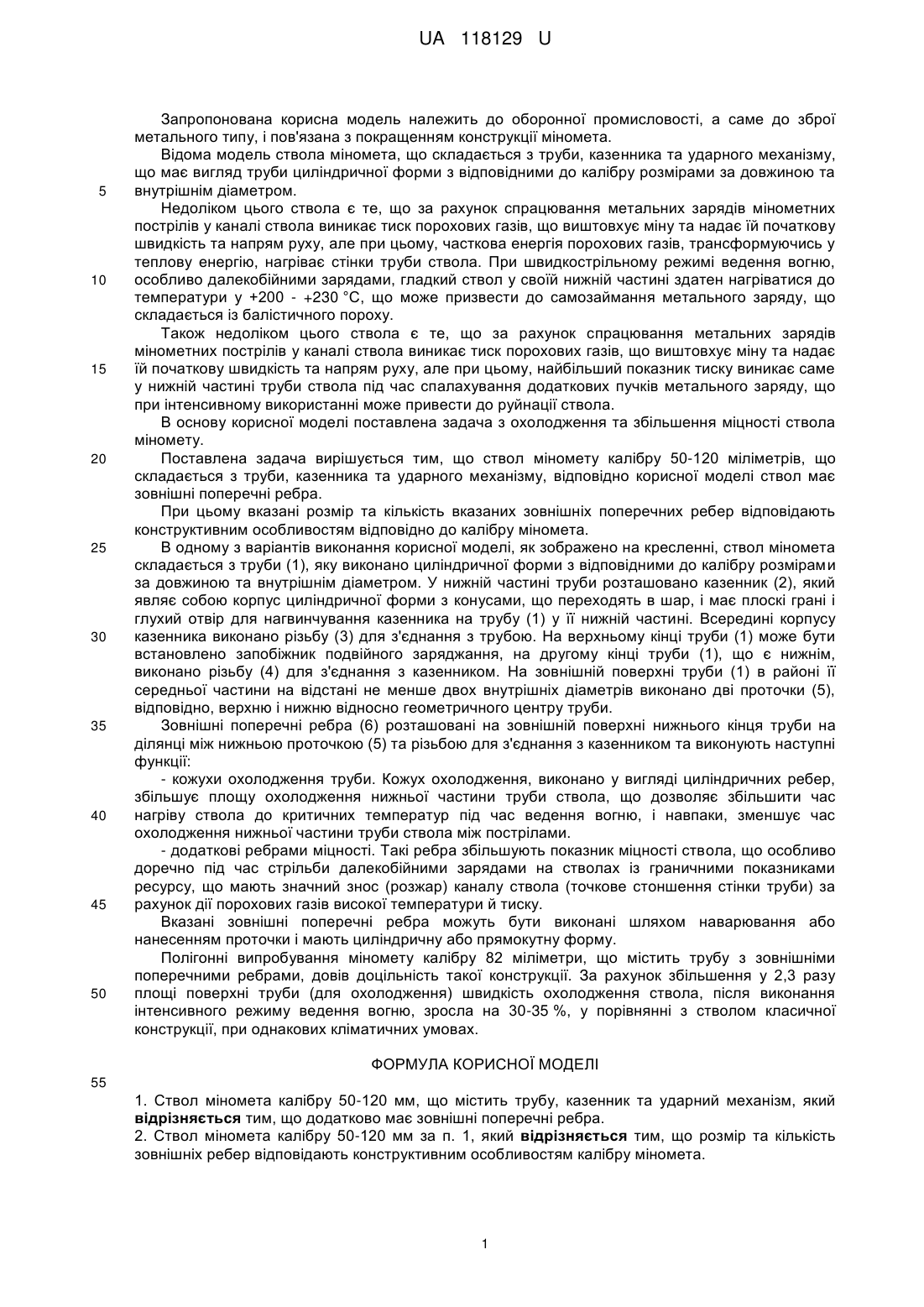

Реферат: Ствол міномета калібру 50-120 мм містить трубу, казенник та ударний механізм. Додатково має зовнішні поперечні ребра. UA 118129 U (12) UA 118129 U UA 118129 U 5 10 15 20 25 30 35 40 45 50 Запропонована корисна модель належить до оборонної промисловості, а саме до зброї метального типу, і пов'язана з покращенням конструкції міномета. Відома модель ствола міномета, що складається з труби, казенника та ударного механізму, що має вигляд труби циліндричної форми з відповідними до калібру розмірами за довжиною та внутрішнім діаметром. Недоліком цього ствола є те, що за рахунок спрацювання метальних зарядів мінометних пострілів у каналі ствола виникає тиск порохових газів, що виштовхує міну та надає їй початкову швидкість та напрям руху, але при цьому, часткова енергія порохових газів, трансформуючись у теплову енергію, нагріває стінки труби ствола. При швидкострільному режимі ведення вогню, особливо далекобійними зарядами, гладкий ствол у своїй нижній частині здатен нагріватися до температури у +200 - +230 °C, що може призвести до самозаймання метального заряду, що складається із балістичного пороху. Також недоліком цього ствола є те, що за рахунок спрацювання метальних зарядів мінометних пострілів у каналі ствола виникає тиск порохових газів, що виштовхує міну та надає їй початкову швидкість та напрям руху, але при цьому, найбільший показник тиску виникає саме у нижній частині труби ствола під час спалахування додаткових пучків метального заряду, що при інтенсивному використанні може привести до руйнації ствола. В основу корисної моделі поставлена задача з охолодження та збільшення міцності ствола міномету. Поставлена задача вирішується тим, що ствол міномету калібру 50-120 міліметрів, що складається з труби, казенника та ударного механізму, відповідно корисної моделі ствол має зовнішні поперечні ребра. При цьому вказані розмір та кількість вказаних зовнішніх поперечних ребер відповідають конструктивним особливостям відповідно до калібру міномета. В одному з варіантів виконання корисної моделі, як зображено на кресленні, ствол міномета складається з труби (1), яку виконано циліндричної форми з відповідними до калібру розмірами за довжиною та внутрішнім діаметром. У нижній частині труби розташовано казенник (2), який являє собою корпус циліндричної форми з конусами, що переходять в шар, і має плоскі грані і глухий отвір для нагвинчування казенника на трубу (1) у її нижній частині. Всередині корпусу казенника виконано різьбу (3) для з'єднання з трубою. На верхньому кінці труби (1) може бути встановлено запобіжник подвійного заряджання, на другому кінці труби (1), що є нижнім, виконано різьбу (4) для з'єднання з казенником. На зовнішній поверхні труби (1) в районі її середньої частини на відстані не менше двох внутрішніх діаметрів виконано дві проточки (5), відповідно, верхню і нижню відносно геометричного центру труби. Зовнішні поперечні ребра (6) розташовані на зовнішній поверхні нижнього кінця труби на ділянці між нижньою проточкою (5) та різьбою для з'єднання з казенником та виконують наступні функції: - кожухи охолодження труби. Кожух охолодження, виконано у вигляді циліндричних ребер, збільшує площу охолодження нижньої частини труби ствола, що дозволяє збільшити час нагріву ствола до критичних температур під час ведення вогню, і навпаки, зменшує час охолодження нижньої частини труби ствола між пострілами. - додаткові ребрами міцності. Такі ребра збільшують показник міцності ствола, що особливо доречно під час стрільби далекобійними зарядами на стволах із граничними показниками ресурсу, що мають значний знос (розжар) каналу ствола (точкове стоншення стінки труби) за рахунок дії порохових газів високої температури й тиску. Вказані зовнішні поперечні ребра можуть бути виконані шляхом наварювання або нанесенням проточки і мають циліндричну або прямокутну форму. Полігонні випробування міномету калібру 82 міліметри, що містить трубу з зовнішніми поперечними ребрами, довів доцільність такої конструкції. За рахунок збільшення у 2,3 разу площі поверхні труби (для охолодження) швидкість охолодження ствола, після виконання інтенсивного режиму ведення вогню, зросла на 30-35 %, у порівнянні з стволом класичної конструкції, при однакових кліматичних умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Ствол міномета калібру 50-120 мм, що містить трубу, казенник та ударний механізм, який відрізняється тим, що додатково має зовнішні поперечні ребра. 2. Ствол міномета калібру 50-120 мм за п. 1, який відрізняється тим, що розмір та кількість зовнішніх ребер відповідають конструктивним особливостям калібру міномета. 1 UA 118129 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
