Маскувальний одяг

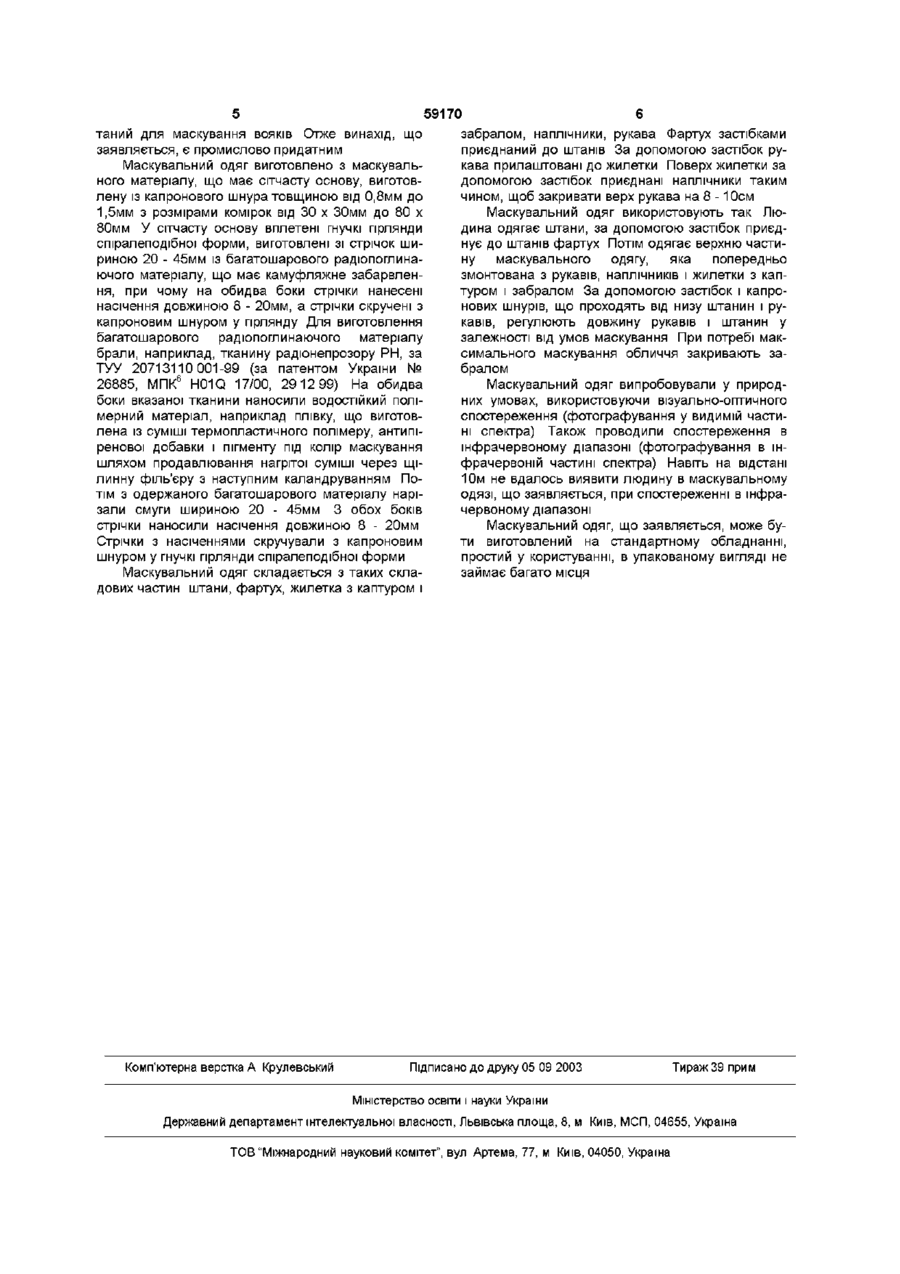

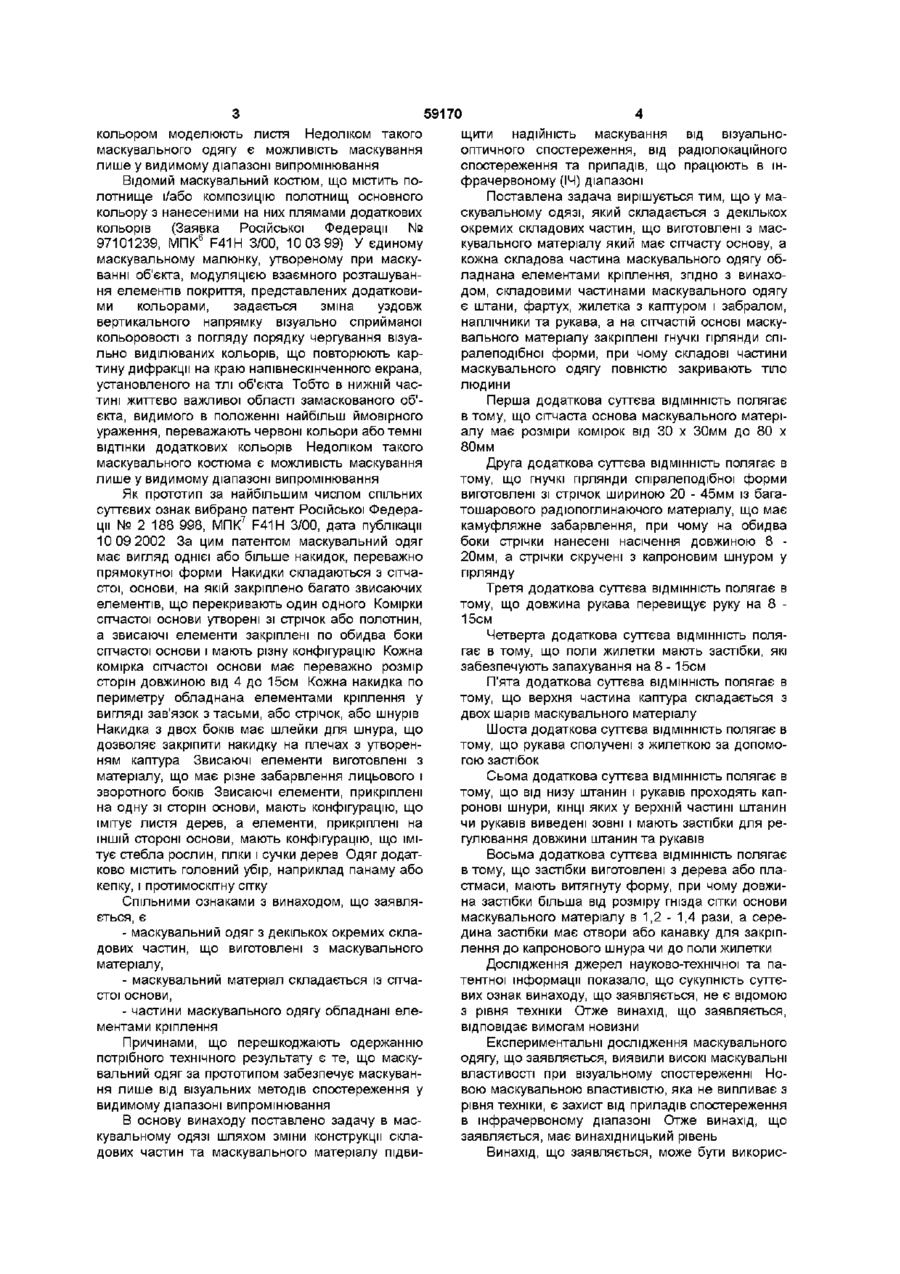

1 Маскувальний одяг, який складається з декількох окремих складових частин, що виготовлені з маскувального матеріалу, який має сітчасту основу, а складові частини маскувального одягу обладнані елементами кріплення, який відрізняється тим, що складовими частинами маскувального одягу є штани, фартух, жилетка з каптуром і забралом, наплічники та рукава, а на сітчастій основі маскувального матеріалу закріплені гнучкі гірлянди спіралеподібної форми, причому складові частини маскувального одягу повністю закривають тіло людини 2 Маскувальний одяг за п 1, який відрізняється тим, що сітчаста основа маскувального матеріалу має розміри комірок від 30x30 мм до 80x80 мм 3 Маскувальний одяг за п 1, який відрізняється тим, що гнучкі гірлянди спіралеподібної форми виготовлені зі стрічок шириною 20-45 мм із багатошарового радюпоглинаючого матеріалу, що має камуфляжне забарвлення, причому на обидва боки стрічки нанесені насічки довжиною 8-20 мм, а стрічки скручені з капроновим шнуром у гірлянду 4 Маскувальний одяг за п 1, який відрізняється тим, що довжина рукава перевищує довжину руки на 8-15 см 5 Маскувальний одяг за п 1, який відрізняється тим, що поли жилетки мають застібки, які забезпечують запахування на 8-15см 6 Маскувальний одяг за п 1, який відрізняється тим, що верхня частина каптура складається з двох шарів маскувального матеріалу 7 Маскувальний одяг за п 1, який відрізняється тим, що рукава сполучені з жилеткою за допомогою застібок 8 Маскувальний одяг за п 1, який відрізняється тим, що від низу штанин і рукавів проходять капронові шнури, КІНЦІ яких у верхній частині штанин чи рукавів виведені зовні і мають застібки для регулювання довжини штанин та рукавів 9 Маскувальний одяг за пп 5, 7 та 8, який відрізняється тим, що застібки виготовлені з дерева або пластмаси, мають витягнуту форму, причому довжина застібки більша від розміру гнізда сітки основи маскувального матеріалу в 1,2-1,4 рази, а середина застібки має отвори або канавку для закріплення до капронового шнура чи до поли жилетки ю Винахід належить до засобів укриття або маскування, конкретніше до маскувального одягу, і може бути використаний для захисту снайперів, спостерігачів, розвідників від виявлення за допомогою радіолокаційного, інфрачервоного та візуально оптичного спостереження Відомий маскувальний костюм, зроблений з маскувальної тканини розфарбованої так, щоб наслідувати грубій корі дерева (патент США № 4 656 065, МПК4 F41H 3/00, 1987рік) Недоліком такого маскувального костюма є можливість маскування лише у ЛІСІ на фоні дерев Відомий камуфляжний одяг, що включає кепку, сорочку, штани, і черевики з двома різними типами маскування Ближнє маскувальне розфарбування має вертикальну орієнтацію, що нагадує дерево діаметром у діапазоні шести - вісімнадцяти дюймів Друге, маскувальне розфарбування призначене, для того, щоб змішатися з фоном (Патент США № 5 675 838, МПК 6 А4Ю 1/00, 1997рік) Недоліком такого маскувального одягу є можливість маскування у видимому діапазоні випромінювання Відомий також камуфляжний костюм, що маскує під листя дерева (патент США № 6 460 185, МПК7 А41В 13/00, 2002рік) Тривимірне камуфляжне покриття для усіх або частини предметів одягу, що включає сітку, у петлях якої знаходиться багато листків і гілок, або деталей, що за формою і 59170 кольором моделюють листя Недоліком такого маскувального одягу є можливість маскування лише у видимому діапазоні випромінювання Відомий маскувальний костюм, що містить полотнище і/або композицію полотнищ основного кольору з нанесеними на них плямами додаткових кольорів (Заявка Російської Федерації № 97101239, МПК6 F41H 3/00, 100399) У єдиному маскувальному малюнку, утвореному при маскуванні об'єкта, модуляцією взаємного розташування елементів покриття, представлених додатковими кольорами, задається зміна уздовж вертикального напрямку візуально сприйманої кольоровості з погляду порядку чергування візуально виділюваних кольорів, що повторюють картину дифракції на краю напівнескінченного екрана, установленого на тлі об'єкта Тобто в нижній частині життєво важливої області замаскованого об'єкта, видимого в положенні найбільш ймовірного ураження, переважають червоні кольори або темні ВІДТІНКИ додаткових кольорів Недоліком такого маскувального костюма є можливість маскування лише у видимому діапазоні випромінювання Як прототип за найбільшим числом спільних суттєвих ознак вибрано патент Російської Федерації № 2 188 998, МПК7 F41H 3/00, дата публікації 10 09 2002 За цим патентом маскувальний одяг має вигляд однієї або більше накидок, переважно прямокутної форми Накидки складаються з сітчастої, основи, на якій закріплено багато звисаючих елементів, що перекривають один одного Комірки сітчастої основи утворені зі стрічок або полотнин, а звисаючі елементи закріплені по обидва боки сітчастої основи і мають різну конфігурацію Кожна комірка сітчастої основи має переважно розмір сторін довжиною від 4 до 15см Кожна накидка по периметру обладнана елементами кріплення у вигляді зав'язок з тасьми, або стрічок, або шнурів Накидка з двох боків має шлейки для шнура, що дозволяє закріпити накидку на плечах з утворенням каптура Звисаючі елементи виготовлені з матеріалу, що має різне забарвлення лицьового і зворотного боків Звисаючі елементи, прикріплені на одну зі сторін основи, мають конфігурацію, що імітує листя дерев, а елементи, прикріплені на ІНШІЙ стороні основи, мають конфігурацію, що імітує стебла рослин, гілки і сучки дерев Одяг додатково містить головний убір, наприклад панаму або кепку, і протимоскітну сітку Спільними ознаками з винаходом, що заявляється, є - маскувальний одяг з декількох окремих складових частин, що виготовлені з маскувального матеріалу, - маскувальний матеріал складається із сітчастої основи, - частини маскувального одягу обладнані елементами кріплення Причинами, що перешкоджають одержанню потрібного технічного результату є те, що маскувальний одяг за прототипом забезпечує маскування лише від візуальних методів спостереження у видимому діапазоні випромінювання В основу винаходу поставлено задачу в маскувальному одязі шляхом зміни конструкції складових частин та маскувального матеріалу підви щити надійність маскування від візуальнооптичного спостереження, від радіолокаційного спостереження та приладів, що працюють в інфрачервоному (ІЧ) діапазоні Поставлена задача вирішується тим, що у маскувальному одязі, який складається з декількох окремих складових частин, що виготовлені з маскувального матеріалу який має сітчасту основу, а кожна складова частина маскувального одягу обладнана елементами кріплення, згідно з винаходом, складовими частинами маскувального одягу є штани, фартух, жилетка з каптуром і забралом, наплічники та рукава, а на сітчастій основі маскувального матеріалу закріплені гнучкі гірлянди спіралеподібної форми, при чому складові частини маскувального одягу повністю закривають тіло людини Перша додаткова суттєва ВІДМІННІСТЬ полягає в тому, що сітчаста основа маскувального матеріалу має розміри комірок від ЗО х 30мм до 80 х 80мм Друга додаткова суттєва ВІДМІННІСТЬ полягає в тому, що гнучкі гірлянди спіралеподібної форми виготовлені зі стрічок шириною 20 - 45мм із багатошарового радюпоглинаючого матеріалу, що має камуфляжне забарвлення, при чому на обидва боки стрічки нанесені насічення довжиною 8 20мм, а стрічки скручені з капроновим шнуром у гірлянду Третя додаткова суттєва ВІДМІННІСТЬ полягає в тому, що довжина рукава перевищує руку на 8 15см Четверта додаткова суттєва ВІДМІННІСТЬ полягає в тому, що поли жилетки мають застібки, які забезпечують запахування на 8 - 15см П'ята додаткова суттєва ВІДМІННІСТЬ полягає в тому, що верхня частина каптура складається з двох шарів маскувального матеріалу Шоста додаткова суттєва ВІДМІННІСТЬ полягає в тому, що рукава сполучені з жилеткою за допомогою застібок Сьома додаткова суттєва ВІДМІННІСТЬ полягає в тому, що від низу штанин і рукавів проходять капронові шнури, КІНЦІ яких у верхній частині штанин чи рукавів виведені зовні і мають застібки для регулювання довжини штанин та рукавів Восьма додаткова суттєва ВІДМІННІСТЬ полягає в тому, що застібки виготовлені з дерева або пластмаси, мають витягнуту форму, при чому довжина застібки більша від розміру гнізда сітки основи маскувального матеріалу в 1,2 - 1,4 рази, а середина застібки має отвори або канавку для закріплення до капронового шнура чи до поли жилетки Дослідження джерел науково-технічної та патентної інформації показало, що сукупність суттєвих ознак винаходу, що заявляється, не є відомою з рівня техніки Отже винахід, що заявляється, відповідає вимогам новизни Експериментальні дослідження маскувального одягу, що заявляється, виявили високі маскувальні властивості при візуальному спостереженні Новою маскувальною властивістю, яка не випливає з рівня техніки, є захист від приладів спостереження в інфрачервоному діапазоні Отже винахід, що заявляється, має винахідницький рівень Винахід, що заявляється, може бути викорис 59170 таний для маскування вояків Отже винахід, що заявляється, є промислово придатним Маскувальний одяг виготовлено з маскувального матеріалу, що має сітчасту основу, виготовлену із капронового шнура товщиною від 0,8мм до 1,5мм з розмірами комірок від ЗО х 30мм до 80 х 80мм У сітчасту основу вплетені гнучкі гірлянди спіралеподібної форми, виготовлені зі стрічок шириною 20 - 45мм із багатошарового радюпоглинаючого матеріалу, що має камуфляжне забарвлення, при чому на обидва боки стрічки нанесені насічення довжиною 8 - 20мм, а стрічки скручені з капроновим шнуром у гірлянду Для виготовлення багатошарового радюпоглинаючого матеріалу брали, наприклад, тканину радюнепрозору РН, за ТУУ 20713110 001-99 (за патентом України № 26885, МПК6 H01Q 17/00, 2912 99) На обидва боки вказаної тканини наносили водостійкий полімерний матеріал, наприклад плівку, що виготовлена із суміші термопластичного полімеру, антипіренової добавки і пігменту під колір маскування шляхом продавлювання нагрітої суміші через щілинну філь'єру з наступним каландруванням Потім з одержаного багатошарового матеріалу нарізали смуги шириною 20 - 45мм 3 обох боків стрічки наносили насічення довжиною 8 - 20мм Стрічки з насіченнями скручували з капроновим шнуром у гнучкі гірлянди спіралеподібної форми Маскувальний одяг складається з таких складових частин штани, фартух, жилетка з каптуром і Комп'ютерна верстка А Крулевський забралом, наплічники, рукава Фартух застібками приєднаний до штанів За допомогою застібок рукава прилаштовані до жилетки Поверх жилетки за допомогою застібок приєднані наплічники таким чином, щоб закривати верх рукава на 8 - 10см Маскувальний одяг використовують так Людина одягає штани, за допомогою застібок приєднує до штанів фартух Потім одягає верхню частину маскувального одягу, яка попередньо змонтована з рукавів, наплічників і жилетки з каптуром і забралом За допомогою застібок і капронових шнурів, що проходять від низу штанин і рукавів, регулюють довжину рукавів і штанин у залежності від умов маскування При потребі максимального маскування обличчя закривають забралом Маскувальний одяг випробовували у природних умовах, використовуючи візуально-оптичного спостереження (фотографування у видимій частині спектра) Також проводили спостереження в інфрачервоному діапазоні (фотографування в інфрачервоній частині спектра) Навіть на відстані 10м не вдалось виявити людину в маскувальному одязі, що заявляється, при спостереженні в інфрачервоному діапазоні Маскувальний одяг, що заявляється, може бути виготовлений на стандартному обладнанні, простий у користуванні, в упакованому вигляді не займає багато місця Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
