Амортизаційна накладка на спеціальний одяг

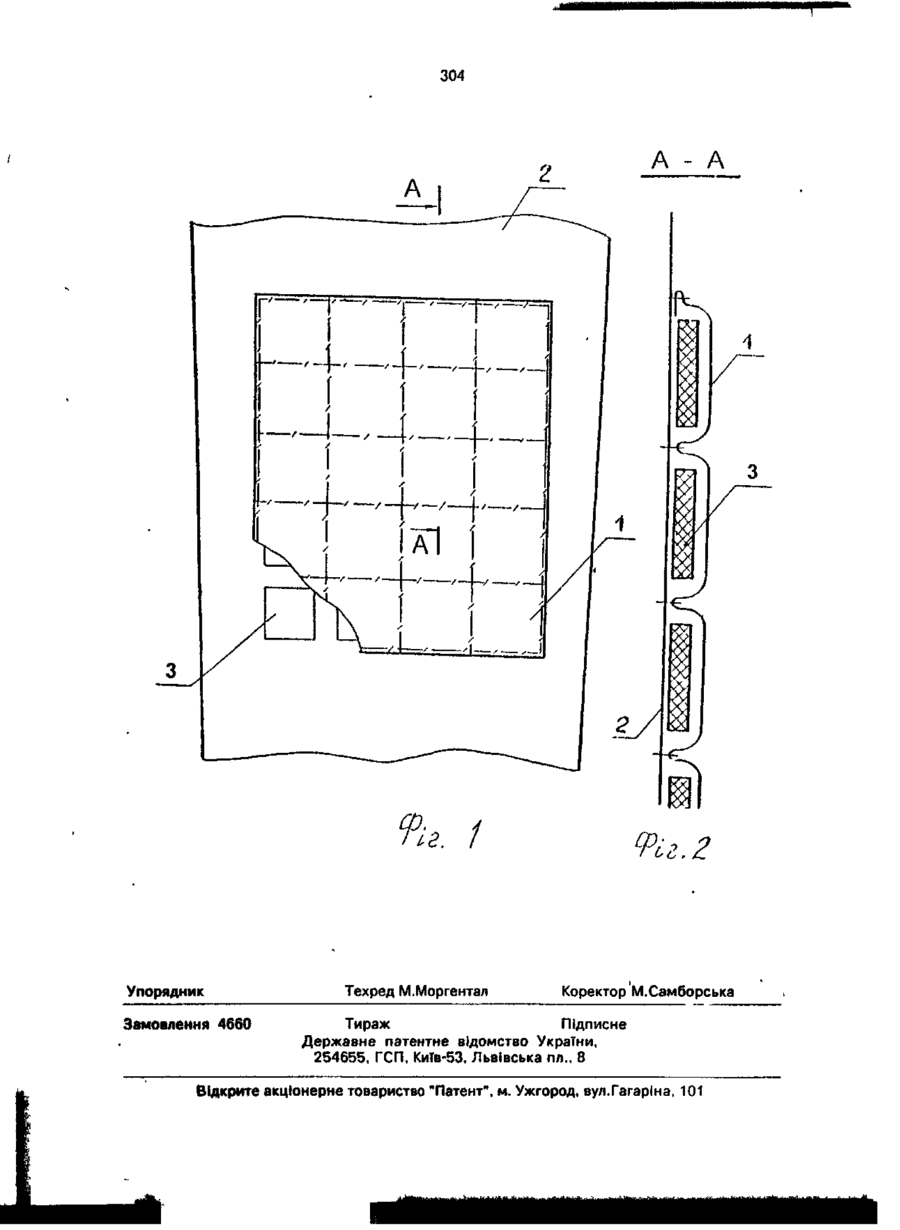

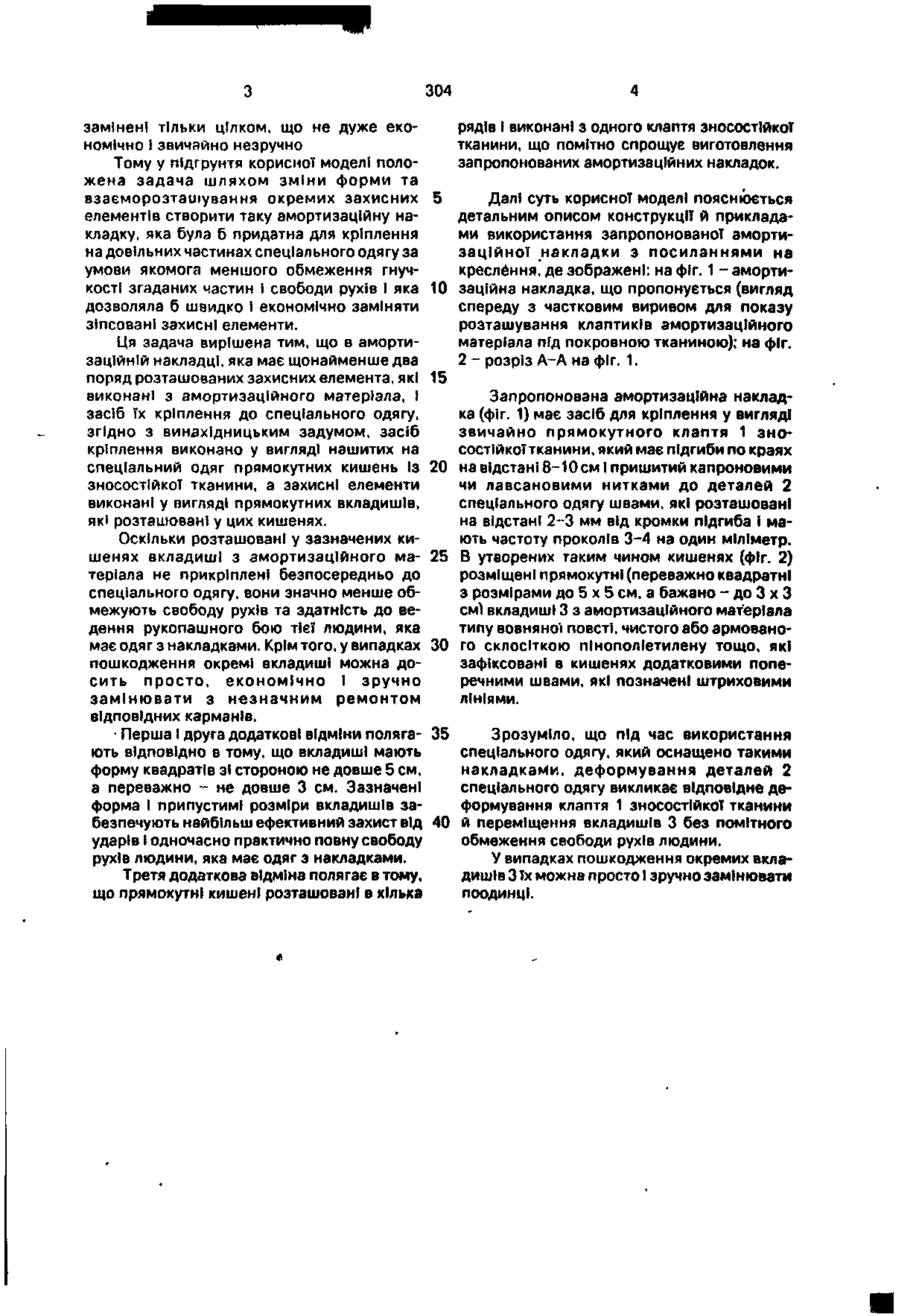

1. Амортизаційна накладка на спеціальний одяг, що має щонайменше два поряд розташованих захисних елемента, як] виконані з амортизаційного матеріалу, І ^асібїх кріплення доспеціального одягу, яка в і д р і з н я є т ь с я тим, що зазначений засіб кріплення виконано у вигляді нашитих на спеціальний одяг прямокутних кишень із зносостійкої тканини, а захисні елементи виконані у вигляді прямокутних вкладишів, які розташовані у цих кишенях. 2. Амортизаційна накладка за п. 1, яка в і д р і з н я є т ь с я тим, що вкладиші мають форму квадратів зі стороною не довше 5 см. 3. Амортизаційна накладка за п. 1, яка в і д р і з н я є т ь с я тим, що довжина сторін квадратних вкладишів не перевищує 3 см. 4. Амортизаційна накладка за п. 1, яка в і д р і з н я є т ь с я тим, що прямокутні кишені розташовані в кілька рядів і виконані з одного клаптя зносостійкої тканини. С > Корисна модель стосується конструкції амортизаційних накладок на спеціальний одяг, який використовують для захисту бійців підрозділів міліції (пол)ції) особливого призначення, а також солдат повітрянодесантних військ або морської піхоти від ударів під час рукопашного бою, зокрема з використанням холодної зброї, або у випадках падінь. Потреба в спеціальному одязі, який оснащено такими накладками, досить велика. Тому від їх конструкції поряд з високими захисними властивостями вимагають простоти, щоб зменшити витрати на виготовлення та заміну у випадках пошкодження, наприклад холодною зброєю. Вже відомі амортизаційні накладки мають щонайменше один захисний елемент, а звичайно - кілька окремих поряд розташованих захисних елементів у вигляді досить великих (до 10 см завширшки І довжиною до 30-50 см) смуг або клаптей амортизаційного матеріала типу повсті або звичайно багатошарового текстильного виробу (тканини, трикотажа) з переважно синтетичних волокон. Засобами кріплення таких смуг або клаптей до заздалегідь обраних місць на спеціальному одязі слугують клеї і/або шви [ Jahreskatalog 94/95 "Jagd und Schiessport" фірми Frankonfa-Ladengeschaefte, S. 139, Foto 5]. * Ці накладки досить успішно виконують основну, тобто захисну, функцію. Але навіть за умови закріплення розрідженими (3-4 проколи на 10 мм) швами їх гнучкість тим гірша, чим більша загальна площина смуги або клаптя. Внаслідок цього свобода рухів людини, яка має одяг з такими накладками, та її здатність до ведення бою суттєво обмежуються. Крім того, у випадках пошкодження такі накладки повинні бути со о 304 замінені тільки цілком, що не дуже економічно І звичайно незручно Тому у підґрунтя корисної моделі положена задача шляхом зміни форми та взаєморозташування окремих захисних 5 елементів створити таку амортизаційну накладку, яка була б придатна для кріплення на довільних частинах спеціального одягу за умови якомога меншого обмеження гнучкості згаданих частин і свободи рухів І яка 10 дозволяла б швидко і економічно заміняти зіпсовані захисні елементи. Ця задача вирішена тим, що в амортизаційній накладці, яка має щонайменше два поряд розташованих захисних елемента, які 15 виконані з амортизаційного матеріала, І засіб їх кріплення до спеціального одягу, згідно з винахідницьким задумом, засіб кріплення виконано у вигляді нашитих на спеціальний одяг прямокутних кишень Із 20 зносостійкої тканини, а захисні елементи виконані у вигляд) прямокутних вкладишів, які розташовані у цих кишенях. Оскільки розташовані у зазначених кишенях вкладиші з амортизаційного ма- 25 теріала не прикріплені безпосередньо до спеціального одягу, вони значно менше обмежують свободу рухів та здатність до ведення рукопашного бою тієї людини, яка має одяг з накладками. Крім того, у випадках 30 пошкодження окремі вкладиші можна досить просто, економічно І зручно замінювати з незначним ремонтом відповідних карманів. - Перша і друга додаткові відміни поляга- 35 ють відповідно в тому, що вкладиші мають форму квадратів зі стороною не довше 5 см, а переважно - не довше 3 см. Зазначені форма і припустимі розміри вкладишів забезпечують найбільш ефективний захист від 40 ударів І одночасно практично повну свободу рухів людини, яка має одяг з накладками. Третя додаткова відміна полягає в тому, що прямокутні кишені розташовані в кілька рядів і виконані з одного клаптя зносостійкої тканини, що помітно спрощує виготовлення запропонованих амортизаційних накладок. Далі суть корисної моделі пояснюється детальним описом конструкції й прикладами використання запропонованої амортизаційної накладки з посиланнями на креслення, де зображені: на фіг. 1 - амортизаційна накладка, що пропонується (вигляд спереду з частковим виривом для показу розташування клаптиків амортизаційного матеріала під покровною тканиною),* на фіг. 2 - розріз А-А на фіг. 1. Запропонована амортизаційна накладка (фіг. 1) має засіб для кріплення у вигляді звичайно прямокутного клаптя 1 зносостійкої тканини, який має підгиби по краях на відстані 8-10 см І пришитий капроновими чи лавсановими нитками до деталей 2 спеціального одягу швами, які розташовані на відстані 2-3 мм від кромки підгиба і мають частоту проколів 3-4 на один міліметр. В утворених таким чином кишенях (фіг. 2) розміщені прямокутні (переважно квадратні 3 розмірами до 5 х 5 см, а бажано - до 3 х З см) вкладиші 3 з амортизаційного матеріала типу вовняної повсті, чистого або армованого склосіткою пінополіетилену тощо, які зафіксовані в кишенях додатковими поперечними швами, які позначені штриховими лініями. Зрозуміло, що під час використання спеціального одягу, який оснащено такими накладками, деформування деталей 2 спеціального одягу викликає відповідне деформування клаптя 1 зносостійкої тканини й переміщення вкладишів 3 без помітного обмеження свободи рухів людини. У випадках пошкодження окремих вкладишів 3 їх можна просто і зручно замінювати поодинці. 304 /Л ~ /А Фи. г Упорядник Замовлення 4660 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
