Кривошипний гарячештампувальний прес з гідроприводом

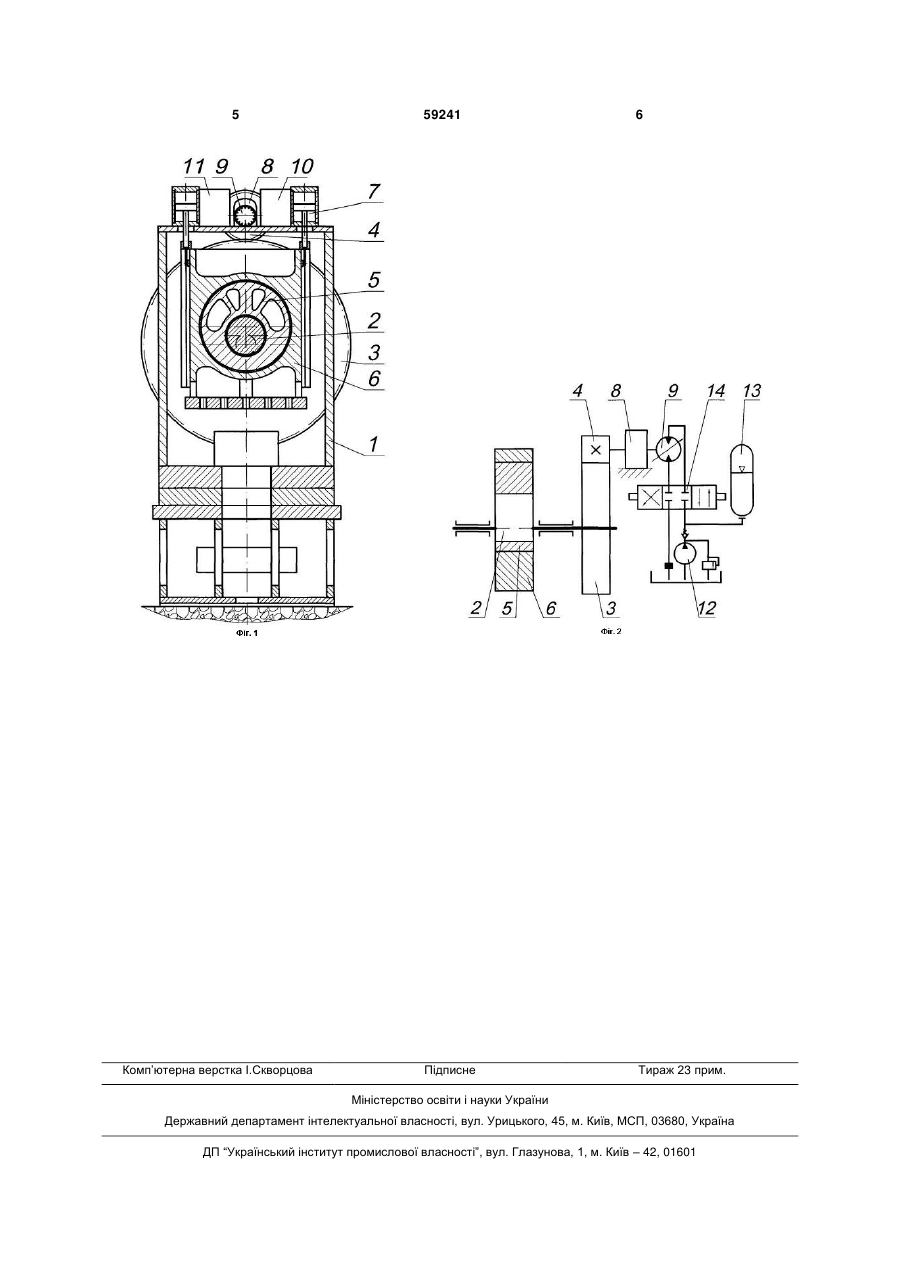

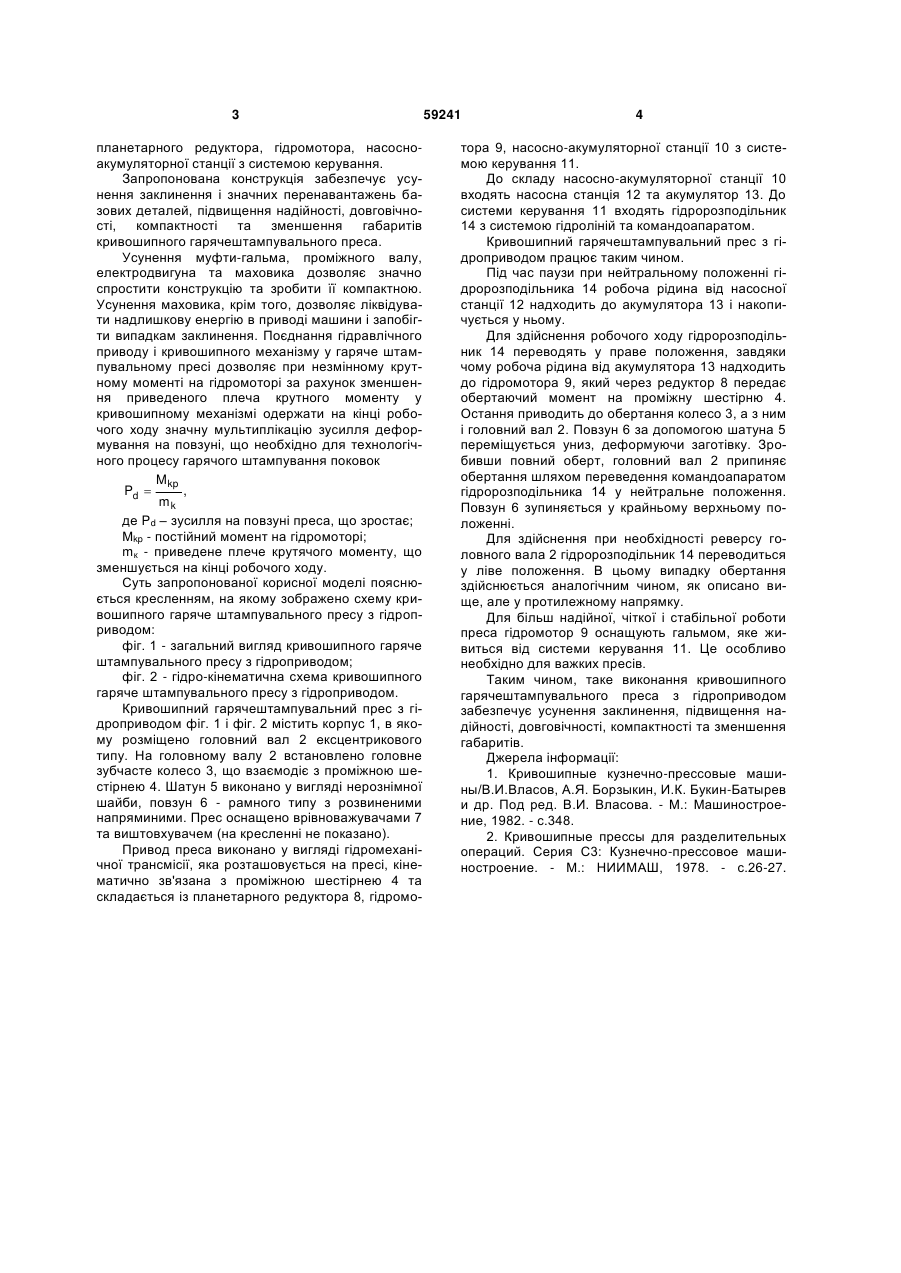

Кривошипний гарячештампувальний прес з гідроприводом, що містить корпус, в якому розміщено головний вал ексцентрикового типу, на валу 3 планетарного редуктора, гідромотора, насосноакумуляторної станції з системою керування. Запропонована конструкція забезпечує усунення заклинення і значних перенавантажень базових деталей, підвищення надійності, довговічності, компактності та зменшення габаритів кривошипного гарячештампувального преса. Усунення муфти-гальма, проміжного валу, електродвигуна та маховика дозволяє значно спростити конструкцію та зробити її компактною. Усунення маховика, крім того, дозволяє ліквідувати надлишкову енергію в приводі машини і запобігти випадкам заклинення. Поєднання гідравлічного приводу і кривошипного механізму у гаряче штампувальному пресі дозволяє при незмінному крутному моменті на гідромоторі за рахунок зменшення приведеного плеча крутного моменту у кривошипному механізмі одержати на кінці робочого ходу значну мультиплікацію зусилля деформування на повзуні, що необхідно для технологічного процесу гарячого штампування поковок Mkp Pd  , mk де Pd – зусилля на повзуні преса, що зростає; Мkp - постійний момент на гідромоторі; mк - приведене плече крутячого моменту, що зменшується на кінці робочого ходу. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему кривошипного гаряче штампувального пресу з гідроприводом: фіг. 1 - загальний вигляд кривошипного гаряче штампувального пресу з гідроприводом; фіг. 2 - гідро-кінематична схема кривошипного гаряче штампувального пресу з гідроприводом. Кривошипний гарячештампувальний прес з гідроприводом фіг. 1 і фіг. 2 містить корпус 1, в якому розміщено головний вал 2 ексцентрикового типу. На головному валу 2 встановлено головне зубчасте колесо 3, що взаємодіє з проміжною шестірнею 4. Шатун 5 виконано у вигляді нерознімної шайби, повзун 6 - рамного типу з розвиненими напряминими. Прес оснащено врівноважувачами 7 та виштовхувачем (на кресленні не показано). Привод преса виконано у вигляді гідромеханічної трансмісії, яка розташовується на пресі, кінематично зв'язана з проміжною шестірнею 4 та складається із планетарного редуктора 8, гідромо 59241 4 тора 9, насосно-акумуляторної станції 10 з системою керування 11. До складу насосно-акумуляторної станції 10 входять насосна станція 12 та акумулятор 13. До системи керування 11 входять гідророзподільник 14 з системою гідроліній та командоапаратом. Кривошипний гарячештампувальний прес з гідроприводом працює таким чином. Під час паузи при нейтральному положенні гідророзподільника 14 робоча рідина від насосної станції 12 надходить до акумулятора 13 і накопичується у ньому. Для здійснення робочого ходу гідророзподільник 14 переводять у праве положення, завдяки чому робоча рідина від акумулятора 13 надходить до гідромотора 9, який через редуктор 8 передає обертаючий момент на проміжну шестірню 4. Остання приводить до обертання колесо 3, а з ним і головний вал 2. Повзун 6 за допомогою шатуна 5 переміщується униз, деформуючи заготівку. Зробивши повний оберт, головний вал 2 припиняє обертання шляхом переведення командоапаратом гідророзподільника 14 у нейтральне положення. Повзун 6 зупиняється у крайньому верхньому положенні. Для здійснення при необхідності реверсу головного вала 2 гідророзподільник 14 переводиться у ліве положення. В цьому випадку обертання здійснюється аналогічним чином, як описано вище, але у протилежному напрямку. Для більш надійної, чіткої і стабільної роботи преса гідромотор 9 оснащують гальмом, яке живиться від системи керування 11. Це особливо необхідно для важких пресів. Таким чином, таке виконання кривошипного гарячештампувального преса з гідроприводом забезпечує усунення заклинення, підвищення надійності, довговічності, компактності та зменшення габаритів. Джерела інформації: 1. Кривошипные кузнечно-прессовые машины/В.И.Власов, А.Я. Борзыкин, И.К. Букин-Батырев и др. Под ред. В.И. Власова. - М.: Машиностроение, 1982. - с.348. 2. Кривошипные прессы для разделительных операций. Серия С3: Кузнечно-прессовое машиностроение. - М.: НИИМАШ, 1978. - с.26-27. 5 Комп’ютерна верстка І.Скворцова 59241 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
