Повітряна фурма доменної печі

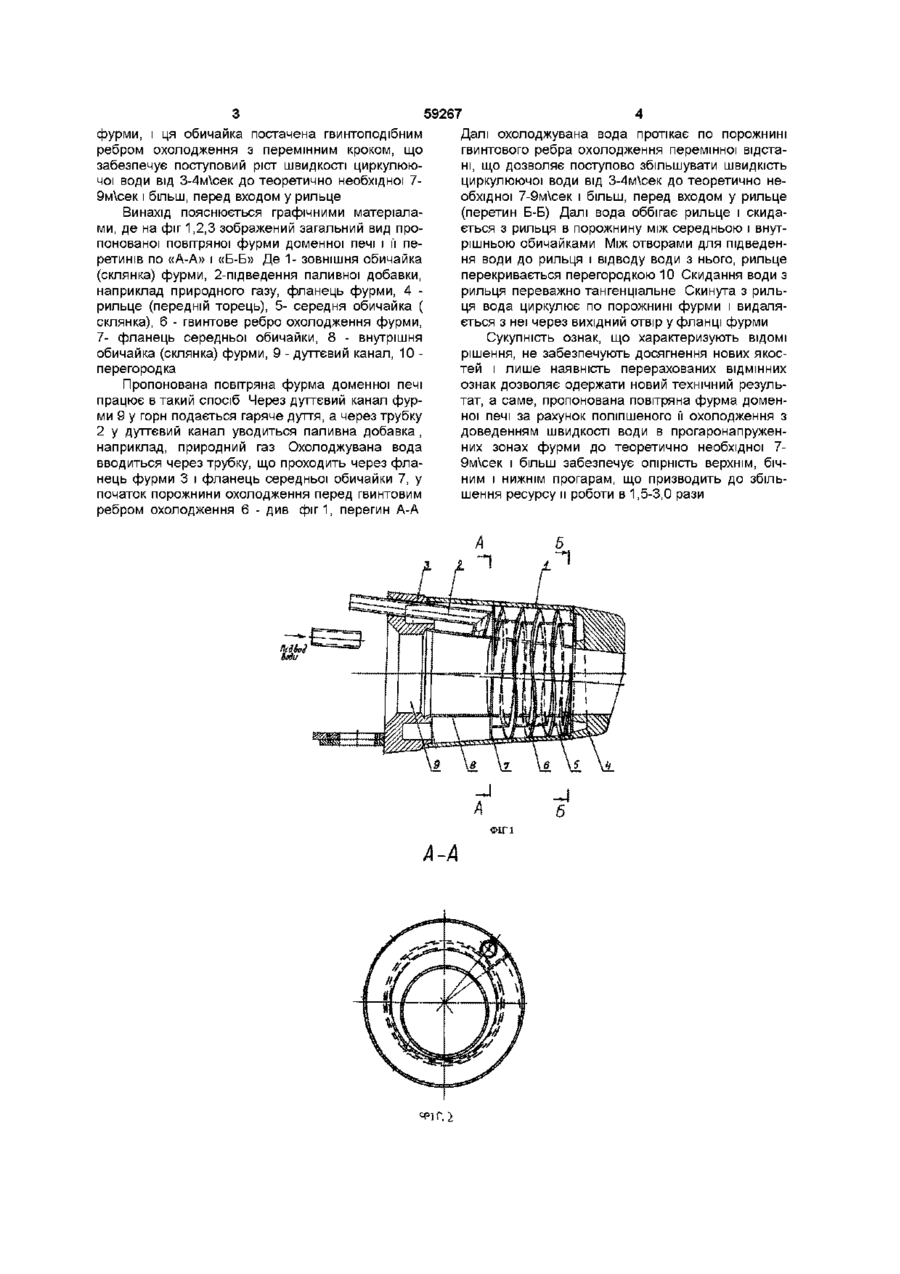

Повітряна фурма доменної печі, що містить внутрішню, зовнішню і середню обичайки (склянки), рильце, фланець, дуттєвий канал підведення паливної добавки, яка відрізняється тим, що середня обичайка установлена у передній (прогаронапруженій) половині камери охолодження фурми і оснащена гвинтоподібним ребром охолодження з перемінним кроком, що забезпечує поступовий ріст швидкості циркулюючої води від 3-4 м/сек до теоретично необхідної 7-9 м/сек і більш перед входом у рильце рішню, зовнішню і середню обичайки (склянки), рильце (передній торець повітряної фурми), фланець, дуттєвий канал підведення паливної добавки (АС СРСР №1036745 С21В 7\16) В основу винаходу поставлено задачу удосконалення повітряної фурми доменної печі, у якій удосконалення шляхом уведення нових конструкцій дозволило б при використанні винаходу забезпечити досягнення технічного результату, який полягає в звуженні струменя охолоджувача і, як слідство, росту швидкості циркулюючої води Зазначена задача вирішується установкою в передній (прогаронап-руженної) половині камери охолодження фурми середньої обичайки (склянки), постаченої гвинтоподібним ребром охолодження Крок гвинта охолодження - перемінний, з послідовним звуженням струменя охолоджувача (води), що забезпечує поступовий ріст швидкості циркулюючої води від 3-4м\сек до теоретично необхідної 7-9м\сек і більш, перед входом у рильце та у самому рильці Скидання води з рильця - переважно тангенційне Ознаками прототипу, загальними з пристроєм, що заявляється, є наявність внутрішньої, зовнішньої і середньої обичайок (склянок), рильця, фланця, дуттевого каналу і пристрою підведення паливної добавки ВІДМІННИМИ ознаками є те, що середня оби чайка (склянка) встановлюється в передній (прогароналруженної) половиш камери охолодження 1 (О о> ю 59267 фурми, і ця обичайка постачена гвинтоподібним Далі охолоджувана вода протікає по порожнині ребром охолодження з перемінним кроком, що гвинтового ребра охолодження перемінної відстазабезпечує поступовий ріст швидкості циркулююні, що дозволяє поступово збільшувати швидкість чої води від 3-4м\сек до теоретично необхідної 7циркулюючої води від 3-4м\сек до теоретично не9м\сек і більш, перед входом у рильце обхідної 7-9м\сек і більш, перед входом у рильце (перетин Б-Б) Далі вода оббігає рильце і скидаВинахід пояснюється графічними матеріалається з рильця в порожнину між середньою і внутми, де на фіг 1,2,3 зображений загальний вид прорішньою обичайками Між отворами для підведенпонованої повітряної фурми доменної печі і її пеня води до рильця і відводу води з нього, рильце ретинів по «А-А» і «Б-Б» Де 1- зовнішня обичайка перекривається перегородкою 10 Скидання води з (склянка) фурми, 2-підведення паливної добавки, рильця переважно тангенціальне Скинута з рильнаприклад природного газу, фланець фурми, 4 ця вода циркулює по порожнині фурми і видалярильце (передній торець), 5- середня обичайка ( ється з неї через вихідний отвір у фланці фурми склянка), 6 - гвинтове ребро охолодження фурми, 7- фланець середньої обичайки, 8 - внутрішня Сукупність ознак, що характеризують ВІДОМІ обичайка (склянка) фурми, 9 - дуттєвий канал, 10 рішення, не забезпечують досягнення нових якосперегородка тей і лише наявність перерахованих ВІДМІННИХ ознак дозволяє одержати новий технічний резульПропонована повітряна фурма доменної печі тат, а саме, пропонована повітряна фурма доменпрацює в такий спосіб Через дуттєвий канал фурної печі за рахунок поліпшеного її охолодження з ми 9 у горн подається гаряче дуття, а через трубку доведенням швидкості води в прогаронапружен2 у дуттєвий канал уводиться паливна добавка, них зонах фурми до теоретично необхідної 7наприклад, природний газ Охолоджувана вода 9м\сек і більш забезпечує опірність верхнім, бічвводиться через трубку, що проходить через фланим і нижнім прогарам, що призводить до збільнець фурми 3 і фланець середньої обичайки 7, у шення ресурсу и роботи в 1,5-3,0 рази початок порожнини охолодження перед гвинтовим ребром охолодження 6 - див фіг1, перегин А-А _J ФІГ і А-А 59267 Б-6 Комп'ютерна верстка Е А Ярославцева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
