Дуттьова фурма доменної печі

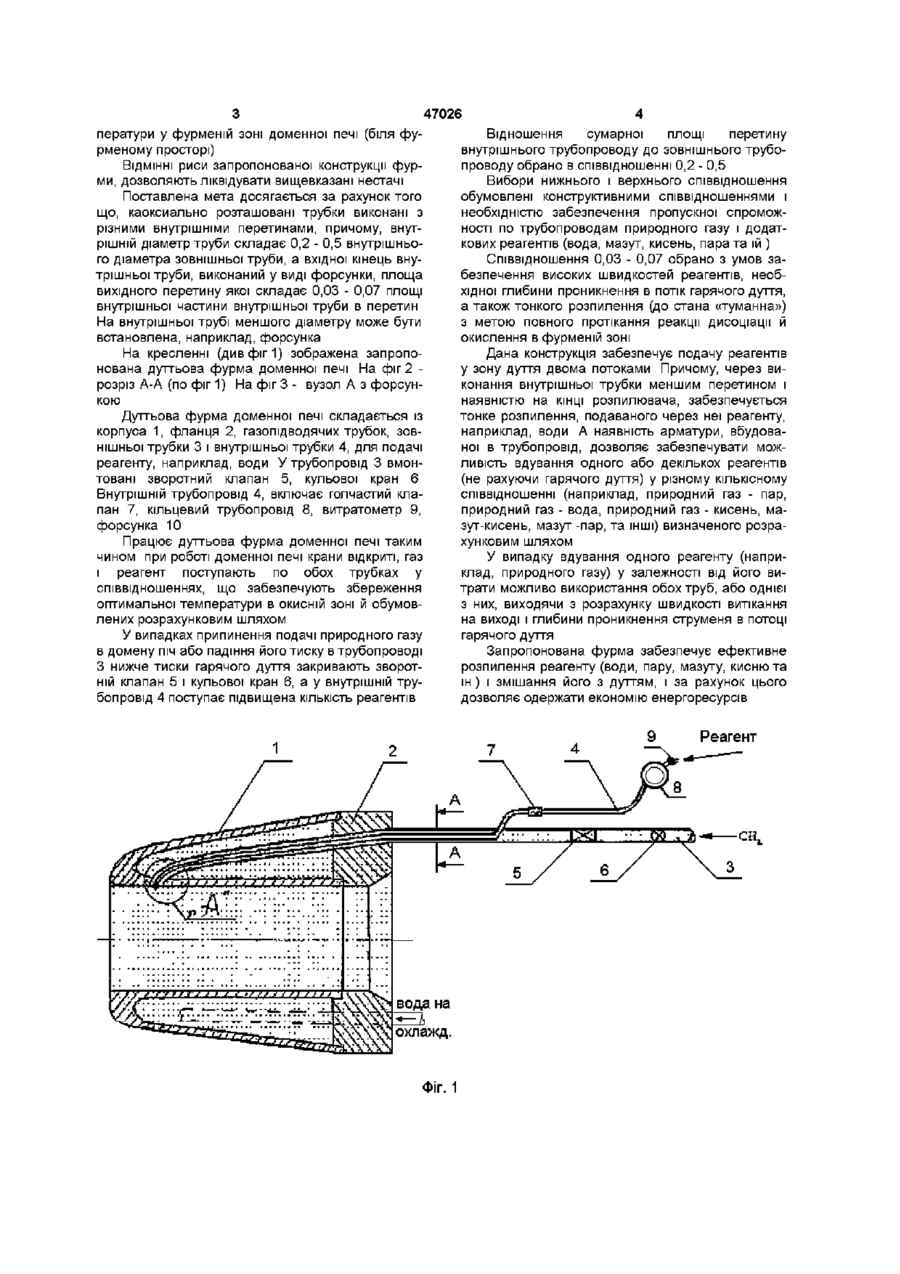

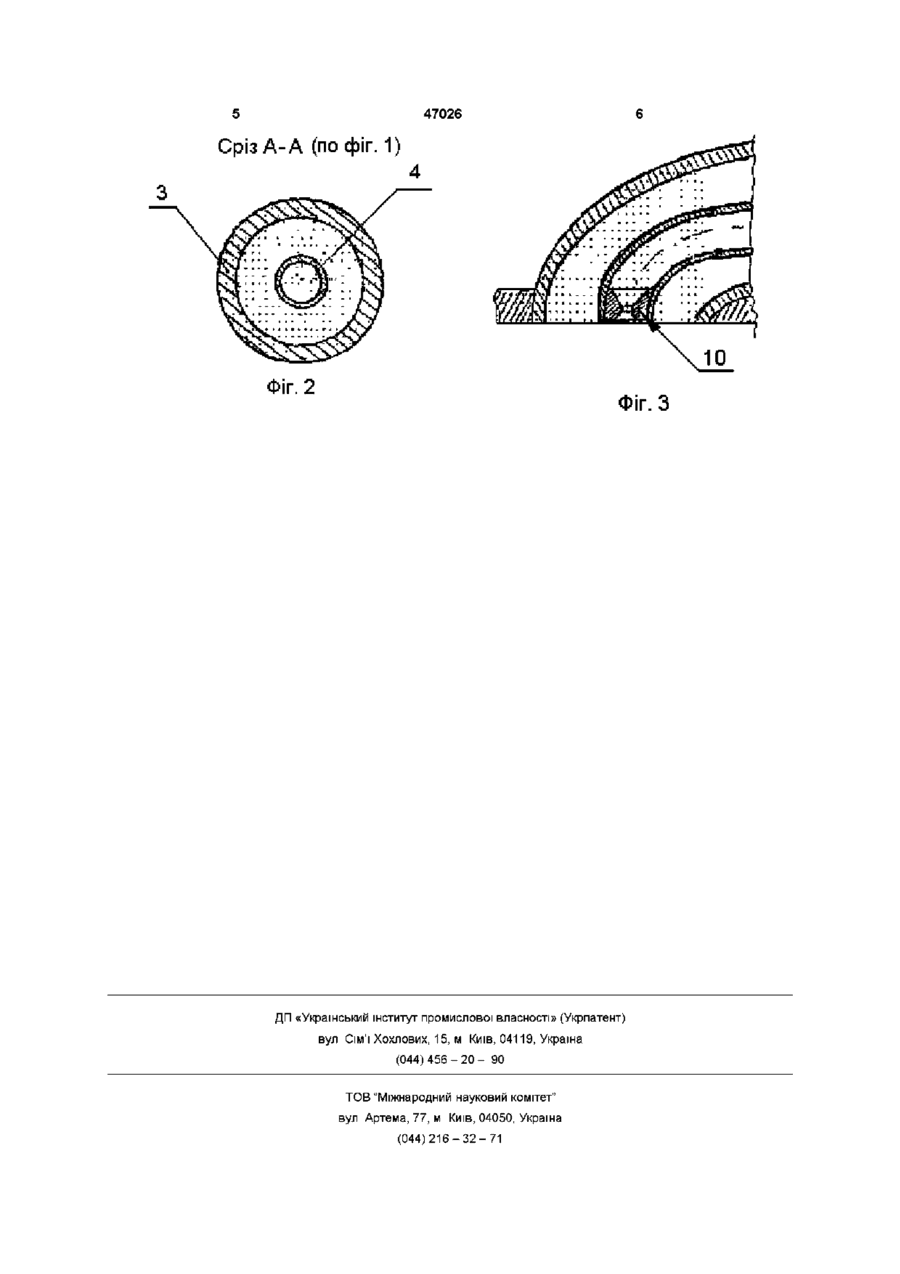

1 Дуттьова фурма доменної печі, що містить корпус, який охолоджується водою з каналом для підведення дуття, фланець і трубки, що підводять паливо, які проходять через порожнину фурми, яка охолоджується водою, і фланець, з'єднаний із каналом для підведення дуття, причому трубопроводи виконані з різними вихідними перерізами, яка відрізняється тим, що коаксіально розташовані трубки виконані з різним внутрішнім перерізом, причому внутрішній діаметр внутрішньої труби складає 0,2-0,5 внутрішнього діаметра зовнішньої труби, а вихідний кінець внутрішньої труби виконаний у вигляді форсунки, площа вихідного перерізу якої складає 0,03-0,07 площі внутрішньої частини внутрішньої труби в перерізі 2 Дуттьова фурма за п 1, яка відрізняється тим, що на вихідному КІНЦІ внутрішньої труби встановлена, наприклад форсунка Винахід відноситься до чорної металургії і може бути використай у доменному виробництві при подачі у фурмену зону одного або декілька реагентів, що забезпечують зниження витрати коксу та інтенсифікацію виробництва Відома конструкція дуттьових фурм доменних або конвертерних печей, що містить корпус із площиною, що прохолоджується, фланець, трубопроводи для подачі природного газу (Дивись авторське свідоцтво СРСР №250931, кл С 21 В 7/16,1967 р) Нестачею цієї фурми є низьке використання газової добавки, неможливість подачі двох реагентів одночасно Відома також дуттьова фурма доменної печі, що містить корпус із порожниною, що прохолоджується, фланець, пропущену через фланець і порожнину трубку» яка відводить газ, вигнуту назустріч потокові гарячого дуття, причому трубка, що підводить газ, виконана із двох концентричних трубок, при співвідношенні площин 1 (1,5- 3,5) Однак така конструкція фурми громіздка, не дозволяє робити регульовану подачу води, в якості одного із реагентів (Дивись авторське свідоцтво СРСР № 885272, кл С 21В 7/16,1981 р ) Найбільш близькою по технічному рішенню завдання, і прийнята за прототип, є дуттьова фур ма доменної печі (Дивись авторське свідоцтво СРСР № 908812, кл С 21В 7/16), що містить корпус, який охолоджується водою, із каналом для підведення дуття, фланець та трубки, що підводять паливо ,яки проходять крізь порожнину фурми, що охолоджується водою, та з'єднані з каналом, причому трубопроводи виконані із різними вихідними перерізами, що складають 0,4 - 1,2% і 1,2 - 5,0% площі вихідного перерізу каналу фурми Нестача такої конструкції полягає в тому, що наявність двох вводів через фланець і двох виводів внутрішньої стінки фурми створює важкості у виготовленні і незручність в експлуатації, наприклад, при заміні відпрацьованих фурм Така конструкція не дозволяє швидко переходити з одного реагенту на інший, а також регулювати, при необхідності співвідношення подаваних мас різних реагентів Завдання полягає в створенні конструкції фурми, що дозволяє вводити у фурмену зону декілька реагентів, із можливістю регулювання подачі їх розрахункового визначеного співвідношення мас реагентів Мета винаходу полягає в створенні конструкції фурми з одночасною подачею двох реагентів, із можливістю регулювання їхнього масового співвідношення, для забезпечення оптимальної тем (О о 47026 ператури у фурменій зоні доменної печі (біля фуВідношення сумарної площі перетину рменому просторі) внутрішнього трубопроводу до зовнішнього трубопроводу обрано в співвідношенні 0,2 - 0,5 ВІДМІННІ риси запропонованої конструкції фурми, дозволяють ліквідувати вищевказані нестачі Вибори нижнього і верхнього співвідношення обумовлені конструктивними співвідношеннями і Поставлена мета досягається за рахунок того необхідністю забезпечення пропускної спроможщо, каоксиально розташовані трубки виконані з ності по трубопроводам природного газу і додатрізними внутрішніми перетинами, причому, внуткових реагентів (вода, мазут, кисень, парата їй ) рішній діаметр труби складає 0,2 - 0,5 внутрішнього діаметра зовнішньої труби, а вхідної кінець внуСпіввідношення 0,03 - 0,07 обрано з умов затрішньої труби, виконаний у виді форсунки, площа безпечення високих швидкостей реагентів, необвихідного перетину якої складає 0,03 - 0,07 площі хідної глибини проникнення в потік гарячого дуття, внутрішньої частини внутрішньої труби в перетин а також тонкого розпилення (до стана «туманна») На внутрішньої трубі меншого діаметру може бути з метою повного протікання реакції дисоціації й встановлена, наприклад, форсунка окислення в фурменій зоні На кресленні (див фіг 1) зображена запропоДана конструкція забезпечує подачу реагентів нована дуттьова фурма доменної печі На фіг 2 у зону дуття двома потоками Причому, через вирозріз А-А (по фіг 1) На фіг 3 - вузол А з форсунконання внутрішньої трубки меншим перетином і кою наявністю на КІНЦІ розпилювача, забезпечується тонке розпилення, подаваного через неї реагенту, Дуттьова фурма доменної печі складається із наприклад, води А наявність арматури, вбудовакорпуса 1, фланця 2, газопідводячих трубок, зовної в трубопровід, дозволяє забезпечувати можнішньої трубки 3 і внутрішньої трубки 4, для подачі ливість вдування одного або декількох реагентів реагенту, наприклад, води У трубопровід 3 вмон(не рахуючи гарячого дуття) у різному кількісному товані зворотний клапан 5, кульової кран 6 співвідношенні (наприклад, природний газ - пар, Внутрішній трубопровід 4, включає голчастий клаприродний газ - вода, природний газ - кисень, мапан 7, кільцевий трубопровід 8, витратометр 9, зут-кисень, мазут -пар, та ІНШІ) визначеного розрафорсунка 10 хунковим шляхом Працює дуттьова фурма доменної печі таким чином при роботі доменної печі крани відкриті, газ У випадку вдування одного реагенту (наприі реагент поступають по обох трубках у клад, природного газу) у залежності від його виспіввідношеннях, що забезпечують збереження трати можливо використання обох труб, або однієї оптимальної температури в окисній зоні й обумовз них, виходячи з розрахунку швидкості витікання лених розрахунковим шляхом на виході і глибини проникнення струменя в потоці гарячого дуття У випадках припинення подачі природного газу в домену піч або падіння його тиску в трубопроводі Запропонована фурма забезпечує ефективне З нижче тиски гарячого дуття закривають зворотрозпилення реагенту (води, пару, мазуту, кисню та ній клапан 5 і кульової кран 6, а у внутрішній труш) і змішання його з дуттям, і за рахунок цього бопровід 4 поступає підвищена КІЛЬКІСТЬ реагентів дозволяє одержати економію енергоресурсів Фіг. 1 47026 Сріз А-А (по фіг. 1) Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
