Дзвонова витратомірна установка

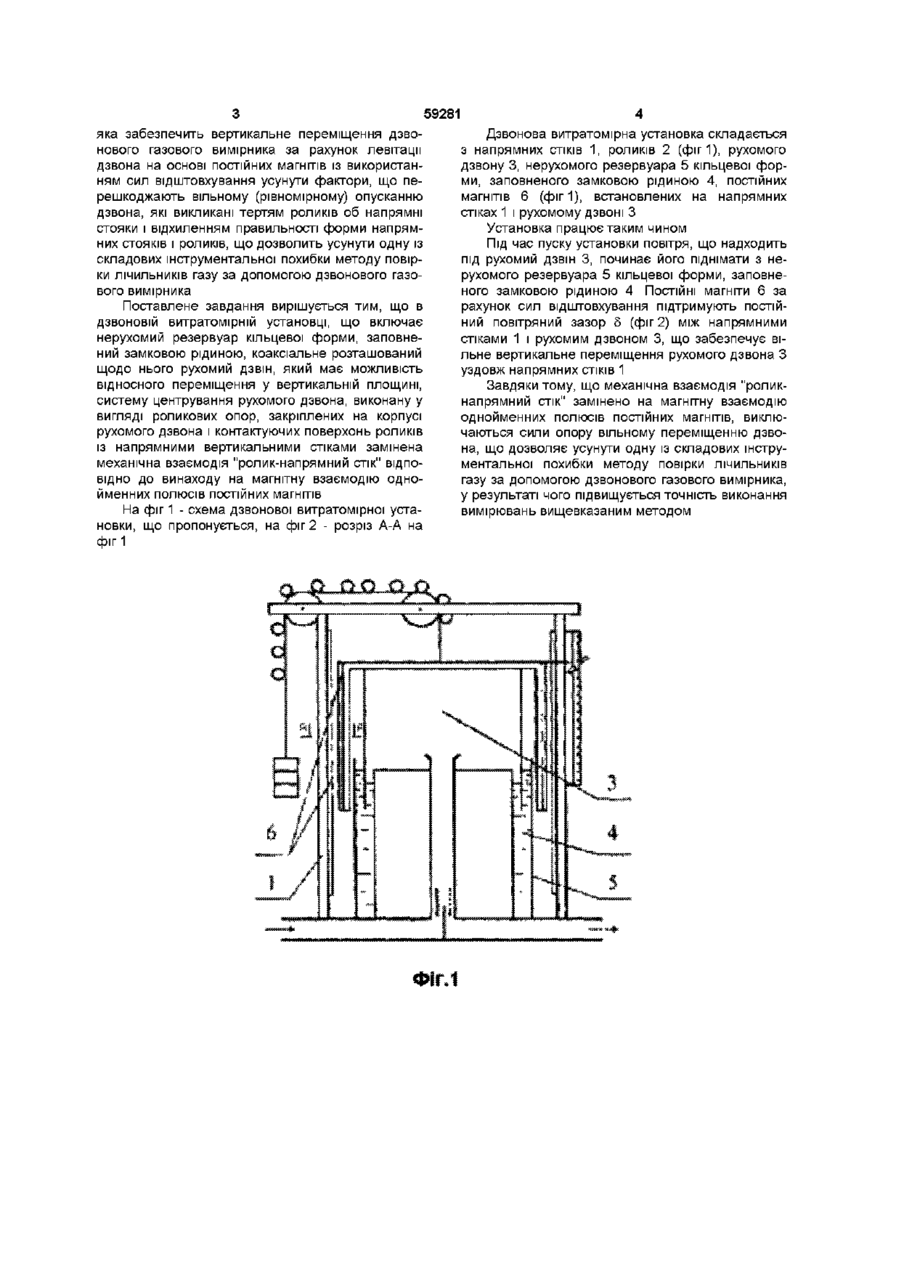

Дзвонова витратомірна установка, що включає нерухомий резервуар кільцевої форми, заповнений замковою рідиною, коаксіально розташова Недоліком цього способу вертикального переміщення дзвонового газового вимірника є наявність додаткової складової інструментальної похибки, обумовленої силою тертя роликів об напрямні стіки і відхиленням правильності форми напрямних СТІКІВ і роликів З відомих пристроїв найбільш близьким за технічною сутністю до винаходу, який пропонується, є дзвонова витратомірна установка, що включає нерухомий резервуар кільцевої форми, запов 00 ю 59281 яка забезпечить вертикальне переміщення дзвонового газового вимірника за рахунок левітації дзвона на основі постійних магнітів із використанням сил відштовхування усунути фактори, що перешкоджають вільному (рівномірному) опусканню дзвона, які викликані тертям роликів об напрямні стояки і відхиленням правильності форми напрямних стояків і роликів, що дозволить усунути одну із складових інструментальної похибки методу повірки ЛІЧИЛЬНИКІВ газу за допомогою дзвонового газового вимірника Поставлене завдання вирішується тим, що в дзвоновій витратомірній установці, що включає нерухомий резервуар кільцевої форми, заповнений замковою рідиною, коаксіальне розташований щодо нього рухомий дзвін, який має можливість відносного переміщення у вертикальній площині, систему центрування рухомого дзвона, виконану у вигляді роликових опор, закріплених на корпусі рухомого дзвона і контактуючих поверхонь роликів із напрямними вертикальними стіками замінена механічна взаємодія "ролик-напрямний стік" ВІДПОВІДНО до винаходу на магнітну взаємодію однойменних полюсів постійних магнітів На фіг 1 - схема дзвонової витратомірної установки, що пропонується, на фіг 2 - розріз А-А на фіг 1 Дзвонова витратомірна установка складається з напрямних СТІКІВ 1, роликів 2 (фиг 1), рухомого дзвону 3, нерухомого резервуара 5 кільцевої форми, заповненого замковою рідиною 4, постійних магнітів 6 (фіг 1), встановлених на напрямних стіках 1 і рухомому дзвоні З Установка працює таким чином Під час пуску установки повітря, що надходить під рухомий дзвін 3, починає його піднімати з нерухомого резервуара 5 кільцевої форми, заповненого замковою рідиною 4 ПОСТІЙНІ магніти 6 за рахунок сил відштовхування підтримують постійний повітряний зазор 5 (фіг 2) між напрямними стіками 1 і рухомим дзвоном 3, що забезпечує вільне вертикальне переміщення рухомого дзвона З уздовж напрямних СТІКІВ 1 Завдяки тому, що механічна взаємодія "роликнапрямний стік" замінено на магнітну взаємодію однойменних полюсів постійних магнітів, виключаються сили опору вільному переміщенню дзвона, що дозволяє усунути одну із складових інструментальної похибки методу повірки ЛІЧИЛЬНИКІВ газу за допомогою дзвонового газового вимірника, у результаті чого підвищується точність виконання вимірювань вищевказаним методом 59281 > ч ? -К' .1 J *>* ІГ.З Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
