Пристрій для підігріву рідини з використанням сонячної енергії

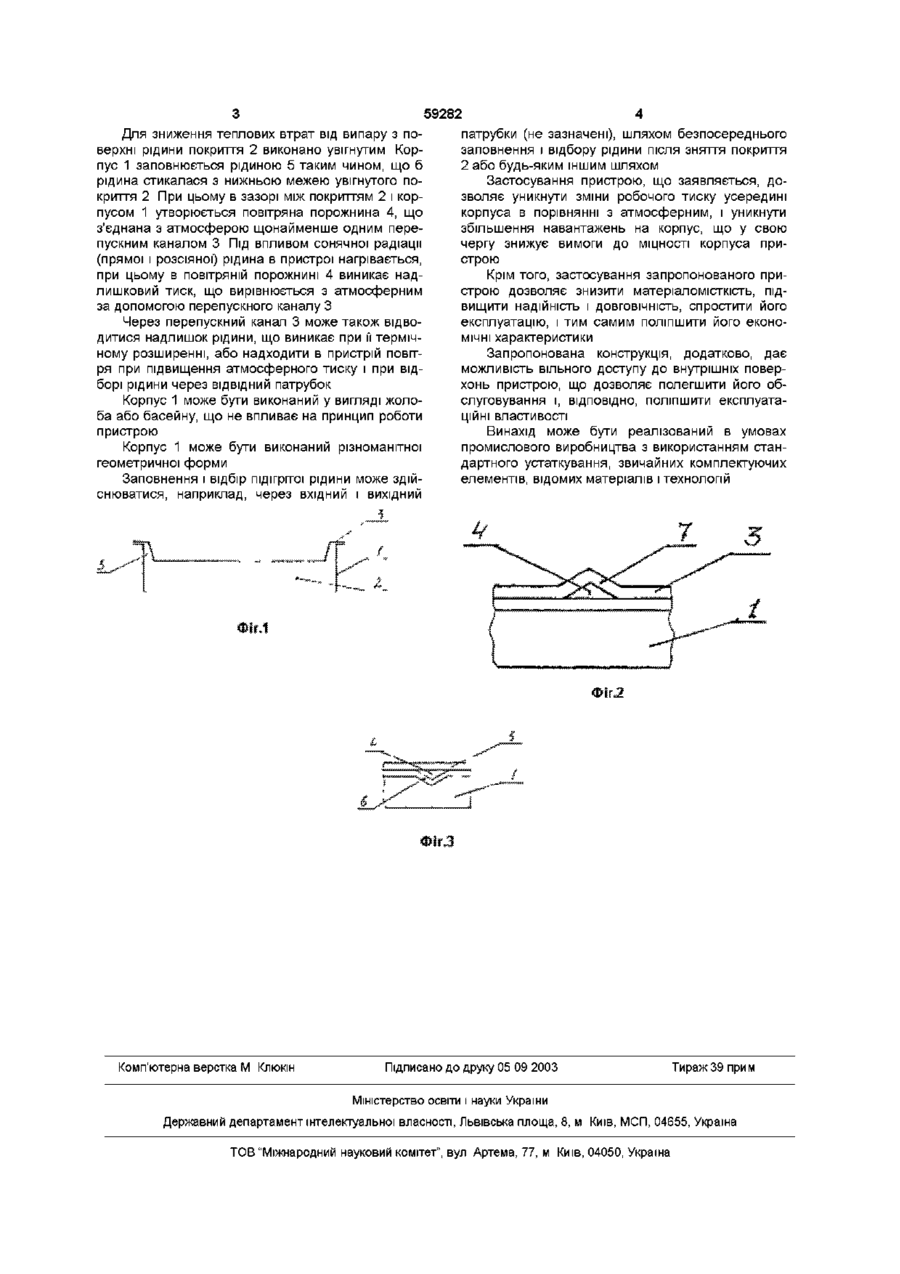

Пристрій для підігріву рідини з використанням сонячної енергії, що містить корпус, заповнений рідиною, і покриття, яке примикає до корпуса, який відрізняється тим, що покриття виконане увігнутим і примикає до корпуса так, що межа його примикання розташована вище рівня заповнення рідиною, при цьому в корпусі і/або в покритті виконано щонайменше один перепускний канал Винахід відноситься до геліотехніки, зокрема до теплових сонячних колекторів із робочим середовищем, що проходить через колектор, і може бути застосоване для підігріву води в житлових і адміністративних будинках, автономно в польових умовах і на присадибних ділянках, а також для підігріву рідин у різноманітних виробничих процесах Відомий пристрій для підігріву рідини з використанням сонячної енергії, що включає корпус, постачений покриттям/ а с СРСР, №1118834, «Сонячний колектор», кл F 24 J 3/02, опубл 151084/ Недоліком відомого пристрою є зміна внутрішнього тиску в порівнянні з атмосферним Недолік обумовлений тим, що покриття з'єднано з корпусом герметично і, у результаті, робочий тиск усередині корпуса може значно змінятися Це призводить до збільшення навантажень на корпус, що у свою чергу підвищує вимоги до МІЦНОСТІ корпусу пристрою У основу винаходу поставлена задача створення такої конструкції пристрою для підігріву рідини з використанням сонячної енергії, застосування якої дозволило б уникнути зміни робочого тиску усередині корпуса в порівнянні з атмосферним при експлуатації і, таким чином, уникнути збільшення навантажень на корпус Поставлена задача вирішується тим, що в пристрої для підігріву рідини з використанням сонячної енергії, що включає корпус, заповнений рідиною, і покриття, яке примикає до корпуса, ВІДПОВІДНО до винаходу, покриття виконане увігнутим і примикає до корпуса так, що межа його примикання розташована вище рівня заповнення ріди ною, при цьому в корпусі і/або в покритті пристрою виконано, щонайменше, один перепускний канал Виконання покриття увігнутим і пов'язаним із корпусом так, що межа їх примикання розташована вище рівня заповнення рідиною, забезпечує утворення повітряної порожнини в просторі між покриттям, корпусом і поверхнею рідини Ця порожнина сполучена з атмосферою щонайменше одним перепускним каналом, що забезпечує зберігання в пристрої робочого тиску, рівного атмосферному Запропонована сукупність ознак дозволяє уникнути збільшення навантажень на корпус, і таким чином, не підвищує вимог до МІЦНОСТІ корпуса пристрою Надалі винахід пояснюється докладним описом його виконання з посиланнями на креслення На фіг 1 зображений пристрій для підігріву рідини з використанням сонячної енергії (поперечний переріз) На фіг 2 перепускний канал (варіанти 1) На фіг 3 перепускний канал (варіант 2) Пристрій (фіг 1-фіг 3) містить корпус 1 (фіг 1) заповнений рідиною 2, увігнуте покриття 3, перепускний канал 4 Між корпусом 1, рідиною 2 і покриттям 3 утворюється повітряна порожнина 5 Перепускний канал 4 може бути виконаний різноманітними способами, наприклад, утворений виступом 7 на покритті 3 (варіант 1) (фіг 2), або утворений виїмкою 6 на крайці корпуса 1 (варіант 3) (фіг 3), або у вигляді отвору, виконаного у корпусі 1 вище рівня заповнення рідиною (на кресленнях не показано) Пристрій працює таким чином 00 ю 59282 Для зниження теплових втрат від випару з поверхні рідини покриття 2 виконано увігнутим Корпус 1 заповнюється рідиною 5 таким чином, що б рідина стикалася з нижньою межею увігнутого покриття 2 При цьому в зазорі між покриттям 2 і корпусом 1 утворюється повітряна порожнина 4, що з'єднана з атмосферою щонайменше одним перепускним каналом 3 Під впливом сонячної радіації (прямої і розсіяної) рідина в пристрої нагрівається, при цьому в повітряній порожнині 4 виникає надлишковий тиск, що вирівнюється з атмосферним за допомогою перепускного каналу З Через перепускний канал 3 може також відводитися надлишок рідини, що виникає при її термічному розширенні, або надходити в пристрій повітря при підвищення атмосферного тиску і при відборі рідини через ВІДВІДНИЙ патрубок Корпус 1 може бути виконаний у вигляді жолоба або басейну, що не впливає на принцип роботи пристрою Корпус 1 може бути виконаний різноманітної геометричної форми Заповнення і відбір підігрітої рідини може здійснюватися, наприклад, через вхідний і вихідний Комп'ютерна верстка М Клюкш патрубки (не зазначені), шляхом безпосереднього заповнення і відбору рідини після зняття покриття 2 або будь-яким іншим шляхом Застосування пристрою, що заявляється, дозволяє уникнути зміни робочого тиску усередині корпуса в порівнянні з атмосферним, і уникнути збільшення навантажень на корпус, що у свою чергу знижує вимоги до МІЦНОСТІ корпуса пристрою Крім того, застосування запропонованого пристрою дозволяє знизити матеріаломісткість, підвищити надійність і ДОВГОВІЧНІСТЬ, спростити його експлуатацію, і тим самим поліпшити його економічні характеристики Запропонована конструкція, додатково, дає можливість вільного доступу до внутрішніх поверхонь пристрою, що дозволяє полегшити його обслуговування і, ВІДПОВІДНО, поліпшити експлуатаційні властивості Винахід може бути реалізований в умовах промислового виробництва з використанням стандартного устаткування, звичайних комплектуючих елементів, відомих матеріалів і технологій Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
