Пірамідальний сепаратор

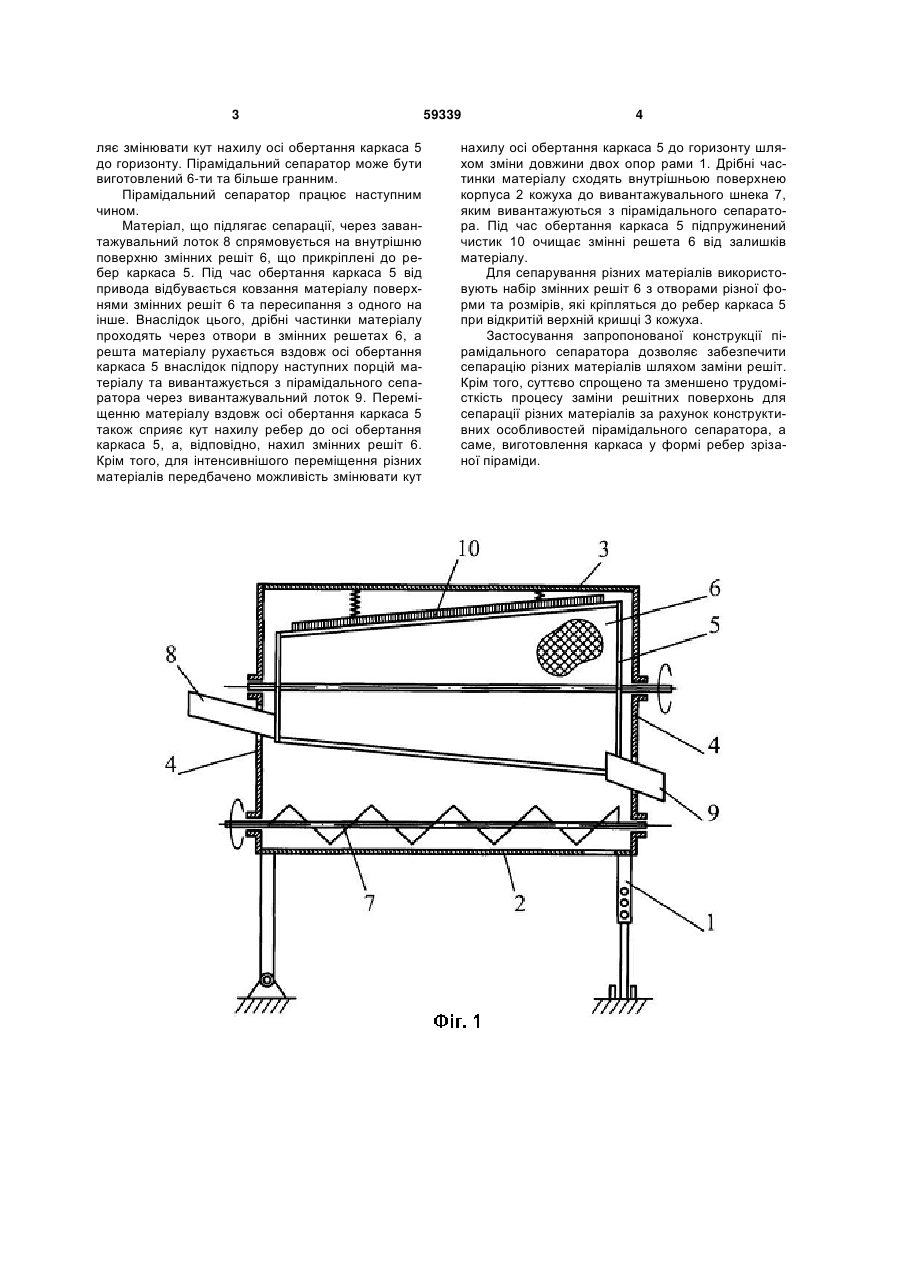

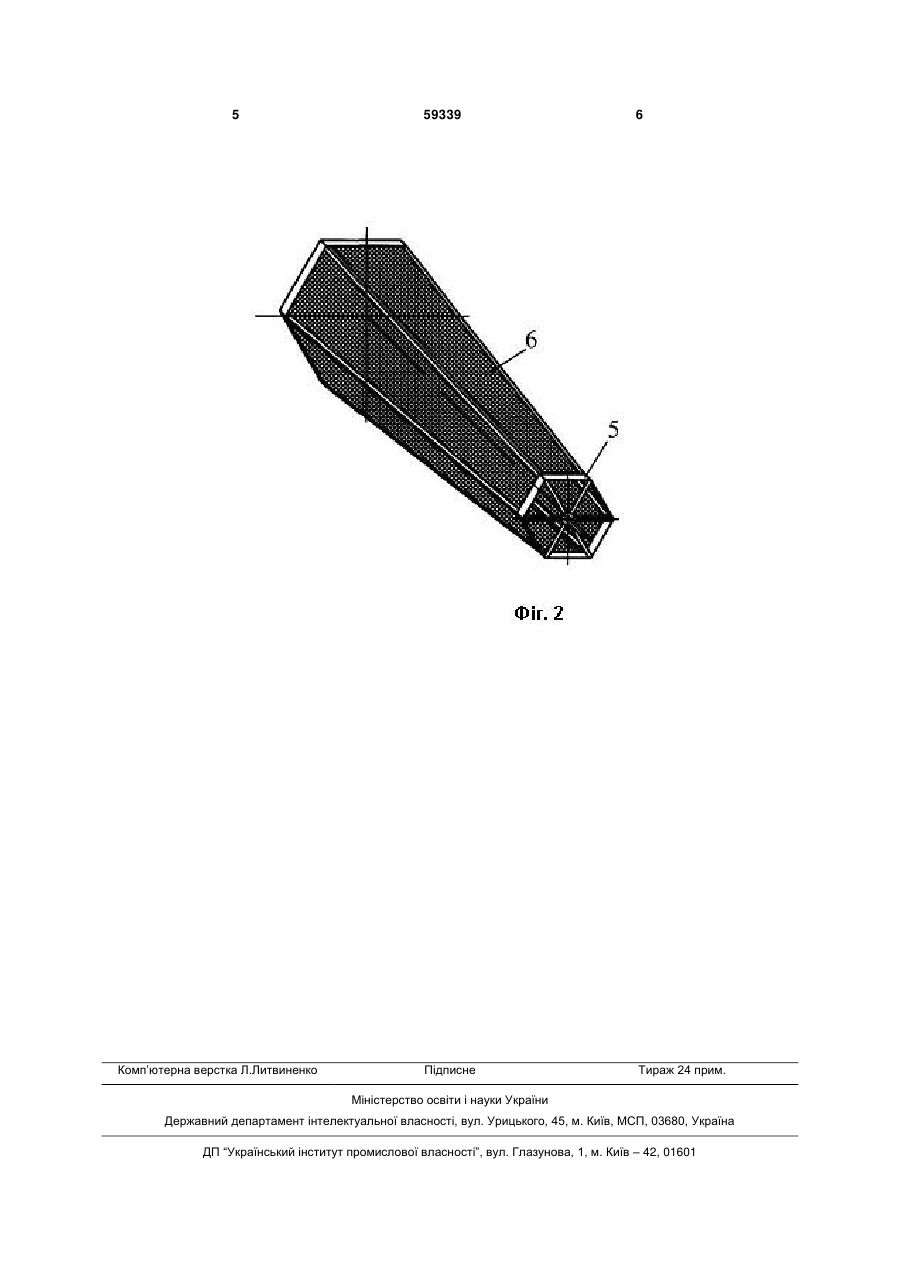

Пірамідальний сепаратор, що містить раму з чотирма опорами, дві з яких виконані з можливістю 3 ляє змінювати кут нахилу осі обертання каркаса 5 до горизонту. Пірамідальний сепаратор може бути виготовлений 6-ти та більше гранним. Пірамідальний сепаратор працює наступним чином. Матеріал, що підлягає сепарації, через завантажувальний лоток 8 спрямовується на внутрішню поверхню змінних решіт 6, що прикріплені до ребер каркаса 5. Під час обертання каркаса 5 від привода відбувається ковзання матеріалу поверхнями змінних решіт 6 та пересипання з одного на інше. Внаслідок цього, дрібні частинки матеріалу проходять через отвори в змінних решетах 6, а решта матеріалу рухається вздовж осі обертання каркаса 5 внаслідок підпору наступних порцій матеріалу та вивантажується з пірамідального сепаратора через вивантажувальний лоток 9. Переміщенню матеріалу вздовж осі обертання каркаса 5 також сприяє кут нахилу ребер до осі обертання каркаса 5, а, відповідно, нахил змінних решіт 6. Крім того, для інтенсивнішого переміщення різних матеріалів передбачено можливість змінювати кут 59339 4 нахилу осі обертання каркаса 5 до горизонту шляхом зміни довжини двох опор рами 1. Дрібні частинки матеріалу сходять внутрішньою поверхнею корпуса 2 кожуха до вивантажувального шнека 7, яким вивантажуються з пірамідального сепаратора. Під час обертання каркаса 5 підпружинений чистик 10 очищає змінні решета 6 від залишків матеріалу. Для сепарування різних матеріалів використовують набір змінних решіт 6 з отворами різної форми та розмірів, які кріпляться до ребер каркаса 5 при відкритій верхній кришці 3 кожуха. Застосування запропонованої конструкції пірамідального сепаратора дозволяє забезпечити сепарацію різних матеріалів шляхом заміни решіт. Крім того, суттєво спрощено та зменшено трудомісткість процесу заміни решітних поверхонь для сепарації різних матеріалів за рахунок конструктивних особливостей пірамідального сепаратора, а саме, виготовлення каркаса у формі ребер зрізаної піраміди. 5 Комп’ютерна верстка Л.Литвиненко 59339 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
