Пристосування та різальний елемент для гістологічної вирізки мозку

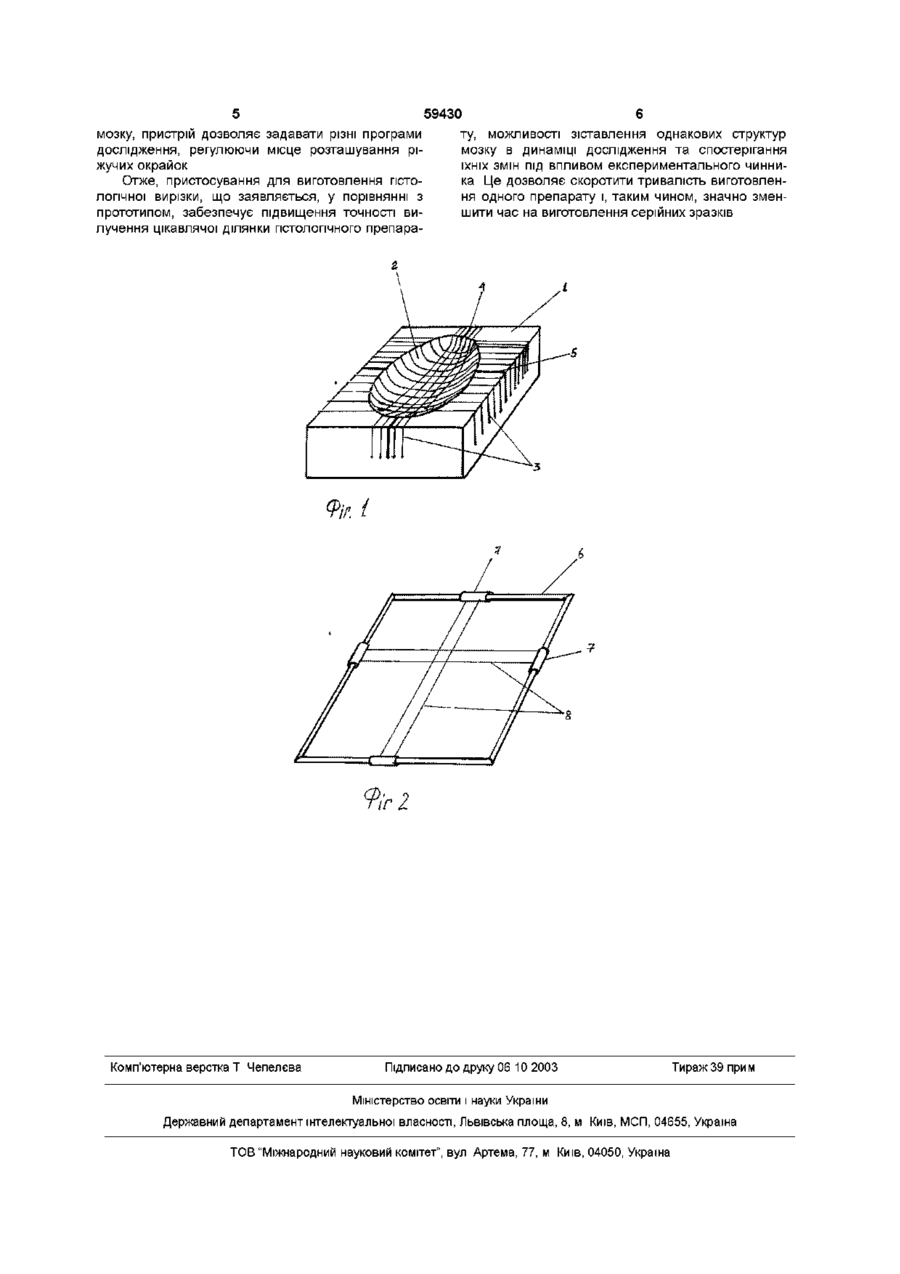

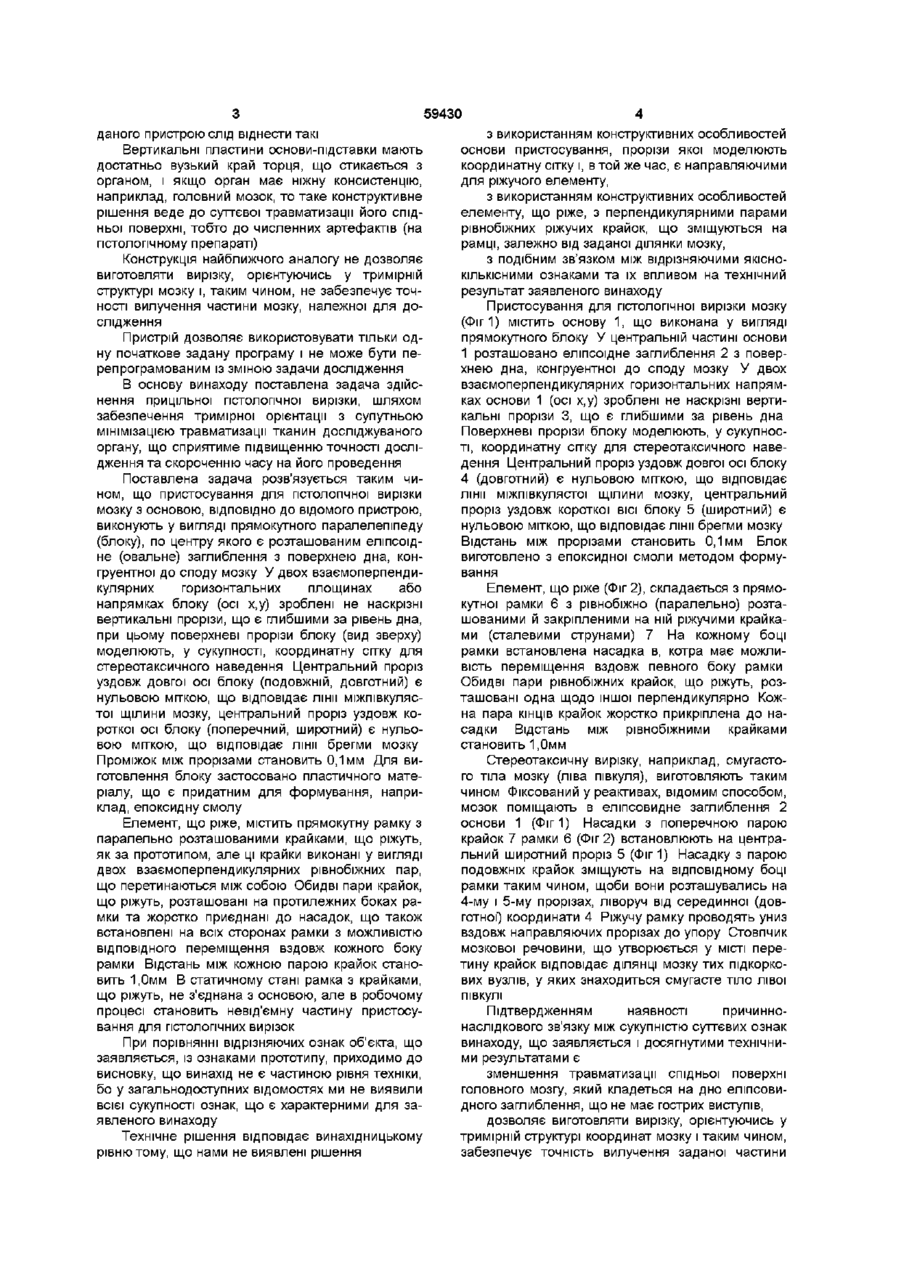

1 Пристрій для гістологічної вирізки мозку, що містить основу, який відрізняється тим, що основа виконана у вигляді прямокутного паралелепіпеду (блока), по центру якого розташоване еліпсоїдне заглиблення з поверхнею дна, конгруентної до споду мозку, а уздовж периметра блока у двох взаємно перпендикулярних горизонтальних площинах виконані вертикальні прорізи (ненаскрізні), що є глибшими за рівень дна, при цьому поверхневі прорізи блока моделюють, у сукупності, координатну сітку для стереотаксичного наведення 2 Пристрій для гістологічної вирізки мозку за п 1, який відрізняється тим, що центральний проріз уздовж довгої осі блока є нульовою міткою, яка відповідає лінії міжпівкулястої щілини мозку, а центральний проріз уздовж короткої осі блока є нульовою міткою, що відповідає лінії брегми мозку, 3 Пристрій для гістологічної вирізки мозку за пп 1,2, який відрізняється тим, що відстань між прорізами становить 0,1мм 4 Пристрій для гістологічної вирізки мозку за пп 1, 2, 3, який відрізняється тим, що виготовлений із пластичного матеріалу, наприклад, епоксидної смоли 5 Різальний елемент, що містить прямокутну рамку з паралельно розташованими різальними крайками, який відрізняється тим, що крайки виконані у вигляді двох взаємно перпендикулярних рівнобіжних пар, які розташовані на протилежних сторонах рамки та жорстко приєднані до насадок, що мають можливість переміщення вздовж кожного боку рамки 6 Різальний елемент за п 5, який відрізняється тим, що відстань між парою крайок становить 1,0мм О О со Винахід відноситься до галузі медицини та біологи, зокрема до патологічної анатомії і може бути застосованим для одержання вирізки, що придатна для прицільних ГІСТОЛОГІЧНИХ досліджень Виготовлення вирізки, тобто, добування з цілого органа цікавлячої дослідника частини або структурного утворення, є неодмінною операцією будьякого ГІСТОЛОГІЧНОГО дослідження патологічних та загальнобюлопчних процесів в органах та тканинах тварин та людей Особливо ця операція важлива при вивченні головного мозку через складність його організації та множинність структур, що входять в його склад Вирізка матеріалу, зокрема головного мозку, традиційно здійснюється секційним ножем і жорсткою фіксацією органу за допомогою другої руки оператора Внаслідок цього відбувається травматизація тканин, що веде до виникнення багатьох артефактів До того ж, практично виключається прицільне вилучення цікавлячої дослідника структури, тому у такій спосіб не можна уникнути помилок, а це, в свою чергу, обумовлює необхідність одержання надто великої КІЛЬКОСТІ ГІСТОЛОГІЧНИХ зрізів, що по довжує та ускладнює цей процес, а також зменшує результативність процесу ГІСТОЛОГІЧНОГО дослідження Для підвищення ефективності операції гістологічної вирізки використовується пристрій для роз'єднання м'яких тканин (Ас СССР №1482679, МПК4- А61В 17/32) Цей пристрій є найбільш близьким за суттю до пристосування, що пропонується ВІДПОВІДНО ДО ПОСЛІДОВНОСТІ етапів робочого процесу на цьому пристрої, досліджуваний орган (головний мозок) поміщається на основу, що становить собою секцію вертикальних пластин і за рахунок зміщення рамки зі струнами (як ріжучими крайками) вздовж вертикальних направляючих, роз'єднується на окремі пластини До недоліків Ю 59430 даного пристрою слід віднести такі Вертикальні пластини основи-підставки мають достатньо вузький край торця, що стикається з органом, і якщо орган має ніжну консистенцію, наприклад, головний мозок, то таке конструктивне рішення веде до суттєвої травматизації його спідньої поверхні, тобто до численних артефактів (на гістологічному препараті) Конструкція найближчого аналогу не дозволяє виготовляти вирізку, орієнтуючись у тримірній структурі мозку і, таким чином, не забезпечує точності вилучення частини мозку, належної для дослідження Пристрій дозволяє використовувати тільки одну початкове задану програму і не може бути перепрограмованим із зміною задачи дослідження В основу винаходу поставлена задача здійснення прицільної гістологічної вирізки, шляхом забезпечення тримірної орієнтації з супутньою мінімізацією травматизації тканин досліджуваного органу, що сприятиме підвищенню точності дослідження та скороченню часу на його проведення Поставлена задача розв'язується таким чином, що пристосування для гістологічної вирізки мозку з основою, ВІДПОВІДНО до відомого пристрою, виконують у вигляді прямокутного паралелепіпеду (блоку), по центру якого є розташованим еліпсоїдне (овальне) заглиблення з поверхнею дна, конгруентної до споду мозку У двох взаємоперпендикулярних горизонтальних площинах або напрямках блоку (осі х,у) зроблені не наскрізні вертикальні прорізи, що є глибшими за рівень дна, при цьому поверхневі прорізи блоку (вид зверху) моделюють, у сукупності, координатну сітку для стереотаксичного наведення Центральний проріз уздовж довгої осі блоку (подовжній, ДОВГОТНИЙ) Є нульовою міткою, що відповідає лінії міжпівкулястої щілини мозку, центральний проріз уздовж короткої осі блоку (поперечний, широтний) є нульовою міткою, що відповідає лінії брегми мозку Проміжок між прорізами становить 0,1мм Для виготовлення блоку застосовано пластичного матеріалу, що є придатним для формування, наприклад, епоксидну смолу Елемент, що ріже, містить прямокутну рамку з паралельно розташованими крайками, що ріжуть, як за прототипом, але ці крайки виконані у вигляді двох взаємоперпендикулярних рівнобіжних пар, що перетинаються між собою Обидві пари крайок, що ріжуть, розташовані на протилежних боках рамки та жорстко приєднані до насадок, що також встановлені на всіх сторонах рамки з можливістю ВІДПОВІДНОГО переміщення вздовж кожного боку рамки Відстань між кожною парою крайок становить 1,0мм В статичному стані рамка з крайками, що ріжуть, не з'єднана з основою, але в робочому процесі становить невід'ємну частину пристосування для ГІСТОЛОГІЧНИХ вирізок При порівнянні відрізняючих ознак об'єкта, що заявляється, із ознаками прототипу, приходимо до висновку, що винахід не є частиною рівня техніки, бо у загальнодоступних відомостях ми не виявили всієї сукупності ознак, що є характерними для заявленого винаходу Технічне рішення відповідає винахідницькому рівню тому, що нами не виявлені рішення з використанням конструктивних особливостей основи пристосування, прорізи якої моделюють координатну сітку і, в той же час, є направляючими для ріжучого елементу, з використанням конструктивних особливостей елементу, що ріже, з перпендикулярними парами рівнобіжних ріжучих крайок, що зміщуються на рамці, залежно від заданої ділянки мозку, з подібним зв'язком між відрізняючими ЯКІСНОКІЛЬКІСНИМИ ознаками та їх впливом на технічний результат заявленого винаходу Пристосування для гістологічної вирізки мозку (Фіг1) містить основу 1, що виконана у вигляді прямокутного блоку У центральній частині основи 1 розташовано еліпсоїдне заглиблення 2 з поверхнею дна, конгруентної до споду мозку У двох взаємоперпендикулярних горизонтальних напрямках основи 1 (осі х,у) зроблені не наскрізні вертикальні прорізи 3, що є глибшими за рівень дна Поверхневі прорізи блоку моделюють, у сукупності, координатну сітку для стереотаксичного наведення Центральний проріз уздовж довгої осі блоку 4 (довготний) є нульовою міткою, що відповідає лінії міжпівкулястої щілини мозку, центральний проріз уздовж короткої ВІСІ блоку 5 (широтний) є нульовою міткою, що відповідає лінії брегми мозку Відстань між прорізами становить 0,1мм Блок виготовлено з епоксидної смоли методом формування Елемент, що ріже (Фіг 2), складається з прямокутної рамки 6 з рівнобіжно (паралельно) розташованими й закріпленими на ній ріжучими крайками (сталевими струнами) 7 На кожному боці рамки встановлена насадка в, котра має можливість переміщення вздовж певного боку рамки Обидві пари рівнобіжних крайок, що ріжуть, розташовані одна щодо іншої перпендикулярно Кожна пара КІНЦІВ крайок жорстко прикріплена до насадки Відстань між рівнобіжними крайками становить 1,0мм Стереотаксичну вирізку, наприклад, смугастого тіла мозку (ліва півкуля), виготовляють таким чином Фіксований у реактивах, відомим способом, мозок поміщають в еліпсовидне заглиблення 2 основи 1 (Фіг1) Насадки з поперечною парою крайок 7 рамки 6 (Фіг 2) встановлюють на центральний широтний проріз 5 (Фіг1) Насадку з парою подовжніх крайок зміщують на відповідному боці рамки таким чином, щоби вони розташувались на 4-му і 5-му прорізах, ліворуч від серединної (довготної) координати 4 Ріжучу рамку проводять униз вздовж направляючих прорізах до упору Стовпчик мозкової речовини, що утворюється у МІСТІ перетину крайок відповідає ДІЛЯНЦІ мозку тих підкоркових вузлів, у яких знаходиться смугасте тіло лівої півкулі Підтвердженням наявності причиннонаслідкового зв'язку між сукупністю суттєвих ознак винаходу, що заявляється і досягнутими технічними результатами є зменшення травматизації спідньої поверхні головного мозгу, який кладеться на дно еліпсовидного заглиблення, що не має гострих виступів, дозволяє виготовляти вирізку, орієнтуючись у тримірній структурі координат мозку і таким чином, забезпечує точність вилучення заданої частини 59430 мозку, пристрій дозволяє задавати різні програми дослідження, регулюючи місце розташування ріжучих окрайок Отже, пристосування для виготовлення гістологічної вирізки, що заявляється, у порівнянні з прототипом, забезпечує підвищення точності вилучення цікавлячої ділянки ГІСТОЛОГІЧНОГО препара ту, можливості зіставлення однакових структур мозку в динаміці дослідження та спостерігання їхніх змін під впливом експериментального чинника Це дозволяє скоротити тривалість виготовлення одного препарату і, таким чином, значно зменшити час на виготовлення серійних зразків \Г І Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
