Подовий пальник

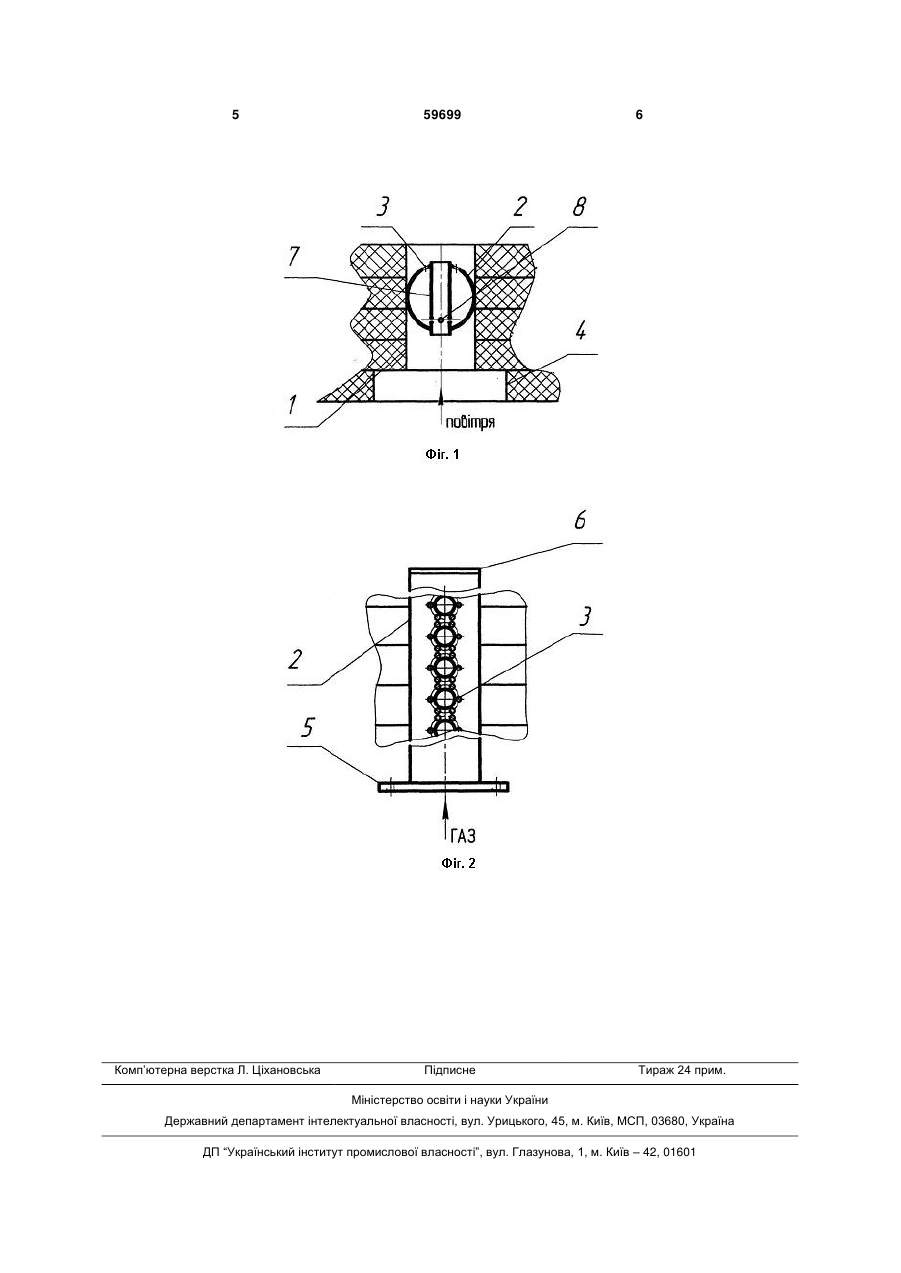

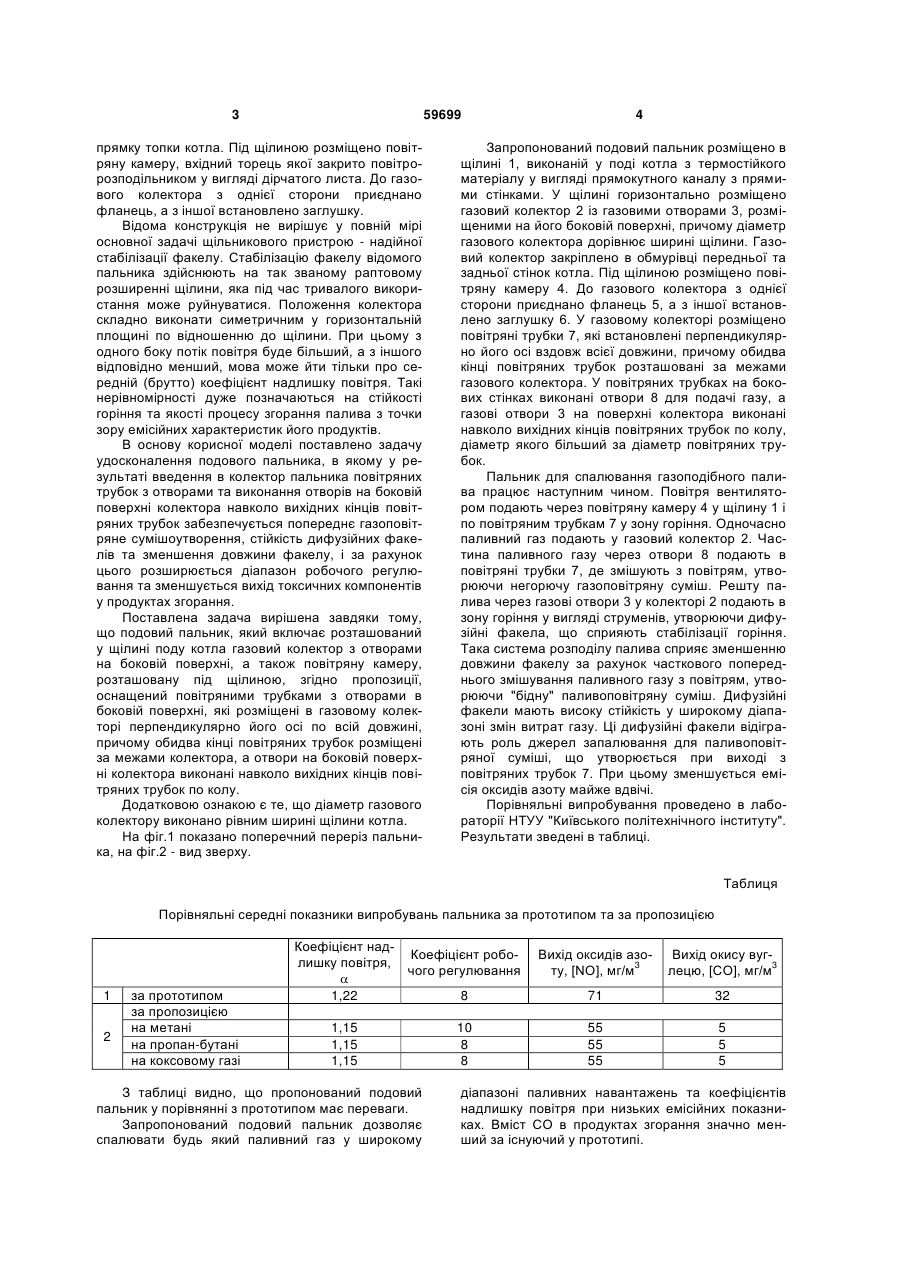

1. Подовий пальник, який включає розташований у щілині поду котла газовий колектор з отворами на боковій поверхні, а також повітряну 3 59699 прямку топки котла. Під щілиною розміщено повітряну камеру, вхідний торець якої закрито повітророзподільником у вигляді дірчатого листа. До газового колектора з однієї сторони приєднано фланець, а з іншої встановлено заглушку. Відома конструкція не вирішує у повній мірі основної задачі щільникового пристрою - надійної стабілізації факелу. Стабілізацію факелу відомого пальника здійснюють на так званому раптовому розширенні щілини, яка під час тривалого використання може руйнуватися. Положення колектора складно виконати симетричним у горизонтальній площині по відношенню до щілини. При цьому з одного боку потік повітря буде більший, а з іншого відповідно менший, мова може йти тільки про середній (брутто) коефіцієнт надлишку повітря. Такі нерівномірності дуже позначаються на стійкості горіння та якості процесу згорання палива з точки зору емісійних характеристик його продуктів. В основу корисної моделі поставлено задачу удосконалення подового пальника, в якому у результаті введення в колектор пальника повітряних трубок з отворами та виконання отворів на боковій поверхні колектора навколо вихідних кінців повітряних трубок забезпечується попереднє газоповітряне сумішоутворення, стійкість дифузійних факелів та зменшення довжини факелу, і за рахунок цього розширюється діапазон робочого регулювання та зменшується вихід токсичних компонентів у продуктах згорання. Поставлена задача вирішена завдяки тому, що подовий пальник, який включає розташований у щілині поду котла газовий колектор з отворами на боковій поверхні, а також повітряну камеру, розташовану під щілиною, згідно пропозиції, оснащений повітряними трубками з отворами в боковій поверхні, які розміщені в газовому колекторі перпендикулярно його осі по всій довжині, причому обидва кінці повітряних трубок розміщені за межами колектора, а отвори на боковій поверхні колектора виконані навколо вихідних кінців повітряних трубок по колу. Додатковою ознакою є те, що діаметр газового колектору виконано рівним ширині щілини котла. На фіг.1 показано поперечний переріз пальника, на фіг.2 - вид зверху. 4 Запропонований подовий пальник розміщено в щілині 1, виконаній у поді котла з термостійкого матеріалу у вигляді прямокутного каналу з прямими стінками. У щілині горизонтально розміщено газовий колектор 2 із газовими отворами 3, розміщеними на його боковій поверхні, причому діаметр газового колектора дорівнює ширині щілини. Газовий колектор закріплено в обмурівці передньої та задньої стінок котла. Під щілиною розміщено повітряну камеру 4. До газового колектора з однієї сторони приєднано фланець 5, а з іншої встановлено заглушку 6. У газовому колекторі розміщено повітряні трубки 7, які встановлені перпендикулярно його осі вздовж всієї довжини, причому обидва кінці повітряних трубок розташовані за межами газового колектора. У повітряних трубках на бокових стінках виконані отвори 8 для подачі газу, а газові отвори 3 на поверхні колектора виконані навколо вихідних кінців повітряних трубок по колу, діаметр якого більший за діаметр повітряних трубок. Пальник для спалювання газоподібного палива працює наступним чином. Повітря вентилятором подають через повітряну камеру 4 у щілину 1 і по повітряним трубкам 7 у зону горіння. Одночасно паливний газ подають у газовий колектор 2. Частина паливного газу через отвори 8 подають в повітряні трубки 7, де змішують з повітрям, утворюючи негорючу газоповітряну суміш. Решту палива через газові отвори 3 у колекторі 2 подають в зону горіння у вигляді струменів, утворюючи дифузійні факела, що сприяють стабілізації горіння. Така система розподілу палива сприяє зменшенню довжини факелу за рахунок часткового попереднього змішування паливного газу з повітрям, утворюючи "бідну" паливоповітряну суміш. Дифузійні факели мають високу стійкість у широкому діапазоні змін витрат газу. Ці дифузійні факели відіграють роль джерел запалювання для паливоповітряної суміші, що утворюється при виході з повітряних трубок 7. При цьому зменшується емісія оксидів азоту майже вдвічі. Порівняльні випробування проведено в лабораторії НТУУ "Київського політехнічного інституту". Результати зведені в таблиці. Таблиця Порівняльні середні показники випробувань пальника за прототипом та за пропозицією 1 2 за прототипом за пропозицією на метані на пропан-бутані на коксовому газі Коефіцієнт надКоефіцієнт роболишку повітря, чого регулювання  1,22 8 1,15 1,15 1,15 З таблиці видно, що пропонований подовий пальник у порівнянні з прототипом має переваги. Запропонований подовий пальник дозволяє спалювати будь який паливний газ у широкому 10 8 8 Вихід оксидів азо3 ту, [NO], мг/м Вихід окису вуг3 лецю, [СО], мг/м 71 32 55 55 55 5 5 5 діапазоні паливних навантажень та коефіцієнтів надлишку повітря при низьких емісійних показниках. Вміст СО в продуктах згорання значно менший за існуючий у прототипі. 5 Комп’ютерна верстка Л. Ціхановська 59699 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
