Подовий газовий пальник

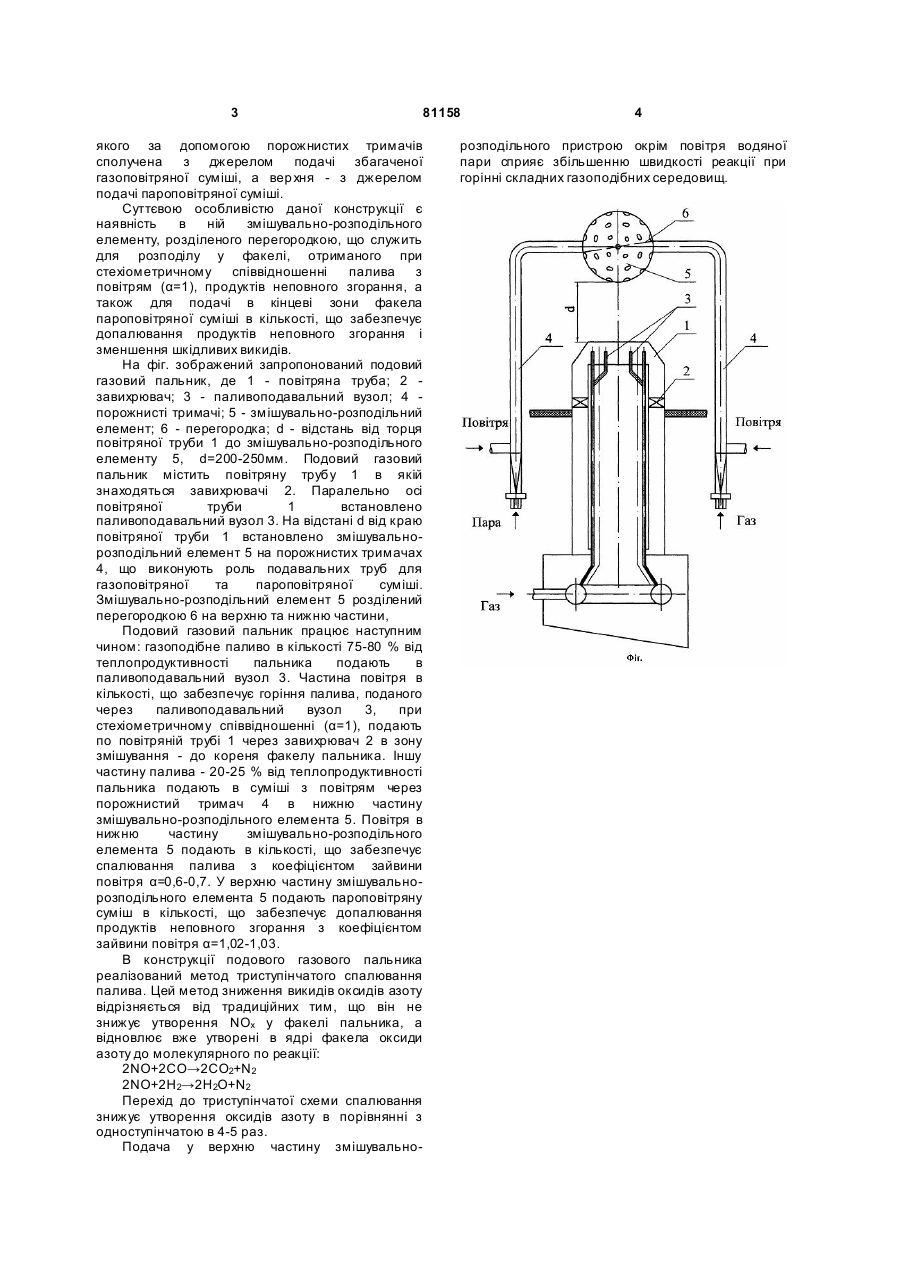

Подовий газовий пальник, що містить повітряну трубу із звуженою вихідною ділянкою, з встановленим по осі труби паливоподавальним вузлом, а також встановлений проти торця труби на тримачі опуклий, виконаний з отворами, порожнистий змішувально-розподільний елемент, який відрізняється тим, що змішувальнорозподільний елемент розділений перегородкою, нижня частина якого за допомогою порожнистих тримачів сполучена з джерелом подачі збагаченої газоповітряної суміші, а вер хня - з джерелом подачі пароповітряної суміші. (19) (21) a200512104 (22) 16.12.2005 (24) 10.12.2007 (72) ГУТ ПИЛИП ОМЕЛЯНОВИЧ, UA, МИСАК ЙОСИФ СТЕПАНОВИЧ, UA, ІЛЬНИЦЬКИЙ АН АТОЛІЙ КАЗИМИРОВИЧ, U A, ЗАЯЦЬ МАРІЯ ФЕДОРІВН А, U A, КЛИ МЧУК ОЛЕКС АНДР ВОЛОДИМИРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЛЬВІВОРГРЕС", UA, НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA (56) SU 1490387, F 23 D 5/12, 30.06.1987 SU 1071873, F 23 D 13/00, 07.02.1984 3 81158 якого за допомогою порожнистих тримачів сполучена з джерелом подачі збагаченої газоповітряної суміші, а вер хня - з джерелом подачі пароповітряної суміші. Суттєвою особливістю даної конструкції є наявність в ній змішувально-розподільного елементу, розділеного перегородкою, що служить для розподілу у факелі, отриманого при стехіометричному співвідношенні палива з повітрям (α=1), продуктів неповного згорання, а також для подачі в кінцеві зони факела пароповітряної суміші в кількості, що забезпечує допалювання продуктів неповного згорання і зменшення шкідливих викидів. На фіг. зображений запропонований подовий газовий пальник, де 1 - повітряна труба; 2 завихрювач; 3 - паливоподавальний вузол; 4 порожнисті тримачі; 5 - змішувально-розподільний елемент; 6 - перегородка; d - відстань від торця повітряної труби 1 до змішувально-розподільного елементу 5, d=200-250мм. Подовий газовий пальник містить повітряну трубу 1 в якій знаходяться завихрювачі 2. Паралельно осі повітряної труби 1 встановлено паливоподавальний вузол 3. На відстані d від краю повітряної труби 1 встановлено змішувальнорозподільний елемент 5 на порожнистих тримачах 4, що виконують роль подавальних труб для газоповітряної та пароповітряної суміші. Змішувально-розподільний елемент 5 розділений перегородкою 6 на верхню та нижню частини, Подовий газовий пальник працює наступним чином: газоподібне паливо в кількості 75-80 % від теплопродуктивності пальника подають в паливоподавальний вузол 3. Частина повітря в кількості, що забезпечує горіння палива, поданого через паливоподавальний вузол 3, при стехіометричному співвідношенні (α=1), подають по повітряній трубі 1 через завихрювач 2 в зону змішування - до кореня факелу пальника. Іншу частину палива - 20-25 % від теплопродуктивності пальника подають в суміші з повітрям через порожнистий тримач 4 в нижню частину змішувально-розподільного елемента 5. Повітря в нижню частину змішувально-розподільного елемента 5 подають в кількості, що забезпечує спалювання палива з коефіцієнтом зайвини повітря α=0,6-0,7. У верхню частину змішувальнорозподільного елемента 5 подають пароповітряну суміш в кількості, що забезпечує допалювання продуктів неповного згорання з коефіцієнтом зайвини повітря α=1,02-1,03. В конструкції подового газового пальника реалізований метод триступінчатого спалювання палива. Цей метод зниження викидів оксидів азоту відрізняється від традиційних тим, що він не знижує утворення NOх у факелі пальника, а відновлює вже утворені в ядрі факела оксиди азоту до молекулярного по реакції: 2NO+2СО→2СО2+N2 2NO+2H2→2H2О+N2 Перехід до триступінчатої схеми спалювання знижує утворення оксидів азоту в порівнянні з одноступінчатою в 4-5 раз. Подача у верхню частину змішувально 4 розподільного пристрою окрім повітря водяної пари сприяє збільшенню швидкості реакції при горінні складних газоподібних середовищ.
