Прилад для вимірювання температури

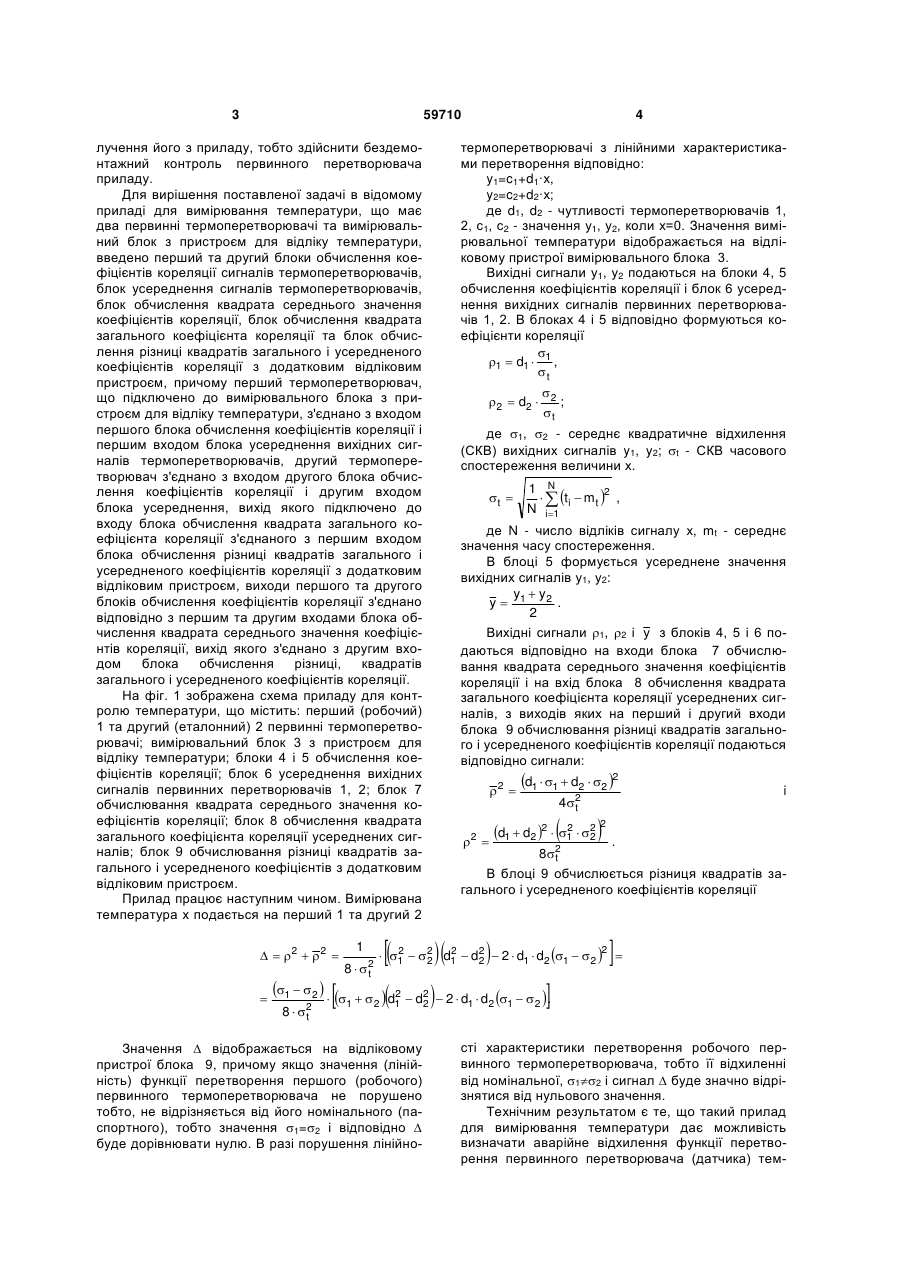

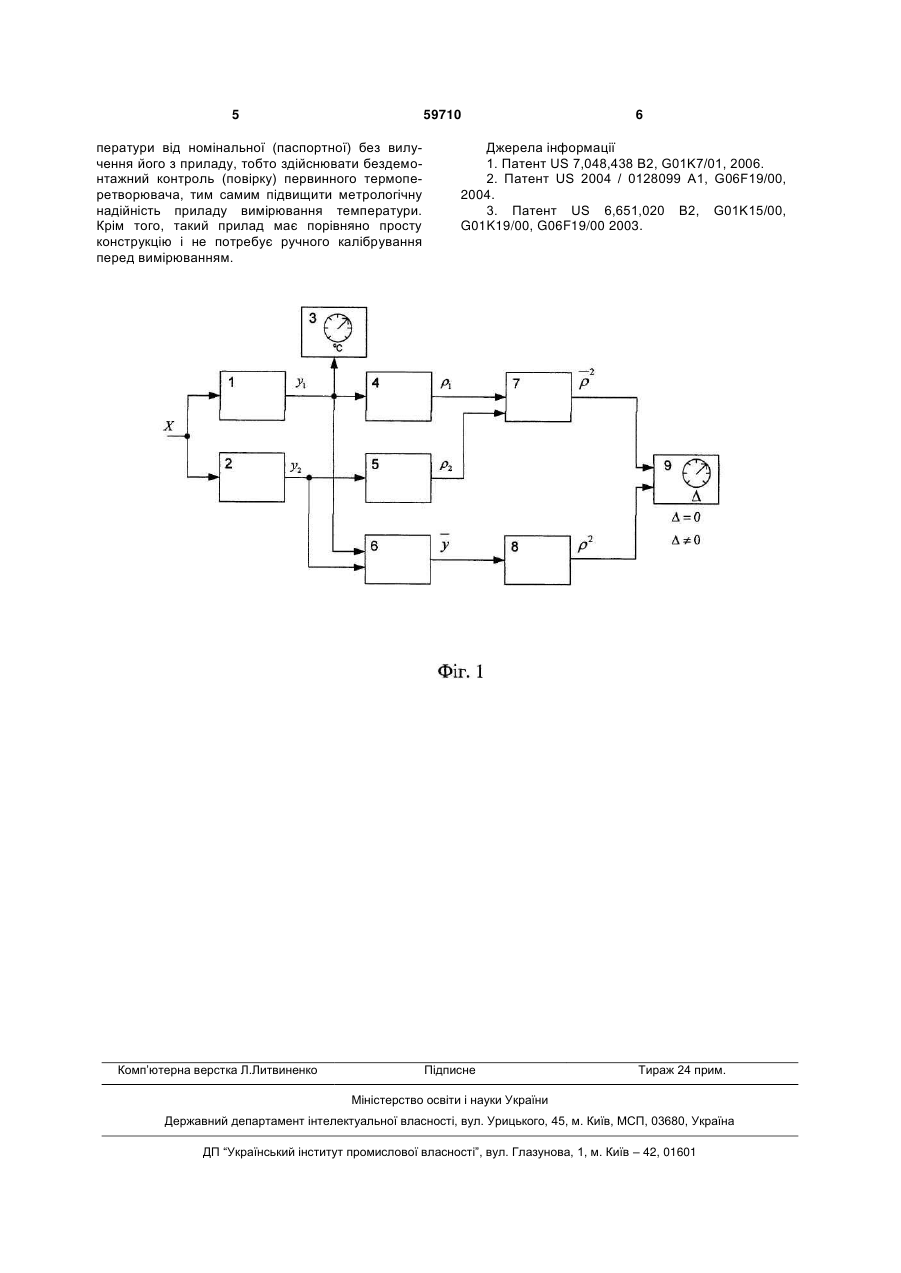

Прилад для вимірювання температури, що містить два первинні термоперетворювачі та вимірювальний блок з пристроєм для відліку температури, який відрізняється тим, що в нього введено перший та другий блоки обчислення коефіцієнтів кореляції сигналів термоперетворювачів, блок усереднення сигналів термоперетворювачів, блок обчислення квадрата середнього значення коефіцієнтів кореляції, блок обчислення квадрата загального коефіцієнта кореляції та блок обчислення різниці квадратів загального і усередненого коефіцієнтів кореляції з додатковим відліковим пристро U 1 3 59710 лучення його з приладу, тобто здійснити бездемонтажний контроль первинного перетворювача приладу. Для вирішення поставленої задачі в відомому приладі для вимірювання температури, що має два первинні термоперетворювачі та вимірювальний блок з пристроєм для відліку температури, введено перший та другий блоки обчислення коефіцієнтів кореляції сигналів термоперетворювачів, блок усереднення сигналів термоперетворювачів, блок обчислення квадрата середнього значення коефіцієнтів кореляції, блок обчислення квадрата загального коефіцієнта кореляції та блок обчислення різниці квадратів загального і усередненого коефіцієнтів кореляції з додатковим відліковим пристроєм, причому перший термоперетворювач, що підключено до вимірювального блока з пристроєм для відліку температури, з'єднано з входом першого блока обчислення коефіцієнтів кореляції і першим входом блока усереднення вихідних сигналів термоперетворювачів, другий термоперетворювач з'єднано з входом другого блока обчислення коефіцієнтів кореляції і другим входом блока усереднення, вихід якого підключено до входу блока обчислення квадрата загального коефіцієнта кореляції з'єднаного з першим входом блока обчислення різниці квадратів загального і усередненого коефіцієнтів кореляції з додатковим відліковим пристроєм, виходи першого та другого блоків обчислення коефіцієнтів кореляції з'єднано відповідно з першим та другим входами блока обчислення квадрата середнього значення коефіцієнтів кореляції, вихід якого з'єднано з другим входом блока обчислення різниці, квадратів загального і усередненого коефіцієнтів кореляції. На фіг. 1 зображена схема приладу для контролю температури, що містить: перший (робочий) 1 та другий (еталонний) 2 первинні термоперетворювачі; вимірювальний блок 3 з пристроєм для відліку температури; блоки 4 і 5 обчислення коефіцієнтів кореляції; блок 6 усереднення вихідних сигналів первинних перетворювачів 1, 2; блок 7 обчислювання квадрата середнього значення коефіцієнтів кореляції; блок 8 обчислення квадрата загального коефіцієнта кореляції усереднених сигналів; блок 9 обчислювання різниці квадратів загального і усередненого коефіцієнтів з додатковим відліковим пристроєм. Прилад працює наступним чином. Вимірювана температура х подається на перший 1 та другий 2   2   2   1 8  2 t 1  2    8  2 t  4 термоперетворювачі з лінійними характеристиками перетворення відповідно: y1=c1+d1·x, y2=c2+d2·x; де d1, d2 - чутливості термоперетворювачів 1, 2, с1, с2 - значення у1, у2, коли х=0. Значення вимірювальної температури відображається на відліковому пристрої вимірювального блока 3. Вихідні сигнали у1, у2 подаються на блоки 4, 5 обчислення коефіцієнтів кореляції і блок 6 усереднення вихідних сигналів первинних перетворювачів 1, 2. В блоках 4 і 5 відповідно формуються коефіцієнти кореляції  1  d1  1 , t 2  d2  2 ; t де 1, 2 - середнє квадратичне відхилення (СКВ) вихідних сигналів y1, y2; t - СКВ часового спостереження величини х. t  1 N   ti  mt 2 , N i1 де N - число відліків сигналу х, mt - середнє значення часу спостереження. В блоці 5 формується усереднене значення вихідних сигналів у1, у2: y  y2 y 1 . 2 Вихідні сигнали 1, 2 і у з блоків 4, 5 і 6 подаються відповідно на входи блока 7 обчислювання квадрата середнього значення коефіцієнтів кореляції і на вхід блока 8 обчислення квадрата загального коефіцієнта кореляції усереднених сигналів, з виходів яких на перший і другий входи блока 9 обчислювання різниці квадратів загального і усередненого коефіцієнтів кореляції подаються відповідно сигнали: 2  d1  1  d2  2 2 42 t 2 d1  d2 2  1  2  2 i 2 2  8 2 t . В блоці 9 обчислюється різниця квадратів загального і усередненого коефіцієнтів кореляції    2 2  1  2 d1  d2  2  d1  d2 1  2 2  2 2 1  2 2 d1  d2   2  d1  d2 1  2 . 2 Значення  відображається на відліковому пристрої блока 9, причому якщо значення (лінійність) функції перетворення першого (робочого) первинного термоперетворювача не порушено тобто, не відрізняється від його номінального (паспортного), тобто значення 1=2 і відповідно  буде дорівнювати нулю. В разі порушення лінійно сті характеристики перетворення робочого первинного термоперетворювача, тобто її відхиленні від номінальної, 12 і сигнал  буде значно відрізнятися від нульового значення. Технічним результатом є те, що такий прилад для вимірювання температури дає можливість визначати аварійне відхилення функції перетворення первинного перетворювача (датчика) тем 5 59710 ператури від номінальної (паспортної) без вилучення його з приладу, тобто здійснювати бездемонтажний контроль (повірку) первинного термоперетворювача, тим самим підвищити метрологічну надійність приладу вимірювання температури. Крім того, такий прилад має порівняно просту конструкцію і не потребує ручного калібрування перед вимірюванням. Комп’ютерна верстка Л.Литвиненко 6 Джерела інформації 1. Патент US 7,048,438 В2, G01K7/01, 2006. 2. Патент US 2004 / 0128099 А1, G06F19/00, 2004. 3. Патент US 6,651,020 В2, G01K15/00, G01K19/00, G06F19/00 2003. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
