Пристрій для контролю терморозфокусування об’єктива
Номер патенту: 59753
Опубліковано: 25.05.2011
Автори: Кучеренко Олег Костянтинович, Куцурук Віталій Миколайович, Муравйов Олександр Володимирович
Формула / Реферат

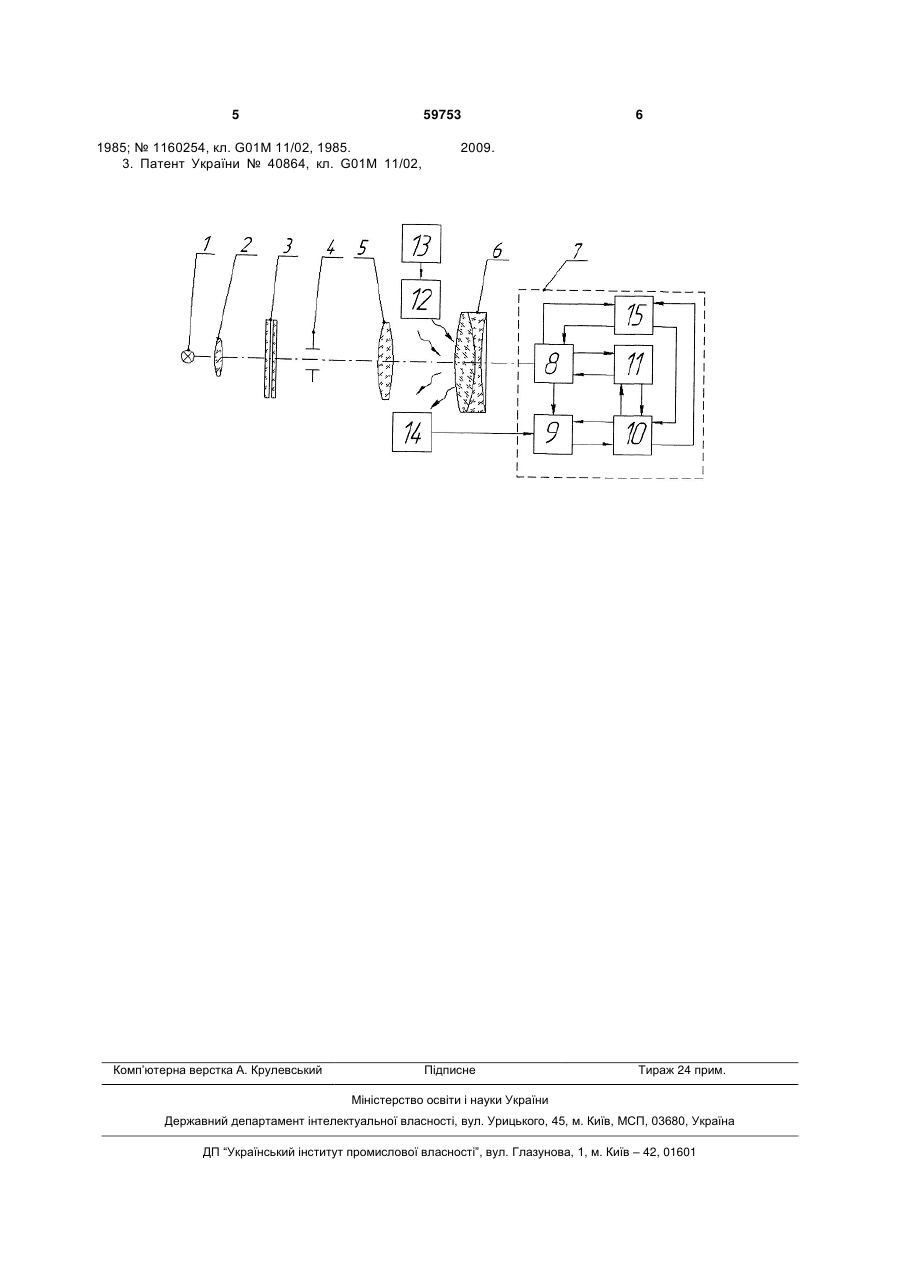

Пристрій для контролю терморозфокусування об'єктива, що містить послідовно розміщені на оптичній осі випромінювач, конденсор, світлофільтри, тест-об'єкт, встановлений в фокальній площині коліматорного об'єктива, об'єктив, що контролюється, блок аналізу та перетворення зображення в електричний сигнал, що містить фотоприймальний пристрій, контролер, кроковий двигун та електронно-обчислювану машину (ЕОМ), вихід якої підключено до контролера, перший вхід котрого підключено до крокового двигуна, який підключено до фотоприймача, що здійснює мікросканування в напрямку, перпендикулярному до зображення тест-об'єкта, а другий вихід контролера підключено до другого входу ЕОМ, який відрізняється тим, що містить нагрівач об'єктива, який підключено до потенціометра, датчик температури, який підключено до третього входу ЕОМ та кроковий двигун, який підключено до фотоприймача, який здійснює переміщення площини фотоприймача в напрямку вздовж оптичної осі, який через контролер підключено до ЕОМ.
Текст

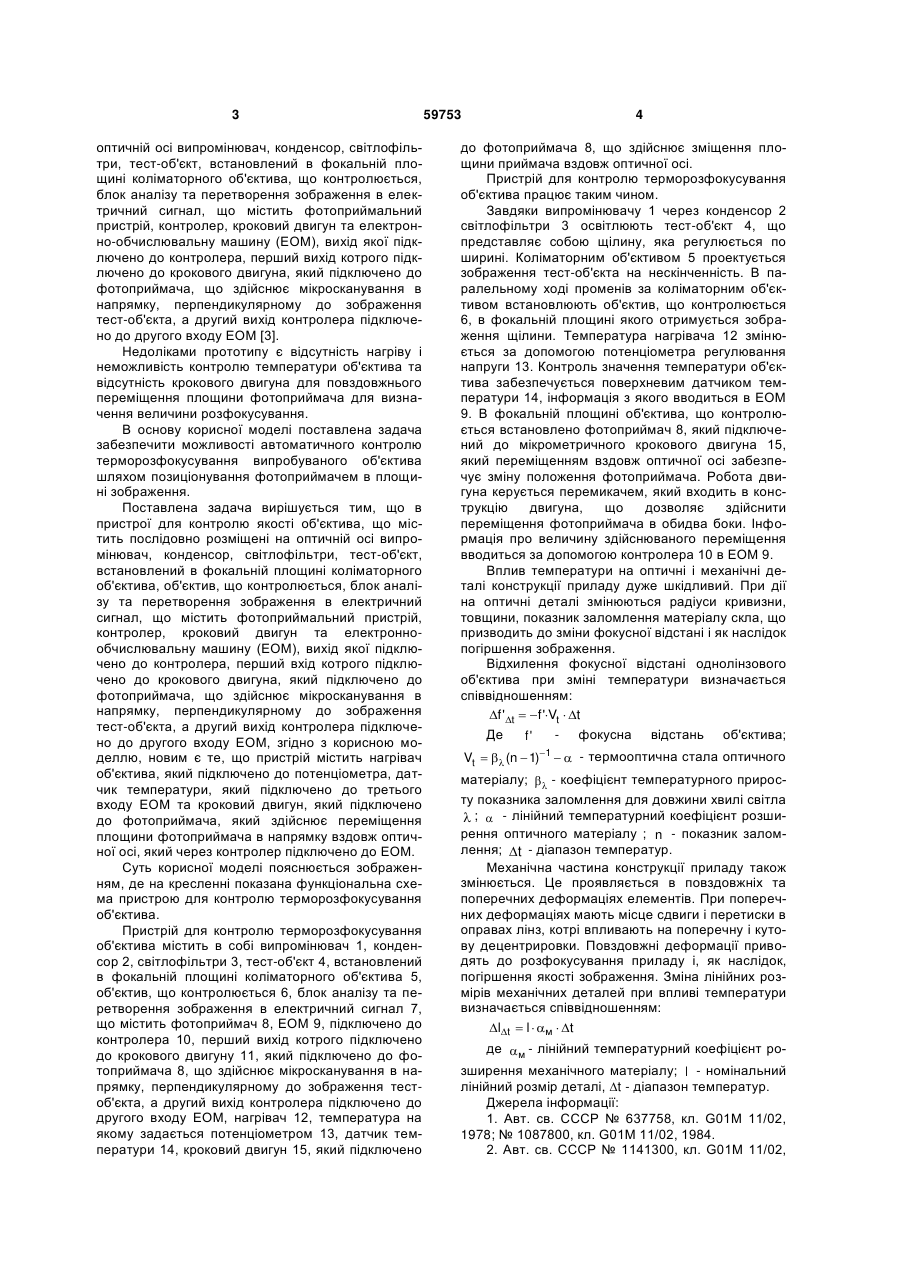

Пристрій для контролю терморозфокусування об'єктива, що містить послідовно розміщені на оптичній осі випромінювач, конденсор, світлофільтри, тест-об'єкт, встановлений в фокальній площині коліматорного об'єктива, об'єктив, що контролюється, блок аналізу та перетворення 3 оптичній осі випромінювач, конденсор, світлофільтри, тест-об'єкт, встановлений в фокальній площині коліматорного об'єктива, що контролюється, блок аналізу та перетворення зображення в електричний сигнал, що містить фотоприймальний пристрій, контролер, кроковий двигун та електронно-обчислювальну машину (ЕОМ), вихід якої підключено до контролера, перший вихід котрого підключено до крокового двигуна, який підключено до фотоприймача, що здійснює мікросканування в напрямку, перпендикулярному до зображення тест-об'єкта, а другий вихід контролера підключено до другого входу ЕОМ [3]. Недоліками прототипу є відсутність нагріву і неможливість контролю температури об'єктива та відсутність крокового двигуна для повздовжнього переміщення площини фотоприймача для визначення величини розфокусування. В основу корисної моделі поставлена задача забезпечити можливості автоматичного контролю терморозфокусування випробуваного об'єктива шляхом позиціонування фотоприймачем в площині зображення. Поставлена задача вирішується тим, що в пристрої для контролю якості об'єктива, що містить послідовно розміщені на оптичній осі випромінювач, конденсор, світлофільтри, тест-об'єкт, встановлений в фокальній площині коліматорного об'єктива, об'єктив, що контролюється, блок аналізу та перетворення зображення в електричний сигнал, що містить фотоприймальний пристрій, контролер, кроковий двигун та електроннообчислювальну машину (ЕОМ), вихід якої підключено до контролера, перший вхід котрого підключено до крокового двигуна, який підключено до фотоприймача, що здійснює мікросканування в напрямку, перпендикулярному до зображення тест-об'єкта, а другий вихід контролера підключено до другого входу ЕОМ, згідно з корисною моделлю, новим є те, що пристрій містить нагрівач об'єктива, який підключено до потенціометра, датчик температури, який підключено до третього входу ЕОМ та кроковий двигун, який підключено до фотоприймача, який здійснює переміщення площини фотоприймача в напрямку вздовж оптичної осі, який через контролер підключено до ЕОМ. Суть корисної моделі пояснюється зображенням, де на кресленні показана функціональна схема пристрою для контролю терморозфокусування об'єктива. Пристрій для контролю терморозфокусування об'єктива містить в собі випромінювач 1, конденсор 2, світлофільтри 3, тест-об'єкт 4, встановлений в фокальній площині коліматорного об'єктива 5, об'єктив, що контролюється 6, блок аналізу та перетворення зображення в електричний сигнал 7, що містить фотоприймач 8, ЕОМ 9, підключено до контролера 10, перший вихід котрого підключено до крокового двигуну 11, який підключено до фотоприймача 8, що здійснює мікросканування в напрямку, перпендикулярному до зображення тестоб'єкта, а другий вихід контролера підключено до другого входу ЕОМ, нагрівач 12, температура на якому задається потенціометром 13, датчик температури 14, кроковий двигун 15, який підключено 59753 4 до фотоприймача 8, що здійснює зміщення площини приймача вздовж оптичної осі. Пристрій для контролю терморозфокусування об'єктива працює таким чином. Завдяки випромінювачу 1 через конденсор 2 світлофільтри 3 освітлюють тест-об'єкт 4, що представляє собою щілину, яка регулюється по ширині. Коліматорним об'єктивом 5 проектується зображення тест-об'єкта на нескінченність. В паралельному ході променів за коліматорним об'єктивом встановлюють об'єктив, що контролюється 6, в фокальній площині якого отримується зображення щілини. Температура нагрівача 12 змінюється за допомогою потенціометра регулювання напруги 13. Контроль значення температури об'єктива забезпечується поверхневим датчиком температури 14, інформація з якого вводиться в ЕОМ 9. В фокальній площині об'єктива, що контролюється встановлено фотоприймач 8, який підключений до мікрометричного крокового двигуна 15, який переміщенням вздовж оптичної осі забезпечує зміну положення фотоприймача. Робота двигуна керується перемикачем, який входить в конструкцію двигуна, що дозволяє здійснити переміщення фотоприймача в обидва боки. Інформація про величину здійснюваного переміщення вводиться за допомогою контролера 10 в ЕОМ 9. Вплив температури на оптичні і механічні деталі конструкції приладу дуже шкідливий. При дії на оптичні деталі змінюються радіуси кривизни, товщини, показник заломлення матеріалу скла, що призводить до зміни фокусної відстані і як наслідок погіршення зображення. Відхилення фокусної відстані однолінзового об'єктива при зміні температури визначається співвідношенням: f 't f 'Vt t Де - фокусна відстань об'єктива; f' Vt (n 1)1 - термооптична стала оптичного матеріалу; - коефіцієнт температурного приросту показника заломлення для довжини хвилі світла ; - лінійний температурний коефіцієнт розширення оптичного матеріалу ; n - показник заломлення; t - діапазон температур. Механічна частина конструкції приладу також змінюється. Це проявляється в повздовжніх та поперечних деформаціях елементів. При поперечних деформаціях мають місце сдвиги і перетиски в оправах лінз, котрі впливають на поперечну і кутову децентрировки. Повздовжні деформації приводять до розфокусування приладу і, як наслідок, погіршення якості зображення. Зміна лінійних розмірів механічних деталей при впливі температури визначається співвідношенням: lt l м t де м - лінійний температурний коефіцієнт розширення механічного матеріалу; l - номінальний лінійний розмір деталі, t - діапазон температур. Джерела інформації: 1. Авт. св. СССР № 637758, кл. G01M 11/02, 1978; № 1087800, кл. G01M 11/02, 1984. 2. Авт. св. СССР № 1141300, кл. G01M 11/02, 5 59753 1985; № 1160254, кл. G01M 11/02, 1985. 3. Патент України № 40864, кл. G01M 11/02, Комп’ютерна верстка А. Крулевський 6 2009. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of thermo-defocusing of objective
Автори англійськоюKutsuruk Vitalii Mykolaiovych, Kucherenko Oleh Kostiantynovych, Muraviov Oleksandr Volodymyrovych
Назва патенту російськоюУстройство для контроля терморасфокусировки объектива
Автори російськоюКуцурук Виталий Николаевич, Кучеренко Олег Константинович, Муравьев Александр Владимирович
МПК / Мітки
МПК: G01M 11/02
Мітки: терморозфокусування, об'єктива, контролю, пристрій
