Пристрій для безконтактного перемикання відгалужень силового трансформатора

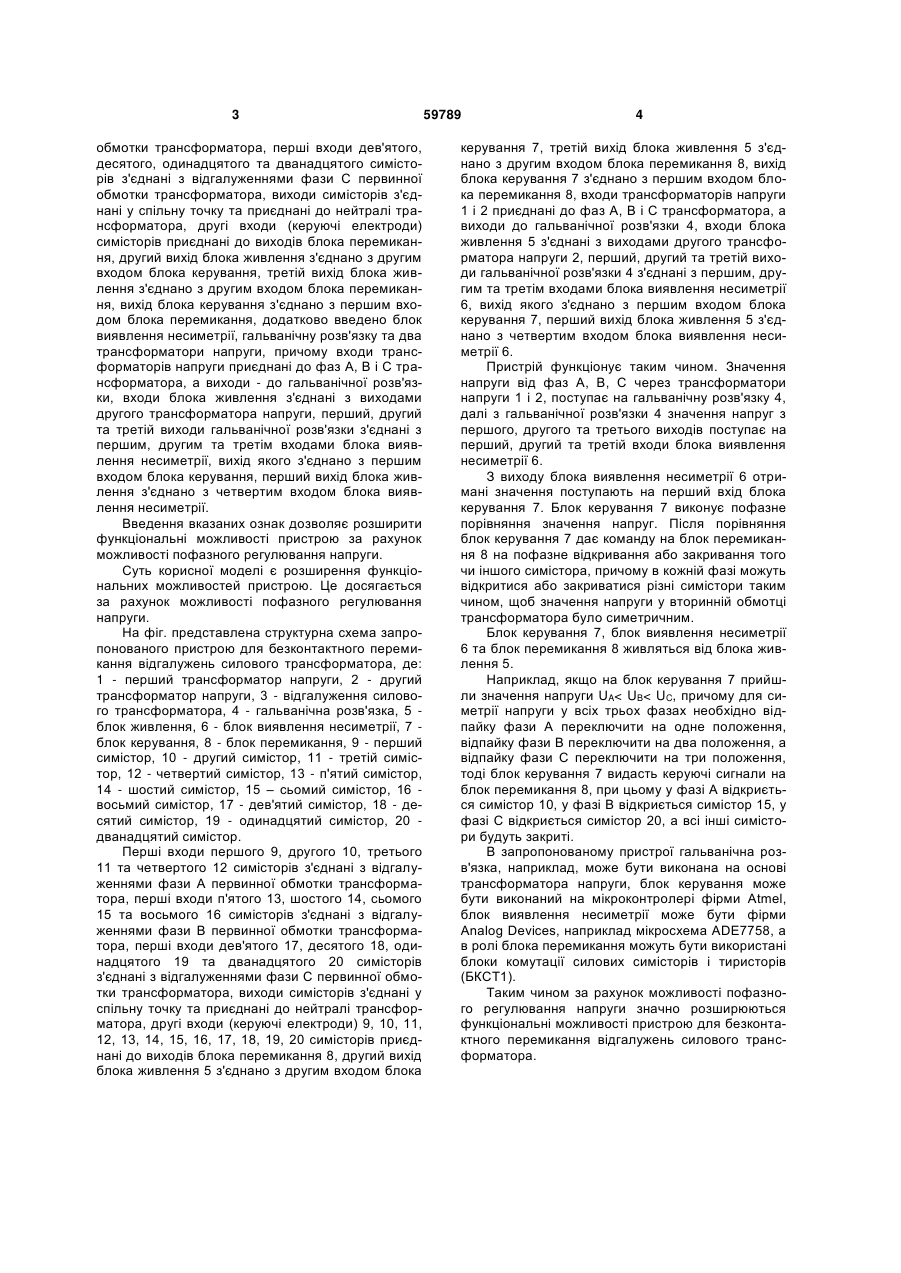

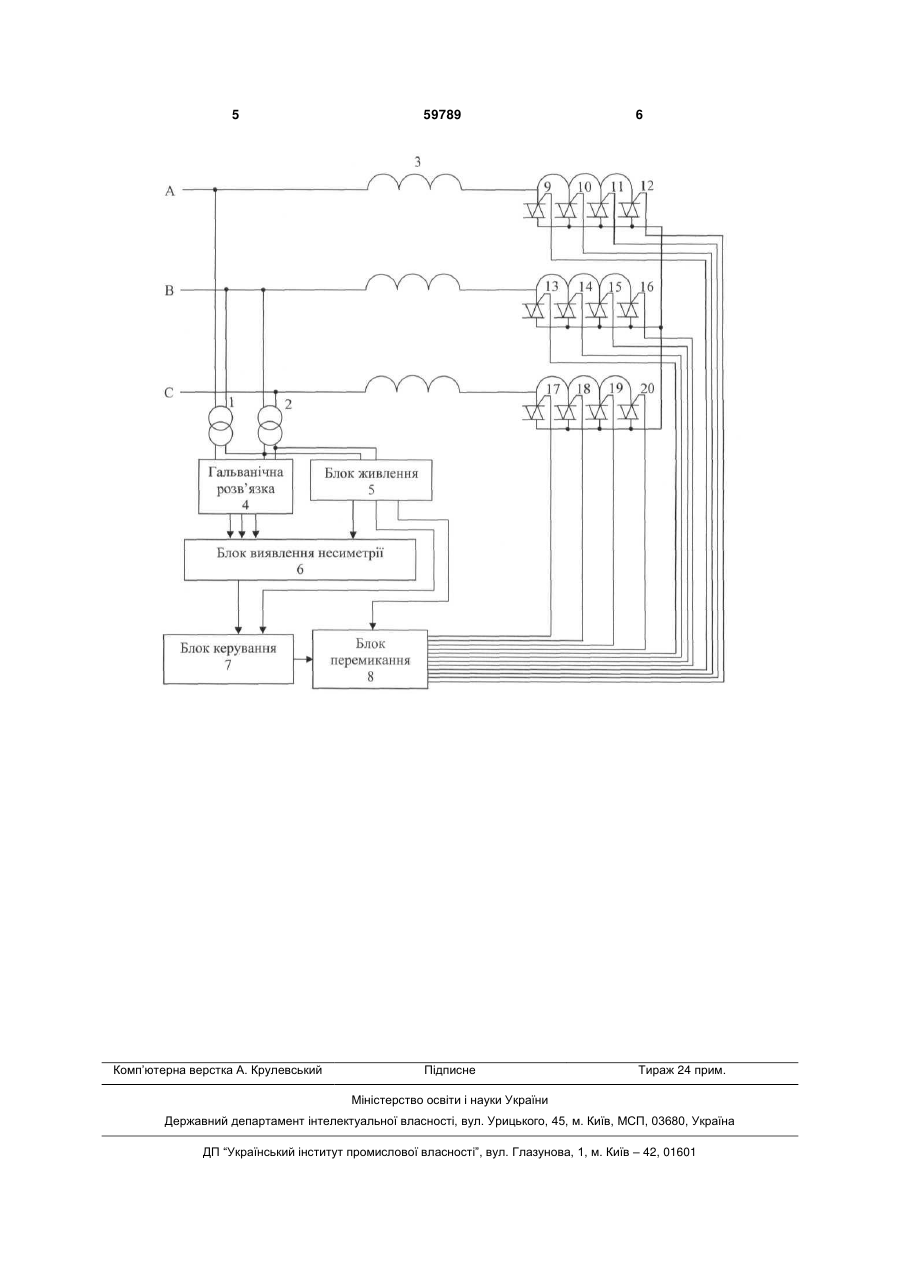

Пристрій для безконтактного перемикання відгалужень силового трансформатора, що містить симістори, підключені до відгалужень первинної обмотки трансформатора, блок керування, блок живлення, блок перемикань, причому перші входи першого, другого, третього та четвертого симісторів з'єднані з відгалуженнями фази А первинної обмотки трансформатора, перші входи п'ятого, шостого, сьомого та восьмого симісторів з'єднані з відгалуженнями фази В первинної обмотки трансформатора, перші входи дев'ятого, десятого, одинадцятого та дванадцятого симісторів U 2 (19) 1 3 обмотки трансформатора, перші входи дев'ятого, десятого, одинадцятого та дванадцятого симісторів з'єднані з відгалуженнями фази С первинної обмотки трансформатора, виходи симісторів з'єднані у спільну точку та приєднані до нейтралі трансформатора, другі входи (керуючі електроди) симісторів приєднані до виходів блока перемикання, другий вихід блока живлення з'єднано з другим входом блока керування, третій вихід блока живлення з'єднано з другим входом блока перемикання, вихід блока керування з'єднано з першим входом блока перемикання, додатково введено блок виявлення несиметрії, гальванічну розв'язку та два трансформатори напруги, причому входи трансформаторів напруги приєднані до фаз А, В і С трансформатора, а виходи - до гальванічної розв'язки, входи блока живлення з'єднані з виходами другого трансформатора напруги, перший, другий та третій виходи гальванічної розв'язки з'єднані з першим, другим та третім входами блока виявлення несиметрії, вихід якого з'єднано з першим входом блока керування, перший вихід блока живлення з'єднано з четвертим входом блока виявлення несиметрії. Введення вказаних ознак дозволяє розширити функціональні можливості пристрою за рахунок можливості пофазного регулювання напруги. Суть корисної моделі є розширення функціональних можливостей пристрою. Це досягається за рахунок можливості пофазного регулювання напруги. На фіг. представлена структурна схема запропонованого пристрою для безконтактного перемикання відгалужень силового трансформатора, де: 1 - перший трансформатор напруги, 2 - другий трансформатор напруги, 3 - відгалуження силового трансформатора, 4 - гальванічна розв'язка, 5 блок живлення, 6 - блок виявлення несиметрії, 7 блок керування, 8 - блок перемикання, 9 - перший симістор, 10 - другий симістор, 11 - третій симістор, 12 - четвертий симістор, 13 - п'ятий симістор, 14 - шостий симістор, 15 – сьомий симістор, 16 восьмий симістор, 17 - дев'ятий симістор, 18 - десятий симістор, 19 - одинадцятий симістор, 20 дванадцятий симістор. Перші входи першого 9, другого 10, третього 11 та четвертого 12 симісторів з'єднані з відгалуженнями фази А первинної обмотки трансформатора, перші входи п'ятого 13, шостого 14, сьомого 15 та восьмого 16 симісторів з'єднані з відгалуженнями фази В первинної обмотки трансформатора, перші входи дев'ятого 17, десятого 18, одинадцятого 19 та дванадцятого 20 симісторів з'єднані з відгалуженнями фази С первинної обмотки трансформатора, виходи симісторів з'єднані у спільну точку та приєднані до нейтралі трансформатора, другі входи (керуючі електроди) 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20 симісторів приєднані до виходів блока перемикання 8, другий вихід блока живлення 5 з'єднано з другим входом блока 59789 4 керування 7, третій вихід блока живлення 5 з'єднано з другим входом блока перемикання 8, вихід блока керування 7 з'єднано з першим входом блока перемикання 8, входи трансформаторів напруги 1 і 2 приєднані до фаз А, В і С трансформатора, а виходи до гальванічної розв'язки 4, входи блока живлення 5 з'єднані з виходами другого трансформатора напруги 2, перший, другий та третій виходи гальванічної розв'язки 4 з'єднані з першим, другим та третім входами блока виявлення несиметрії 6, вихід якого з'єднано з першим входом блока керування 7, перший вихід блока живлення 5 з'єднано з четвертим входом блока виявлення несиметрії 6. Пристрій функціонує таким чином. Значення напруги від фаз А, В, С через трансформатори напруги 1 і 2, поступає на гальванічну розв'язку 4, далі з гальванічної розв'язки 4 значення напруг з першого, другого та третього виходів поступає на перший, другий та третій входи блока виявлення несиметрії 6. З виходу блока виявлення несиметрії 6 отримані значення поступають на перший вхід блока керування 7. Блок керування 7 виконує пофазне порівняння значення напруг. Після порівняння блок керування 7 дає команду на блок перемикання 8 на пофазне відкривання або закривання того чи іншого симістора, причому в кожній фазі можуть відкритися або закриватися різні симістори таким чином, щоб значення напруги у вторинній обмотці трансформатора було симетричним. Блок керування 7, блок виявлення несиметрії 6 та блок перемикання 8 живляться від блока живлення 5. Наприклад, якщо на блок керування 7 прийшли значення напруги UA< UB< UC, причому для симетрії напруги у всіх трьох фазах необхідно відпайку фази А переключити на одне положення, відпайку фази В переключити на два положення, а відпайку фази С переключити на три положення, тоді блок керування 7 видасть керуючі сигнали на блок перемикання 8, при цьому у фазі А відкриється симістор 10, у фазі В відкриється симістор 15, у фазі С відкриється симістор 20, а всі інші симістори будуть закриті. В запропонованому пристрої гальванічна розв'язка, наприклад, може бути виконана на основі трансформатора напруги, блок керування може бути виконаний на мікроконтролері фірми Atmel, блок виявлення несиметрії може бути фірми Analog Devices, наприклад мікросхема ADE7758, а в ролі блока перемикання можуть бути використані блоки комутації силових симісторів і тиристорів (БКСТ1). Таким чином за рахунок можливості пофазного регулювання напруги значно розширюються функціональні можливості пристрою для безконтактного перемикання відгалужень силового трансформатора. 5 Комп’ютерна верстка А. Крулевський 59789 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
