Багатошаровий конструкційний елемент

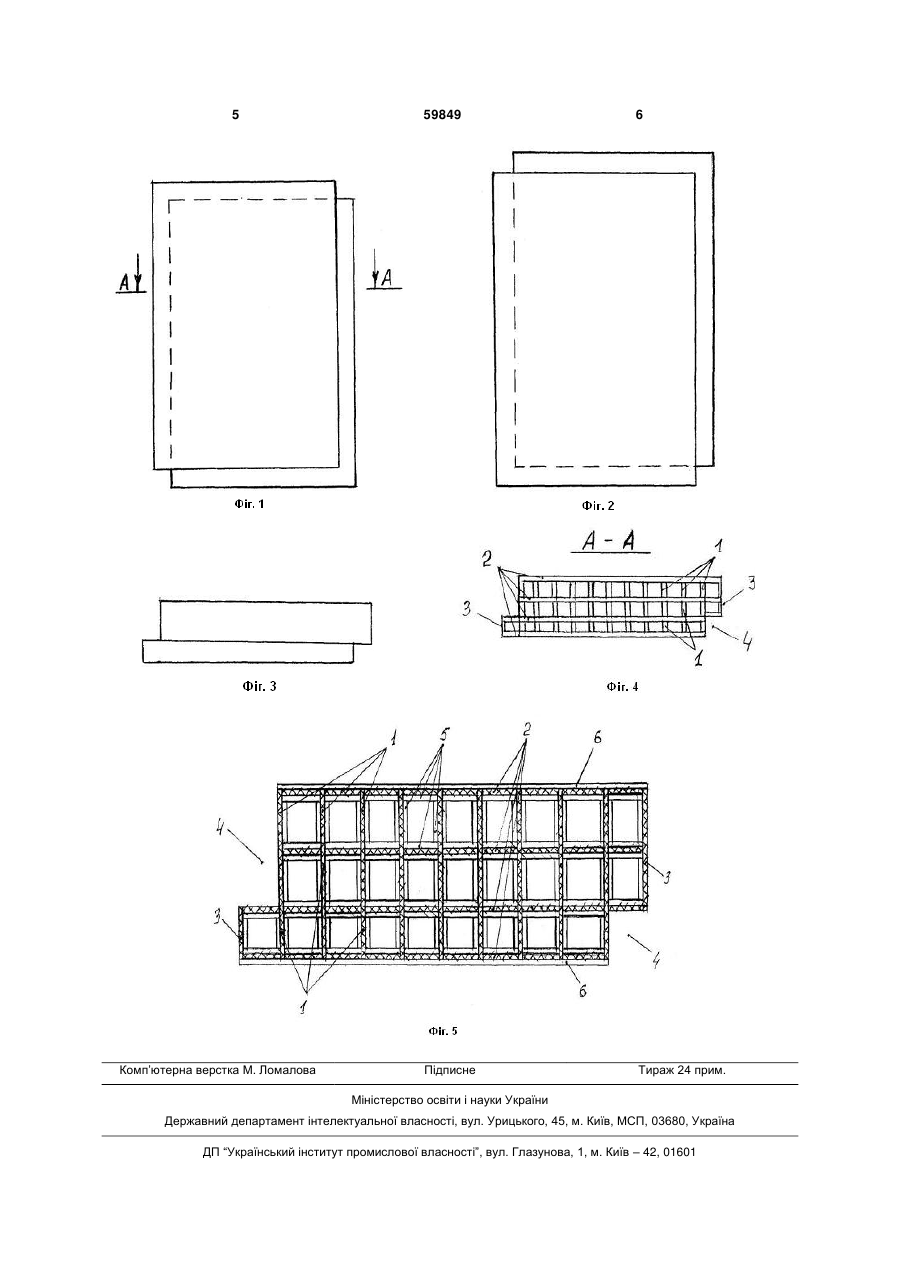

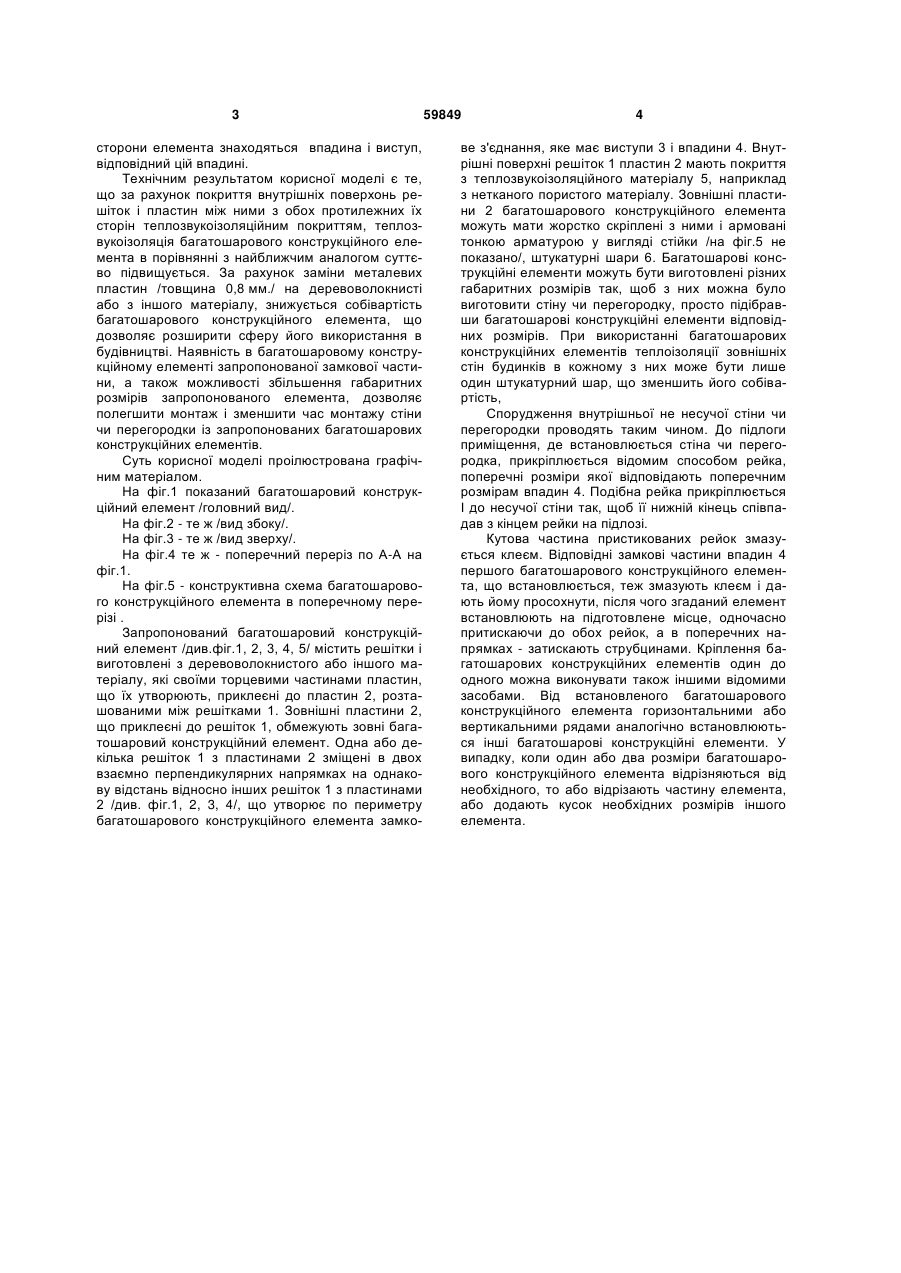

Багатошаровий конструкційний елемент, що містить декілька решіток з деревоволокнистого або іншого жорсткого матеріалу, які відокремлені одна від одної і захищені зовні пластинами з того ж або іншого матеріалу, і скріплені в одне ціле, який відрізняється тим, що внутрішні поверхні решіток і пластин з протилежних їх сторін мають 3 сторони елемента знаходяться впадина і виступ, відповідний цій впадині. Технічним результатом корисної моделі є те, що за рахунок покриття внутрішніх поверхонь решіток і пластин між ними з обох протилежних їх сторін теплозвукоізоляційним покриттям, теплозвукоізоляція багатошарового конструкційного елемента в порівнянні з найближчим аналогом суттєво підвищується. За рахунок заміни металевих пластин /товщина 0,8 мм./ на деревоволокнисті або з іншого матеріалу, знижується собівартість багатошарового конструкційного елемента, що дозволяє розширити сферу його використання в будівництві. Наявність в багатошаровому конструкційному елементі запропонованої замкової частини, а також можливості збільшення габаритних розмірів запропонованого елемента, дозволяє полегшити монтаж і зменшити час монтажу стіни чи перегородки із запропонованих багатошарових конструкційних елементів. Суть корисної моделі проілюстрована графічним матеріалом. На фіг.1 показаний багатошаровий конструкційний елемент /головний вид/. На фіг.2 - те ж /вид збоку/. На фіг.3 - те ж /вид зверху/. На фіг.4 те ж - поперечний переріз по А-А на фіг.1. На фіг.5 - конструктивна схема багатошарового конструкційного елемента в поперечному перерізі . Запропонований багатошаровий конструкційний елемент /див.фіг.1, 2, 3, 4, 5/ містить решітки і виготовлені з деревоволокнистого або іншого матеріалу, які своїми торцевими частинами пластин, що їх утворюють, приклеєні до пластин 2, розташованими між решітками 1. Зовнішні пластини 2, що приклеєні до решіток 1, обмежують зовні багатошаровий конструкційний елемент. Одна або декілька решіток 1 з пластинами 2 зміщені в двох взаємно перпендикулярних напрямках на однакову відстань відносно інших решіток 1 з пластинами 2 /див. фіг.1, 2, 3, 4/, що утворює по периметру багатошарового конструкційного елемента замко 59849 4 ве з'єднання, яке має виступи 3 і впадини 4. Внутрішні поверхні решіток 1 пластин 2 мають покриття з теплозвукоізоляційного матеріалу 5, наприклад з нетканого пористого матеріалу. Зовнішні пластини 2 багатошарового конструкційного елемента можуть мати жорстко скріплені з ними і армовані тонкою арматурою у вигляді стійки /на фіг.5 не показано/, штукатурні шари 6. Багатошарові конструкційні елементи можуть бути виготовлені різних габаритних розмірів так, щоб з них можна було виготовити стіну чи перегородку, просто підібравши багатошарові конструкційні елементи відповідних розмірів. При використанні багатошарових конструкційних елементів теплоізоляції зовнішніх стін будинків в кожному з них може бути лише один штукатурний шар, що зменшить його собівартість, Спорудження внутрішньої не несучої стіни чи перегородки проводять таким чином. До підлоги приміщення, де встановлюється стіна чи перегородка, прикріплюється відомим способом рейка, поперечні розміри якої відповідають поперечним розмірам впадин 4. Подібна рейка прикріплюється І до несучої стіни так, щоб її нижній кінець співпадав з кінцем рейки на підлозі. Кутова частина пристикованих рейок змазується клеєм. Відповідні замкові частини впадин 4 першого багатошарового конструкційного елемента, що встановлюється, теж змазують клеєм і дають йому просохнути, після чого згаданий елемент встановлюють на підготовлене місце, одночасно притискаючи до обох рейок, а в поперечних напрямках - затискають струбцинами. Кріплення багатошарових конструкційних елементів один до одного можна виконувати також іншими відомими засобами. Від встановленого багатошарового конструкційного елемента горизонтальними або вертикальними рядами аналогічно встановлюються інші багатошарові конструкційні елементи. У випадку, коли один або два розміри багатошарового конструкційного елемента відрізняються від необхідного, то або відрізають частину елемента, або додають кусок необхідних розмірів іншого елемента. 5 Комп’ютерна верстка М. Ломалова 59849 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
