Відрізний пристрій

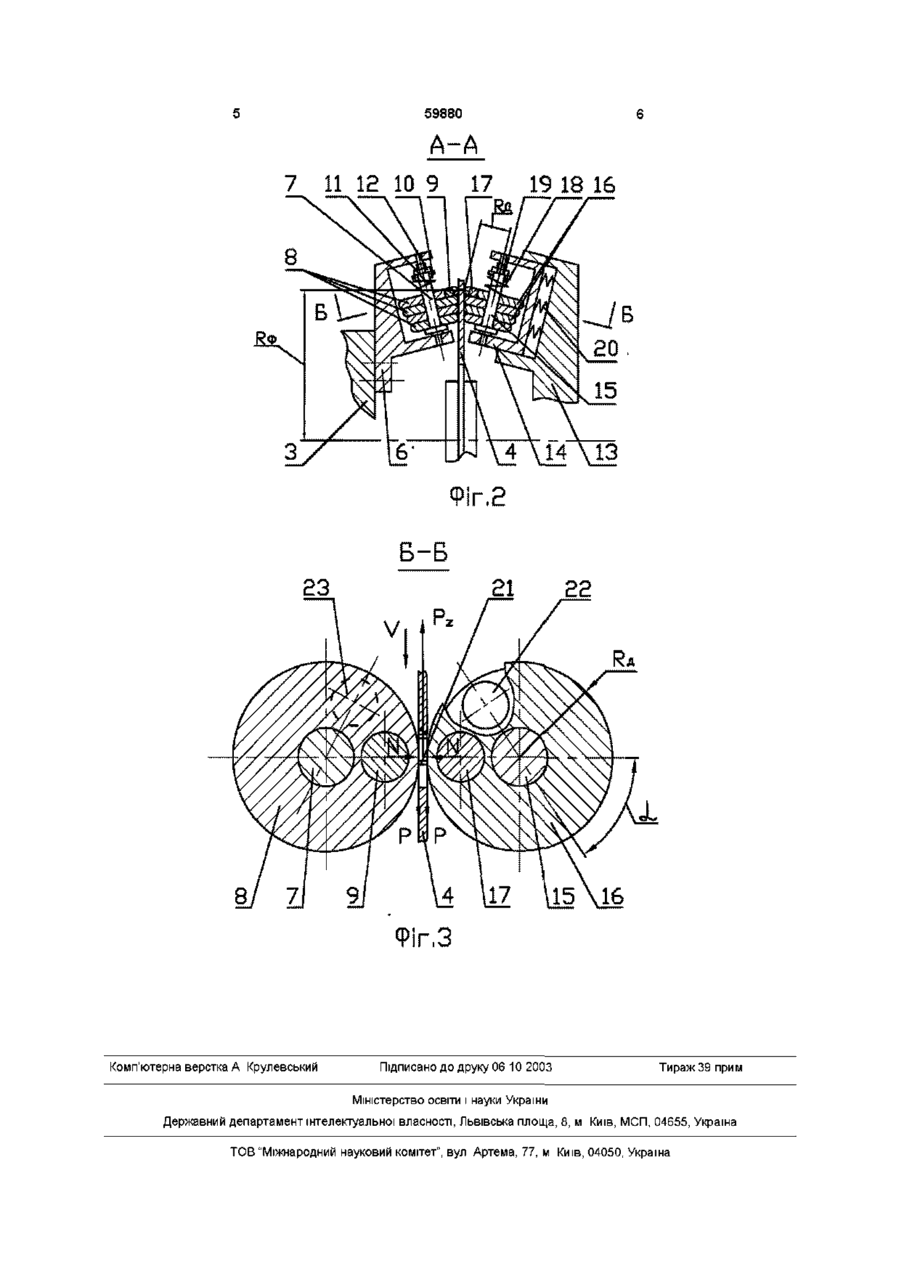

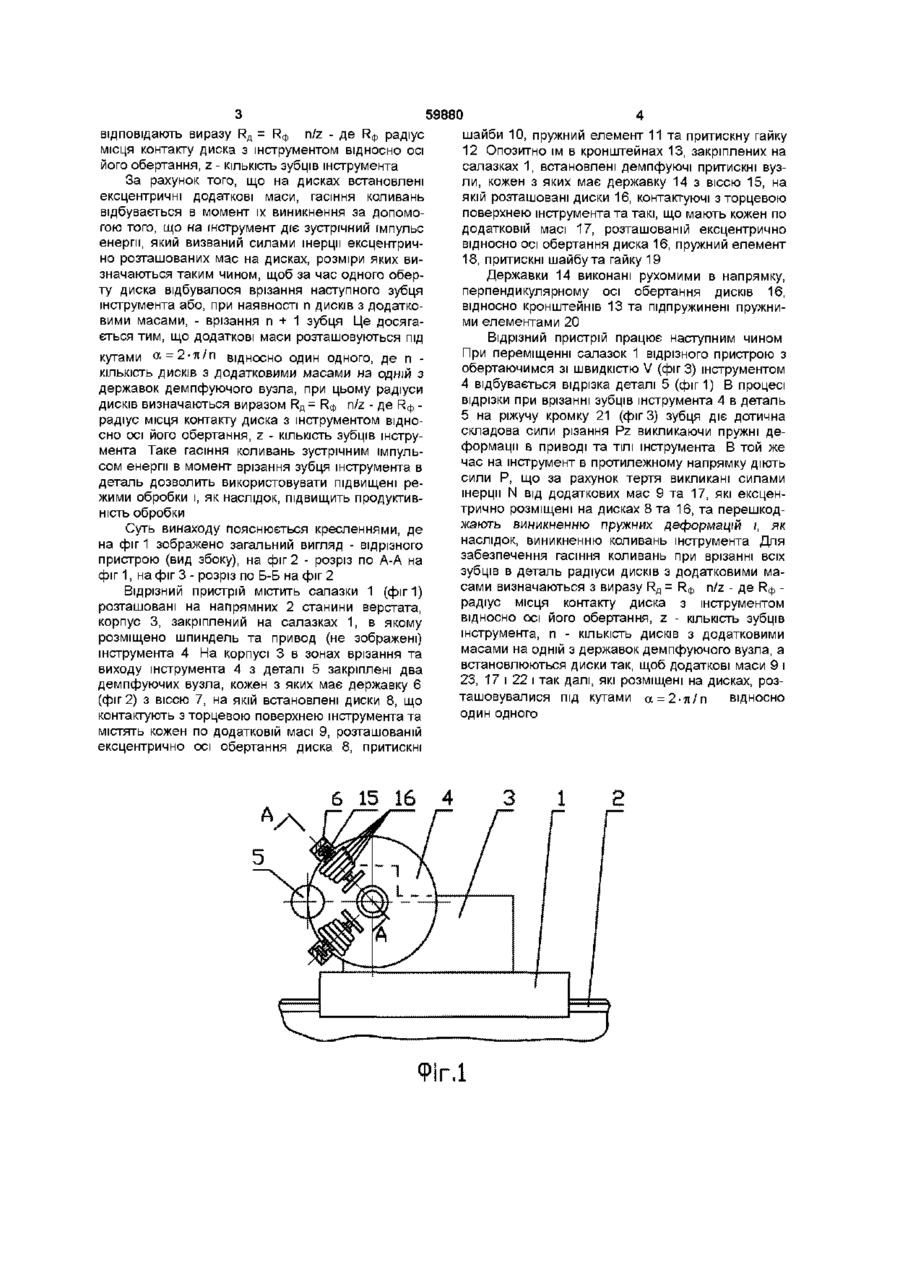

Відрізний пристрій, що містить розташовані на напрямних станини полозки, що несуть корпус з встановленим в ньому шпинделем інструмента з його приводом, демпфірувальний вузол, який виконано у вигляді державок з набором дисків на осі, які контактують з торцевою поверхнею інструмента, одна з державок розміщена на корпусі, а друга встановлена опозитно їй на полозках за допомогою пружних елементів, який відрізняється тим, що на кожному диску, ексцентрично його осі обертання, розташована додаткова маса, а диски встановлені так, щоб додаткові маси були розташовані під кутами а = 2 п/п відносно один одного, де п - КІЛЬКІСТЬ дисків з додатковими масами на кожній з державок демпфірувального вузла, при цьому радіуси дисків відповідають виразу Rfl = R D n/z, де ю 59880 відповідають виразу Rfl = Я.ф n/z - де Я.ф радіус місця контакту диска з інструментом відносно осі його обертання, z - КІЛЬКІСТЬ зубців інструмента За рахунок того, що на дисках встановлені ексцентричні додаткові маси, гасіння коливань відбувається в момент їх виникнення за допомогою того, що на інструмент діє зустрічний імпульс енергії, який визваний силами інерції ексцентрично розташованих мас на дисках, розміри яких визначаються таким чином, щоб за час одного оберту диска відбувалося врізання наступного зубця інструмента або, при наявності п дисків з додатковими масами, - врізання п + 1 зубця Це досягається тим, що додаткові маси розташовуються під кутами а = 2-ті/п відносно один одного, де п КІЛЬКІСТЬ дисків з додатковими масами на одній з державок демпфуючого вузла, при цьому радіуси дисків визначаються виразом Rfl = Р ф n/z - де Я.ф радіус місця контакту диска з інструментом відносно осі його обертання, z - КІЛЬКІСТЬ зубців інструмента Таке гасіння коливань зустрічним імпульсом енергії в момент врізання зубця інструмента в деталь дозволить використовувати підвищені режими обробки і, як наслідок, підвищить продуктивність обробки Суть винаходу пояснюється кресленнями, де на фіг 1 зображено загальний вигляд - відрізного пристрою (вид збоку), на фіг 2 - розріз по А-А на фіг 1, на фіг 3 - розріз по Б-Б на фіг 2 Відрізний пристрій містить салазки 1 (фіг1) розташовані на напрямних 2 станини верстата, корпус 3, закріплений на салазках 1, в якому розміщено шпиндель та привод (не зображені) інструмента 4 На корпусі 3 в зонах врізання та виходу інструмента 4 з деталі 5 закріплені два демпфуючих вузла, кожен з яких має державку 6 (фіг 2) з віссю 7, на якій встановлені диски 8, що контактують з торцевою поверхнею інструмента та містять кожен по додатковій масі 9, розташованій ексцентрично осі обертання диска 8, притискні 6 15 шайби 10, пружний елемент 11 та притискну гайку 12 Опозитно їм в кронштейнах 13, закріплених на салазках 1, встановлені демпфуючі притискні вузли, кожен з яких має державку 14 з віссю 15, на якій розташовані диски 16, контактуючі з торцевою поверхнею інструмента та такі, що мають кожен по додатковій масі 17, розташованій ексцентрично відносно осі обертання диска 16, пружний елемент 18, притискні шайбу та гайку 19 Державки 14 виконані рухомими в напрямку, перпендикулярному осі обертання дисків 16, відносно кронштейнів 13 та підпружинені пружними елементами 20 Відрізний пристрій працює наступним чином При переміщенні салазок 1 відрізного пристрою з обертаючимся зі швидкістю V (фіг 3) інструментом 4 відбувається відрізка деталі 5 (фіг 1) В процесі відрізки при врізанні зубців інструмента 4 в деталь 5 на ріжучу кромку 21 (фіг 3) зубця діє дотична складова сили різання Pz викликаючи пружні деформації в приводі та ТІЛІ інструмента В той же час на інструмент в протилежному напрямку діють сили Р, що за рахунок тертя викликані силами інерції N від додаткових мас 9 та 17, які ексцентрично розміщені на дисках 8 та 16, та перешкоджають виникненню пружних деформацій і, як наслідок, виникненню коливань інструмента Для забезпечення гасіння коливань при врізанні всіх зубців в деталь радіуси дисків з додатковими масами визначаються з виразу Rfl = Я.ф n/z - де Иф радіус місця контакту диска з інструментом відносно осі його обертання, z - КІЛЬКІСТЬ зубців інструмента, п - КІЛЬКІСТЬ ДИСКІВ З додатковими масами на одній з державок демпфуючого вузла, а встановлюються диски так, щоб додаткові маси 9 і 23, 17 і 22 і так далі, які розміщені на дисках, розташовувалися під кутами а = 2-ті/п відносно один одного 16 ФІГ.1 59880 A-A 7 И 12 10 9 17 19 18 16 Фіг,2 В-Б 21 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 22 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
