Валкова дробарка

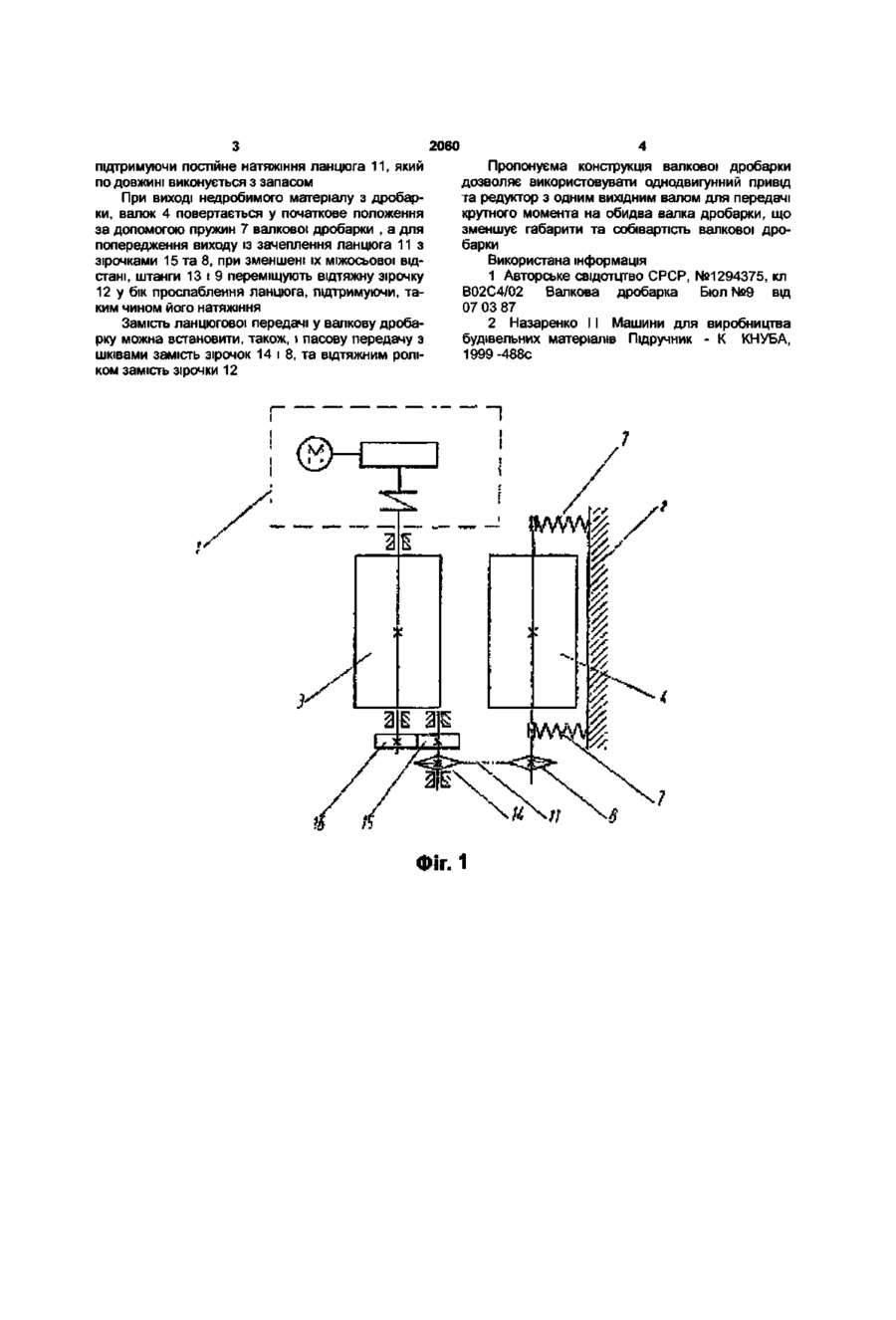

Валкова дробарка, що складається з корпусу, двох валків та приводу, яка відрізняється тим, що у корпусі встановлено зубчасте колесо на валу ведучого валка, яке входить в зачеплення з таким же колесом, з'єднаним співвюно з ведучою зірочкою ланцюгової передачі, ведома зірочка якої розміщується на валу веденого валка, та відтяжна зірочка, яка вільно посаджена на осі шарніра двох штанг (які розміщені одна відносно до одної під кутом менш 180°), одна з яких шарнірно встановлена на валу ведучої зірочки, а друга - на валу веденої зірочки Корисна модель валкової дробарки належить до машинобудування, а саме до машин для дроблення будівельних матеріалів Відома валкова дробарка (А С СССР №1294375, В02С4/02), що складається з валків, один з яких має можливість переміщуватись вздовж рами, та має гнучкий зв'язок з приводом у вигляді пасової передачі Недолік цієї валкової дробарки у тому, що вона не може мати однодвигунний привід або редуктор привода з одним ВИХІДНІМ валом, так як кожен валок вимагає окремий привід Задача полягає у створенні механізму передачі крутного момента з одного валка на інший, який має нефіксоване осьове положення, що дозволило б використовувати однодвигунний привід валкової дробарки Вказала задача вирішується таким чином, що у корпусі встановлено зубчасте колесо на валу ведучого валка, яке входить в зачеплення з таким же колесом, з'єднаним співосно з ведучою зірочкою ланцюгової передачі, ведена зірочка якої розміщується на валу веденого валка, та відтяжна зірочка, яка вільно посаджена на осі шарніра двох штанг (які розміщені одна відносно до одної під кутом менш 180°), одна з яких шарнірно встановлена ва валу ведучої зірочки, а друга - на валу веденої зірочки На фіг 1 представлена кінематична схема валкової дробарки, на фіг 2 - кінематична схема передаточного механізму валкової дробарки Валкова дробарка містить однодвигунний привід 1, корпус 2, ведучий валок 3 фіксованим осьо вим положенням, ведений валок 4 з не фіксованим осьовим положенням, яке забезпечується повзуном 5, напрямлюючі 6 та пружин 7 валкової дробарки Ведена зірочка 8 ланцюгової передачі встановлена жорстко на веденому валку, на ньому ж шарнірно встановлено роз'ємну штангу 9, яка з'єднується гвинтом 10 натяжіння ланцюга 11 Співосно з шарніром другого кінця штанги 9 вільно посаджені відтяжна зірочка 12 та шарнірний кінець штанги 13, яка другим кінцем шарнірно посаджена на вал ведучої зірочки 14 ланцюгової передачі та веденого колеса 15 зубчастої передачі, яка працює у парі з ведучим зубчастим колесом 16, встановленим жорстко на валу ведучого валка валкової дробарки Валкова дробарка працює таким чином При переробці дробаркою дробимого матеріалу, відстань між валками 3 та 4 має встановлене значення, необхідне для розміру вихідного матеріалу Валок 3 приймає крутний момент від однодвигунного привода 1 та передає його на валок 4, за допомогою пари зубчастих колес 16 та 15, та ланцюгової передачі (зірочка 14, ланцюг 11, зірочка 8) Натяжіння ланцюга 11 забезпечується натяжним гвинтом 10, встановленим на роз'ємній штанзі 9, який регулює міжосьову відстань між зірочками 8 та 12 При попаданні між валками недробимого матеріалу, валок 4 переміщується на необхідну відстань на повзуні 5, стискаючи пружини 7, збільшуючи міжосьову відстань між зірочками 14 та 8, і переміщує відтяжну зірочку 12, яка і дозволяє збільшити міжосьову відстань між зірочками 14 та 8, СО о сч 2060 підтримуючи постійне натяжіння ланцюга 11, який по довжині виконується з запасом При виході недробимого матеріалу з дробарки, валок 4 повертається у початкове положення за допомогою пружин 7 валкової дробарки , а для попередження виходу із зачеплення ланцюга 11 з зірочками 15 та 8, при зменшені їх міжосьової відстані, штанги 13 і 9 переміщують відтяжну зірочку 12 у бік прослаблення ланцюга, підтримуючи, таким чином його натяжіння Замість ланцюгової передачі у валкову дробарку можна встановити, також, і пасову передачу з шківами замість зірочок 14 і 8, та відтяжним роліком замість зірочки 12 Пропонуєма конструкція валкової дробарки дозволяє використовувати однодвигунний привід та редуктор з одним вихідним валом для передачі крутного момента на обидва валка дробарки, що зменшує габарити та собівартість валкової дробарки Використана інформація 1 Авторське свідотцтво СРСР, №1294375, кл В02С4/02 Валкова дробарка Бюл №9 від 07 03 87 2 Назаренко І І Машини для виробництва будівельних матеріалів Підручник - К КНУБА, 1999-488с Фіг. 1 Фіг. 2 Комп'ютерна верстка М Мацело Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м. Київ, 04050, Україна
